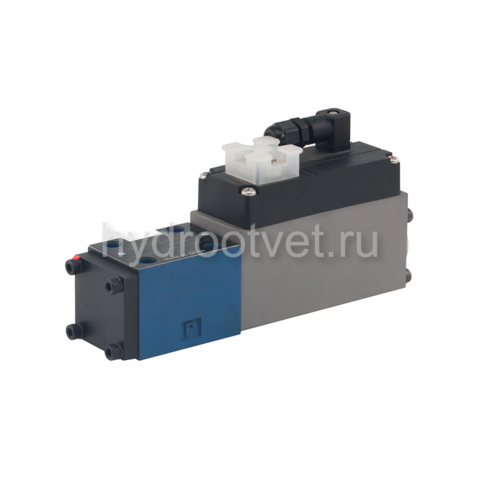

4WRPH6 - Сервораспределитель Ду6 с обратной связью по положению золотника без встроенной электроники
Сервоклапан 4WRPH6 типоразмера Ду6 является дросселирующим гидрораспределителем с пропорциональным электрическим управлением и применяется для высокоточного и динамичного бесступенчатого регулирования скорости и направления движения гидроцилиндра. Распределители 4WRPH6 отличаются от обычных пропорциональных клапанов тем, что золотник перемещается в специальной притертой гильзе, также золотник имеет прямой электропривод с обратной связью по положению, которую анализирует специальная электронная карта, устанавливаемая отдельно в шкафу управления. Сервораспределители 4WRPH6 устанавливаются на монтажную поверхность ISO 4401-03 (CETOP03) и применяются, как правило, при тяжелых условиях эксплуатации. Все пропорциональные клапаны 4WRPH6 проходят испытания и настройку на стенде завода-изготовителя, что подтверждается соответствующими протоколами (предоставляется по запросу). Клапаны 4WRPH6 производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда.
Типоразмер 6
Серия изделия 2X
Макс. рабочее давление 315 бар
Максимальный расход: 40 л/мин
Особенности:
- Сервомагнитный клапан NG6 с прямым приводом, с управляющим золотником и втулкой в качестве сервопривода
- Приводится в действие с одной стороны, парковочное положение 4/4 при выключении
- Управляющий соленоид со встроенной обратной связью по положению и электроникой для датчика положения (Lvdt DC/пост. тока)
- Подходит для электрогидравлических контроллеров в производственных и испытательных системах
- Монтажная поверхность соответствует стандарту ISO 4401-03-02-0-94
- Ответные плиты (заказываются отдельно)
- Штекеры по DIN 43560-AM2: соленоид = 2P+PE/M16 x 1.5, датчик положения = 4P/Pg7 входит в комплект поставки

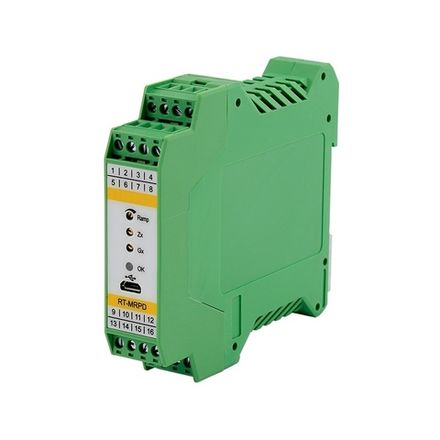

- Внешняя управляющая электроника (заказывается отдельно)

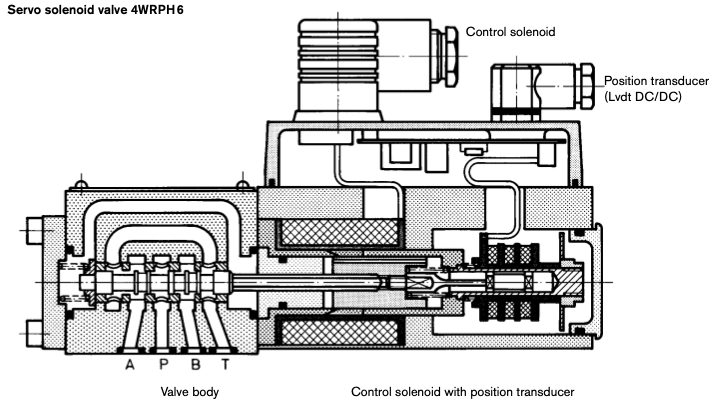

Конструктивная схема
Особенности:
- Сервомагнитный клапан NG6 с прямым приводом, с управляющим золотником и втулкой в качестве сервопривода
- Приводится в действие с одной стороны, парковочное положение 4/4 при выключении
- Управляющий соленоид со встроенной обратной связью по положению и электроникой для датчика положения (Lvdt DC/пост. тока)
- Подходит для электрогидравлических контроллеров в производственных и испытательных системах
- Монтажная поверхность соответствует стандарту ISO 4401-03-02-0-94
- Ответные плиты (заказываются отдельно)
- Штекеры по DIN 43560-AM2: соленоид = 2P+PE/M16 x 1.5, датчик положения = 4P/Pg7 входит в комплект поставки
- Внешняя управляющая электроника (заказывается отдельно)
Конструктивная схема
На сайте представлены далеко не все варианты клапанов Рексрот*, аналоги которых мы предлагаем.
Ниже приведен список артикулов клапана Bosch Rexroth клапана 4WRPH6 аналоги которых мы также можем предоставить или подобрать замену.
Если Вы нашли нужный артикул или код клапана в списке ниже или, наоборот, затрудняетесь это сделать - напишите нам, мы ответим оперативно.
| 0811404175 | 4WRPH6XB40L-2X/G24Z4/M-842 |
| 0811404163 | 4WRPH6XB24L-2X/G24Z4/M-842 |
| 0811404166 | 4WRPH6XB12L-2X/G24Z4/M-842 |
| 0811404177 | 4WRPH6XB12L-2X/G24K0/M-843 |
| 0811404040 | 4WRPH6KB50P-2X/G24Z4/M |
| 0811404046 | 4WRPH6C4B40P-2X/G24Z4/M |
| 0811404178 | 4WRPH6C4B40P-2X/G24K0/M-750 |
| 0811404171 | 4WRPH6C4B40L-2X/G24K0/M-750 |
| 0811404045 | 4WRPH6C4B25P-2X/G24Z4/M |
| 0811404038 | 4WRPH6C4B24L-2X/G24Z4/M |
| 0811404167 | 4WRPH6C4B24L-2X/G24K0/M-750 |
| 0811404118 | 4WRPH6C4B24L-1X/G24Z4/M |
| 0811404048 | 4WRPH6C4B15P-2X/G24Z4/M |
| 0811404037 | 4WRPH6C4B12L-2X/G24Z4/M |
| 0811404112 | 4WRPH6C4B12L-1X/G24Z4/M |
| 0811404160 | 4WRPH6C4B04L-2X/G24Z4/M |
| 0811404044 | 4WRPH6C3B40P-2X/G24Z4/M |
| 0811404174 | 4WRPH6C3B40L-2X/G24Z4/M-561 |
| 0811404170 | 4WRPH6C3B40L-2X/G24K0/M-750 |
| 0811404113 | 4WRPH6C3B40L-1X/G24Z4/M |
| 0811404043 | 4WRPH6C3B25P-2X/G24Z4/M |
| 0811404164 | 4WRPH6C3B24L-2X/G24Z4/M-561 |
| 0811404520 | 4WRPH6C3B24L-2X/G24K0/M-784 |
| 0811404169 | 4WRPH6C3B24L-2X/G24K0/M-750 |
| 0811404106 | 4WRPH6C3B24L-1X/G24Z4/M |
| 0811404047 | 4WRPH6C3B15P-2X/G24Z4/M |
| 0811404161 | 4WRPH6C3B12L-2X/G24Z4/M-561 |
| 0811404179 | 4WRPH6C3B12L-2X/G24K0/M-784 |
| 0811404111 | 4WRPH6C3B12L-1X/G24Z4/M |
| 0811404132 | 4WRPH6C3B04L-1X/G24Z4/V |
| 0811404122 | 4WRPH6C3B04L-1X/G24Z4/M |
| 0811404162 | 4WRPH6C1B40P-2X/G24Z4/M |
| 0811404130 | 4WRPH6CB40L-2X/G24Z4/M-859 |
| 0811404129 | 4WRPH6CB40L-2X/G24Z4/M-855 |
| 0811404172 | 4WRPH6CB25P-2X/G24Z4/M |
| R901111516 | 4WRPH6CB24L-2X/G24Z4/V-855 |
| 0811404128 | 4WRPH6CB24L-2X/G24Z4/M-855 |
