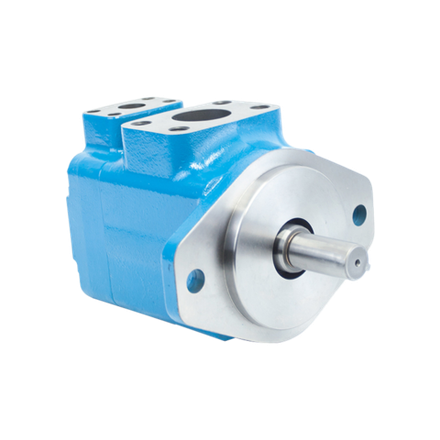

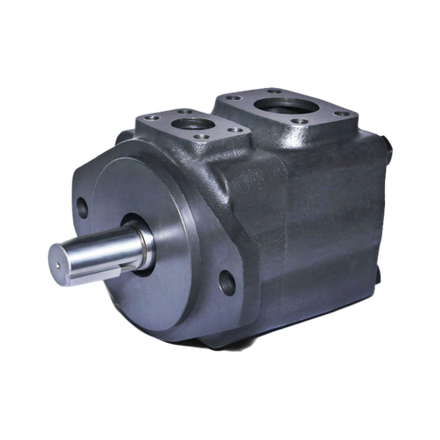

V - Пластинчатые насосы (аналог Vickers (Eaton))
Предлагаемые пластинчатые нерегулируемые насосы производятся в Китае на ведущем заводе-изготовителе гидромашин и являются качественной альтернативой пластинчатым насосам компании Eaton (ранее Vickers). Постоянная подача, высокий ресурс подшипников за счет гидравлической разгрузки вала, гидравлически разгруженные пластины с малым износом, низкий уровень шума, легко обслуживаемый и заменяемый качающий узел, высокий КПД, расположение выходоов - по выбору, исполнения с правым вращением.
Подача (расход) до 340 л/мин
Номинальное давление 210 бар
Скорость вращения до 1800 об/мин
Одиночная или сдвоенная конструкция
Шпоночный или шлицевой вал
Уплотнения NBR или FKM
Сменные ремкомплекты - под заказ
Описание
Аналог насосов Vickers серии V и аналог насосов Eaton серии V.
Предлагаемые насосы также являются 100% аналогами насосов Bosch Rexroth серии PVV.
Серия V лопастные насосы с низким уровнем шума, улучшенная производительность, высокое давление, стабильная работа, низкий уровень шума, ультра-низкие пульсации давления, длительный срок службы. Насосы серии V широко используются в отрезных станках, при производстве пластика, в металлургических машинах, и тому подобное.
Примеры кодов для заказа:
| 20V11A-1A |
| 25V21A-1A |
| 35V38A-1A |
| 25V14A-1A |
| 4525V50A17-1BB |
| 4520V50A14-86AA |
| 4535V60A25-1AA |
| 4520V60A8-1AA |
| 4525V60A21-86AA |
| 35V30A-1D |
| 45V50A-1B |
| 45V50A-86A |
| 45V42A-1A22L |
| 35V38A-11С |
| 35V35A-11A |
| 25V12A-1C |
| 35V25A-1A |
| 25V17A-1B |
| 20V14A-1B |
| 20V12A-1B |
| 20V11A-1С |
| 20V8A-1A |
| 20V5A-1A |
| 45V60A-1B |
| 45V60A-86A |
| 2520V17A11-1AA |
| 3520V30A8-86AD |
| 3525V38A12-1BB |
| 3525V38A21-86CC |
| 3520V38A14-1CC |
| 4535V50A35-86CC |
| 4525V50A21-86AA |
| 4535V60A30-86AA |
Коды пластинчатых насосов PVV Рексрот, которые мы можем заменить:
| PVV54-1X/193-122RJ15UUMC | R901022601 |
| PVV54-1X/193-122RB15UUMC | R900948061 |
| PVV54-1X/193-122RB15DDVC | R901174281 |
| PVV54-1X/193-122RB15DDMC | R900961088 |
| PVV54-1X/193-122RA15UUMC | R900962361 |
| PVV54-1X/193-122RA15DDMC | R900755931 |
| PVV54-1X/193-122LB15UUMC | R900704378 |
| PVV54-1X/193-113RB15RRMC | R900946715 |
| PVV54-1X/193-113RA15UUVC | R901094926 |
| PVV54-1X/193-098RB15DDMC | R900945229 |
| PVV54-1X/193-082RB15DDMC | R900701625 |
| PVV54-1X/183-122RJ15DDVC | R901174994 |
| PVV54-1X/183-122RA15UUMC | R900936150 |
| PVV54-1X/183-113RA15UUMC | R900936908 |
| PVV54-1X/162-098RJ15UUMC | R900705633 |
| PVV54-1X/162-098RB15UUMC | R901201708 |
| PVV54-1X/162-098RA15UUMC | R900963676 |
| PVV54-1X/162-082RA15DDMC | R900976001 |
| PVV54-1X/154-082RJ15UUMC | R901155216 |
| PVV54-1X/154-082RA15UUMC | R901042655 |
| PVV54-1X/139-113LB15UUMC | R901165384 |
| PVV54-1X/139-098RB15UUMC | R900939497 |
| PVV54-1X/139-069RB15DDMC | R900949419 |
| PVV52-1X/193-068RJ15DLMC | R901165837 |
| PVV52-1X/193-068RJ15DDMC | R900738502 |
| PVV52-1X/193-060RA15UUMC | R900942277 |
| PVV52-1X/193-055RA15UUMC | R900939702 |
| PVV52-1X/193-055RA15DDMC | R900936930 |
| PVV52-1X/193-045RA15DDMC | R901084887 |
| PVV52-1X/183-060RA15DDMC | R900948956 |
| PVV52-1X/162-055RB15DDMC | R901085400 |
| PVV52-1X/139-068RA15UUMC | R900942109 |
| PVV5-1X/193RJ15DMC | R900939078 |
| PVV5-1X/193RB15UMC | R900942489 |
| PVV5-1X/193RB15DMC | R900928302 |
| PVV5-1X/193RA15UVC | R901023517 |
| PVV5-1X/193RA15UMC | R900928769 |
| PVV5-1X/193RA15RMC | R900939042 |
| PVV5-1X/193RA15LMC | R901106500 |
| PVV5-1X/193RA15DMC | R900929349 |
| PVV5-1X/193LA15UMC | R900944546 |
| PVV5-1X/183RB15DMCK02 | R900763899 |
| PVV5-1X/183RA15UMC | R900942110 |
| PVV5-1X/183RA15RMC | R900939041 |
| PVV5-1X/183RA15DMC | R900936297 |
| PVV5-1X/162RJ15UMC | R900618720 |
| PVV5-1X/162RB15UMC | R900934793 |
| PVV5-1X/162RB15DMCK07 | R900761050 |
| PVV5-1X/162RA15UVC | R900961793 |
| PVV5-1X/162RA15UMC | R900936923 |
| PVV5-1X/162RA15RMC | R900977417 |
| PVV5-1X/162RA15DMC | R900936492 |
| PVV5-1X/162LA15DMC | R901076988 |
| PVV5-1X/154RJ15UMC | R901218683 |
| PVV5-1X/154RJ15DMC | R900704435 |
| PVV5-1X/154RB15DMCK02 | R900761046 |
| PVV5-1X/154RA15UMC | R900943716 |
| PVV5-1X/154RA15RMC | R901167746 |
| PVV5-1X/154RA15DVC | R978914375 |
| PVV5-1X/154RA15DMC | R900936296 |
| PVV5-1X/139RJ15UMC | R900616633 |
| PVV5-1X/139RJ15DMC | R900704434 |
| PVV5-1X/139RB15DMC | R900942116 |
| PVV5-1X/139RA15UVC | R901175029 |
| PVV5-1X/139RA15UMC | R900954326 |
| PVV5-1X/139RA15DMC | R900932732 |
| PVV51-1X/193-046RA15UUMC | R900941700 |
| PVV51-1X/193-046RA15DLMC | R901053049 |
| PVV51-1X/193-046RA15DDMC | R901057121 |
| PVV51-1X/193-046LA15DLMC | R901053014 |
| PVV51-1X/193-036RA15UUMC | R901153975 |
| PVV51-1X/193-027RA15UUMC | R901036232 |
| PVV51-1X/193-018RB15LLMC | R901190883 |
| PVV51-1X/193-018RA15LDMC | R901061186 |
| PVV51-1X/183-040RB15DDMC | R901174275 |
| PVV51-1X/183-027RB15UUMC | R900617289 |
| PVV51-1X/183-018RB15DDMC | R901216293 |
| PVV51-1X/162-036RB15DDMC | R900945224 |
| PVV51-1X/162-018RJ15UUMC | R901170122 |
| PVV51-1X/154-036RA15DDMC | R900949673 |
| PVV51-1X/139-027RB15LLMC | R901069521 |
| PVV51-1X/139-018RJ15UUMC | R901041584 |
| PVV42-1X/122-068RA15UUMC | R900737709 |
| PVV42-1X/122-068RA15DLMC | R901070191 |
| PVV42-1X/122-055RA15DDMC | R900619885 |
| PVV42-1X/122-040RA15UUMC | R900965263 |
| PVV42-1X/098-068RA15UUMC | R901110860 |
| PVV42-1X/098-068RA15DLMC | R900971002 |
| PVV42-1X/098-068RA15DDMC | R900949509 |
| PVV42-1X/098-045RA15DDMC | R900934061 |
| PVV42-1X/098-040RB15DDMC | R901085387 |
| PVV42-1X/082-068RA15DDMC | R900703601 |
| PVV42-1X/069-055RA15UUMC | R900931549 |
| PVV42-1X/069-045RA15DDMC | R900947491 |
| PVV4-1X/122RJ15DMC | R900941692 |
| PVV4-1X/122RA15UMC | R900928961 |
| PVV4-1X/122RA15RMC | R901104702 |
| PVV4-1X/122RA15DMC | R900929542 |
| PVV4-1X/113RJ15UMC | R900616927 |
| PVV4-1X/113RA15UVC | R900943054 |
| PVV4-1X/113RA15UMC | R900938819 |
| PVV4-1X/113RA15DVC | R900963679 |
| PVV4-1X/113RA15DMC | R900936491 |
| PVV4-1X/113LA15UMC | R901055602 |
| PVV4-1X/098RJ15UMC | R900942108 |
| PVV4-1X/098RJ15DMC | R900939077 |
| PVV4-1X/098RB15DMCK02 | R900761032 |
| PVV4-1X/098RA15UVC | R900728943 |
| PVV4-1X/098RA15UMC | R900930907 |
| PVV4-1X/098RA15LMC | R901045673 |
| PVV4-1X/098RA15DMC | R900936294 |
| PVV4-1X/098LA15RMC | R901213735 |
| PVV4-1X/082RJ15UMC | R901024704 |
| PVV4-1X/082RB15DMCK01 | R900761025 |
| PVV4-1X/082RA15UVC | R900710468 |
| PVV4-1X/082RA15UMC | R900931136 |
| PVV4-1X/082RA15RMC | R900933057 |
| PVV4-1X/082RA15LMC | R900937330 |
| PVV4-1X/082RA15DVC | R900978703 |
| PVV4-1X/082RA15DMC | R900931548 |
| PVV4-1X/082LA15DMC | R900942737 |
| PVV4-1X/069RA15UMC | R900935445 |
| PVV4-1X/069RA15LMC | R900954911 |
| PVV4-1X/069RA15DMC | R900936293 |
| PVV41-1X/122-046RA15UUMC | R901075200 |
| PVV41-1X/122-027RB15DDMC | R901085383 |
| PVV41-1X/122-027RA15UUMC | R900935879 |
| PVV41-1X/122-018RJ15UUMC | R900776218 |
| PVV41-1X/122-018RA15DDMC | R900944135 |
| PVV41-1X/113-018RA15DDMC | R901011033 |
| PVV41-1X/098-040RA15DDMC | R900949076 |
| PVV41-1X/098-036RA15DDMC | R978912953 |
| PVV41-1X/098-027RA15UUMC | R900740058 |
| PVV41-1X/082-036RB15LLMC | R901149901 |
| PVV41-1X/082-018RA15UUMC | R900935446 |
| PVV41-1X/082-018RA15RRVC | R901123353 |
| PVV41-1X/082-018RA15DDMC | R900971144 |
| PVV41-1X/069-018RJ15UUMC | R901002834 |
| PVV41-1X/069-018RA15UUMC | R900729680 |
| PVV41-1X/069-018RA15DDMC | R900966979 |
| PVV2-1X/068RJ15UMBK01 | R901192278 |
| PVV2-1X/068RJ15UMB | R900617458 |
| PVV2-1X/068RJ15DMB | R900941691 |
| PVV2-1X/068RA15UVB | R900931256 |
| PVV2-1X/068RA15UMB | R900926823 |
| PVV2-1X/068RA15RMB | R900939040 |
| PVV2-1X/068RA15DVB | R900973253 |
| PVV2-1X/068RA15DMB | R900935466 |
| PVV2-1X/060RJ15LMB | R900249167 |
| PVV2-1X/060RJ15DMB | R900704432 |
| PVV2-1X/060RB15DMB | R900940215 |
| PVV2-1X/060RA15UMB | R900941572 |
| PVV2-1X/060RA15RVB | R900705785 |
| PVV2-1X/060RA15RMB | R900949069 |
| PVV2-1X/060RA15LMB | R901091909 |
| PVV2-1X/060RA15DMB | R900936197 |
| PVV2-1X/055RJ15UMB | R900940446 |
| PVV2-1X/055RJ15DMB | R900966041 |
| PVV2-1X/055RA15UMB | R900928955 |
| PVV2-1X/055RA15RMB | R900941698 |
| PVV2-1X/055RA15DMB | R900936290 |
| PVV2-1X/055LA15DMB | R900939347 |
| PVV2-1X/045RJ15UMB | R900942298 |
| PVV2-1X/045RA15UVB | R900947492 |
| PVV2-1X/045RA15UMB | R900929461 |
| PVV2-1X/045RA15DMB | R900936292 |
| PVV2-1X/045LA15UMB | R901028783 |
| PVV2-1X/040RJ15UMB | R900946959 |
| PVV2-1X/040RA15UVB | R901044270 |
| PVV2-1X/040RA15UMB | R900931138 |
| PVV2-1X/040RA15DMB | R900942115 |
| PVV21-1X/068-046RJ15DDMB-A462 | R901224561 |
| PVV21-1X/068-046RA15UUMB | R901031658 |
| PVV21-1X/068-040RA15DDMB | R900948951 |
| PVV21-1X/068-027RA15LUMB | R900779416 |
| PVV21-1X/068-018RB15DDMB | R901085381 |
| PVV21-1X/068-018RA15DDMB | R900964245 |
| PVV21-1X/060-046RA15UUMB | R901112987 |
| PVV21-1X/060-040RA15DDMB | R900934058 |
| PVV21-1X/060-036RA15DDMB | R900950523 |
| PVV21-1X/060-027RA15DDMB | R900783657 |
| PVV21-1X/060-018RA15UUMB | R901147099 |
| PVV21-1X/055-046RA15UUMB | R900957021 |
| PVV21-1X/055-040LA15RUMB | R901178544 |
| PVV21-1X/055-036RA15UUMB | R901004734 |
| PVV21-1X/055-027RA15UUMB | R900952889 |
| PVV21-1X/055-027LA15DDMB | R900720409 |
| PVV21-1X/055-018RB15UUMB | R901152021 |
| PVV21-1X/055-018RA15UUMB | R900931901 |
| PVV21-1X/045-040RA15UUMB | R901023158 |
| PVV21-1X/045-027RA15UUMB | R900968783 |
| PVV21-1X/045-027RA15DDMB | R900948168 |
| PVV21-1X/045-018RA15UUMB | R900929463 |
| PVV21-1X/045-018RA15URMB | R900979910 |
| PVV21-1X/040-040RA15URMB | R900979684 |
| PVV21-1X/040-040RA15DDMB | R900963677 |
| PVV21-1X/040-036RB15DUMB | R900945381 |
| PVV21-1X/040-027RA15UUMB | R901009013 |
| PVV21-1X/040-018RB15UDMB | R901110909 |
| PVV21-1X/040-018RA15DDMB | R900940587 |
| PVV21-1X/040-018LA15UUMB | R901160088 |
| PVV21-1X/040-018LA15URVB | R900969090 |
| PVV1-1X/046RJ15UMB | R900941702 |
| PVV1-1X/046RA15UVB | R900717179 |
| PVV1-1X/046RA15UMB | R900928947 |
| PVV1-1X/046RA15RVB | R901156922 |
| PVV1-1X/046RA15DVB | R901093768 |
| PVV1-1X/046RA15DMB | R900929543 |
| PVV1-1X/040RJ15UMB | R900770813 |
| PVV1-1X/040RJ15DMB | R900941684 |
| PVV1-1X/040RA15UMB | R900928946 |
| PVV1-1X/040RA15DMB | R900928297 |
| PVV1-1X/036RJ15UMB | R900939526 |
| PVV1-1X/036RJ15DVB | R901040503 |
| PVV1-1X/036RJ15DMB | R900965314 |
| PVV1-1X/036RA15UVB | R900246183 |
| PVV1-1X/036RA15UMB | R900936760 |
| PVV1-1X/036RA15RMB | R900247176 |
| PVV1-1X/036RA15DMB | R900935891 |
| PVV1-1X/027RJ15UMB | R900940260 |
| PVV1-1X/027RJ15LMB | R987033195 |
| PVV1-1X/027RJ15DVB | R901127013 |
| PVV1-1X/027RJ15DMB | R900939075 |
| PVV1-1X/027RA15UVB | R900973408 |
| PVV1-1X/027RA15UMB | R900936954 |
| PVV1-1X/027RA15RMB | R901079432 |
| PVV1-1X/027RA15DMB | R900928296 |
| PVV1-1X/018RJ15UMB | R900945128 |
| PVV1-1X/018RJ15DMB | R900970968 |
| PVV1-1X/018RA15UVB | R900729458 |
| PVV1-1X/018RA15UMB | R900940633 |
| PVV1-1X/018RA15RMB | R901037970 |
| PVV1-1X/018RA15DMB | R900942114 |
| PVV1-1X/018LA15UMB | R900963900 |
Код заказа
Одиночный насос серии V
Сдвоенный насос серии V
Направление выходов насоса, если смотреть со стороны задней крышки
Технические характеристики
Размеры, мм
Инструкция по эксплуатации
- При монтаже насоса соосность вала насоса и вала электродвигателя не должна расходится более чем на 0.1 мм. Максимально допустимый угол отклонения от оси составляет 0.2 градуса. Насос должен быть соединен с электродвигателем через упругую муфту. Вал насоса не должен испытывать радиальные и аксиальные нагрузки. Кронштейн, соединяющий насос и электродвигатель, должен иметь достаточную жесткость и полностью гасить вибрации.
- Если рабочая частота вращения насоса ниже 1200 об/мин, то необходимо устанавливать насос всасывающим каналом вверх, чтобы насос мог беспрепятственно всасывать масло при запуске.
- Обязательно закрепите трубы: особенно зафиксируйте напорные трубы при помощи соответствующих колодок в зависимости от диаметра трубопровода. Установите обязательно в гидросистему предохранительный клапан (или клапаны). Настройка давления открытия предохранительного клапана должна быть на 10-15% выше, чем максимальное давление в системе. Всасывающий трубопровод должен иметь соответствующие уплотнения в соединениях и не допускать утечек масла. Гидробак должен иметь разделительную стенку во избежание пузырьков и частиц загрязнения в масле. Сливная труба должны быть опушена ниже уровня масла минимум на 50 мм во избежание образования пузырьков воздуха. Учитывайте что уровень масла в баке колеблется.
- Масло в системе должно поддерживаться чистым. Бак и трубы должны быть полностью очищены от грязи. В гидросистеме должны быть установлены фильтры тонкой очистки с тонкостью фильтрации 25 мкм. Класс чистоты масла должен быть не ниже 10 по NAS. Допускается применять и всасывающий фильтр, но его минимальная тонкость должна быть от 100 мкм (сетка 150), пропускная способность в 2 раза выше расхода на насосе и фильтр не должен быть установлен ниже 50 мм от дна гидробака.
- Выбор рабочей жидкости. Данные насосы могут работать с маслами на нефтяной основе, водосодержащими эмульсиями, синтетические масла и т.д. Однако, основные характеристики насоса могут меняться в зависимости от применяемой рабочей жидкости, поэтому внимательно выбирайте максимальную частоту оборотов насоса и его рабочее давление, которые указаны в технических характеристиках.
Для улучшения технических характеристик насоса и увеличения его срока службы рекомендуется применять гидравлические минеральные масла (такие как VG32 и VG46 по ISO). Рекомендованная вязкость для лучшей работы насоса - это 30 сСт. Диапазон температур рабочей жидкости: от 10 до 60 °С, рекомендованный диапазон - 35 - 50°С. Особенно избегайте высокой температуры масла при длительной работе насоса, так как это сокращает его срок службы. Если необходимо, установите в гидросистему нагреватель и/или теплообменник (охладитель), которые позволят поддерживать температуру рабочей жидкости в нужном диапазоне. - Проверьте магистраль всасывания и напорный канал, проверьте направление вращение вала перед запуском насоса.
После сборки насоса рукой проверните насос за вал. Лучше заполнить насос маслом при первом пуске.
Во время первого пуска или после долгого простоя насос может иметь проблемы со всасыванием, в таких случаях нужно установить клапан выпуска воздуха сразу после насоса в напорном канале или выпустите воздух из напорного канала, ослабив соединение в труборазводке. Запуск насоса нужно осуществлять без нагрузки. Нагрузку (давление) в системе можно создать через 1-2 секунды после запуска. - Если при запуске вязкость масла выше оптимальной (54 сСт), то давление в системе следует ограничить до 50%, пока система не нагреется.
Фото
