Особенности
- 4-линейное 3-позиционное, 4-линейное 2-позиционное или 3-линейное 2-позиционное исполнение
- Расположение присоединений согласно ISO 4401-05-04-0-05
- Электромагнит поворачивается на 90°
Описание продукта

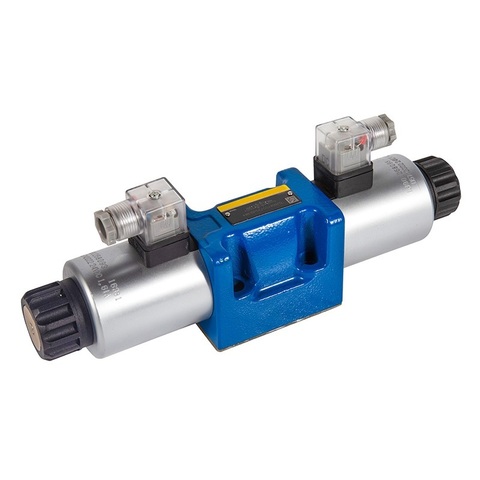

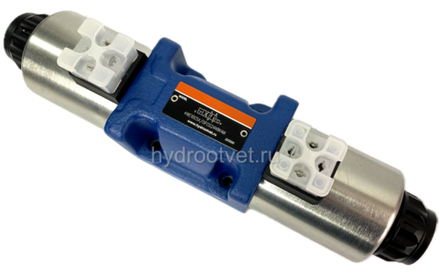

Тип .WE 10 E…

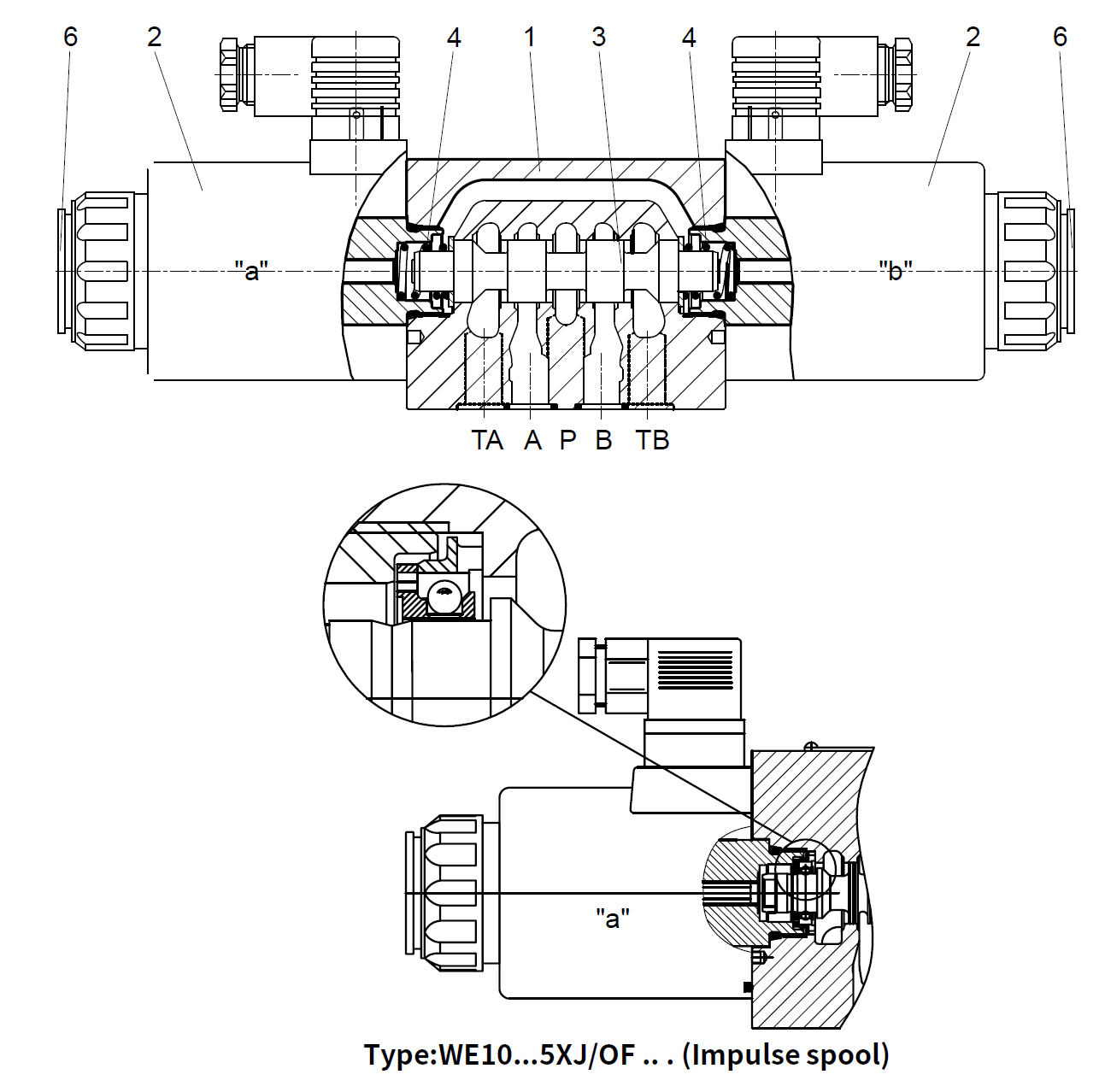

Распределители типа WE представляют собой золотниковые клапаны с электромагнитным управлением и используются как электрогидравлический компонент. Они служат для управления пуском, остановом и направлением объемного расхода. Основными компонентами распределителей являются корпус (1), один или два электромагнита (2), управляющий золотник (3), а также возвратные пружины (4). В обесточенном состоянии управляющий золотник (3) удерживается возвратными пружинами (4) в среднем или исходном положении (за исключением исполнения О). При подаче тока на работающие в масле электромагниты (2) управляющий золотник (3) перемещается из своего положения покоя в требуемое конечное положение. За счет этого становится свободным требуемое направление потока в соответствии с условным обозначением. После отключения электромагнита (2) управляющий золотник (3) снова перемещается обратно в среднее или исходное положение (за исключением клапана в фиксаторе OF и клапана без пружины типа O). Ручное управление (5) позволяет включать клапан вручную без подачи напряжения на электромагнит.
Для безупречной работы из гидравлической системы следует надлежащим образом удалить воздух.

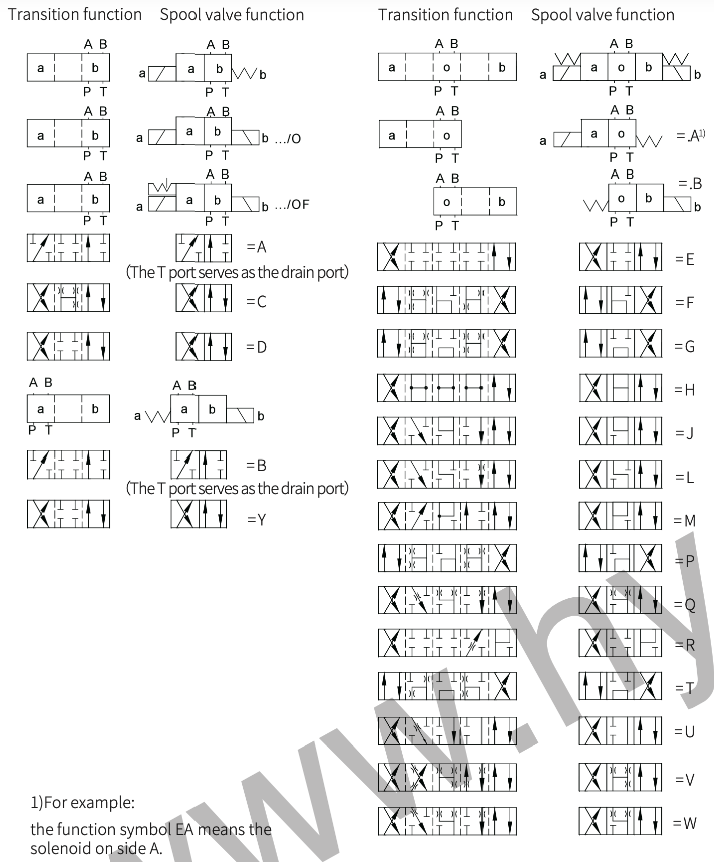

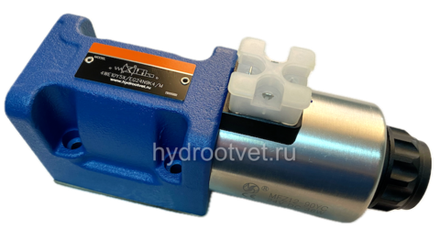

Без пружинного возврата O (только для условных обозначений A, C и D) В этом исполнении распределители имеют два положения включения и два электромагнита без фиксатора. У клапана без пружинного возврата на управляющем золотнике (3) отсутствует заданное основное положение в обесточенном состоянии.
Без пружинного возврата с фиксатором OF (только для условных обозначений A, C и D) В этом исполнении распределители имеют два положения включения и два электромагнита с фиксатором. Фиксаторы удерживают управляющий золотник (3) в нужном положении включения. Таким образом, во время эксплуатации подача электропитания на электромагниты может прерываться, что способствует энергосбережению.
Внимание Пики давления в заправочном трубопроводе к двум и более клапанам при исполнении c фиксаторами могут вызывать непреднамеренные движения управляющего золотника. Рекомендуется проложить отдельные сливные трубопроводы или встроить обратный клапан в заправочный трубопровод. Принцип конструкции клапанов подразумевает наличие внутренней утечки, которая может становиться больше с увеличением срока службы.

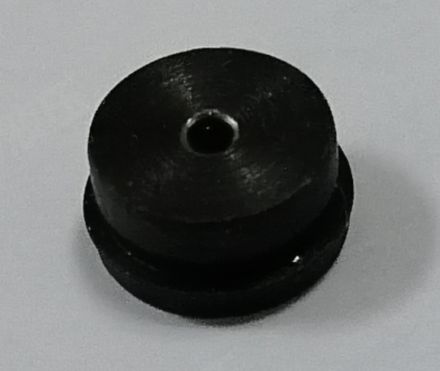

Вставной дроссель
Вставной дроссель необходимо использовать в том случае, когда вследствие конкретных условий эксплуатации в процессе переключения величина объемного расхода превышает допустимую предельную характеристику клапана.
