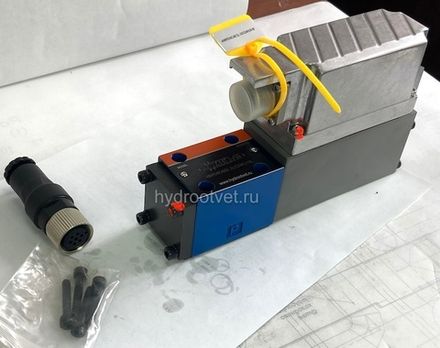

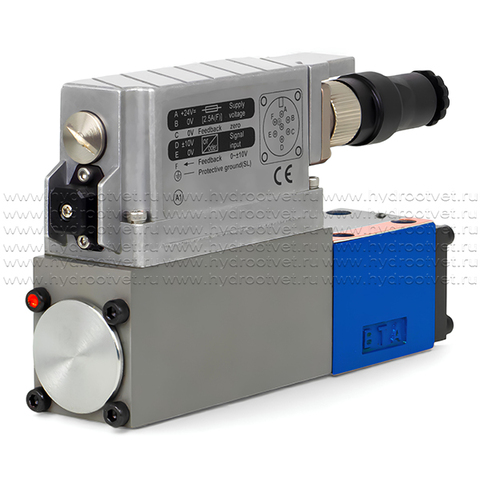

4WRPEH6 - Сервораспределитель Ду6 с обратной связью по положению золотника и встроенным усилителем (OBE)

Сервоклапан 4WRPEH6 является дросселирующим гидрораспределителем с пропорциональным электрическим управлением и применяется для высокоточного и динамичного бесступенчатого регулирования скорости и направления движения гидроцилиндра. Распределители 4WRPEH6 отличаются от обычных пропорциональных клапанов конструктивно: золотник перемещается в специальной притертой гильзе, что требует высокой точности изготовления; также золотник имеет прямой электропривод с обратной связью по положению, которую анализирует встроенный электронный блок. Такая конструкция сервоклапана позволяет на порядок точнее и быстрее управлять гидравлическим приводом, по сравнению с пропорциональными клапанами. Сервораспределители 4WRPEH6 устанавливаются на монтажную поверхность Ду6 (ISO 4401-03 или CETOP03), в том числе и в качестве верхнего клапана, закрывающего столб из модульного набора клапанов. Все пропорциональные клапаны проходят испытания и настройку на стенде завода-изготовителя, что подтверждается соответствующими протоколами (предоставляется по запросу). Клапаны производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда.

Скачать оригинальный каталог 4WRPEH6      Подробное описание 4WRPEH6

Типоразмер 6
Серия изделия 2X
Макс. рабочее давление 315 бар
Максимальный расход: 40 л/мин

Конфигуратор
Схема
Номинальный расход, л/мин
Показать еще
Расходная характеристика
Управляющий сигнал
Сбросить

Особенности:

  • дросселирующий распределитель 4/4 прямого действия с золотниковой парой (гильза) с сервоприводом.
  • одностороннего действия, с безопасным положением в отключенном состоянии
  • электрическая обратная связь по положению и встроенная электроника (OBE), откалиброванная на заводе
  • электрическое соединение 6P+PE входной сигнал дифференциального усилителя с интерфейсом А1 (±10 В) или с интерфейсом F1 (4...20 мА) (RS 200 Ом)
  • применяется для электрогидравлического регулирования в производственных и испытательных системах
  • при установки на плите расположение монтажных отверстий в соответствии с ISO 4401-03-02-0-05
  • присоединительные плиты (заказываются отдельно)
  • присоединительный штекер в соответствии с DIN 43563-AM6, (не входит в поставку)

Клапаны типа 4WRPEH представляют собой пропорциональные быстродействующие распределители прямого действия с электрической обратной связью по положению и встроенной электроникой (OBE).

Конструкция

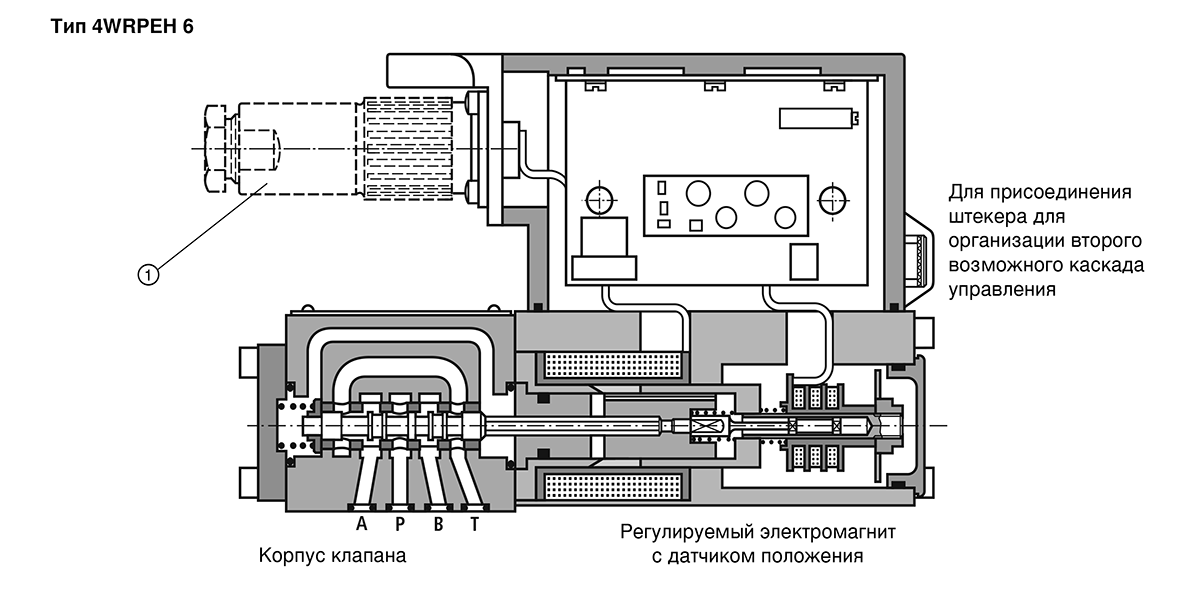

Регулировочный клапан 4WRPEH состоит из следующих основных компонентов:
- Корпус клапана с управляющим золотником и втулкой c качеством сервоуправления.
- Управляющий электромагнит с датчиком положения.

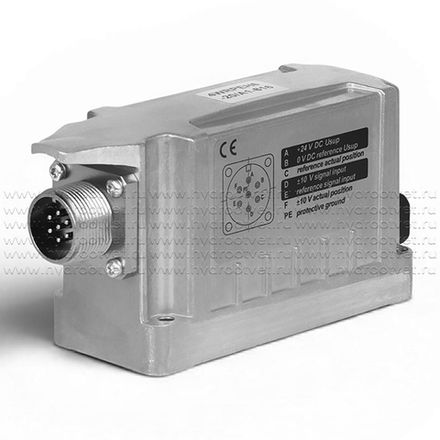

- Встроенная электроника (OBE) с аналоговым интерфейсом.

Принцип действия
Встроенная электроника (OBE) сопоставляет заданное значение с фактическим значением положения. В случае отклонения регулируемой величины активируется подъемный электромагнит. За счет изменения магнитной силы управляющий золотник перемещается, преодолевая сопротивление пружины. Ход/поперечное сечение управляющего золотника регулируются пропорционально заданному значению. При установке заданной величины на 0 электроника перемещает управляющий золотник в среднее положение, сжимая пружину. В выключенном состоянии пружина максимально разжата и клапан находится
вотказоустойчивом положении.

Отключение управляющего электромагнита
В случае следующих неисправностей встроенная электроника (OBE) обесточивает управляющий электромагнит, а управляющий золотник перемещается в отказоустойчивое положение.
- не достигается минимальное питающее напряжение.
- не достигается минимальная заданная величина сигнала управления (обрыв кабеля)
- неактивная деблокировка, прерывание связи.

    Описание

    Особенности:

    • дросселирующий распределитель 4/4 прямого действия с золотниковой парой (гильза) с сервоприводом.
    • одностороннего действия, с безопасным положением в отключенном состоянии
    • электрическая обратная связь по положению и встроенная электроника (OBE), откалиброванная на заводе
    • электрическое соединение 6P+PE входной сигнал дифференциального усилителя с интерфейсом А1 (±10 В) или с интерфейсом F1 (4...20 мА) (RS 200 Ом)
    • применяется для электрогидравлического регулирования в производственных и испытательных системах
    • при установки на плите расположение монтажных отверстий в соответствии с ISO 4401-03-02-0-05
    • присоединительные плиты (заказываются отдельно)
    • присоединительный штекер в соответствии с DIN 43563-AM6, (не входит в поставку)

    Клапаны типа 4WRPEH представляют собой пропорциональные быстродействующие распределители прямого действия с электрической обратной связью по положению и встроенной электроникой (OBE).

    Конструкция
    Регулировочный клапан 4WRPEH состоит из следующих основных компонентов:
    - Корпус клапана с управляющим золотником и втулкой c качеством сервоуправления.
    - Управляющий электромагнит с датчиком положения.
    - Встроенная электроника (OBE) с аналоговым интерфейсом.

    Принцип действия
    Встроенная электроника (OBE) сопоставляет заданное значение с фактическим значением положения. В случае отклонения регулируемой величины активируется подъемный электромагнит. За счет изменения магнитной силы управляющий золотник перемещается, преодолевая сопротивление пружины. Ход/поперечное сечение управляющего золотника регулируются пропорционально заданному значению. При установке заданной величины на 0 электроника перемещает управляющий золотник в среднее положение, сжимая пружину. В выключенном состоянии пружина максимально разжата и клапан находится
    вотказоустойчивом положении.

    Отключение управляющего электромагнита
    В случае следующих неисправностей встроенная электроника (OBE) обесточивает управляющий электромагнит, а управляющий золотник перемещается в отказоустойчивое положение.
    - не достигается минимальное питающее напряжение.
    - не достигается минимальная заданная величина сигнала управления (обрыв кабеля)
    - неактивная деблокировка, прерывание связи.

      Код заказа

      1) Только в сочетании с расходной характеристикой «P»
      3) qv 2:1 только при номинальном расходе 40 л/мин
      4) Исключает сочетание с расходной характеристикой «P»
      5) Только в сочетании с расходной характеристикой «L»

      Условные обозначения

      Технические характеристики

      Общие

      Конструкция Дросселирующий распределитель прямого действия со стальной гильзой
      Механизм управления Электромагнит с регулированием положения, OBE
      Вид присоединения Притычной монтаж, расположение монтажных отверстий в соответствии с NG6 (ISO 4401-03-02-0-05)
      Монтажное положение любое
      Диапазон температуры окружающей среды °C –20...+50
      Масса кг 2,7
      Виброустойчивость, условия испытания макс. макс. 25 г, испытание на виброустойчивость по всем направлениям (24 часа)
      Гидравлические (измерения получены с HLP 46, Jмасло = 40°C ±5°C)
      Рабочая жидкость Гидравлическое масло по DIN 51524...535, прочие жидкости по запросу
      Интервал рекомендуемый мм²/сек 20...100
      вязкости максимально допустимый мм²/сек 10...800
      Диапазон температур рабочей жидкости °C –20...+70
      Максимально допустимая степень загрязнения рабочей жидкости Класс чистоты в соответствии с ISO 4406 (c)   Класс 18/16/13 1)
      Направление потока соответствует условному обозначению
      Номинальный расход при Δp = 35 бар на кромке 2) л/мин 2 4 12 15 24 40
      Макс. рабочее Каналы P, A, B бар 315
      давление Канал T бар 250
      Границы рабочего диапазона Δp Падение давления на клапане C, C3, C5 бар 315 315 315 315 315 160
      qVnom: > qN клапанов C4, C1 бар 315 315 315 280 250 100
      Утечка масла при 100 бар см3/мин < 150 < 180 < 300 < 500 < 900
      см3/мин < 180 < 300 < 450
      Безопасное положение
      C  Расход при Δp = 35 бар на кромке л/мин 2 4 10 13 18 20
      C3, C5 Утечка масла при 100 бар см3/мин 50 P–A
      см3/мин 70 P–B
      C3, C5 Расход при Δp = 35 бар на кромке л/мин 10...20 A–T
      л/мин 7...20 B–T
      C4, C1 Утечка масла при 100 бар см3/мин 50 P–A
      см3/мин 70 P–B
      см3/мин 70 A–T
      см3/мин 50 B–T
        0 бар 7 мс
      100 бар 10 мс
      Статическая/динамическая
      Гистерезис % ≦ 0,2
      Отклонение qmax % < 10
      Время срабатывания при скачке сигнала 0...100 %, мс ≦ 10
      Температурный дрейф Смещение нулевой точки < 1 % при ΔT = 40 °C
      Настройка нуля устанавливается на заводе ±1 %

      1) В гидравлических системах необходимо соблюдать классы чистоты, указанные для компонентов. Эффективная фильтрация позволяет снизить вероятность повреждений и одновременно увеличить срок службы компонентов.
      2)  Расход при другом

       Электрические, встроенная электроника
      Относительная продолжительность % включения 100 ED
      Вид защиты IP 65 по DIN 40050 и IEC 14434/5
      Подключение Штекер 6P+PE в соответствии с DIN 43563
      Питающее напряжение Клемма A: Клемма B: 0 В (V) 24 В=nom мин. 21 В=/макс. 40 В= (V=) Пульсация макс. 2 В= (V=)
      Потребление мощности Магнит □ 45 мм = 40 ВA (VA) макс.
      Защита, внешняя 2,5 AF
      Вход, версия A1 Клемма D: UE Клемма E: Дифференциальный усилитель, Ri = 100 kОм 0...± 10 В (V) 0 В
      Вход, версия F1 Клемма D: ID–E Клемма E: ID–E Полное сопротивление нагрузки трансформатора тока, Rsh = 200 Ом 4...(12)...20 мA контур тока ID–E обратная связь J
      Макс. напряжение дифференциальных входов около 0 В D → B макс. 18 B= (V=) E → B
      Тестсигнал, версия A1 Клемма F: Uтест Клемма C: LVDT   0...+ 10 В (V) Опорное напряжение 0 В (V)
      Тестсигнал, версия F1 Клемма F: IF–C Клемма C: IF–C Сигнал LVDT 4...20 мА при внешней нагрузке 200...500 Ом макс. 4...20 мА выход контур тока IF–C обратная связь
      Защитный провод и экран см. разводку контактов
      Регулировка откалибровано на заводе ±1 %
      Безопасное положение достигается, если A1 UB ≦18 В= (V=)
      F1 UB ≦18 В= (V=), или ID–E ≦2 мA
      Электромагнитная совместимость EN 61000-6-2: 2002-08 EN 61000-6-3: 2002-08

      Подключение
      1. Управляющее устройство
      2. Со стороны заказчика
      3. Штекер
      4. Клапан
      5. Поверхность подключения
      6. Со стороны клапана
      Технические рекомендации для кабеля

      Исполнение:         – многожильный кабель
                                    - строение жилы – особо тонкая проволока в соответствии с VDE 0295, класс 6
                                    - защитный провод, жёлто-зелёный
                                    - медный экранированный кабель
      Тип:                        – напр., Ölflex-FD 855 CP (фирма Lappkabel)
      Количество жил:  - определяется типом клапана, типами штекера и распределением сигнала
      Диаметр провода:      - 0,75 мм2 длина до 20 м
                                          - 1,0 мм2 длина до 40 м
      Наружный диаметр:   –   9,4...11,8 мм – Pg11
                                           – 12,7...13,5 мм – Pg16

      Примечание

      • Напряжение питания 24 В - номинал,
      • при падении до 18 В= внутри происходит мгновенное отключение, которое можно сравнить с полностью отключенным состоянием клапана.
      • Дополнительно при версии F1:
      • ID–E ≧ 3 мА – клапан работает
      • ID–E ≦ 2 мА – клапан отключен.
      • Запрещается использовать выходные электрические сигналы (напр., фактическое значение), которые подаются через электронику управления для отключения функций, которые могут отразиться на безопасности.
      Графики

      Размеры, мм

      1. корпус клапана
      2. встроенная электроника
      3. кольца круглого сечения Ø 9,25 x 1,78 (каналы P, A, B, T)
      4. штекер не входит в объём поставки (заказывается отдельно)
      5. регулируемый электромагнит с датчиком перемещения
      6. рабочая опорная поверхность клапана, расположение каналов в соответствии с ISO 4401-03-02-0-05. Отклонения от нормы: каналы P, A, B, T ∅ 8 мм.

      Минимальная глубина захода: чёрный металл 1,5 x Ø, цветной металл 2 x Ø

      Крепёжные винты распределителя (заказываются отдельно) Рекомендуются следующие крепёжные винты распределителя: 4 винта с внутренним шестигранником ISO 4762-M5x30-10.9, (Коэффициент трения μобщ = 0,12–0,17), Момент затяжки MA = 8,9 Н·м ±10 %.

      Дополнительно
      Встроенная электроника

      1 Возможные коды и артикулы

      На сайте представлены далеко не все варианты клапанов Рексрот*, аналоги которых мы предлагаем.
      Ниже приведен список артикулов клапана Bosch Rexroth клапана 4WRPEH6, аналоги которых мы также можем предоставить или подобрать замену.
      Если Вы нашли нужный артикул или код клапана в списке ниже или, наоборот, затрудняетесь это сделать - напишите нам, мы ответим оперативно.

      R901265937 4WRPH6CB24L-2X/G24Z4/M R901423624 4WRPEH6C1B24L-3X/V/24A1 R901382509 4WRPEH6C4B40L-3X/V/24F1
      0811404131  4WRPH6CB24L-2X/G24Z4/M-862 R901382538 4WRPEH6C1B12L-3X/M/24A1 R901382363 4WRPEH6C4B40P-3X/M/24A1
      0811404172  4WRPH6CB25P-2X/G24Z4/M R901436252 4WRPEH6C1B12L-3X/M/24F1 R901382512 4WRPEH6C4B40P-3X/M/24F1
      0811404130  4WRPH6CB40L-2X/G24Z4/M-859 R901382325 4WRPEH6C1B40L-3X/M/24A1 R901382515 4WRPEH6C5B04L-3X/M/24F1
      0811404513  4WRPH6C1B40L-2X/G24Z4/M R901382487 4WRPEH6C1B40L-3X/M/24F1 R901382370 4WRPEH6C5B24L-3X/M/24A1
      0811404162  4WRPH6C1B40P-2X/G24Z4/M R901382495 4WRPEH6C1B40P-3X/M/24A1 R901382510 4WRPEH6C5B24L-3X/M/24F1
      0811404041  4WRPH6C3B02L-2X/G24Z4/M R901382367 4WRPEH6C3B02L-3X/M/24A1 R901408241 4WRPEH6C5B24L-3X/V/24A1
      0811404033  4WRPH6C3B04L-2X/G24Z4/M R901382336 4WRPEH6C3B02L-3X/M/24F1 R901382524 4WRPEH6C5B04L-3X/M/24A1
      0811404042  4WRPH6C3B04P-2X/G24Z4/M R901382345 4WRPEH6C3B04L-3X/M/24A1 R901382519 4WRPEH6C5B12L-3X/M/24A1
      R901097266 4WRPH6C3B08L-2X/G24Z4/M-841 R901382347 4WRPEH6C3B04L-3X/M/24F1 R901382517 4WRPEH6C5B12L-3X/M/24F1
      0811404179  4WRPH6C3B12L-2X/G24K0/M-784 R901396969 4WRPEH6C3B04L-3X/M/24F1-885 R901382368 4WRPEH6C5B40L-3X/M/24A1
      0811404034  4WRPH6C3B12L-2X/G24Z4/M R901382488 4WRPEH6C3B04L-3X/V/24A1 R901382369 4WRPEH6C5B40L-3X/M/24F1
      0811404161  4WRPH6C3B12L-2X/G24Z4/M-561 R901382514 4WRPEH6C3B04L-3X/V/24F1 R901382534 4WRPEH6C5B40L-3X/V/24F1
      0811404047  4WRPH6C3B15P-2X/G24Z4/M R901382316 4WRPEH6C3B04P-3X/M/24A1 R901382364 4WRPEH6C5B40P-3X/M/24A1
      0811404520  4WRPH6C3B24L-2X/G24K0/M-784 R901382502 4WRPEH6C3B04P-3X/M/24F1 0811404648 4WRPEH6C5B40P-2X/G24K0/A1M
      0811404035  4WRPH6C3B24L-2X/G24Z4/M R901382496 4WRPEH6C3B04P-3X/V/24A1 R901137452 4WRPEH6C5B24L-2X/G24K0/F1M
      0811404164  4WRPH6C3B24L-2X/G24Z4/M-561 R901382537 4WRPEH6C3B04P-3X/V/24F1 R901098057 4WRPEH6C5B24L-2X/G24K0/A1M
      0811404043  4WRPH6C3B25P-2X/G24Z4/M R901396859 4WRPEH6C3B08L-3X/M/24A1 R901213180 4WRPEH6C5B04L-2X/G24K0/F1M
      0811404036  4WRPH6C3B40L-2X/G24Z4/M R901382504 4WRPEH6C3B08L-3X/V/24F1 R901167904 4WRPEH6C4B40P-2X/G24K0/F1M
      0811404174  4WRPH6C3B40L-2X/G24Z4/M-561 R901382312 4WRPEH6C3B12L-3X/M/24A1 R901136861 4WRPEH6C4B40L-2X/G24K0/F1V
      0811404044  4WRPH6C3B40P-2X/G24Z4/M R901382348 4WRPEH6C3B12L-3X/M/24F1 0811404353 4WRPEH6C4B40L-2X/G24K0/F1M
      0811404515  4WRPH6C4B02L-2X/G24Z4/M R901382503 4WRPEH6C3B12L-3X/V/24A1 0811404364 4WRPEH6C4B40L-2X/G24K0/B5M
      0811404160  4WRPH6C4B04L-2X/G24Z4/M R901382513 4WRPEH6C3B12L-3X/V/24F1 0811404646 4WRPEH6C4B25P-2X/G24K0/A1M
      0811404037  4WRPH6C4B12L-2X/G24Z4/M R901382323 4WRPEH6C3B15P-3X/M/24A1 0811404352 4WRPEH6C4B24L-2X/G24K0/F1M
      0811404514  4WRPH6C4B12L-2X/G24Z4/V R901382511 4WRPEH6C3B15P-3X/M/24F1 0811404645 4WRPEH6C4B15P-2X/G24K0/A1M
      0811404048  4WRPH6C4B15P-2X/G24Z4/M R901382522 4WRPEH6C3B15P-3X/V/24A1 0811404351 4WRPEH6C4B12L-2X/G24K0/F1M
      0811404038  4WRPH6C4B24L-2X/G24Z4/M R901382313 4WRPEH6C3B24L-3X/M/24A1 0811404350 4WRPEH6C4B04L-2X/G24K0/F1M
      R901411228 4WRPH6C4B24L-2X/G24Z4/V R901382349 4WRPEH6C3B24L-3X/M/24F1 0811404537 4WRPEH6C4B02L-2X/G24K0/F1M
      0811404045  4WRPH6C4B25P-2X/G24Z4/M R901372986 4WRPEH6C3B24L-3X/V/24A1 0811404538 4WRPEH6C3B40L-2X/G24K0/A1V
      0811404039  4WRPH6C4B40L-2X/G24Z4/M R901376972 4WRPEH6C3B24L-3X/V/24F1 R901153461 4WRPEH6C3B15P-2X/G24K0/F1M
      0811404046  4WRPH6C4B40P-2X/G24Z4/M R901382357 4WRPEH6C3B25P-3X/M/24A1 0811404642 4WRPEH6C3B15P-2X/G24K0/A1M
      0811404032  4WRPH6KB50L-2X/G24Z4/M R901382535 4WRPEH6C3B25P-3X/M/24F1 0811404368 4WRPEH6C3B12P-2X/G24K0/A1M-854
      0811404040  4WRPH6KB50P-2X/G24Z4/M R901382315 4WRPEH6C3B40L-3X/M/24A1 R901119611 4WRPEH6C3B08L-2X/G24K0/F1V
      0811404177  4WRPH6XB12L-2X/G24K0/M-843 R901410492 4WRPEH6C3B40L-3X/M/24A1-15 R901207289 4WRPEH6C3B04L-2X/G24K0/F1V
      0811404166  4WRPH6XB12L-2X/G24Z4/M-842 R901382350 4WRPEH6C3B40L-3X/M/24F1 0811404357 4WRPEH6C3B04L-2X/G24K0/A1V
      0811404163  4WRPH6XB24L-2X/G24Z4/M-842 R901382343 4WRPEH6C3B40L-3X/V/24A1 0811404526 4WRPEH6C3B02L-2X/G24K0/F1M
      0811404175  4WRPH6XB40L-2X/G24Z4/M-842 R901382516 4WRPEH6C3B40L-3X/V/24F1 0811404354 4WRPEH6C1B40L-2X/G24K0/F1M
      R901382520 4WRPEH6CB02L-3X/M/24A1 R901382358 4WRPEH6C3B40P-3X/M/24A1 0811404525 4WRPEH6C1B24L-2X/G24K0/F1M
      R901382376 4WRPEH6CB02L-3X/M/24F1 R901382539 4WRPEH6C3B40P-3X/M/24F1 R901129227 4WRPEH6CB04L-2X/G24K0/F1V
      R901382365 4WRPEH6CB04L-3X/M/24A1 R901382356 4WRPEH6C4B02L-3X/M/24A1 R901125451 4WRPEH6CB04L-2X/G24K0/F1M
      R901382374 4WRPEH6CB04L-3X/M/24F1 R901382338 4WRPEH6C4B02L-3X/M/24F1
      R901382505 4WRPEH6CB04L-3X/V/24F1 R901382525 4WRPEH6C4B02L-3X/V/24F1
      R901382492 4WRPEH6CB04P-3X/M/24A1 R901382317 4WRPEH6C4B04L-3X/M/24A1
      R901382334 4WRPEH6CB08P-3X/M/24A1 R901382327 4WRPEH6C4B04L-3X/M/24F1
      R901382337 4WRPEH6CB12L-3X/M/24A1 R901382528 4WRPEH6C4B04L-3X/V/24F1
      R901382371 4WRPEH6CB12L-3X/M/24F1 R901382533 4WRPEH6C4B04P-3X/M/24A1
      R901382530 4WRPEH6CB15P-3X/M/24A1 R901382318 4WRPEH6C4B12L-3X/M/24A1
      R901429091 4WRPEH6CB15P-3X/M/24F1 R901412522 4WRPEH6C4B12L-3X/M/24A1-561
      R901381804 4WRPEH6CB24L-3X/M/24A1 R901382331 4WRPEH6C4B12L-3X/M/24F1
      R901382372 4WRPEH6CB24L-3X/M/24F1 R901431666 4WRPEH6C4B12L-3X/V/24A1
      R901382526 4WRPEH6CB24L-3X/V/24F1 R901382359 4WRPEH6C4B15P-3X/M/24A1
      R901382490 4WRPEH6CB25P-3X/M/24A1 R901382521 4WRPEH6C4B15P-3X/M/24F1
      R901382353 4WRPEH6CB40L-3X/M/24A1 R901382346 4WRPEH6C4B24L-3X/M/24A1
      R901382354 4WRPEH6CB40L-3X/M/24F1 R901382332 4WRPEH6C4B24L-3X/M/24F1
      R901438744 4WRPEH6CB40L-3X/V/24A1 R901382523 4WRPEH6C4B24L-3X/V/24F1
      R901382630 4WRPEH6CB40P-3X/M/24A1 R901382361 4WRPEH6C4B25P-3X/M/24A1
      R901382375 4WRPEH6CB40P-3X/M/24F1 R901382532 4WRPEH6C4B25P-3X/M/24F1
      R901382527 4WRPEH6C1B24L-3X/M/24A1 R901382319 4WRPEH6C4B40L-3X/M/24A1
      R901382491 4WRPEH6C1B24L-3X/M/24F1 R901382333 4WRPEH6C4B40L-3X/M/24F1
      Предзаказ
      Предзаказ успешно отправлен!
      Имя *
      Телефон *
      Добавить в корзину
      Название товара
      100 руб
      1 шт.
      Перейти в корзину
      Обратный звонок
      Запрос успешно отправлен!
      Имя *
      Телефон *
      Заказ в один клик

      Настоящим подтверждаю, что я ознакомлен и согласен с условиями оферты и политики конфиденциальности.

      С помощью уведомлений о заказе можно не только получать актуальную информацию по заказу, но и иметь быстрый канал связи с магазином
