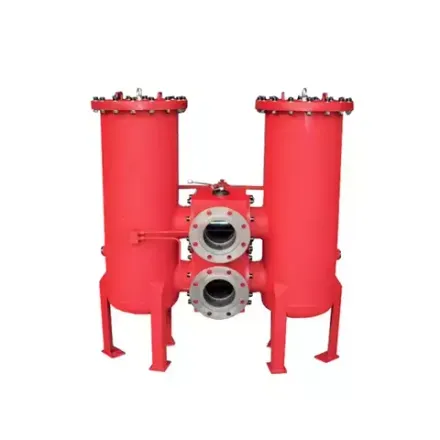

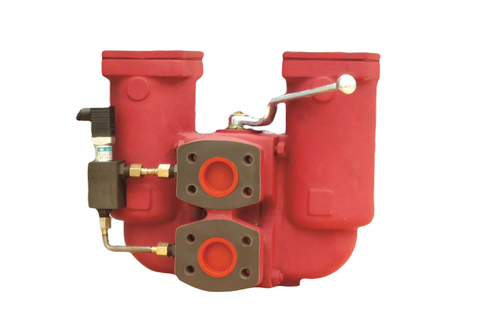

RFLD - Линейный сдвоенный фильтр на малое давление большой расход, литой корпус
Линейные сдвоенные фильтры большой производительности со сварным или чугунным корпусом, рассчитаны на рабочее давление до 64 бар, устанавливаются, как правило в сливной магистрали, и служат для защиты гидросистемы от загрязнений в возвратных трубопроводах, или магистралях, работающих при небольшом давлении.
Максимальный расход (чугунный корпус) - до 1 400 л/мин
Максимальный расход (стальной корпус) - до 16 000 л/мин
Максимальное давление (чугунный корпус) - до 25/40/64 бар
Максимальное давление (стальной корпус) - до 16 (10) бар
Типоразмер стальной корпус (чугунный корпус) от 111 до 1322
Типоразмер чугунный корпус (стальной корпус) от 1300 до 15023
Материал фильтроэлемента: стекловолокно, сетка из нержавеющей стали, бумага,
Тонкость фильтрации: 1 мкм, 3 мкм, 5 мкм, 10 мкм, 20 мкм, 25 мкм, 50 мкм, 100 мкм, 200 мкм
Материал уплотнений: NBR или FKM
Индикаторы загрязнений: визуальный, электрический, визуально-электрический
Чугунный корпус из GGG450
Стальной корпус из обычной или нержавеющей стали
Высокопроизводительные линейные фильтры RFLD рассчитаны на невысокие давления, обеспечивая фильтрацию значительных объемов гидравлических жидкостей. Наличие двух переключаемых контуров с фильтрующими элементами позволяет заменить фильтрующий элемент без прерывания фильтруемого потока.

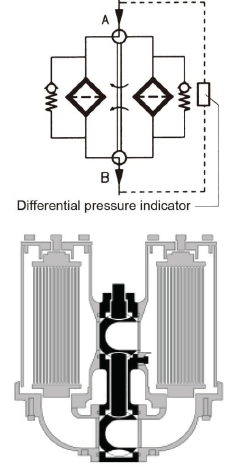

Схематическое изображение для гидравлических схем
Количество применяемых фильтроэлементов на сторону для фильтра RFLD (литой чугунный корпус) типоразмера:
111 = 1x0110R
241 = 1x0240R
33x = 1x0330R
50x = 1x0500R
66x = 1x0660R
85x = 1x0850R
95x = 1x0950R
130x = 1x1300R
132x = 1x2600R
Количество применяемых фильтроэлементов для фильтра RFLD (сварной стальной корпус) на сторону типоразмера:
130x = 1x1300R
132x = 1x2600R
250x = 3x0850R
252x = 3x1700R
400x = 5x0850R
402x = 5x1700R
520x = 4x1300R
522x = 4x2600R
650x = 5x1300R
652x = 5x2600R
780x = 6x1300R
782x = 6x2600R
1500x =10x1300R
1502x =10x2600R
Конструкция корпуса фильтра
Конструкция фильтра и соединительных элементов рассчитаны в соответствии с международными регламентирующими документами. Оба корпуса соединены между собой шаровой переключающейся арматурой с отрицательным перекрытием и соединены между собой посредством однорычажного управления.
Выравнивание давления между обеими сторонами фильтра осуществляется перед переключением при помощи специального отверстия для компенсации давления. Это отверстие открывается при помощи отдельного шарового крана и затем снова закрывается после выравнивания давления (исключениями являются конструкции из литой и нержавеющей стали). Есть возможность подключения индикатора загрязненности, а также присоединения для удаления воздуха и дренажа.
Совместимость с рабочими жидкостями
Гидравлический фильтр RFLD пригоден для работы с минеральными маслами, смазочными маслами, негорючими жидкостями, синтетическими и биологическими быстроразлагающимися маслами. Фильтрация воды и жидкостей с её высоким содержанием (т.е. более 50%) требует согласования с производителем.
Стандартные индикаторы загрязненности
При стандартном исполнении индикатор загрязненности устанавливается между входом и выходом фильтра.
Уплотнения
Пербунан (NBR) или Витон FPM для HFD-масел) по выбору.
Специальные конструктивные исполнения и принадлежности
- Диафрагма в линии компенсации давления;
- Устройство уровня;
- Присоединительные устройства для слива и удаления воздуха с шаровыми кранами и другими запорными вентилями;
- Сопрягающие фланцы доступны для всех типоразмеров;
- Арматура для переключения снабжена блокировкой (возможность герметичного закрытия);
- Другие уплотнительные материалы;
- Трубопровод для удаления воздуха со смотровыми стеклами - визуальный контроль;
- Фланцы DIN 2501 с кольцевыми уплотнениями типа О;
- Устройство для подъема крышки.
Высокопроизводительные линейные фильтры RFLD рассчитаны на невысокие давления, обеспечивая фильтрацию значительных объемов гидравлических жидкостей. Наличие двух переключаемых контуров с фильтрующими элементами позволяет заменить фильтрующий элемент без прерывания фильтруемого потока.
Схематическое изображение для гидравлических схем
Количество применяемых фильтроэлементов на сторону для фильтра RFLD (литой чугунный корпус) типоразмера:
111 = 1x0110R
241 = 1x0240R
33x = 1x0330R
50x = 1x0500R
66x = 1x0660R
85x = 1x0850R
95x = 1x0950R
130x = 1x1300R
132x = 1x2600R
Количество применяемых фильтроэлементов для фильтра RFLD (сварной стальной корпус) на сторону типоразмера:
130x = 1x1300R
132x = 1x2600R
250x = 3x0850R
252x = 3x1700R
400x = 5x0850R
402x = 5x1700R
520x = 4x1300R
522x = 4x2600R
650x = 5x1300R
652x = 5x2600R
780x = 6x1300R
782x = 6x2600R
1500x =10x1300R
1502x =10x2600R
Конструкция корпуса фильтра
Конструкция фильтра и соединительных элементов рассчитаны в соответствии с международными регламентирующими документами. Оба корпуса соединены между собой шаровой переключающейся арматурой с отрицательным перекрытием и соединены между собой посредством однорычажного управления.
Выравнивание давления между обеими сторонами фильтра осуществляется перед переключением при помощи специального отверстия для компенсации давления. Это отверстие открывается при помощи отдельного шарового крана и затем снова закрывается после выравнивания давления (исключениями являются конструкции из литой и нержавеющей стали). Есть возможность подключения индикатора загрязненности, а также присоединения для удаления воздуха и дренажа.
Совместимость с рабочими жидкостями
Гидравлический фильтр RFLD пригоден для работы с минеральными маслами, смазочными маслами, негорючими жидкостями, синтетическими и биологическими быстроразлагающимися маслами. Фильтрация воды и жидкостей с её высоким содержанием (т.е. более 50%) требует согласования с производителем.
Стандартные индикаторы загрязненности
При стандартном исполнении индикатор загрязненности устанавливается между входом и выходом фильтра.
Уплотнения
Пербунан (NBR) или Витон FPM для HFD-масел) по выбору.
Специальные конструктивные исполнения и принадлежности
- Диафрагма в линии компенсации давления;
- Устройство уровня;
- Присоединительные устройства для слива и удаления воздуха с шаровыми кранами и другими запорными вентилями;
- Сопрягающие фланцы доступны для всех типоразмеров;
- Арматура для переключения снабжена блокировкой (возможность герметичного закрытия);
- Другие уплотнительные материалы;
- Трубопровод для удаления воздуха со смотровыми стеклами - визуальный контроль;
- Фланцы DIN 2501 с кольцевыми уплотнениями типа О;
- Устройство для подъема крышки.
Высокопроизводительные линейные фильтры RFLD рассчитаны на невысокие давления, обеспечивая фильтрацию значительных объемов гидравлических жидкостей. Наличие двух переключаемых контуров с фильтрующими элементами позволяет заменить фильтрующий элемент без прерывания фильтруемого потока.
Схематическое изображение для гидравлических схем
Количество применяемых фильтроэлементов на сторону для фильтра RFLD (литой чугунный корпус) типоразмера:
111 = 1x0110R
241 = 1x0240R
33x = 1x0330R
50x = 1x0500R
66x = 1x0660R
85x = 1x0850R
95x = 1x0950R
130x = 1x1300R
132x = 1x2600R
Количество применяемых фильтроэлементов для фильтра RFLD (сварной стальной корпус) на сторону типоразмера:
130x = 1x1300R
132x = 1x2600R
250x = 3x0850R
252x = 3x1700R
400x = 5x0850R
402x = 5x1700R
520x = 4x1300R
522x = 4x2600R
650x = 5x1300R
652x = 5x2600R
780x = 6x1300R
782x = 6x2600R
1500x =10x1300R
1502x =10x2600R
Конструкция корпуса фильтра
Конструкция фильтра и соединительных элементов рассчитаны в соответствии с международными регламентирующими документами. Оба корпуса соединены между собой шаровой переключающейся арматурой с отрицательным перекрытием и соединены между собой посредством однорычажного управления.
Выравнивание давления между обеими сторонами фильтра осуществляется перед переключением при помощи специального отверстия для компенсации давления. Это отверстие открывается при помощи отдельного шарового крана и затем снова закрывается после выравнивания давления (исключениями являются конструкции из литой и нержавеющей стали). Есть возможность подключения индикатора загрязненности, а также присоединения для удаления воздуха и дренажа.
Совместимость с рабочими жидкостями
Гидравлический фильтр RFLD пригоден для работы с минеральными маслами, смазочными маслами, негорючими жидкостями, синтетическими и биологическими быстроразлагающимися маслами. Фильтрация воды и жидкостей с её высоким содержанием (т.е. более 50%) требует согласования с производителем.
Стандартные индикаторы загрязненности
При стандартном исполнении индикатор загрязненности устанавливается между входом и выходом фильтра.
Уплотнения
Пербунан (NBR) или Витон FPM для HFD-масел) по выбору.
Специальные конструктивные исполнения и принадлежности
- Диафрагма в линии компенсации давления;
- Устройство уровня;
- Присоединительные устройства для слива и удаления воздуха с шаровыми кранами и другими запорными вентилями;
- Сопрягающие фланцы доступны для всех типоразмеров;
- Арматура для переключения снабжена блокировкой (возможность герметичного закрытия);
- Другие уплотнительные материалы;
- Трубопровод для удаления воздуха со смотровыми стеклами - визуальный контроль;
- Фланцы DIN 2501 с кольцевыми уплотнениями типа О;
- Устройство для подъема крышки.
Литой чугунный корпус
Стальной сварной корпус
Литой чугунный корпус
Номинальное давление:
25 бар (RFLD 331-1321, 853)
40 бар (RFLD 111-241, 503, 662-1322)
64 бар (RFLD 332-502)
Температурный диапазон от -10 °C до +100 °C
Материал корпуса: чугун
Тип индикатора загрязнения VW
Давление срабатывания индикатора загрязнения 2 бар
Давление открытия перепускного клапана 3 бар
Рекомендуемые величины расходов
Стальной сварной корпус
Номинальное давление 16 бар
Температурный диапазон от -10 °C до +100 °C
Материал корпуса и крышки:
RFL от 1300 до 15020: сталь, сварка
RFL от 1303 до15023: нержавеющая сталь 1.4571
Тип индикатора загрязнения VW
Давление срабатывания индикатора загрязнения 2 бар
Давление открытия перепускного клапана 3 бар
Литой чугунный корпус
Стальной сварной корпус - смотрите графики в PDF каталоге выше.
