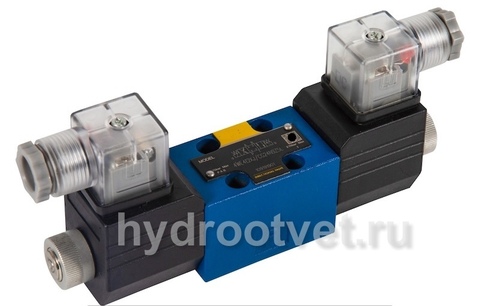

4WE4 - Гидрораспределитель золотниковый Ду 4 с электроуправлением

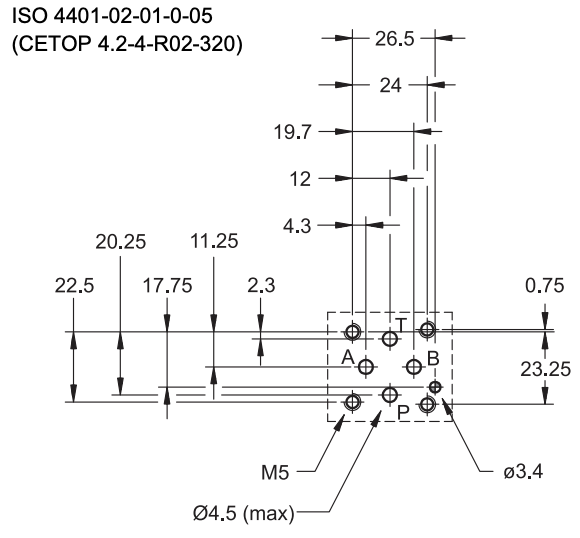

Клапаны 4WE4 - гидрораспределители 4/3, 4/2 с электромагнитами постоянного или переменного тока предназначены для направления потоков рабочей жидкости, то есть служат для управления направлением движения рабочих органов. Распределитель 4WE4 устанавливается на монтажную поверхность ISO 4401-02 или CETOPR02. Клапаны 4WE4 производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами распределителей Bosch Rexroth и Argo Hytos.
Типоразмер 4
Серия изделия 2X
Макс. рабочее давление 210 бар
Максимальный расход: 30 л/мин
Направляющий клапан WE4 - это золотниковый клапан с электромагнитным приводом, который управляет открытием, закрытием и направлением потока жидкости. Клапан состоит из корпуса клапана (1), одной или двух электромагнитных катушек (2), золотника управления (3) и одного или двух подпружиненных элементов сброса (4). В обесточенном состоянии золотник управления удерживается в своем среднем или исходном положении с помощью элементов сброса. Когда на соленоиды подается напряжение, золотник управления перемещается в одно из двух положений, регулируя поток жидкости. Для обеспечения правильной работы камера высокого давления соленоидов должна быть заполнена маслом.Усилие соленоида (2) воздействует на золотник управления (3) через толкатель (5), перемещая его из среднего положения в желаемое конечное положение. Это приводит к перетеканию жидкости из P в A или из B в T, или из P в B, или из A в T. Когда соленоид (2) отключается, золотник управления (3) возвращается в нейтральное положение под действием возвратной пружины (4). Аварийное ручное управление (6) позволяет управлять золотником управления без соленоида. Модель WE4...2X/O... Данная модель представляет собой распределительный клапан с двумя положениями переключения и двумя соленоидами, но без фиксатора или пружины. При отключении питания не существует определенного положения переключения. Модель WE4...2X/OF... Данная модель имеет два положения переключения, два соленоида и фиксатор, поэтому соответствующее положение переключения фиксируется и непрерывное питание не требуется.Если два или более клапана имеют общую возвратную трубку, золотник может работать неправильно из-за скачков давления, особенно в случае клапанов с фиксатором. Чтобы предотвратить это, рекомендуется либо использовать отдельную возвратную трубку для каждого клапана, либо установить обратный клапан в трубопроводе резервуара. Если позволяют условия монтажа, можно также установить обратный клапан (обратное давление около 2 бар). Вставной дроссельный клапан: Если поток превышает максимальную мощность клапана во время изменения направления при данных условиях работы, рекомендуется использовать вставной дроссель для порта P.
Взаимозаменяемость с распределителями Ду4 Арго Хитос (Argo Hytos)
Направляющий клапан WE4 - это золотниковый клапан с электромагнитным приводом, который управляет открытием, закрытием и направлением потока жидкости. Клапан состоит из корпуса клапана (1), одной или двух электромагнитных катушек (2), золотника управления (3) и одного или двух подпружиненных элементов сброса (4). В обесточенном состоянии золотник управления удерживается в своем среднем или исходном положении с помощью элементов сброса. Когда на соленоиды подается напряжение, золотник управления перемещается в одно из двух положений, регулируя поток жидкости. Для обеспечения правильной работы камера высокого давления соленоидов должна быть заполнена маслом.Усилие соленоида (2) воздействует на золотник управления (3) через толкатель (5), перемещая его из среднего положения в желаемое конечное положение. Это приводит к перетеканию жидкости из P в A или из B в T, или из P в B, или из A в T. Когда соленоид (2) отключается, золотник управления (3) возвращается в нейтральное положение под действием возвратной пружины (4). Аварийное ручное управление (6) позволяет управлять золотником управления без соленоида. Модель WE4...2X/O... Данная модель представляет собой распределительный клапан с двумя положениями переключения и двумя соленоидами, но без фиксатора или пружины. При отключении питания не существует определенного положения переключения. Модель WE4...2X/OF... Данная модель имеет два положения переключения, два соленоида и фиксатор, поэтому соответствующее положение переключения фиксируется и непрерывное питание не требуется.Если два или более клапана имеют общую возвратную трубку, золотник может работать неправильно из-за скачков давления, особенно в случае клапанов с фиксатором. Чтобы предотвратить это, рекомендуется либо использовать отдельную возвратную трубку для каждого клапана, либо установить обратный клапан в трубопроводе резервуара. Если позволяют условия монтажа, можно также установить обратный клапан (обратное давление около 2 бар). Вставной дроссельный клапан: Если поток превышает максимальную мощность клапана во время изменения направления при данных условиях работы, рекомендуется использовать вставной дроссель для порта P.
Взаимозаменяемость с распределителями Ду4 Арго Хитос (Argo Hytos)
(Измерено при использовании HLP46, t = 40°C ± 5°C)
Указанные пределы производительности действительны при использовании клапанов с потоком в обоих направлениях (т.е. поток из P в A с обратным потоком из B в T). Благодаря гидравлическому усилию внутри клапана допустимый предел производительности, когда масло течет в одном направлении, значительно ниже. Предельные значения производительности измеряются с помощью электромагнитной катушки при рабочей температуре и пониженном напряжении на 10% без предустановленного резервуара.
Обратный поток масла (независимо от соотношения площадей) Другие ограничения эффективности переключения доступны по запросу
На сайте представлены далеко не все варианты клапанов Рексрот*, аналоги которых мы предлагаем
Ниже приведен список артикулов клапана Bosch Rexroth 4WE4, аналоги которых мы также можем предоставить или подобрать замену.
Если Вы нашли нужный артикул или код клапана в списке ниже или, наоборот, затрудняетесь это сделать - напишите нам, мы ответим оперативно.
| 4WE 4 Y2X/EG24N9K4 | R900770149 |
| 4WE 4 J2X/EG24N9K4 | R900770148 |
| 4WE 4 H2X/EG24N9K4 | R901007615 |
| 4WE 4 G2X/EG24N9K4 | R901007609 |
| 4WE 4 EB2X/EG24N9K4 | R901148556 |
| 4WE 4 E2X/EG24N9K4 | R900770147 |
| 4WE 4 D2X/OFEG24N9K4 | R900770145 |
| 4WE 4 D2X/EG24N9K4 | R900770141 |
| 4WE 4 C2X/EG24N9K4 | R901042646 |
