Запчасти для гидронасоса Rexroth A22VG45

Запчасти для насосов A22VG Rexroth моделей A22VG45 A22VG045 A20VG45 A20VG045.

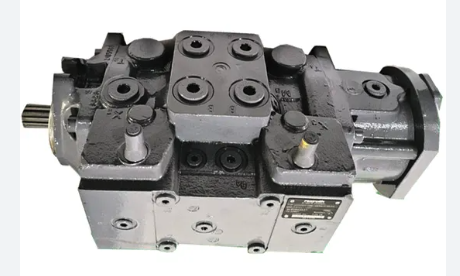

Гидронасос Bosch Rexroth A22VG45 — это регулируемый аксиально-поршневой сдвоенный насос с наклонной шайбой, разработанный для работы в закрытых гидросистемах высокого давления. Ниже приведены описание основных запчастей (качающего узла), причины их износа и сферы применения агрегата.

Основные запчасти для A22VG45 и их описание

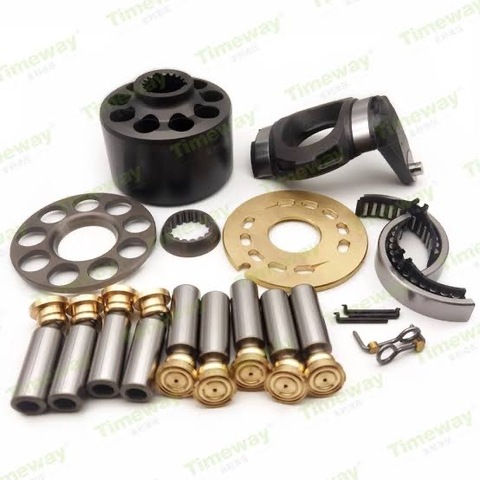

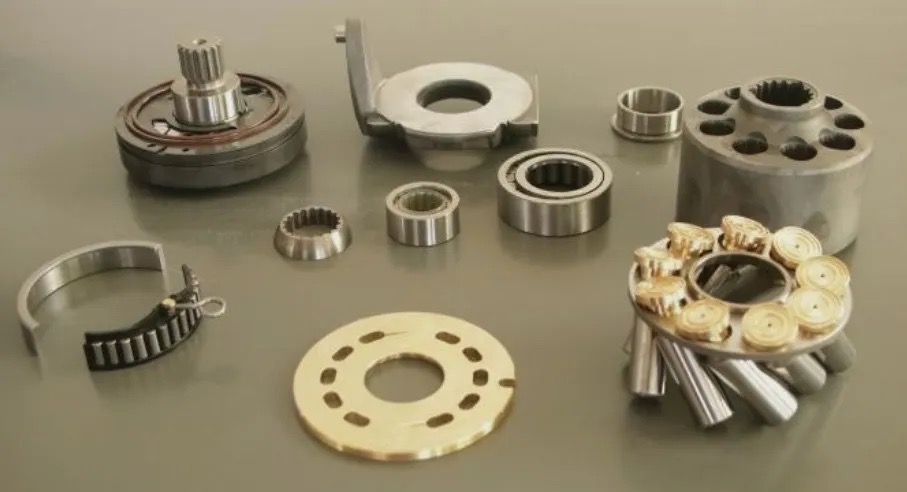

Для ремонта насоса A22VG45 поставляются как отдельные детали, так и готовые ремкомплекты (так называемый качающий узел или Rotary Group):

• Блок цилиндров (Cylinder Block): Центральная вращающаяся деталь с отверстиями, в которых двигаются поршни. Изготавливается из высокопрочной стали, служит для создания давления рабочей жидкости.
• Поршни с подпятниками (Pistons with shoes): Комплект из 9 поршней. Они совершают возвратно-поступательные движения в блоке цилиндров, нагнетая масло. Подпятники скользят по наклонной шайбе.
• Распределительная плита / клапанная пластина (Valve Plate): Неподвижная пластина с серповидными отверстиями для разделения зон всасывания и нагнетания. Бывает левого (L) и правого (R) вращения.
• Наклонная шайба (Swash Plate) и опорные подшипники (Saddle Bearings): Задает ход поршней. Изменение угла наклона шайбы регулирует объем подачи жидкости.
• Прижимная плита (Retainer Plate) и направляющая сфера (Ball Guide): Удерживают подпятники поршней, фиксируя их относительно наклонной шайбы и центральной оси.
• Вал привода (Drive Shaft): Передает крутящий момент от двигателя к вращающимся элементам насоса.
• Насос подпитки (Charge Pump): Интегрированный шестеренчатый насос, который компенсирует внутренние утечки и поддерживает давление в системе управления.
• Комплект уплотнений и манжеты (Seal Kit): Включает сальник вала (манжету 40x62x6) и резиновые уплотнительные кольца (O-Rings) из термостойкого фторкаучука (FKM/Viton) для предотвращения утечек масла.

Что чаще всего выходит из строя у аксиально-поршневых насосов?

Наибольшему износу подвержены трущиеся пары: поршень — цилиндр и зеркало блока — распределительная плита. Причиной поломки обычно становится использование загрязненного гидравлического масла, перегрев или работа на экстремальных давлениях (номинальное давление насоса — 350 бар, пиковое — до 420 бар).

Применение гидронасоса A22VG45

Благодаря своей компактности, надежности и способности плавно менять направление потока жидкости, сдвоенный насос A22VG45 активно применяется в гидростатических трансмиссиях (ГСТ) тяжелой спецтехники:

Дорожно-строительная техника:

• Асфальтоукладчики и дорожные фрезы
• Грунтовые и асфальтовые катки
• Колесные и гусеничные экскаваторы

Коммунальная и погрузочная техника:

• Фронтальные и телескопические погрузчики
• Мини-погрузчики с бортовым поворотом (например, Bobcat, Caterpillar)

Сельскохозяйственные машины:

• Зерноуборочные и кормоуборочные комбайны
• Тяжелые тракторы

Промышленное оборудование:

• Буровые установки и горношахтные машины.
