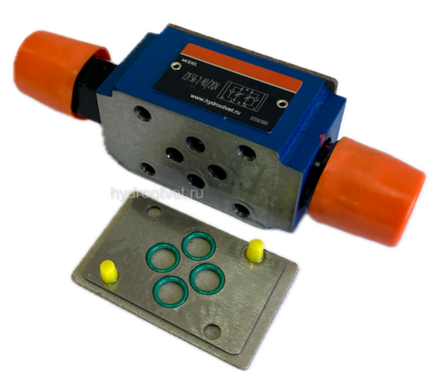

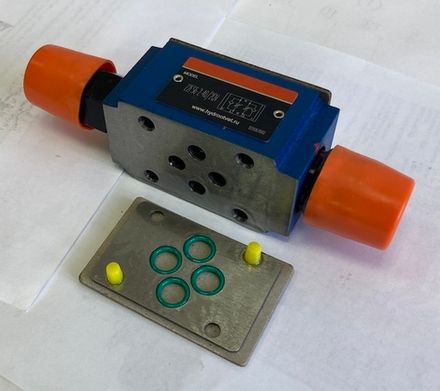

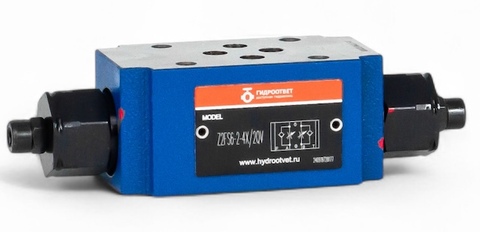

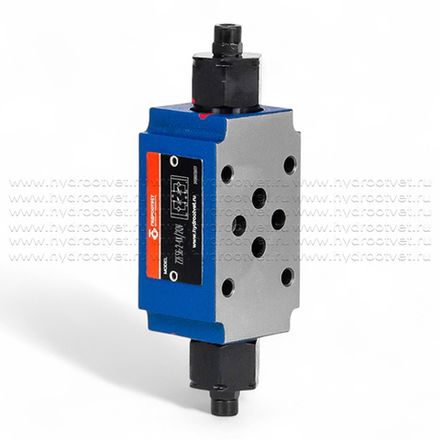

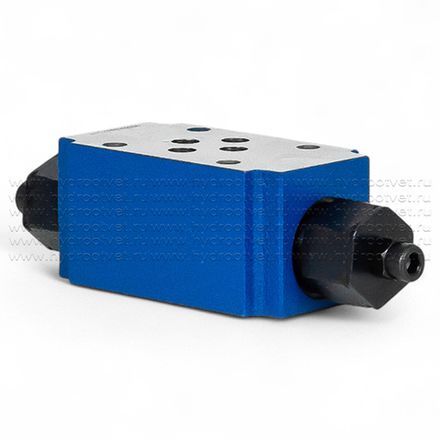

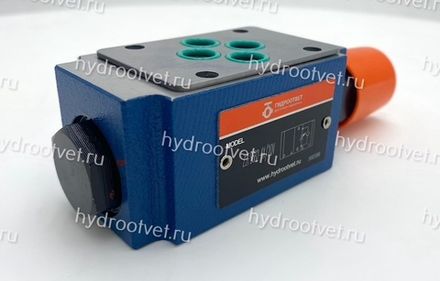

Z2FS6 - Дроссель Ду 6 модульного монтажа
Дроссель Z2FS6 с условным проходом Ду 6 выполнен в виде плиты для модульного монтажа по типоразмеру Ду6 (ISO 4401-03 или CETOP03). Дроссель Z2FS6 представляет собой два дросселя с обратными клапанами, установленных в каналах А и В, (или один дроссель с обратным клапаном, установленный только в канале А или канале В) и предназначен для бесступенчатой регулировки расхода масла в гидросистеме, то есть скорости исполнительного механизма (гидроцилиндра, например) в обоих или в одном направлениях движения. Клапаны Z2FS6 производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда.
Типоразмер 6
Серия изделия 4X
Макс. рабочее давление 315 бар
Максимальный расход: 80 л/мин
Особенности:
- Клапан промежуточной плиты
- Схема расположения монтажных отверстий согласно DIN 24 340 форме A, без отверстия для фиксации (стандарт)
- Схема расположения монтажных отверстий согласно ISO 4401 и CETOPRP 121 H, с отверстием для фиксации, (обозначение при заказе …/60 в конце обозначения типа клапана)
- 4 регулировочных элемента:
- Регулировочный винт с контргайкой и защитным колпачком
- Запираемая поворотная ручка со шкалой
- Шпиндель с внутренним шестигранником и шкалой
- Поворотная ручка со шкалой
- Для ограничения основного объемного расхода или объемного расхода управления 2 порта потребителя
- Для дросселирования подводимого или отводимого потока

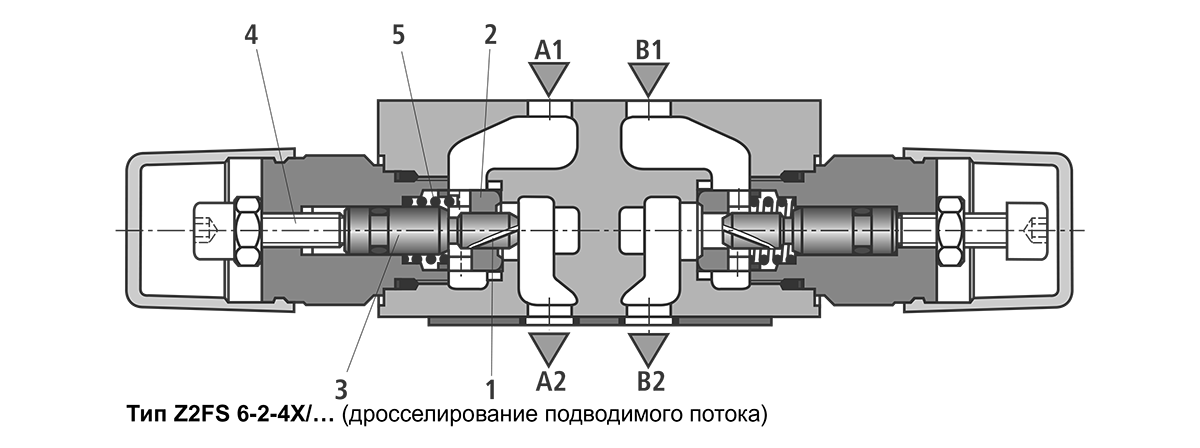

Функция, сечение
Клапаны типа Z2FS 6 представляют собой сдвоенные дроссели с обратным клапаном в виде промежуточных плит. Они предназначены для ограничения основного объемного расхода и объемного расхода управления у одного или двух портов потребителя. Два дросселя с обратным клапаном, расположенные симметрично друг к другу, ограничивают поток в одном направлении и обеспечивают в обратном направлении свободный обратный поток. При дросселировании подводимого потока рабочая жидкость поступает по каналу A1 через дроссельный элемент (1), который состоит из седла (2) клапана и золотника (3) с дросселем, к потребителю A2. Осевую регулировку золотника (3) с дросселем выполняет регулировочный винт (4), чем обеспечивается возможность регулирования дроссельного элемента (1). Рабочая жидкость, текущая назад от потребителя A2, перемещает седло (2) клапана к пружине (5) по направлению к золотнику (3) с дросселем, выступая таким образом в качестве обратного клапана для свободного потока. В зависимости от положения при монтаже может возникнуть эффект дросселирования портимого или отводи- мого потока.
Ограничение основного объемного расхода (исполнение ..2Q..) Для изменения скорости потребителя (ограничения основного объем- ного расхода) сдвоенный дроссель с обратным клапаном устанавли- вается между гидрораспределителем и присоединительной плитой.
Ограничение объемного расхода управления (исполнение ..1Q..) Для гидрораспределителей непрямого управления сдвоенный дрос- сель с обратным клапаном устанавливается с целью регулирования времени переключения (ограничения управляющего расхода). Он устанавливается между управляющим и главным клапаном.
Особенности:
- Клапан промежуточной плиты
- Схема расположения монтажных отверстий согласно DIN 24 340 форме A, без отверстия для фиксации (стандарт)
- Схема расположения монтажных отверстий согласно ISO 4401 и CETOPRP 121 H, с отверстием для фиксации, (обозначение при заказе …/60 в конце обозначения типа клапана)
- 4 регулировочных элемента:
- Регулировочный винт с контргайкой и защитным колпачком
- Запираемая поворотная ручка со шкалой
- Шпиндель с внутренним шестигранником и шкалой
- Поворотная ручка со шкалой
- Для ограничения основного объемного расхода или объемного расхода управления 2 порта потребителя
- Для дросселирования подводимого или отводимого потока
Функция, сечение
Клапаны типа Z2FS 6 представляют собой сдвоенные дроссели с обратным клапаном в виде промежуточных плит. Они предназначены для ограничения основного объемного расхода и объемного расхода управления у одного или двух портов потребителя. Два дросселя с обратным клапаном, расположенные симметрично друг к другу, ограничивают поток в одном направлении и обеспечивают в обратном направлении свободный обратный поток. При дросселировании подводимого потока рабочая жидкость поступает по каналу A1 через дроссельный элемент (1), который состоит из седла (2) клапана и золотника (3) с дросселем, к потребителю A2. Осевую регулировку золотника (3) с дросселем выполняет регулировочный винт (4), чем обеспечивается возможность регулирования дроссельного элемента (1). Рабочая жидкость, текущая назад от потребителя A2, перемещает седло (2) клапана к пружине (5) по направлению к золотнику (3) с дросселем, выступая таким образом в качестве обратного клапана для свободного потока. В зависимости от положения при монтаже может возникнуть эффект дросселирования портимого или отводи- мого потока.
Ограничение основного объемного расхода (исполнение ..2Q..) Для изменения скорости потребителя (ограничения основного объем- ного расхода) сдвоенный дроссель с обратным клапаном устанавли- вается между гидрораспределителем и присоединительной плитой.
Ограничение объемного расхода управления (исполнение ..1Q..) Для гидрораспределителей непрямого управления сдвоенный дрос- сель с обратным клапаном устанавливается с целью регулирования времени переключения (ограничения управляющего расхода). Он устанавливается между управляющим и главным клапаном.
Особенности:
- Клапан промежуточной плиты
- Схема расположения монтажных отверстий согласно DIN 24 340 форме A, без отверстия для фиксации (стандарт)
- Схема расположения монтажных отверстий согласно ISO 4401 и CETOPRP 121 H, с отверстием для фиксации, (обозначение при заказе …/60 в конце обозначения типа клапана)
- 4 регулировочных элемента:
- Регулировочный винт с контргайкой и защитным колпачком
- Запираемая поворотная ручка со шкалой
- Шпиндель с внутренним шестигранником и шкалой
- Поворотная ручка со шкалой
- Для ограничения основного объемного расхода или объемного расхода управления 2 порта потребителя
- Для дросселирования подводимого или отводимого потока
Функция, сечение
Клапаны типа Z2FS 6 представляют собой сдвоенные дроссели с обратным клапаном в виде промежуточных плит. Они предназначены для ограничения основного объемного расхода и объемного расхода управления у одного или двух портов потребителя. Два дросселя с обратным клапаном, расположенные симметрично друг к другу, ограничивают поток в одном направлении и обеспечивают в обратном направлении свободный обратный поток. При дросселировании подводимого потока рабочая жидкость поступает по каналу A1 через дроссельный элемент (1), который состоит из седла (2) клапана и золотника (3) с дросселем, к потребителю A2. Осевую регулировку золотника (3) с дросселем выполняет регулировочный винт (4), чем обеспечивается возможность регулирования дроссельного элемента (1). Рабочая жидкость, текущая назад от потребителя A2, перемещает седло (2) клапана к пружине (5) по направлению к золотнику (3) с дросселем, выступая таким образом в качестве обратного клапана для свободного потока. В зависимости от положения при монтаже может возникнуть эффект дросселирования портимого или отводи- мого потока.
Ограничение основного объемного расхода (исполнение ..2Q..) Для изменения скорости потребителя (ограничения основного объем- ного расхода) сдвоенный дроссель с обратным клапаном устанавли- вается между гидрораспределителем и присоединительной плитой.
Ограничение объемного расхода управления (исполнение ..1Q..) Для гидрораспределителей непрямого управления сдвоенный дрос- сель с обратным клапаном устанавливается с целью регулирования времени переключения (ограничения управляющего расхода). Он устанавливается между управляющим и главным клапаном.
Условные обозначения
1. Табличка
2. Регулировочный элемент "2"
3. Регулировочный элемент "3"
5. Регулировочный элемент "7"
6. Место, необходимое для удаления ключа
7. Крепежные отверстия клапана
8. Контргайка SW 10
9. Регулировочный винт/шпиндель для изменения площади проходного сечения (внутренний шестигранник SW 5)
10. Одинаковые уплотнительные кольца для портов A, B, P и T
11. Пластина уплотнительного кольца
12. для любой регулировки:
Вращение влево = увеличение объемного расхода
Вращение вправо = уменьшение объемного расхода
13. Переход с дросселирования подво- димого потока на дросселирование отводимого потока осуществляется поворотом агрегата вокруг оси “X”—”X”
14. Ход
15. Заглушка SW22
Крепежные винты клапана M5 DIN 912-10.9, Момент затяжки MA = 8,9 Нм, крепежные винты клапана заказываются отдельно
Схема расположения монтажных отверстий согласно ISO 4401 и CETOP-RP 121 H с отверстием для фиксации Ø 4 x 4 мм в глубину
