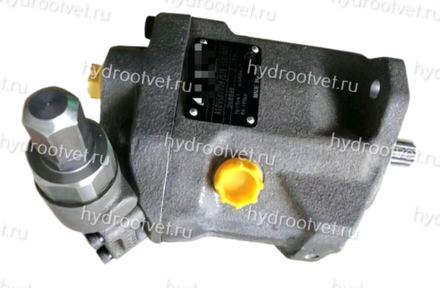

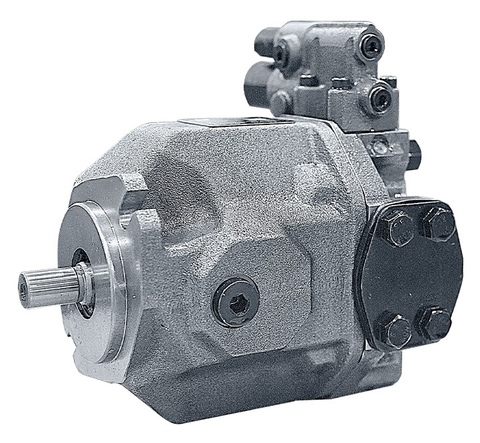

A10VSO - насос регулируемый для открытых систем

• аксиально - поршневый насос с наклонной шайбой для открытых гидростатических систем
• подача пропорциональна скорости вращения и рабочему объему
• поворотом наклонного диска бесступенчато регулируется подача
• монтажный фланец ISO
• присоединительные фланцы SAE-метрические
• 2 дренажных выхода
• хорошие характеристики всасывания
• допускает длительную работу при давлении 280 bar
• низкий уровень шума
• высокий ресурс
• возможна осевая и радиальная нагрузка на вал
• высокая удельная весовая мощность
• разнообразные программы регулирования
• быстродействующее регулирование
• возможна комбинация насосов для раздельных потоков

Принцип работы и конструкция

Регулируемый аксиально-поршневой насос создает, регулирует поток рабочей жидкости и регулирует его расход. Насос модели A10VO предназначен для мобильного применения, например в строительных машинах. Насос A10VSO предназначен для стационарного применения, например на станках.
Насосы A10VO, A10VSO, A10VNO, A10VSNO представляют собой регулируемые насосы с аксиально-поршневой роторной группой в исполнении с наклонной шайбой для гидростатических приводов в открытом контуре. Объемный расход пропорционален частоте вращения приводного вала и объему насоса. За счет регулировки поворотного балансира (13) возможно бесступенчатое изменение объемного расхода. В аксиально-поршневых агрегатах с наклонной шайбой поршни (11) расположены соосно приводному валу (1). В открытом контуре рабочая жидкость подается от бака к гидравлическому насосу, а затем к потребителю, например гидравлическому мотору. От потребителя рабочая жидкость возвращается обратно в бак.

Конструкция изделия A10VO

1 Приводной вал
2 Пружина
3 Наклонная шайба
4 Исполнительный поршень
5 Клапан управления
6 Сторона высокого давления
7 Плита блока управления (Распределительная плита)
8 Монтажная плита
9 Сторона всасывания
10 Цилиндр
11 Поршень
12 Контактный башмак
13 Поворотный балансир

Приводной вал (1) приводится в действие приводным двигателем с определенным крутящим моментом и частотой вращения. С помощью зубчатого зацепления приводной вал приводит во вращение цилиндр (10). При каждом обороте выполняется ход поршней (11) в полости цилиндров, величина которого зависит от угла наклона поворотного балансира (13). Контактные башмаки (12) с поршнями удерживаются на поверхности скольжения поворотного балансира и направляются посредством прижимной плиты (3). Благодаря наклону поворотного балансира каждый поршень во время оборота проходит нижнюю и верхнюю мертвые точки и возвращается в исходное положение. При этом через два управляющих окна в плите блока управления (7) подается и отводится рабочая жидкость в количестве, соответствующем рабочему объему. На стороне всасывания (9) рабочая жидкость подается в увеличивающуюся поршневую камеру. Одновременно с этим на стороне высокого давления (6) рабочая жидкость вытесняется поршнями из полости цилиндра в гидравлическую систему. Угол наклона поворотного балансира (13) регулируется бесступенчато. Регулировка угла наклона приводит к изменению хода поршня и, следовательно, объема насоса. Регулировка поворотного балансира осуществляется гидравлически с помощью управляющего поршня. Поворотный балансир плавно перемещается на поворотных опорах. В напорном режиме поворотный балансир удерживается в равновесии за счет поворотных усилий роторной группы, возникающих вследствие эксцентричного расположения поворотного балансира на опорах и действия рабочего давления. В безнапорном состоянии пружина (2) прижимает поворотный балансир на максимальный угол наклона. При увеличении угла наклона рабочий объем насоса увеличивается, при уменьшении — соответственно, уменьшается.

Регуляторы насоса

DR Регулятор давления

Регулятор давления ограничивает давление в системе в пределах диапазона регулирования насоса. При этом насос подаёт то количество жидкости, которое расходуется у потребителя. Давление может уста навли ваться бесступенчато.

B Присоединение давления
S Присоединение всасывания
L, L1 Присоединение дренажа (L1 заперт)

DRG Регулятор давления с внешним управлением

Функции и оснащение подобны DR. Для отдельного управления к входу “X" может быть подключён напорный клапан, который заказывается дополнительно. На управляющем распределителе настраивается дифференциальное давление 20 bar (стандарт), потребляемый на регулирование расход 1,5 L/min. Возможна другая настройка (в диапазоне 10-22 bar)
при соответствующем указании в заказе. В качестве отдельного напорного клапана мы рекомендуем: DBDS6 (гидравлическ.) или DBETR с дросселем 0 0,8 в P (электрич.). Максимальная длина трубопровода управления не
более 2 метров.

X = Вход управляющего давления

DFR/DFR1 Регулятор давления и подачи

Дополнительно к функции ограничения давления в насосе может регулироваться подача по перепаду давления на потребителе (например на дросселе). Насос в этом случае имеет подачу, соответствующую расходу на потребителе.
В исполнеии DFR1 отсутствует присоединение X к баку. Функционирование и установка регулятора давления описаны выше.

DFLR Регулятор давления - подачи - мощности

Для достижения постоянно приводно момента при переменном рабочем давлении наклон диска (и, соответственно, подача) так регулируется, что произведение подачи и давления остаётся постоянным. Регулирование подачи возможно в зоне между характеристиками мощности

На сайте представлены далеко не все варианты аксиально-поршневых насосов Рексрот*, аналоги которых мы предлагаем. Ниже приведен список артикулов насоса Bosch Rexroth A10VSO, аналоги которых мы также можем предоставить или подобрать замену.
Если Вы нашли нужный артикул или код насоса в списке ниже или, наоборот, затрудняетесь это сделать - напишите нам, мы ответим оперативно.
