RFLD - Линейный сдвоенный фильтр на малое давление, сварной корпус
Линейные сдвоенные фильтры большой производительности со сварным корпусом, рассчитаны на рабочее давление до 16 бар, устанавливаются, как правило в сливной магистрали, и служат для защиты гидросистемы от загрязнений в возвратных трубопроводах, или магистралях, работающих при небольшом давлении.
Максимальный расход (стальной корпус) - до 16 000 л/мин
Максимальное давление (стальной корпус) - до 16 (10) бар
Типоразмер чугунный корпус (стальной корпус) от 1300 до 15023
Материал фильтроэлемента: стекловолокно, сетка из нержавеющей стали, бумага,
Тонкость фильтрации: 3 мкм, 5 мкм, 10 мкм, 20 мкм, 25 мкм, 50 мкм, 100 мкм, 200 мкм
Материал уплотнений: NBR или FKM
Индикаторы загрязнений: визуальный, электрический, визуально-электрический
Стальной корпус из обычной или нержавеющей стали
| Рабочее давление | 16 бар |
| Максимальный расход | 22 000 л/мин |
| Тонкость фильтрации | 3 - 200 мкм |
Высокопроизводительные линейные фильтры RFLD рассчитаны на невысокие давления, обеспечивая фильтрацию значительных объемов гидравлических жидкостей. Наличие двух переключаемых контуров с фильтрующими элементами позволяет заменить фильтрующий элемент без прерывания фильтруемого потока.
Количество применяемых фильтроэлементов для фильтра RFLD (сварной стальной корпус) на сторону типоразмера:
130x = 1x1300R
132x = 1x2600R
250x = 3x0850R
252x = 3x1700R
400x = 5x0850R
402x = 5x1700R
520x = 4x1300R
522x = 4x2600R
650x = 5x1300R
652x = 5x2600R
780x = 6x1300R
782x = 6x2600R
1500x =10x1300R
1502x =10x2600R

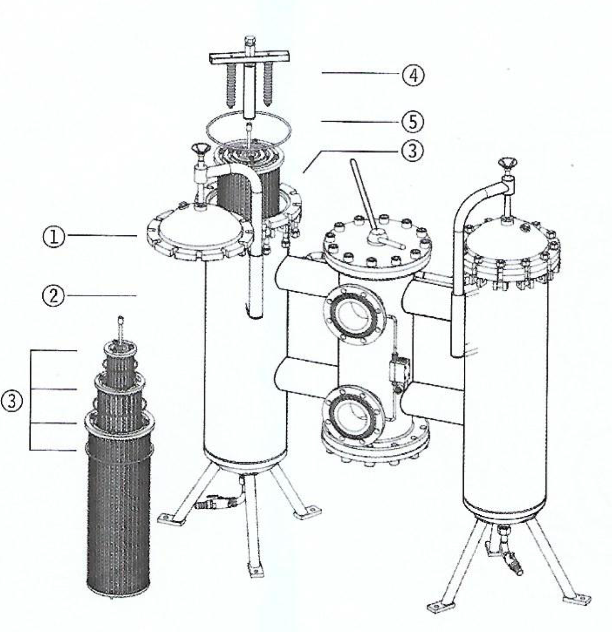

Конструкция корпуса фильтра
Конструкция фильтра и соединительных элементов рассчитаны в соответствии с международными регламентирующими документами. Оба корпуса соединены между собой шаровой переключающейся арматурой с отрицательным перекрытием и соединены между собой посредством однорычажного управления.
Выравнивание давления между обеими сторонами фильтра осуществляется перед переключением при помощи специального отверстия для компенсации давления. Это отверстие открывается при помощи отдельного шарового крана и затем снова закрывается после выравнивания давления (исключениями являются конструкции из литой и нержавеющей стали). Есть возможность подключения индикатора загрязненности, а также присоединения для удаления воздуха и дренажа.
Совместимость с рабочими жидкостями
Гидравлический фильтр RFLD пригоден для работы с минеральными маслами, смазочными маслами, негорючими жидкостями, синтетическими и биологическими быстроразлагающимися маслами. Фильтрация воды и жидкостей с её высоким содержанием (т.е. более 50%) требует согласования с производителем.
Стандартные индикаторы загрязненности

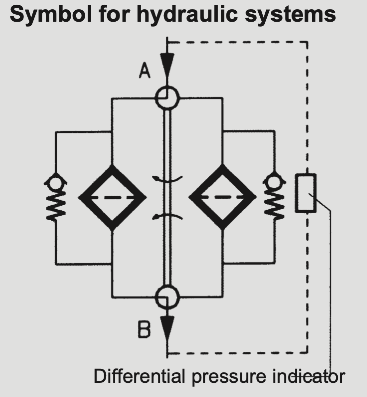

При стандартном исполнении индикатор загрязненности устанавливается между входом и выходом фильтра.
Уплотнения
Пербунан (NBR) или Витон FPM для HFD-масел) по выбору.
Высокопроизводительные линейные фильтры RFLD рассчитаны на невысокие давления, обеспечивая фильтрацию значительных объемов гидравлических жидкостей. Наличие двух переключаемых контуров с фильтрующими элементами позволяет заменить фильтрующий элемент без прерывания фильтруемого потока.
Количество применяемых фильтроэлементов для фильтра RFLD (сварной стальной корпус) на сторону типоразмера:
130x = 1x1300R
132x = 1x2600R
250x = 3x0850R
252x = 3x1700R
400x = 5x0850R
402x = 5x1700R
520x = 4x1300R
522x = 4x2600R
650x = 5x1300R
652x = 5x2600R
780x = 6x1300R
782x = 6x2600R
1500x =10x1300R
1502x =10x2600R
Конструкция корпуса фильтра
Конструкция фильтра и соединительных элементов рассчитаны в соответствии с международными регламентирующими документами. Оба корпуса соединены между собой шаровой переключающейся арматурой с отрицательным перекрытием и соединены между собой посредством однорычажного управления.
Выравнивание давления между обеими сторонами фильтра осуществляется перед переключением при помощи специального отверстия для компенсации давления. Это отверстие открывается при помощи отдельного шарового крана и затем снова закрывается после выравнивания давления (исключениями являются конструкции из литой и нержавеющей стали). Есть возможность подключения индикатора загрязненности, а также присоединения для удаления воздуха и дренажа.
Совместимость с рабочими жидкостями
Гидравлический фильтр RFLD пригоден для работы с минеральными маслами, смазочными маслами, негорючими жидкостями, синтетическими и биологическими быстроразлагающимися маслами. Фильтрация воды и жидкостей с её высоким содержанием (т.е. более 50%) требует согласования с производителем.
Стандартные индикаторы загрязненности
При стандартном исполнении индикатор загрязненности устанавливается между входом и выходом фильтра.
Уплотнения
Пербунан (NBR) или Витон FPM для HFD-масел) по выбору.

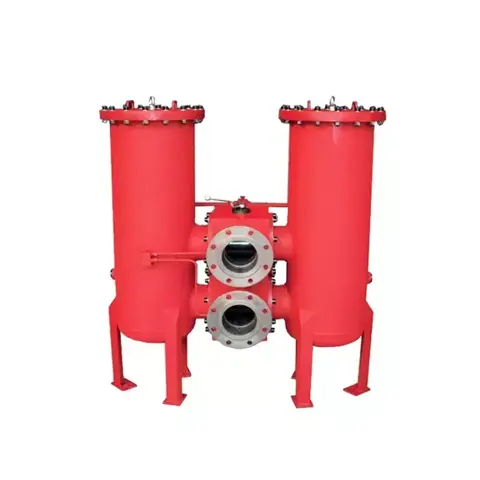

Стальной сварной корпус
