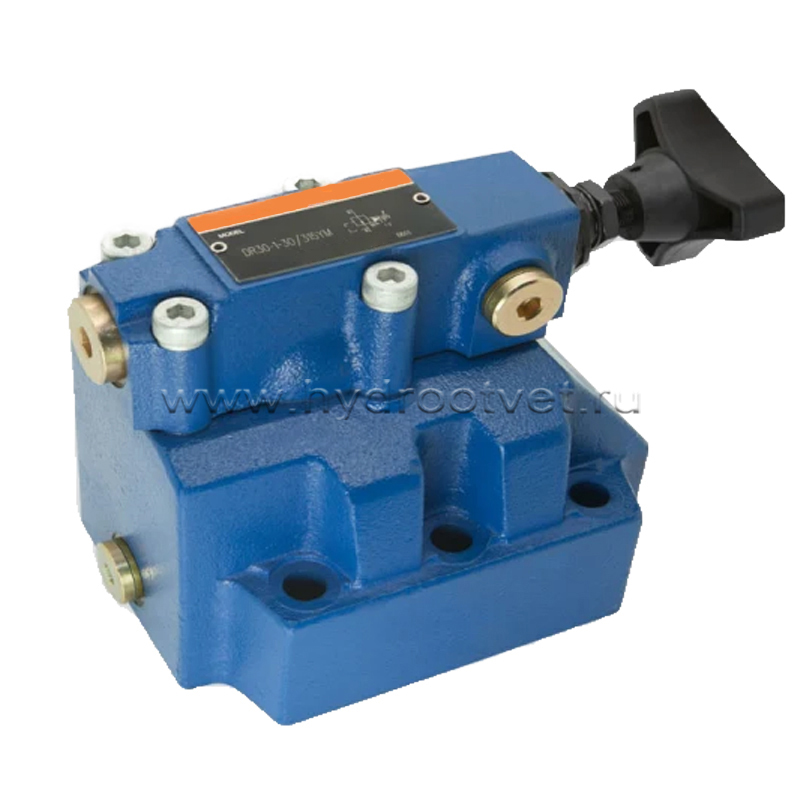

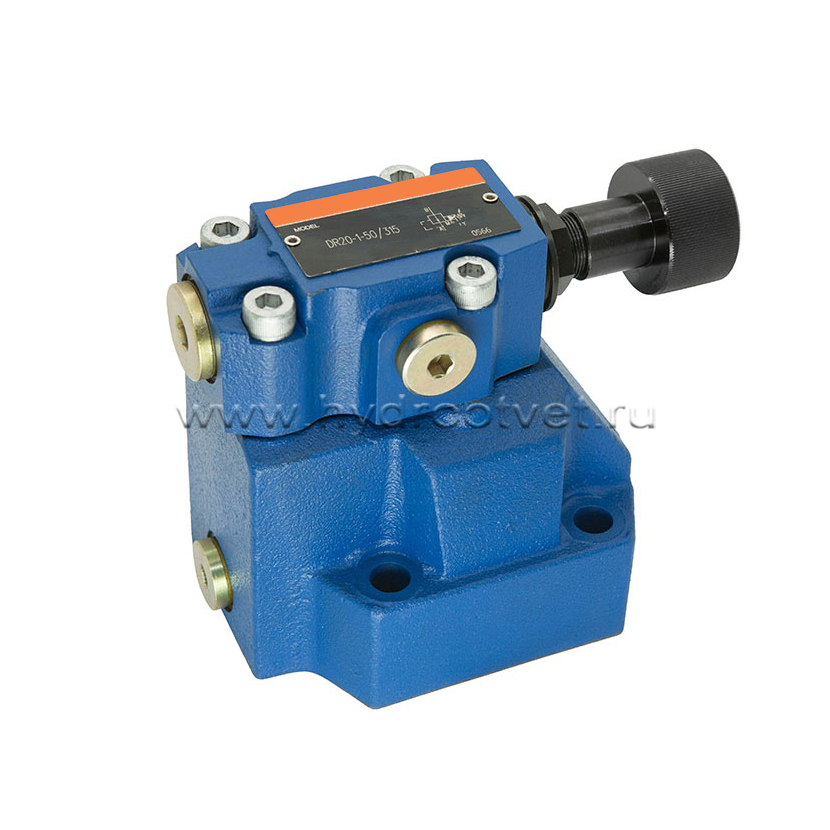

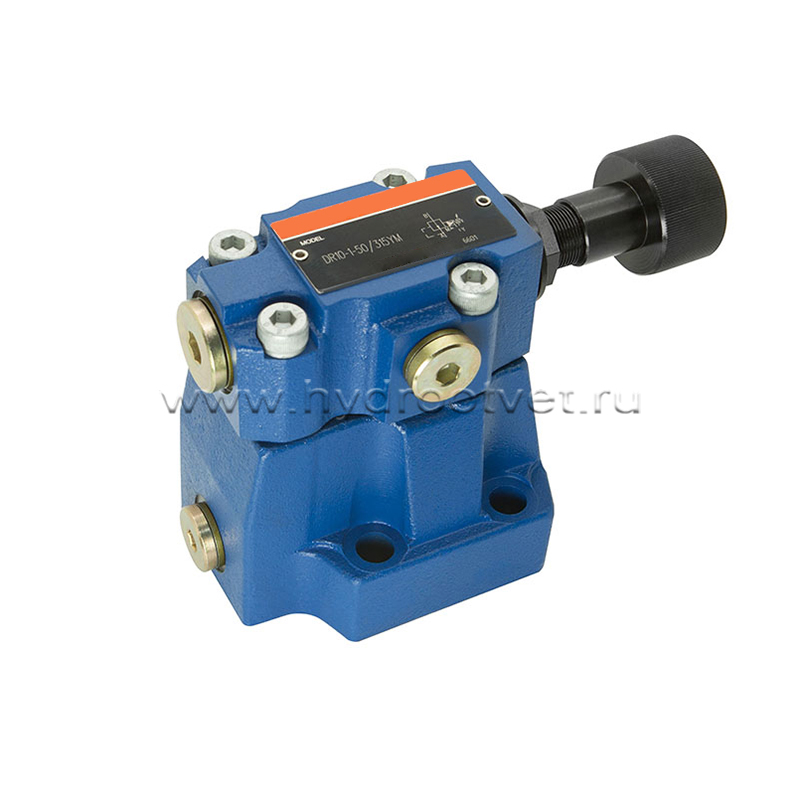

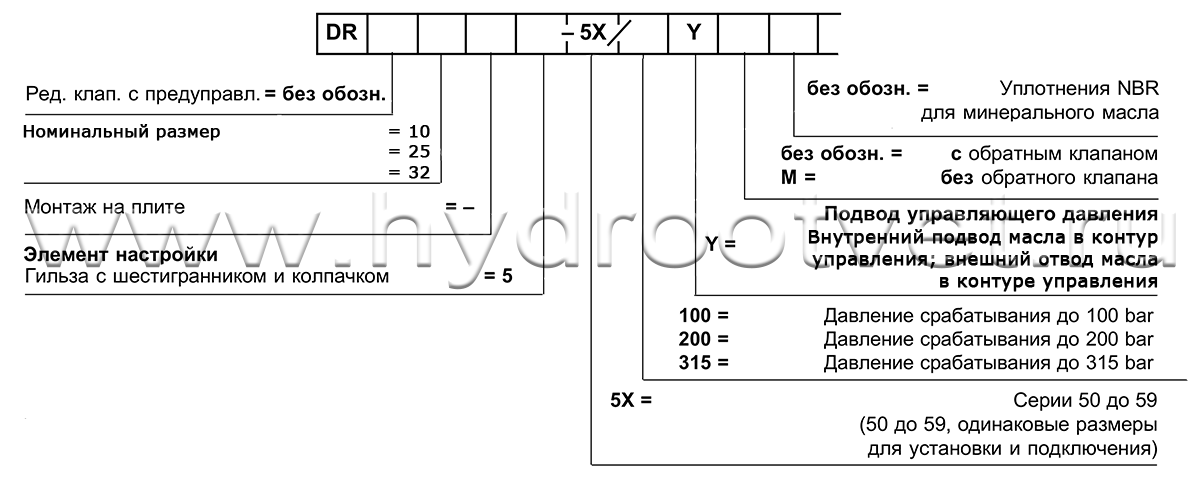

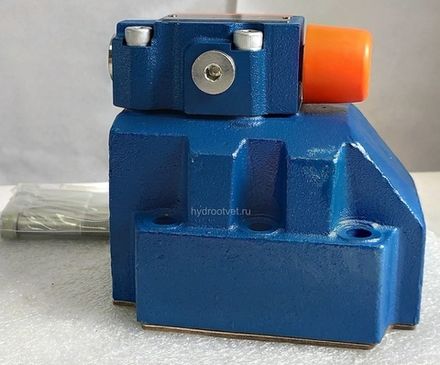

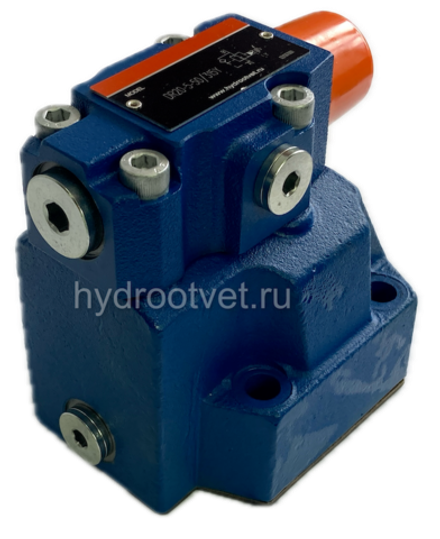

Особенности:
- для монтажа на плите: присоединит. отверстия по DIN 24 340 form D, ISO 5781 и CETOP–RP 121 H.
- с резьбовым присоединением (по запросу)
- для монтажа в гидроблок (по запросу)
- 1 элемент управления: гильза с шестигранником и колпачком
- 4 уровня давления
- с обратным клапаном, по выбору (только для монтажа на плите)

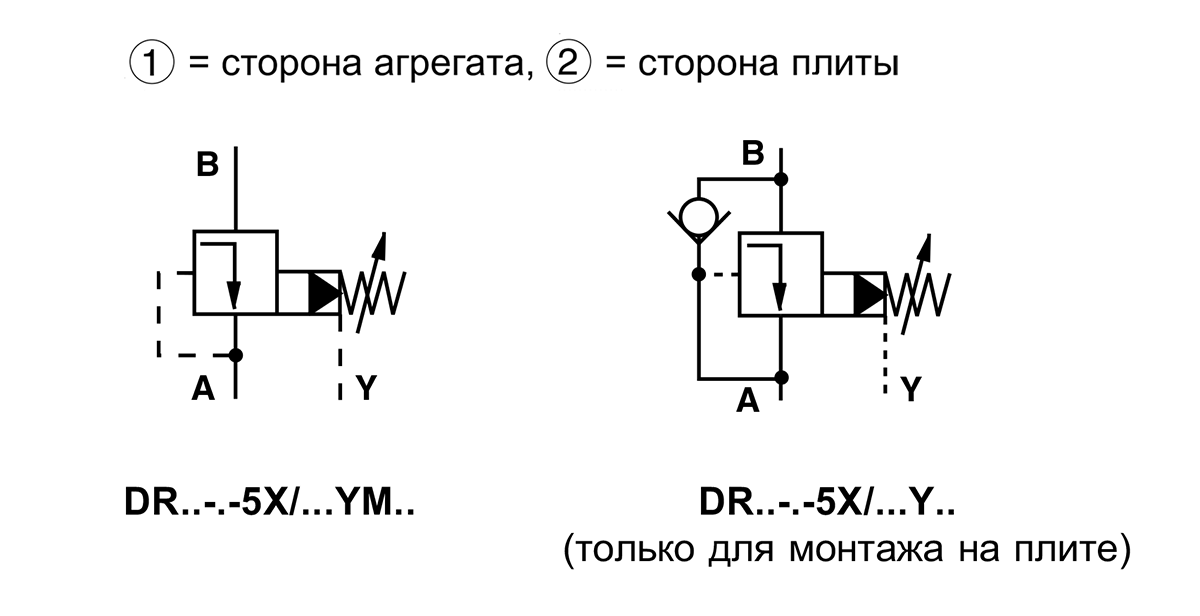

Функционирование, конструкция

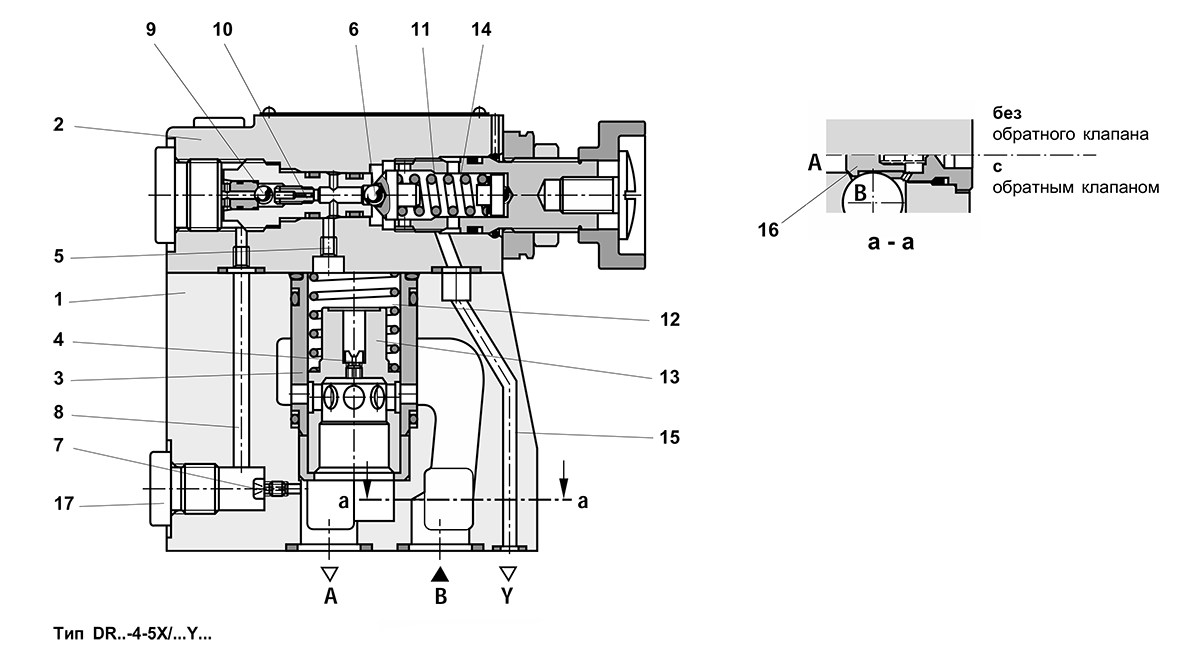

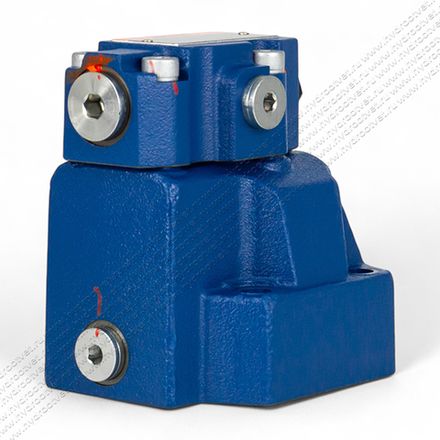

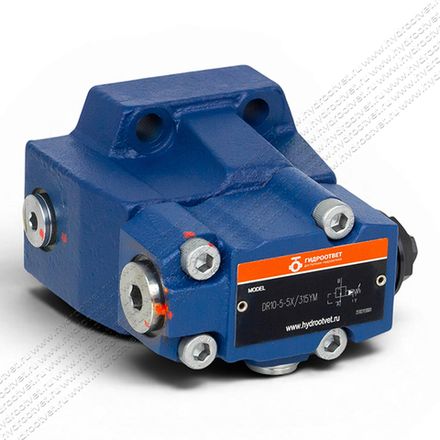

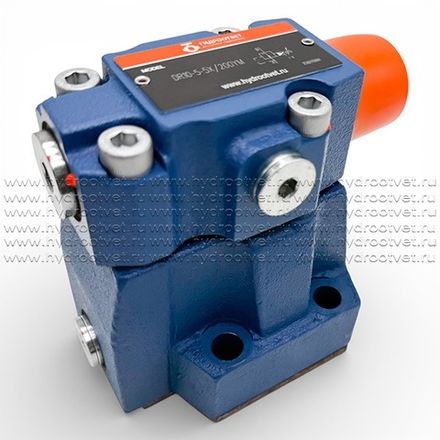

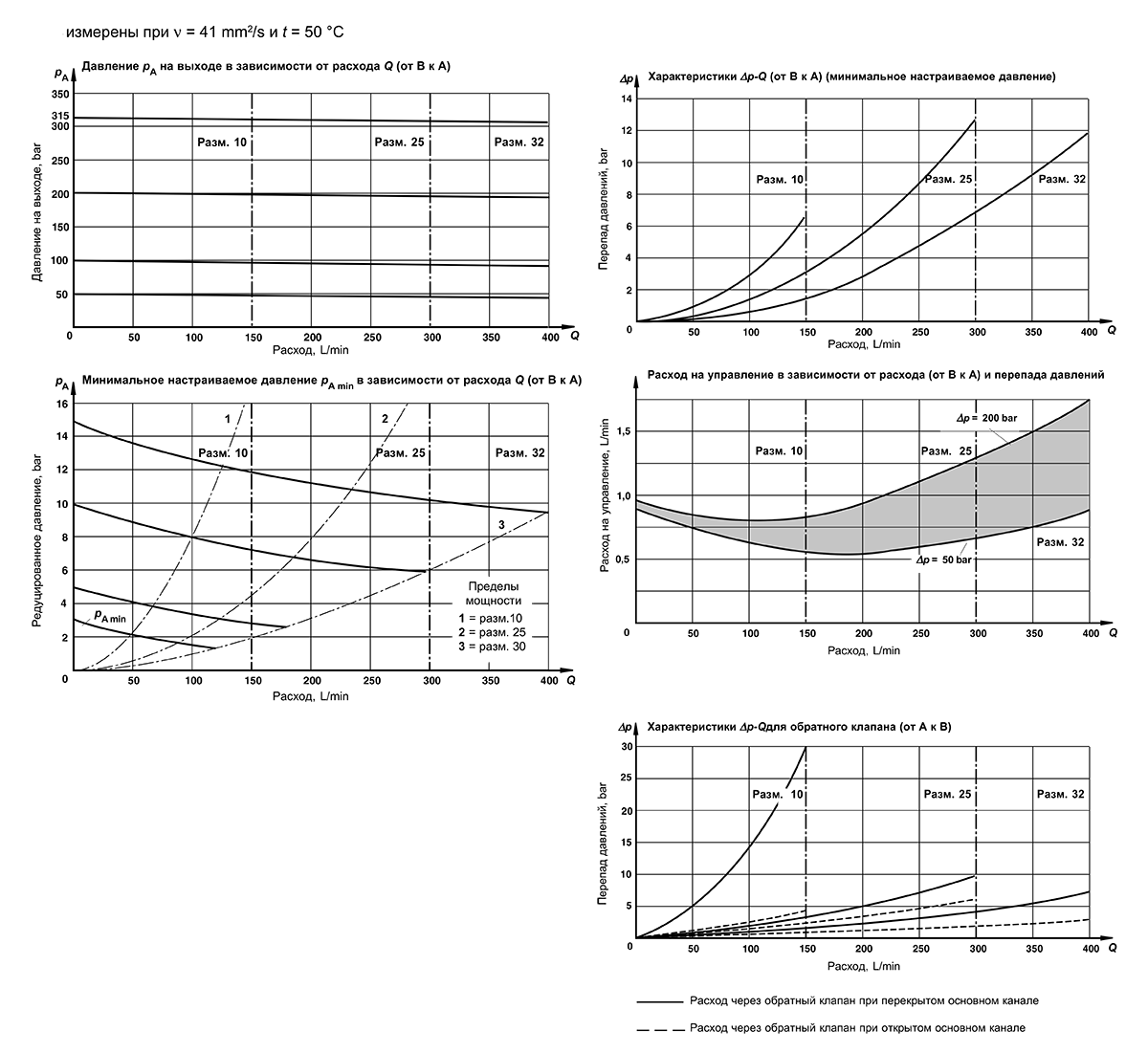

Клапаны типа DR представляют собой редукционные клапаны с предуправлением, которые управляются по выходному давлению. Основными частями являются: основной клапан (1) с комплектом плунжера (3) и клапан предуправления (2) с элементом настройки. В исходном положении клапан открыт, т.е. жидкость может свободно перетекать из канала B в канал A. Давление в канале A действует на нижний торец плунжера. Одновременно через дроссель (4) давление поступает к верхнему торцу плунжера и по каналу (5) — к шарику (6) клапана предуправления (2). Давление к шарику (6) поступает также через дроссель (7), канал (8), обратный клапанe (9) и дроссель (10). Степень затяжки пружины (11), определяет давление перед шариком (6), и в полости (12), до которого плунжер находится в исходном состоянии. Свободное протекание жидкости из B в A возможно до тех пор, пока давление в канале A не превысит давление открытия шарикового клапана (6). При открытии шарикового клапана (6) плунжер перемещается вверх, перекры- вая поток из B в A. Заданное редуцированное давление достигается при равновесии давления в канале A и давления, определяемого затяжкой пружины (11). Дренажный канал из полости (14) пружины всегда выводится в бак по каналу (15). По выбору, может быть установлен обратный клапан (16) для свободного перетекания из канала A в канал B. Гнездо (17) служит для присоединения манометра к каналу А.
