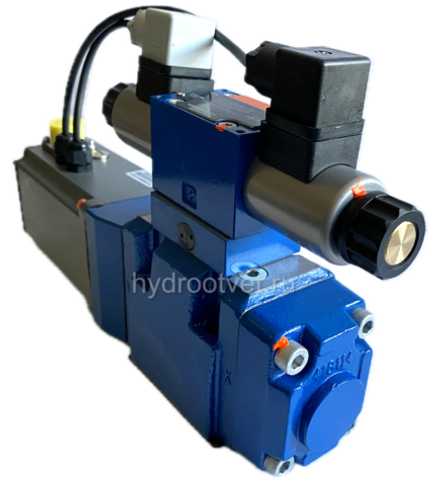

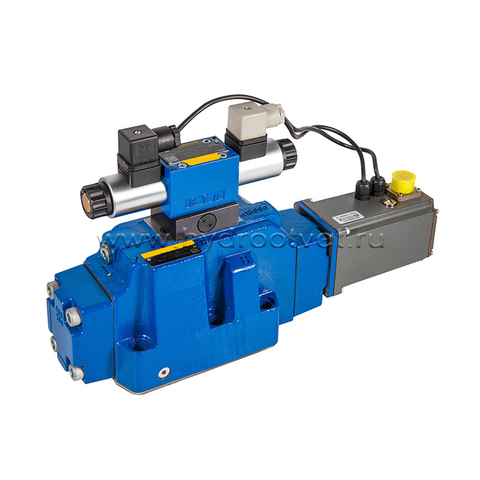

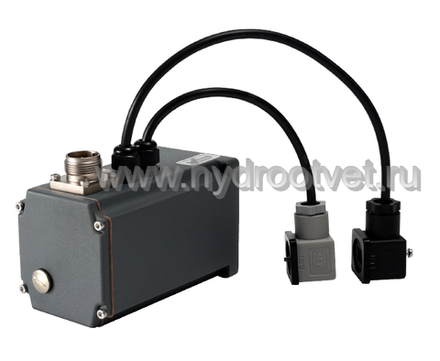

4WRKE - Пропорциональный распределитель Ду10 - Ду32 с обратной связью и со встроенным усилителем

Особенности:

• 2-ступенчатый пропорциональный распределитель непрямого управления, с  электрической  обратной связью по положению главного управляющего золотника и встроенной электроникой (ОВЕ)
• Регулирование направления и величины объемного расхода
• Управление с помощью пропорционально регулируемых электромагнитов
• Установка на плите: расположение присоединений согласно ISO 4401
• Электрическая обратная связь по положению
• Главный управляющий золотник с пружинным центрированием
• Управляющий клапан: однокаскадный пропорциональный распределитель
• Основная ступень с позиционным регулированием

Описание продукта

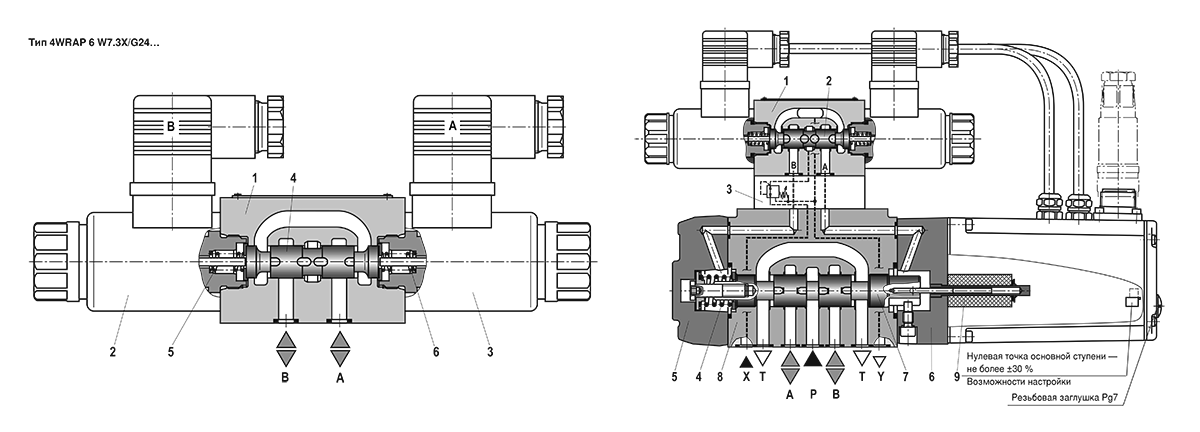

Управляющий клапан, тип 4WRAP 6 W7.3X/G24… (1-я ступень, пилот). Управляющий клапан представляет собой пропорциональный клапан прямого действия. Геометрия дросселирующей кромки была оптимизирована для применения в качестве управляющего клапана для пропорционального распределителя, тип 4WRKE. Пропорционально регулируемые электромагниты представляют собой герметичные электромагниты постоянного напряжения, работающие в масле, со съемными катушками. Они служат для пропорционального преобразования тока в механическое усилие. Увеличение силы тока приводит к повышенным усилиям электромагнита. Настроенное усилие электромагнита остается постоянным в течение всего хода регулирования. Основными компонентами управляющего клапана являются корпус (1), пропорционально регулируемые электромагниты (2 и 3), управляющий золотник (4) и пружины (5 и 6). В незадействованном состоянии обе выходные магистрали соединены с баком. При возбуждении одного из двух электромагнитов (2 или 3) магнитная сила перемещает управляющий золотник клапана (4) против пружины (5 или 6). После преодоления диапазона перекрытия соединение одной из выходных магистралей с баком блокируется и происходит соединение с полостью давления. Направление объемного расхода от Р к полости управления основной ступени.
Клапаны типа 4WRKE представляют собой двухступенчатые пропорциональные линейные клапаны. Они служат для управления величиной и направлением объемного расхода. Основная ступень регулируется по положению, чтобы положение управляющего золотника даже при увеличенных объемных расходах оставалось независимым от силы потока. Основными компонентами клапанов являются управляющий клапан (1), корпус (8), главный управляющий золотник (7), крышки (5 и 6), центрирующая пружина (4) индуктивный датчик положения (9) и редукционный клапан (3). При отсутствии входного сигнала главный управляющий золотник (7) удерживается в среднем положении центрирующей пружиной (4). Обе управляющие камеры в крышках (5 и 6) соединены с баком через управляющий золотник клапана (2). Главный управляющий золотник (7) соединен через индуктивный датчик положения (9) с соответствующими управляющими электронными устройствами. Как изменение положения главного управляющего золотника (7), так и изменение задающего значения создают дифференциальное напряжение на сумматоре усилителя. При сравнении заданного и фактического значения электронные устройства определяют возможное отклонение регулируемой величины и подают на пропорционально регулируемые электромагниты управляющего клапана (1) электрический ток. Ток индуцирует в электромагните усилие, которое через толкатель приводит затем в действие управляющий золотник. Выходящий через управляющие поперечные сечения объемный расход начинает регулировать положение главного управляющего золотника. Главный управляющий золотник (7) с прикрепленным к нему сердечником индуктивного датчика положения (9) смещается до тех пор, пока фактическое значение не станет равным заданному значению. В отрегулированном состоянии усилия на главном управляющем золотнике (7) выровнены и удерживаются в этом положении регулирования. Ход управляющего золотника и управляющее отверстие изменяются пропорционально заданному значению. Управляющие электронные устройства встроены в клапан. Благодаря согласованию клапана и управляющих электронных устройств отличия характеристик приборов в серии минимальны. Следует избегать отсутствия масла в сливном канале; в этом случае при монтаже следует установить подпорный клапан (давление подпора ок. 2 бар).

Особенности клапанов

• Вторая ступень собрана, в основном, из частей стандартных пропорциональных клапанов.
• Регулировка нулевой точки на "гидравлического нуля" выполнена на заводе-изготовителе и ее можно изменять с помощью потенциометра в управляющих электронных устройствах в диапазоне ±30 % номинального хода. Доступ к встроенной управляющей электронике осуществляется путем снятия резьбовой заглушки на передней стороне корпуса крышки.
• При замене управляющего клапана или управляющих электронных устройств требуется их повторная регулировка. Все регулировки разрешается выполнять только специалистам.

  Изменение нулевой точки может повлечь за собой повреждение агрегата, поэтому изменение разрешается производить только квалифицированному персоналу!

Примечание. Для золотников W6-, W8- и R3- в нулевом положении имеется соединение от А к Т и от B к T через проход ок. 2 % соответствующего номинального сечения.

¹⁾ Примеры: Поршень с положением включения a (P → B), код заказа ..EA.. или W6A; поршень с положением включения b (P → A), код заказа ..EB.. или W6B
²⁾ с формой расходных характеристик L (линейная) поставляются только E и W6-
³⁾ с формой расходных характеристик L (линейная) поставляются только E1- и W8-

Общие

¹⁾ Данные по механической нагрузке относятся к показателям крепления встроенных электронных устройств клапана.

Гидравлические (измерено при p = 100 бар, с HLP46 при 40 °C ±5 °C)

¹⁾ В гидравлических системах необходимо соблюдать указанные для компонентов классы чистоты. Эффективная фильтрация предотвращает возникновение неисправностей и одновременно увеличивает срок службы компонентов.

– Дополнительную информацию и данные по использованию других рабочих жидкостей можно получить связавшись с нами!
– В технических данных клапана возможны ограничения (температура, диапазон давления, срок службы,
интервалы технического обслуживания и т. д.)!
– Температура воспламенения применяемой рабочей 40 К выше максимальной ратуры поверхности электромагнита.

Трудновоспламеняемые – водосодержащие

– Максимальный перепад давления для каждой дросселирующей кромки 175 бар. Давление подпора в месте соединения с баком должно быть на 20 % выше перепада давления, более низкое значение приведет к повышенной кавитации.
– Срок службы по сравнению со сроком при атации на минеральном масле HL, HLP — от 50 о 100 %.

Электрические характеристики

Заданное значение:

Опорный потенциал на E и положительное заданное значение на D оказывают влияние на объемный расход P → А и В → T.
Опорный потенциал на E и отрицательное заданное значение на D оказывают влияние на объемный расход P → B и A → T.

Соединительный кабель:

Рекомендация:
- длина кабеля до 25 м: тип LiYCY 7 x 0,75 мм2;
– длина кабеля до 50 м: тип LiYCY 7 x 1,0 мм2.
Экранирование необходимо только со стороны источника питания на PE.

Запрещается использовать электрические сигналы (например, фактическое значение), выводимые через электронные устройства клапана, для отключения функций машины, обеспечивающих безопасность!

NG10

1. Управляющий клапан
2. Штекер присоединительного разъема A, цвет серый
3. Штекер присоединительного разъема В, цвет черный
4. Необходимая площадь для соединительного кабеля и снятия штекера присоединительного разъема
5. Кабельная разводка
6. Штекер присоединительного разъема, заказывается отдельно
7. Редукционный клапан
8. Заводская табличка
9. Главный клапан Присоединит
10. Встроенная электроника (OBE)
11. Одинаковые уплотнительные кольца для присоединений A, B, P, T
12. Одинаковые уплотнительные кольца для присоединений X, Y
13. Обработанная опорная поверхность клапана, расположение присоединений согласно ISO 4401-05-05-0-05 (при необходимости — присоединение X, Y)

NG16

1. Управляющий клапан
2. Штекер присоединительного разъема A, цвет серый
3. Штекер присоединительного разъема В, цвет черный
4. Необходимая площадь для соединительного кабеля и снятия штекера присоединительного разъема
5. Кабельная разводка
6. Штекер присоединительного разъема, заказывается отдельно
7. Редукционный клапан
8. Заводская табличка
9. Главный клапан Присоединит
10. Встроенная электроника (OBE)
11. Одинаковые уплотнительные кольца для присоединений A, B, P, T
12. Одинаковые уплотнительные кольца для присоединений X, Y
13. Обработанная опорная поверхность клапана, расположение присоединений согласно ISO 4401-05-05-0-05 (при необходимости — присоединение X, Y)

отклонение от стандарта – присоединения A, B, T и P, Ø 20 мм

14. Фиксирующий штифт

NG25

1. Управляющий клапан
2. Штекер присоединительного разъема A, цвет серый
3. Штекер присоединительного разъема В, цвет черный
4. Необходимая площадь для соединительного кабеля и снятия штекера присоединительного разъема
5. Кабельная разводка
6. Штекер присоединительного разъема, заказывается отдельно
7. Редукционный клапан
8. Заводская табличка
9. Главный клапан Присоединит
10. Встроенная электроника (OBE)
11. Одинаковые уплотнительные кольца для присоединений A, B, P, T
12. Одинаковые уплотнительные кольца для присоединений X, Y
13. Обработанная опорная поверхность клапана, расположение присоединений согласно ISO 4401-05-05-0-05 (при необходимости — присоединение X, Y)
14. Фиксирующий штифт

NG32

1. Управляющий клапан
2. Штекер присоединительного разъема A, цвет серый
3. Штекер присоединительного разъема В, цвет черный
4. Необходимая площадь для соединительного кабеля и снятия штекера присоединительного разъема
5. Кабельная разводка
6. Штекер присоединительного разъема, заказывается отдельно
7. Редукционный клапан
8. Заводская табличка
9. Главный клапан Присоединит
10. Встроенная электроника (OBE)
11. Одинаковые уплотнительные кольца для присоединений A, B, P, T
12. Одинаковые уплотнительные кольца для присоединений X, Y
13. Обработанная опорная поверхность клапана, расположение присоединений согласно ISO 4401-05-05-0-05 (при необходимости — присоединение X, Y)
14. Фиксирующий штифт

Функциональная схема встроенной электроники (OBE)
