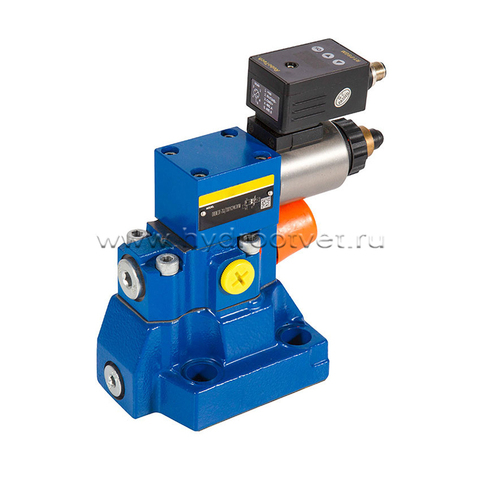

DBEM(E) - Пропорциональный предохранительный клапан Ду10 – Ду32

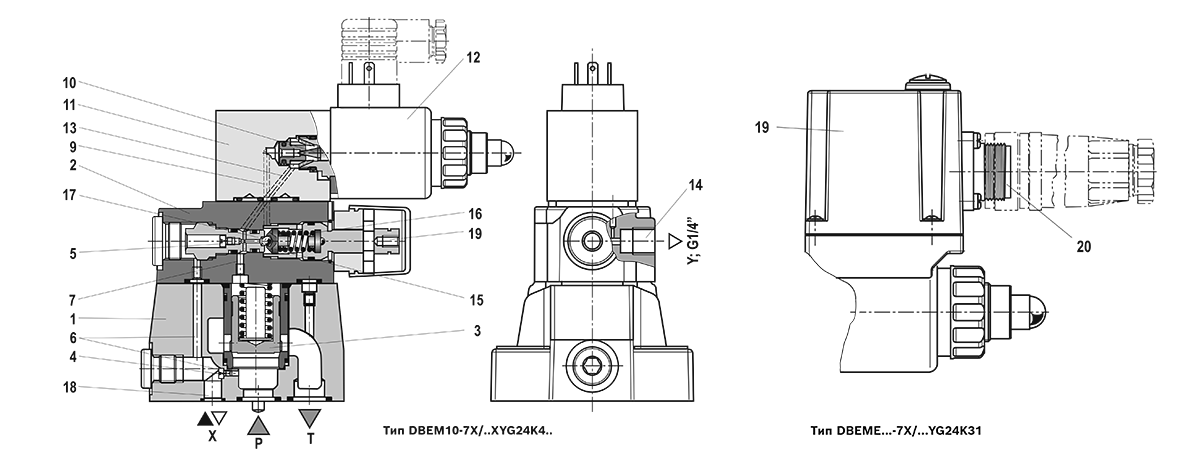

Клапаны типа DBEM — это предохранительные клапаны непрямого управления. Они используются для ограничения рабочего давления в гидравлических установках. Эти клапаны позволяют плавно настраивать ограничение давления в зависимости от заданного значения электрических характеристик. Основными элементами такого клапана являются корпус (1) со вставкой главного золотника (3), клапан в виде промежуточной плиты с защитой от максимального давления (2) и пропорциональный управляющий клапан (11).

Тип DBEM...
Давление, возникающее в канале Р, действует на главный золотник (3). Одновременно давление на присоединении P через оснащенные жиклерами (4, 5) каналы управления (6, 7) подается на нагруженную усилием пружины сторону главного золотника (3). В то же время через соединительное отверстие (9) давление подается на конический затвор (10) пропорционального управляющего клапана (11). Гидравлическое усилие на коническом затворе (10) управляющего клапана противодействует зависимой от заданного значения силе пропорционально регулируемого электромагнита (12). Если гидравлическое усилие превышает силу электромагнита, конический затвор (10) управляющего клапана открывается. Так как после этого возможен отток масла контура управления через канал управления (13) в присоединение Y (14) и в бак, через каналы управления (6, 7) создается перепад давления на главном золотнике (3). Освобождается соединение между присоединениями P и T. Главный золотник (3) регулирует настроенное рабочее давление на присоединении P. Для гидравлической защиты от недопустимо высокого давления встроен нагруженный усилием пружины предохранительный клапан (2). Эта защита от максимального давления предварительно настроена на соответствующее значение давления (см. таблицу на стр. 6). В рабочем диапазоне клапана конический затвор (15) удерживается пружиной (16) в седле клапана (17) и поэтому закрыт. Если давление в полости пружины главного золотника (3) поднимается выше установленного максимально допустимого давления клапана, конический затвор (15) прижимается к пружине сжатия (16), открывая соединение с полостью пружины. Масло контура управления через присоединение Y (14) стекает в бак. Через каналы управления (6, 7) на главном золотнике (3) создается перепад давления. Освобождается соединение между присоединениями P и T. Главный золотник (3) регулирует настроенное максимальное рабочее давление на присоединении P. С помощью элемента регулирования (19) предварительно настроенное давление при необходимости можно уменьшить. Присоединение Y (14) должно быть соединено с баком при помощи внешней трубы. В соединении с баком не должно быть напора. Через присоединение X (18) можно сбрасывать давление в клапане или ограничивать максимальное давление.

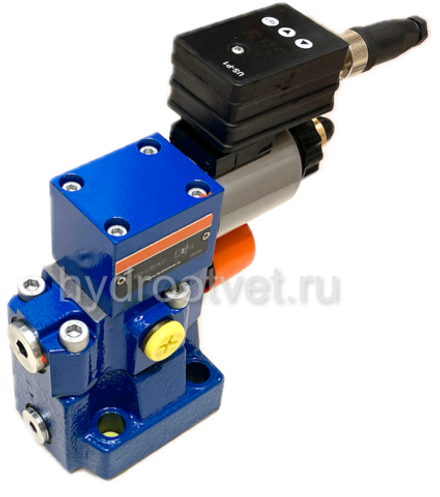

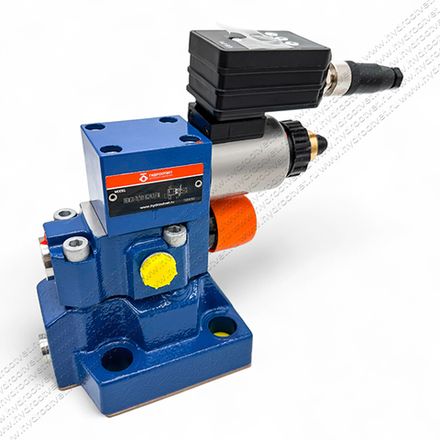

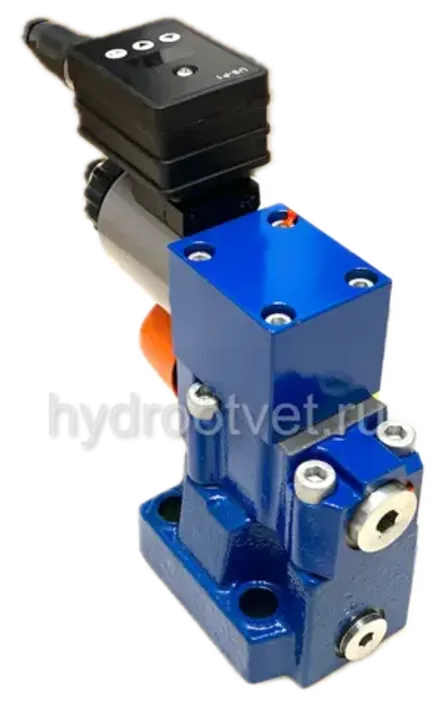

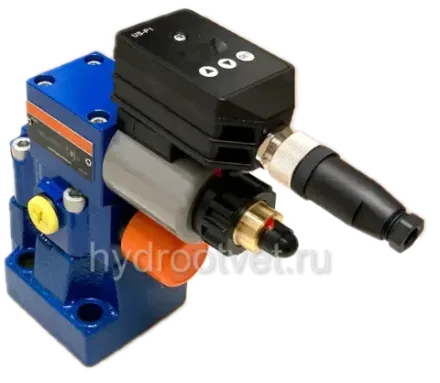

Тип DBEME со встроенной электроникой (OBE)
По принципу действия и конструкции эти клапаны похожи на клапаны типов DBEM. На пропорционально регулируемом электромагните дополнительно находится корпус (19) с управляющими электронными устройствами. Питающее напряжение и напряжение заданного значения подаются на штекер прибора (20). На заводе-изготовителе с небольшим допуском настраиваются расходные характеристики заданного значения и давления.

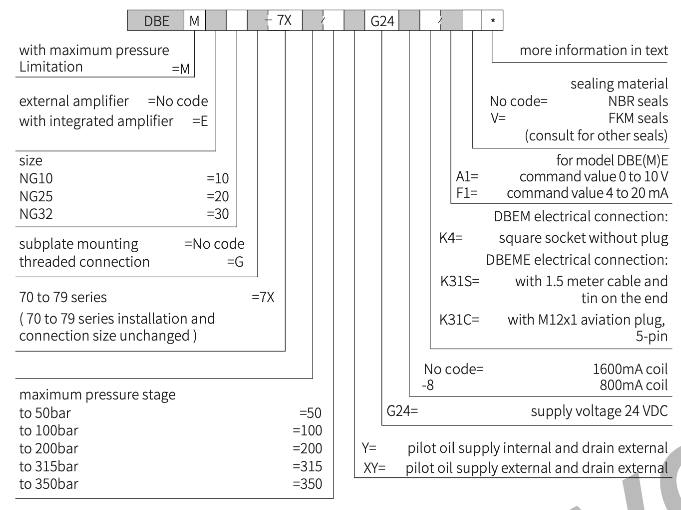

Условные обозначения

Важные указания по рабочим жидкостям!

• Дополнительная информация и данные по использованию
  других рабочих жидкостей приводятся в техническом паспорте 90220, или их можно получить, связавшись с нами!
• В технических данных клапана возможны ограничения (температура, диапазон давления, срок службы, интервалы техобслуживания и т. д.)!
• Температура воспламенения используемой рабочей жидкости должна быть на 40 К выше максимальной температуры поверхности электромагнита.
• Трудновоспламеняемые — водосодержащие: перепад давления на каждой дросселирующей кромке не должен превышать 210 бар, в противном случае возникает угроза повышенной кавитационной эрозии! Срок службы в сравнении с HLP 30–100 %. Температура жидкости не выше 60 °C
• Биологически разлагаемые: при использовании биологически разлагаемых рабочих жидкостей, которые в то же время растворяют цинк, может произойти накопление цинка
  (700 мг цинка на каждую полюсную трубку).

Для типа клапана DBEM допуск на изготовление на внешнем усилителе можно изменить с помощью аттенюатора потенциометра заданной величины Gw. Цифровой усилитель настраивается при помощи параметра "Ограничение".

При этом запрещается превышать управляющий ток в соответствии с техническими характеристиками. Чтобы можно было настроить несколько клапанов по одной и той же графической характеристике, устанавливайте давление при заданном значении 100 % на значение не выше максимального установленного значения давления.

Расходные характеристики относятся к давлению на выходе в присоединениях T или Y = 0 бар во всем диапазоне объемного расхода.

Примечание! Для достижения минимального установленного давления начальный ток не должен превышать 100 мА.

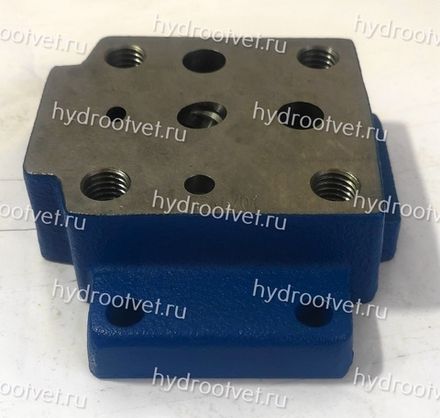

1. Уплотнительные кольца для каналов P и T
2. Уплотнительное кольцо для канала X
3. Необходимое свободное пространство для снятия штекера.
4. Заводская табличка
5. Фиксирующий штифт
6. Защита от максимального давления
7. Внешний отвод масла в контуре управления, отдельный, без давления в баке.
8. Штекер для типа DBEM
9. Встроенная электроника (OBE)
10. Штекер для типа DBEME
11. Крепление кабеля

Примечание! Указанные размеры являются номинальными и допускают отклонения.

Катушка и электронные устройства со свободным вращением! Катушка и электронные устройства со свободным вращением! Кольцо круглого сечения и пластиковая гайка для крепления катушки. Гайку можно ослабить, повернув ее против часовой стрелки (1 оборот). После этого катушку электромагнита можно повернуть в любое положение. Последующая фиксация с моментом затяжки 5±1 Н·м.

Цилиндрические болты (отдельный заказ): 4x ISO 4762 - M12 x 50 - 10.9-flZn-240h-L; Коэффициент трения µ_общ = 0,09 –0,14; Момент затяжки M_A = 75 Н·м ±10 %

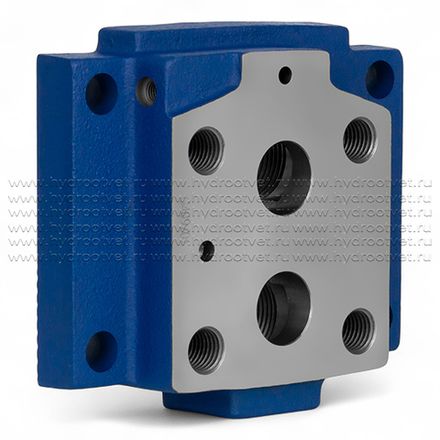

1. Уплотнительные кольца для каналов P и T
2. Уплотнительное кольцо для канала X
3. Необходимое свободное пространство для снятия штекера.
4. Заводская табличка
5. Фиксирующий штифт
6. Защита от максимального давления
7. Внешний отвод масла в контуре управления, отдельный, без подпора в баке.
8. Штекер для типа DBEM
9. Встроенная электроника (OBE)
10. Штекер для типа DBEME
11. Крепление кабеля

Примечание! Указанные размеры являются номинальными и допускают отклонения.

Катушка и электронные устройства со свободным вращением! Катушка и электронные устройства со свободным вращением! Кольцо круглого сечения и пластиковая гайка для крепления катушки. Гайку можно ослабить, повернув ее против часовой стрелки (1 оборот). После этого катушку электромагнита можно повернуть в любое положение. Последующая фиксация с моментом затяжки 5±1 Н·м.

Цилиндрические болты (отдельный заказ): 4x ISO 4762 - M16 x 50 - 10.9-flZn-240h-L; Коэффициент трения µ_общ = 0,09 –0,14; Момент затяжки M_A = 185 Н·м ±10 %

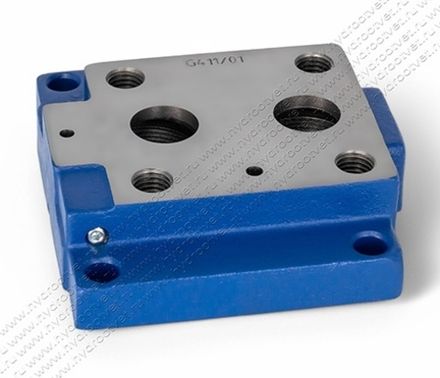

1. Уплотнительные кольца для каналов P и T
2. Уплотнительное кольцо для канала X
3. Необходимое свободное пространство для снятия штекера.
4. Заводская табличка
5. Фиксирующий штифт
6. Защита от максимального давления
7. Внешний отвод масла в контуре управления, отдельный, без давления в баке.
8. Штекер для типа DBEM
9. Встроенная электроника (OBE)
10. Штекер для типа DBEME
11. Крепление кабеля

Примечание! Указанные размеры являются номинальными и допускают отклонения.

Катушка и электронные устройства со свободным вращением! Катушка и электронные устройства со свободным вращением! Кольцо круглого сечения и пластиковая гайка для крепления катушки. Гайку можно ослабить, повернув ее против часовой стрелки (1 оборот). После этого катушку электромагнита можно повернуть в любое положение. Последующая фиксация с моментом затяжки 5±1 Н·м.

Цилиндрические болты (отдельный заказ): 4x цилиндрических винта DIN 912 - M18 x 50 - 10.9-flZnnc-240h-L; Коэффициент трения µ_общ = 0,09 –0,14; Момент затяжки M_A = 248 Н·м ±10 %
