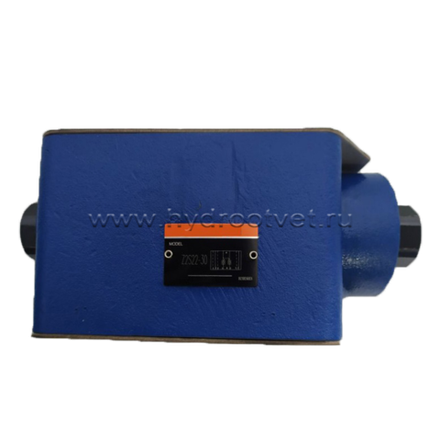

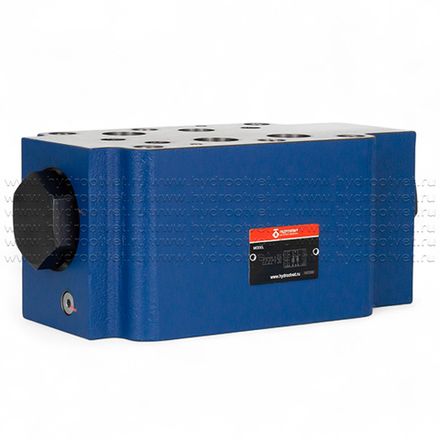

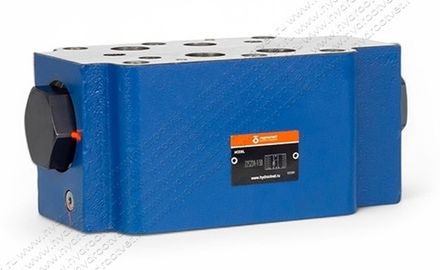

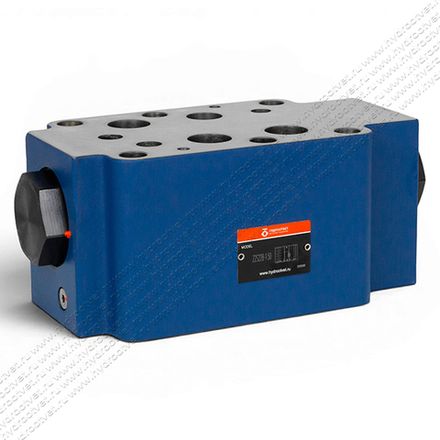

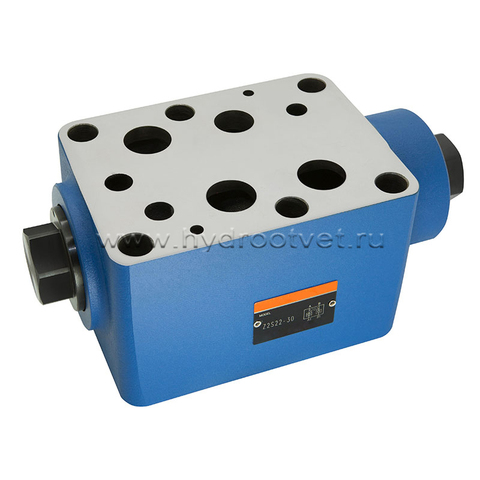

Z2S22 - Гидрозамок модульного монтажа Ду25

Гидрозамок выполнен в виде плиты для модульного монтажа по типоразмеру Ду25 (ISO 4401-08 или CETOP08). Гидрозамок Z2S22 свободно пропускает поток масла в одном направлении, а в обратном направлении клапан заперт, если нет давления в противоположном канале (А или В). Служит для исключения перемещения рабочего органа гидросистемы (гидроцилиндра, например) при отключении подачи масла. Максимальный расход до 450 л/мин. Клапаны производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда.

Скачать оригинальный каталог Z2S22      Подробное описание Z2S22

Типоразмер 25
Серия изделия 5X
Макс. рабочее давление 315 бар
Максимальный расход: 450 л/мин

Конфигуратор
В канале
Сбросить
Нет в наличии
Взаимозаменяем с:
R900432915
Под заказ 69 дней
30 503 руб
Нет в наличии
Взаимозаменяем с:
R900433032
Под заказ 69 дней
30 503 руб
Нет в наличии
Взаимозаменяем с:
R900433037
Под заказ 69 дней
30 503 руб

Особенности:

  • Исполнение в виде промежуточной плиты
  • Присоединительные размеры по DIN 24340 Form А16
  • Для запирания без утечки одного или двух присоединенных потребителей
  • Для использования в вертикальных наборах

Принцип действия, вид в разрезе

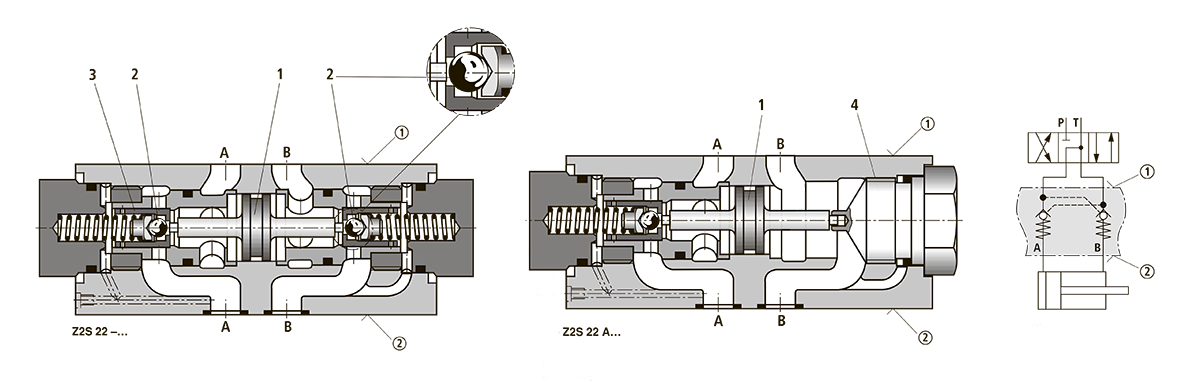

Обратные клапаны типа Z2S 22 - это гидравлически открываемые обратные клапаны, исполненные в виде промежуточной плиты. Они служат для запирания без утечки рабочей жидкости одного или двух присоединенных потребителей, в том числе при продолжительных простоях. В направлении от А1 к А2 или от В1 к В2 обеспечивается свободное протекание жидкости; в противоположном направлении проток жидкости запирается. Если жидкость протекает в клапане в направлении от А1 к А2 то давлением поршень (1) смещается вправо, открывается шариковый седельный клапан (2) и вслед за этим выталкивается конус (3). Для обеспечения надежного закрытия конусного клапана при среднем положении поршня, присоединения, идущие  к потребителю, должны соединяться с баком (см. пример схемы соединений).

Описание

Особенности:

  • Исполнение в виде промежуточной плиты
  • Присоединительные размеры по DIN 24340 Form А16
  • Для запирания без утечки одного или двух присоединенных потребителей
  • Для использования в вертикальных наборах

Принцип действия, вид в разрезе

Обратные клапаны типа Z2S 22 - это гидравлически открываемые обратные клапаны, исполненные в виде промежуточной плиты. Они служат для запирания без утечки рабочей жидкости одного или двух присоединенных потребителей, в том числе при продолжительных простоях. В направлении от А1 к А2 или от В1 к В2 обеспечивается свободное протекание жидкости; в противоположном направлении проток жидкости запирается. Если жидкость протекает в клапане в направлении от А1 к А2 то давлением поршень (1) смещается вправо, открывается шариковый седельный клапан (2) и вслед за этим выталкивается конус (3). Для обеспечения надежного закрытия конусного клапана при среднем положении поршня, присоединения, идущие  к потребителю, должны соединяться с баком (см. пример схемы соединений).

Код заказа

Технические характеристики
Рабочая жидкость     Минеральное масло (HL, HLР) по DIN 51 524
Чистота рабочей жидкости Максимально допустимое значение загрязн. рабочей жидкости - класс 9 по NАS 1638. Рекомендуется использовать фильтры с коэфф. фильтрации b10 ³ 75.
Температурный диапазон рабочей жидкости ос - 30 до + 80 для уплотнений NВR

Диапазон вязкости мм2/с 2,8 до 500
Рабочее давление, макс. бар 315
Расход, макс. л/мин. до 450
Направление потока См. условные изображения
Давление открытия обратного клапана См. характеристики
Отношения площадей А1/А2=1/13,6; А3/А2=1/2,8 (см. разрез на стр.1)
Масса кг около 12
Графики

сняты при n = 41 мм2/с и t = 50 °C

Размеры, мм

  1. Клапан с давлением открытия 3 или 5 бар, запирание без утечки в каналах А и/или В
  2. Фирменная табличка
  3. 6 cквозных отверстий для закрепления клапана
  4. Уплотнительное кольцо 27,8 х 2,6 х 3 для присоединения А2, В2, Р2, Т2
  5. Уплотнительное кольцо 19 х 3 х 3 для присоединения Х2, У2, L2
  6. Штифты-фиксаторы
  7. Отверстия для штифтов-фиксаторов

Крепежные винты М14 DIN 912-10.9 с моментом затяжки МА=205 Нм (в поставку не входят)
