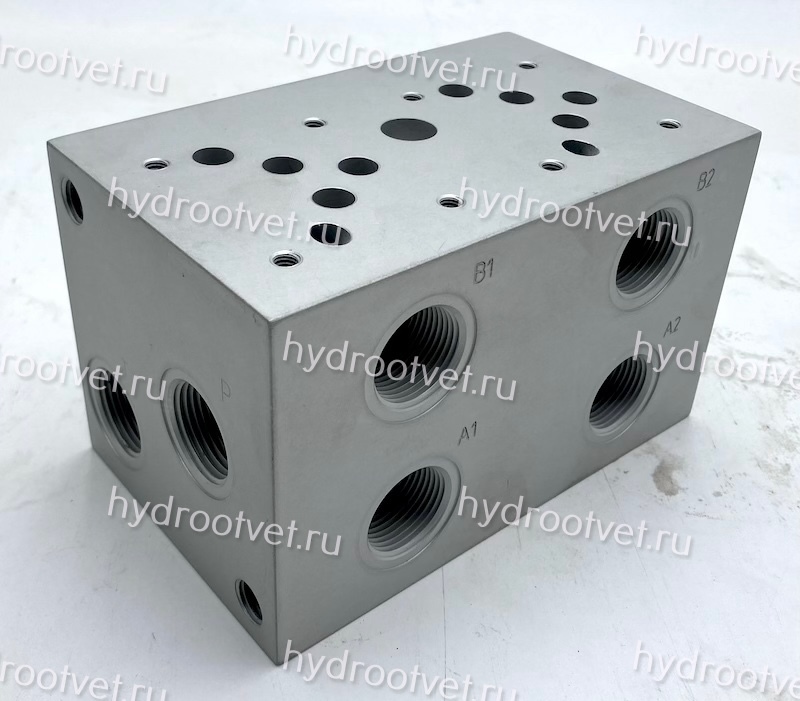

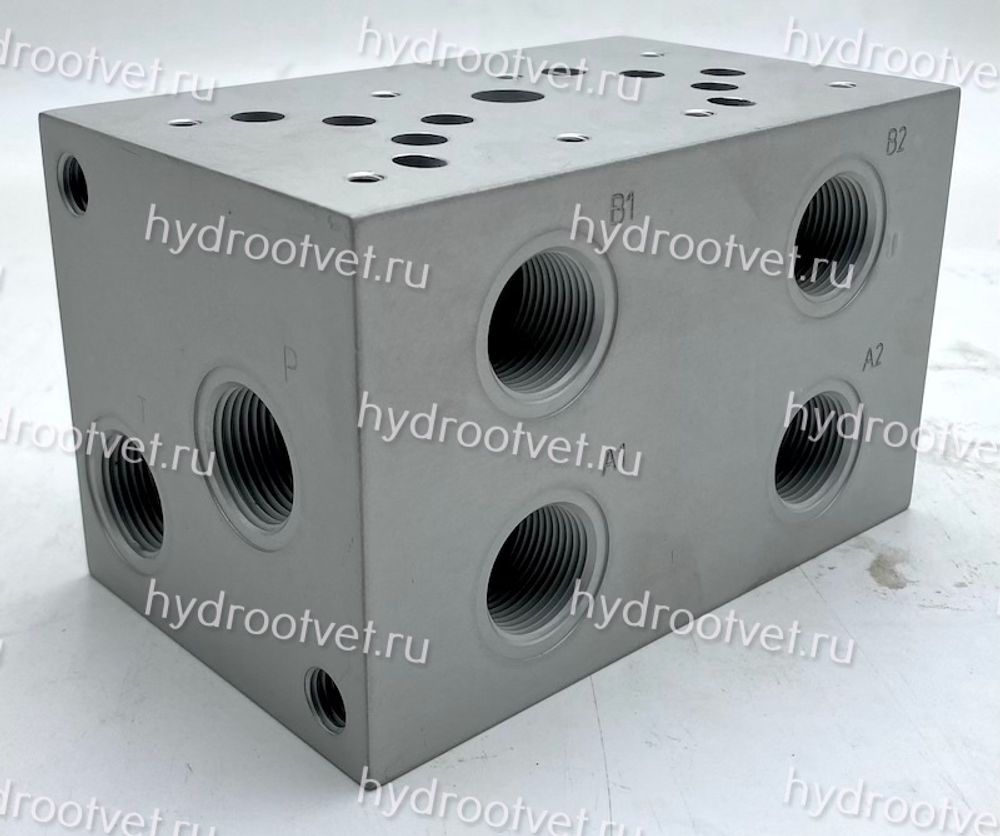

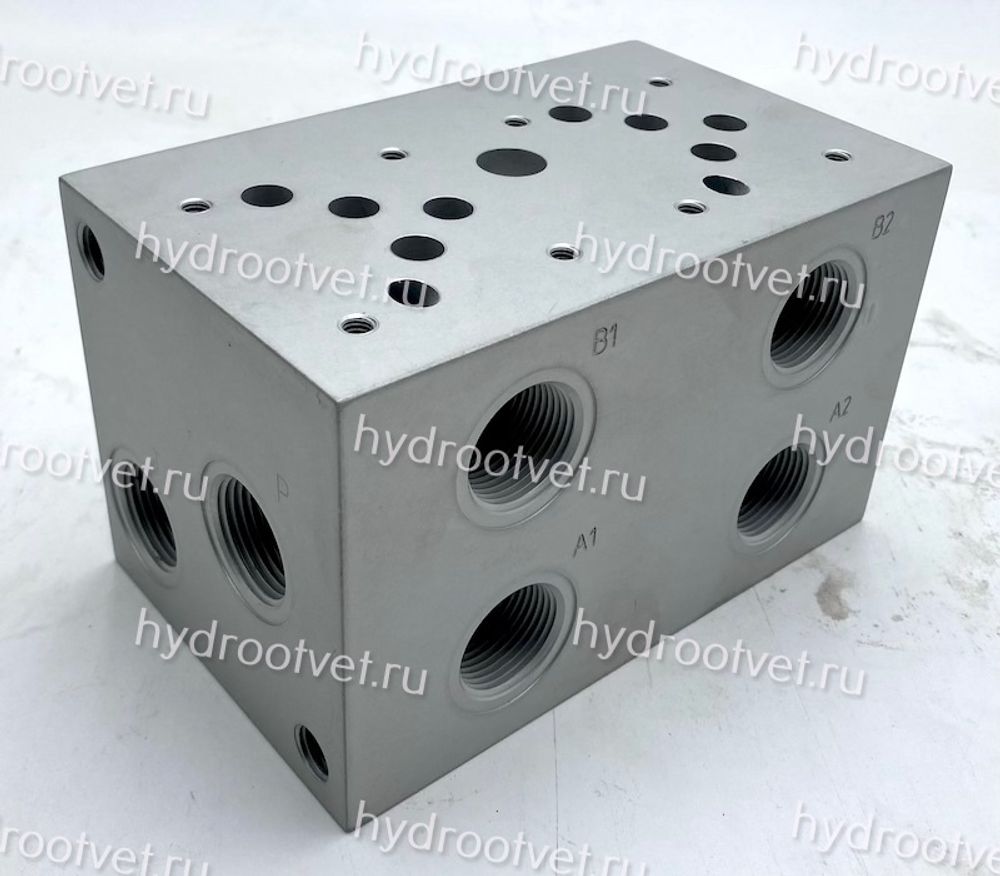

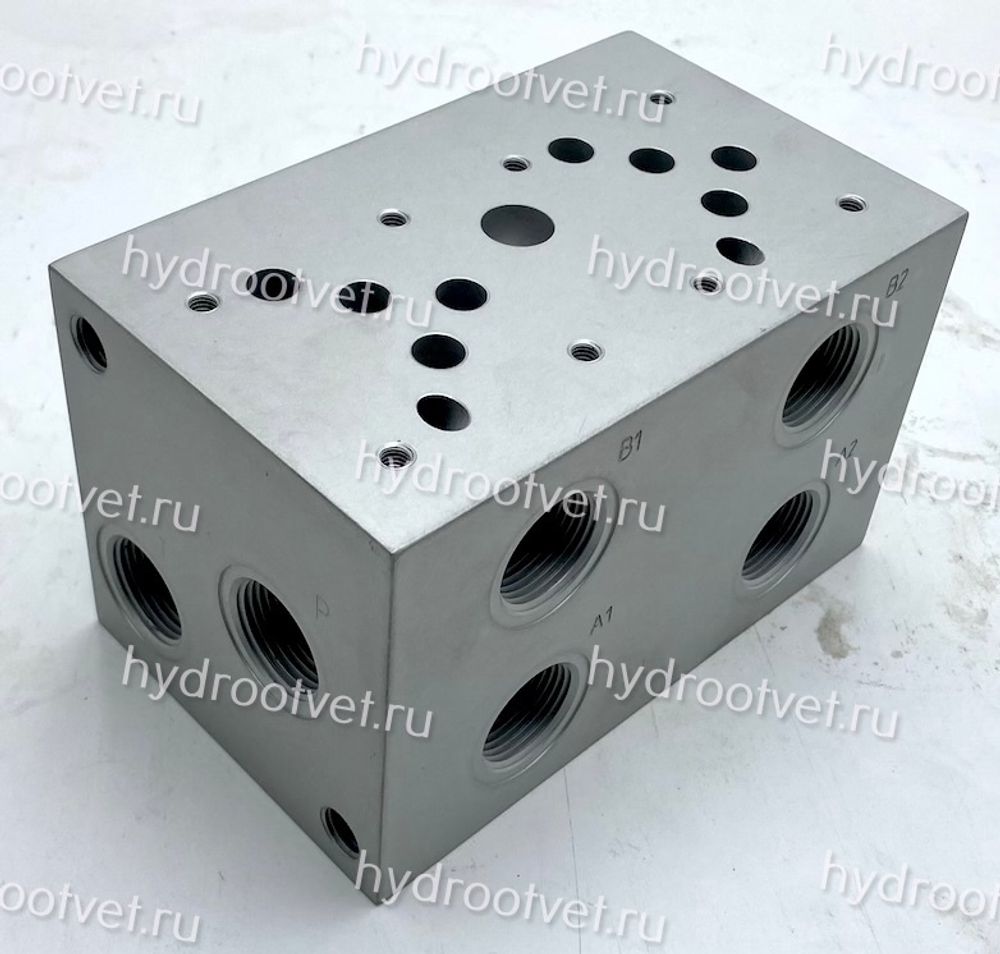

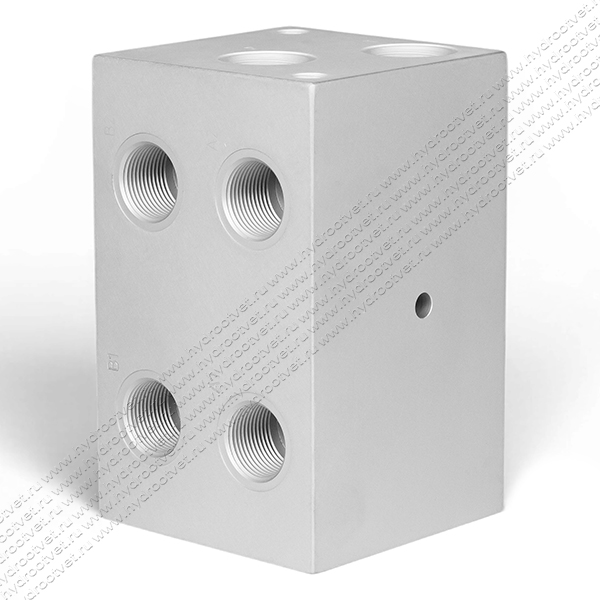

Фото PD10-10A2-AL - двухместная плита для гидравлических распределителей и клапанов NG10 1

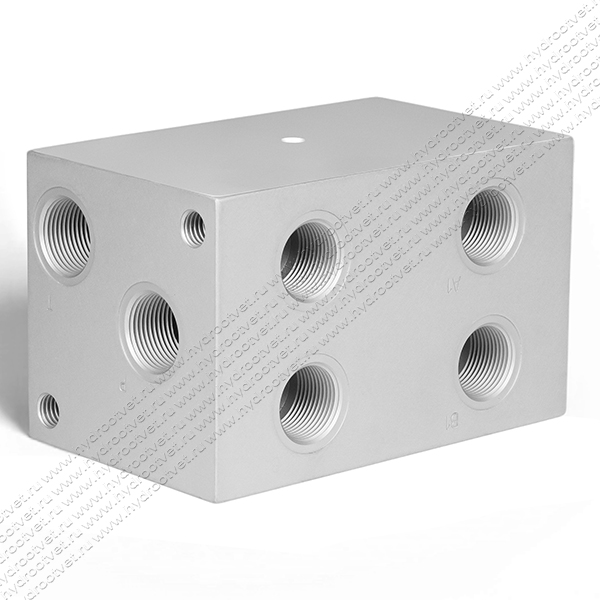

Фото PD10-10A2-AL - двухместная плита для гидравлических распределителей и клапанов NG10 2

Фото PD10-10A2-AL - двухместная плита для гидравлических распределителей и клапанов NG10 3

арт. PD10-10A2-AL

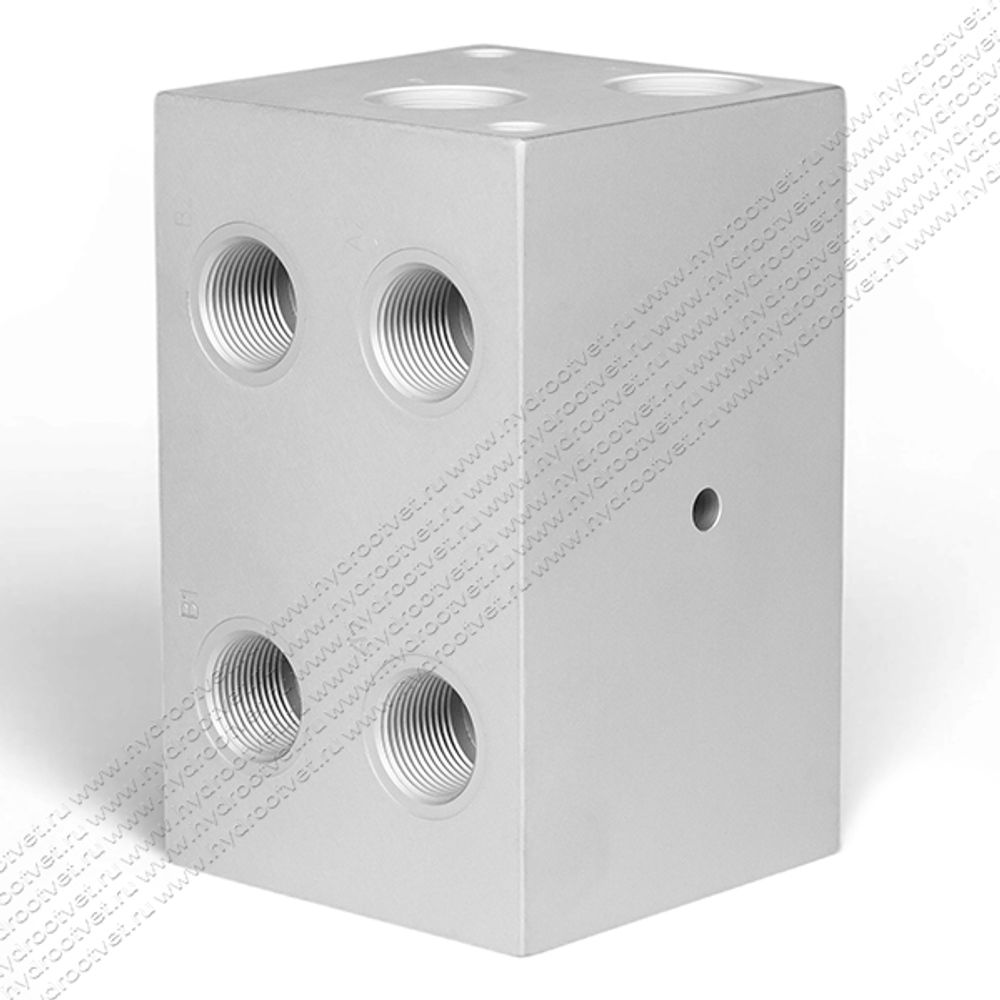

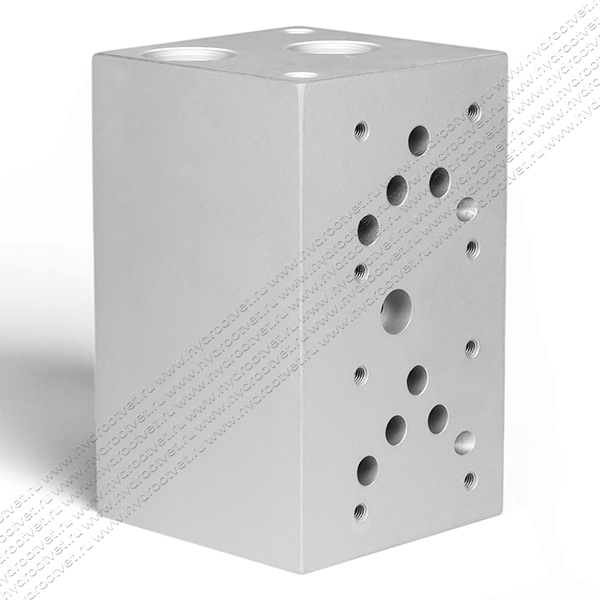

PD10-10A2-AL - двухместная плита для гидравлических распределителей и клапанов NG10

Открыть PDF Подробнее о товаре

12 687 ₽

Цена с НДС

В наличии: 21 шт

шт

В корзине

Уплотнительные кольца и крепежные винты не входят в поставку

Выбрать

Подробнее о товаре

Технические характеристики

Тип клапана

Распределитель

Типоразмер устанавливаемого клапана

Ду10

Резьба

P и Т = G3/4"; А и В = G3/4"

Максимальное рабочее давление, бар

250

Материал

Алюминий 6061T6

Тип плиты

Многоместная

Каналы МА и МВ

отсутствуют

Количество мест

2

Условия поставки и гарантия

Срок поставки, если нет на складе

69 дней

Страна производства

Китай

Гарантия

12 месяцев при соблюдении инструкции по эксплуатации

Доставка

По России и Беларуси. Деловые линии, СДЭК, Major

Сдача на терминал ТК

Отвозим до терминала Деловых линии, ПВЗ СДЭК, Major БЕСПЛАТНО

Способ оплаты

По счету для юр.лиц или банковской картой для физ.лиц

Цены и сроки

Информация на сайте о наличии, дате поступления актуальна, цены с НДС

В наличии на складе

в Екатеринбурге

Конструкция и эксплуатация

Стандарт монтажа

ISO 4401-05 / CETOP05

Вес в кг

5

Габариты в см

10x10x18

Резьба

P и Т = G3/4"; А и В = G3/4"

Бренды и совместимость

Взаимозаменяем с: Код EUROFLUID

EM235/2Y

Альтернатива Бренду

Bosch Rexroth

Торговая марка

ГИДРООТВЕТ

Подробнее

Свернуть

Описание

Присоединительная плита двухместная для гидравлических распределителей и клапанов NG10, с расположением монтажных отверстий, согласно ISO 4401-05. Плита PD10-10A2-AL предназначена для перехода с притычного монтажа на резьбовой для гидравлических клапанов и распределителей . Вариант плиты PD10-10A2-AL - с каналами, смотрящими в бок. Типоразмер 10 мм; материал - алюминий; макс. рабочее давление 280 бар. Плита PD10-10A2-AL производится в Китае и является аналогом европейской плиты EM235/2Y. Уплотнительные кольца, металлические резьбовые заглушки, крепёжные винты в комплект поставки не включены - данные позиции являются стандартными и заказываются у соответствующих профилирующих организаций. 3D модель плиты предоставляется по запросу.

PD10-10A2-AL

Типоразмер 10 (D05) • pmax 250 бар
Предназначен для параллельного подключения двух или более клапанов ISO 4401-05 (CETOP 05) для создания компактной гидравлики на каждой оси по вертикали.
Штабелируемые модели с монтажным интерфейсом для гидравлических клапанов. Гибкая конструкция различных модульной гидроаппаратуры позволяет просто создавать гидросхемы без использования труб и фитингов. Можно установить максимум 6 параллельных модульных секций клапанов. Максимальная скорость потока может быть увеличена вдвое, если питание вспомогательных пластин подается с обоих концов. Серийные плиты изготавливаются из алюминия. При выборе других материалов обратитесь в наш технический отдел для уточнения их характеристик и возможности использования. В комплект поставки не входят комплекты крепежных шпилек для сборки клапанов. В стандартном исполнении алюминиевая серийная плита имеет защиту поверхности.
