DBD - Предохранительный клапан прямого управления Ду6 - Ду30
Клапаны ограничения давления типа DBD представляют собой клапаны с прямым управлением. Они предназначены для ограничения давления в гидросистеме. Чтобы получить хорошую регулировку давления по всему диапазону давления, диапазон был разделен на 7 ступеней давления. Одна ступень давления соответствует одной определенной пружине для максимального рабочего давления.
Типоразмер 6 - 32
Серия изделия 1X
Макс. рабочее давление 630 бар
Максимальный расход: 350 л/мин
| Типоразмер | 6 - 32 |
| Серия | 1X |
| Макс. рабочее давление | 630 бар |
| Максимальный расход | 350 л/мин |
Особенности:
- В виде ввертного клапана (патрона)
- Для резьбового монтажа

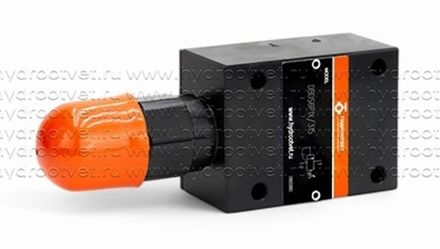

- Для установки на плите
- Исполнения элемента регулировки давления, на выбор:
- Гильза с шестигранником и защитным колпачком
- Поворотная ручка/маховик
- Запираемая поворотная ручка
Функция, сечение, символы
Клапаны ограничения давления типа DBD представляют собой клапаны с прямым управлением. Они предназначены для ограничения давления в гидросистеме.
Клапаны состоят главным образом из гильзы (1), пружины (2), конического затвора с демпфирующим поршнем (3) (ступени давления от 25 до 400 бар) или шара (4) (ступень давления 630 бар) и регулировочного элемента (5). Давление в системе регулируется бесступенчато с помощью регулировочного элемента (5). Пружина (2) прижимает конический затвор (3) или шар (4) к седлу. Канал P соединен с системой. Давление системы оказывает влияние на поверхность конического затвора (или шар). Если давление в канале P повышается на значение, установленное на пружине (2), то открывается конический затвор (3) или шар (4) по направлению к пружине (2). Рабочая жидкость поступает от канала P к каналу T. Ход конического затвора (3) ограничивается вмятиной (6). Чтобы получить хорошую регулировку давления по всему диапазону давления, диапазон был разделен на 7 ступеней давления. Одна ступень давления соответствует одной определенной пружине для максимального рабочего давления.
Особенности:
- В виде ввертного клапана (патрона)
- Для резьбового монтажа
- Для установки на плите
- Исполнения элемента регулировки давления, на выбор:
- Гильза с шестигранником и защитным колпачком
- Поворотная ручка/маховик
- Запираемая поворотная ручка
Функция, сечение, символы
Клапаны ограничения давления типа DBD представляют собой клапаны с прямым управлением. Они предназначены для ограничения давления в гидросистеме.
Клапаны состоят главным образом из гильзы (1), пружины (2), конического затвора с демпфирующим поршнем (3) (ступени давления от 25 до 400 бар) или шара (4) (ступень давления 630 бар) и регулировочного элемента (5). Давление в системе регулируется бесступенчато с помощью регулировочного элемента (5). Пружина (2) прижимает конический затвор (3) или шар (4) к седлу. Канал P соединен с системой. Давление системы оказывает влияние на поверхность конического затвора (или шар). Если давление в канале P повышается на значение, установленное на пружине (2), то открывается конический затвор (3) или шар (4) по направлению к пружине (2). Рабочая жидкость поступает от канала P к каналу T. Ход конического затвора (3) ограничивается вмятиной (6). Чтобы получить хорошую регулировку давления по всему диапазону давления, диапазон был разделен на 7 ступеней давления. Одна ступень давления соответствует одной определенной пружине для максимального рабочего давления.
Особенности:
- В виде ввертного клапана (патрона)
- Для резьбового монтажа
- Для установки на плите
- Исполнения элемента регулировки давления, на выбор:
- Гильза с шестигранником и защитным колпачком
- Поворотная ручка/маховик
- Запираемая поворотная ручка
Функция, сечение, символы
Клапаны ограничения давления типа DBD представляют собой клапаны с прямым управлением. Они предназначены для ограничения давления в гидросистеме.
Клапаны состоят главным образом из гильзы (1), пружины (2), конического затвора с демпфирующим поршнем (3) (ступени давления от 25 до 400 бар) или шара (4) (ступень давления 630 бар) и регулировочного элемента (5). Давление в системе регулируется бесступенчато с помощью регулировочного элемента (5). Пружина (2) прижимает конический затвор (3) или шар (4) к седлу. Канал P соединен с системой. Давление системы оказывает влияние на поверхность конического затвора (или шар). Если давление в канале P повышается на значение, установленное на пружине (2), то открывается конический затвор (3) или шар (4) по направлению к пружине (2). Рабочая жидкость поступает от канала P к каналу T. Ход конического затвора (3) ограничивается вмятиной (6). Чтобы получить хорошую регулировку давления по всему диапазону давления, диапазон был разделен на 7 ступеней давления. Одна ступень давления соответствует одной определенной пружине для максимального рабочего давления.
1) Для типоразмеров 15 и 20 возможна поставка только с диапазоном давления до 25, 50 или 100 бар.
2) Поставляется только для диапазонов давления 25, 50 или 100 бар
3) Ключ входит в комплект поставки.
6) При выборе диапазона давления внимательно изучите графические характеристики
- Графики действительны для нулевого выходного давления всего объемного расхода и измерены без учета сопротивления корпуса.
- Графические характеристики действительны только при данных условиях окружающей среды и температуры. Обратите внимание на то, что отклонение от краевых условий оказывает влияние на ход графика.
- Графики относятся к определенным диапазонам давления (например, 200 бар). Чем больше установленное давление отличается от номинальной ступени давления (напр., < 200 бар), тем больше будет повышаться давление с увеличением расхода.
Резьбовое соединение
| Типоразмер | B1 | B2 | ØD1 | D2 | ØD3 | D4 | Моменты затяжки MA в Нм для резьбовых соединений 1) | |
| Заглушка (4) | Резьбовое соединение труб | |||||||
| 6 | 45 | 60 | 25 | M6 | 6,6 | G1/4 | 30 | 60 |
| 8 | 60 | 80 | 28 | M8 | 9 | G3/8 | 40 | 90 |
| 10 | 60 | 80 | 34 | M8 | 9 | G1/2 | 60 | 130 |
| 15 | 70 | 100 | 42 | M8 | 9 | G3/4 | 80 | 200 |
| 20 | 70 | 100 | 47 | M8 | 9 | G1 | 135 | 380 |
| 25 | 100 | 130 | 56 | M10 | 11 | G1 1/4 | 480 | 500 |
| 30 | 100 | 130 | 65 | M10 | 11 | G1 1/2 | 560 | 600 |
| Типоразмер | H1 | H2 | L1 | L2 | L3 | L4 | L5 | L6 | T1 | T2 | Масса, примерно в кг |
| 6 | 25 | 40 | 80 | 4 | 15 | 55 | 40 | 20 | 10 | 12 | 1,5 |
| 8 | 40 | 60 | 100 | 4 | 20 | 70 | 48 | 21 | 15 | 12 | 3,7 |
| 10 | 40 | 60 | 100 | 4 | 20 | 70 | 48 | 21 | 15 | 14 | 3,7 |
| 15 | 50 | 70 | 135 | 4 | 20 | 100 | 65 | 34 | 18 | 16 | 6,4 |
| 20 | 50 | 70 | 135 | 5,5 | 20 | 100 | 65 | 34 | 18 | 18 | 6,4 |
| 25 | 60 | 90 | 180 | 5,5 | 25 | 130 | 85 | 35 | 20 | 20 | 13,9 |
| 30 | 60 | 90 | 180 | 5,5 | 25 | 130 | 85 | 35 | 20 | 22 | 13,9 |
1.1. Исполнение регулировочного элемента "S" (пример): установочный винт с шестигранником и защитным колпачком; внутренний шестигранник (до типоразмера 20); внешний шестигранник (типоразмер 25 и 30).
2. Заводская табличка
3. 4 крепежных отверстия клапана
4. Дополнительный канал (P), на выбор (например, для измерения давления); недоступно для типоразмера 10, ступень давления > 400 бар (= исполнение "SO292").
Моменты затяжки представляют собой значения относительно максимального рабочего давления и при использовании динамометрического ключа (допуск ≤ ±10 %).

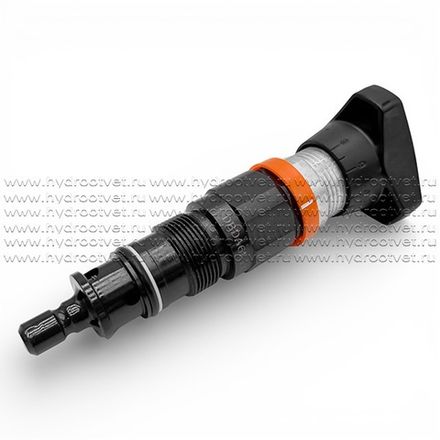

Ввертный клапан
Ввертный клапан
| Типоразмер | ØD11 | ØD12 | ØD13 | L17 | L18 | L19 | L20 | L21 | L22 | L23 | L24 |
| 6 | 34 | 60 | – | 72 | 11 | 83 | 28 | 20 | – | – | 64,5 |
| 10 | 38 | 60 | – | 68 | 11 | 79 | 28 | 20 | – | – | 77 |
| 20 | 48 | 60 | – | 65 | 11 | 77 | 28 | 20 | – | – | 106 |
| 30 | 63 | – | 80 | 83 | – | – | – | – | 11 | 56 | 131 |
| Моменты затяжки MA в Нм для вертных клапанов 2) Ступень давления, бар | Масса, примерно в кг | |||||||||
| Типоразмер | SW1 | SW2 | SW3 | SW4 | SW5 | SW6 | до 200 | до 400 | до 630 | |
| 6 | 32 | 30 | 19 | 6 | – | 30 | 50±5 | 80±5 | – | 0,4 |
| 10 | 36 | 30 | 19 | 6 | – | 30 | 100±5 | 150±10 | 200±10 | 0,5 |
| 20 | 46 | 36 | 19 | 6 | – | 30 | 150±10 | 300±15 | – | 1 |
| 30 | 60 | 46 | 19 | – | 13 | – | 350±20 | 500±30 | – | 2,2 |
1) Максимальный размер
2) Все скосы уплотнительных колец закруглены и не имеют заусенцев
Допуск для всех углов ±0,5°
Моменты затяжки представляют собой ориентировочные значения при коэффициенте трения примерно 0,12 и при использовании динамометрического ключа.
Отверстие для ввертывания
| Типоразмер | D14 | ØD15 | ØD16 | ØD17 | ØD18 | ØD19 |
| 6 | M28 x 1,5 | 25H9 | 6 | 15 | 24,9 +0,152 -0,2 | 12 |
| 10 | M35 x 1,5 | 32H9 | 10 | 18,5 | 31,9 +0,162 -0,2 | 15 |
| 20 | M45 x 1,5 | 40H9 | 20 | 24 | 39,9 +0,162 -0,2 | 22 |
| 30 | M60 x 2 | 55H9 | 30 | 38,75 | 54,9 +0,174 -0,2 | 34 |
| Типоразмер | L25 | L26 | L27 | L28 | L29 | L30 | L31 | α1 |
| 6 | 15 | 19 | 30 | 36 | 45 | 56,5±5,5 | 65 | 15° |
| 10 | 18 | 23 | 35 | 41,5 | 52 | 67,5±7,5 | 80 | 15° |
| 20 | 21 | 27 | 45 | 55 | 70 | 91,5±8,5 | 110 | 20° |
| 30 | 23 | 29 | 45 | 63 | 84 | 113,5±11,5 | 140 | 20° |

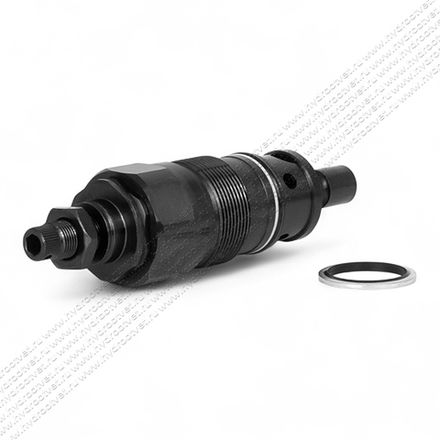

1.1. Исполнение регулировочного элемента "S" – винт с шестигранником и защитным колпачком; внутренний шестигранник (до типоразмера 20), внешний шестигранник (типоразмер 30)

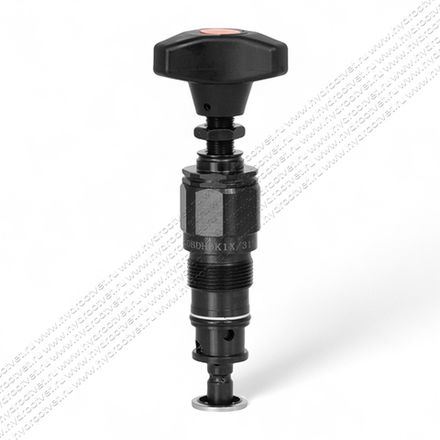

1.2. Исполнение регулировочного элемента "H" – поворотная ручка (до типоразмера 20), маховик (типоразмер 30)

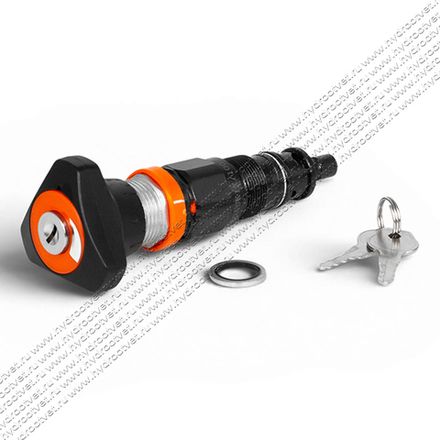

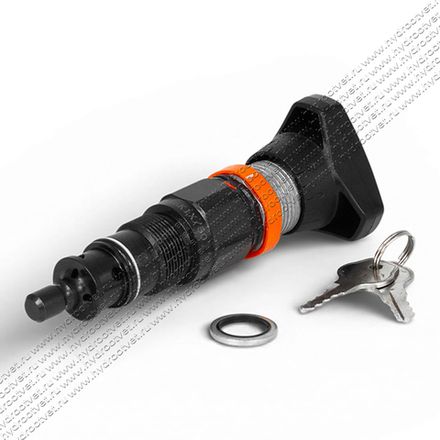

1.3. Исполнение регулировочного элемента "A" – запираемая поворотная кнопка до типоразмера 10 (ти- поразмер 20 до 100 бар)
4. Канал P, в любом месте по периметру или по торцам
5. Канал T, в любом месте по периметру
6. Обозначение типа
7. Ступень давления (проштамповано)
8. Маркировка (регулировка нулевого положения после установки клапана; фиксация кольца путем горизонтального смещения до входа в канавку запорного винта SW6)
9. Глубина посадки
10. Контргайка, момент затяжки MA = 10+5 Нм
11. Пространство, необходимое для снятия ключа
12. Минимальная прочность материалов корпуса: см. технические данные
