Представлены запчасти для насосов производства Бош Рексрот и их аналогов модели A4VSO.
При ремонте регулируемых гидравлических насосов Rexroth A4VSO с наклонным диском заменяют следующие ключевые компоненты, учитывая их конструктивные особенности и типичные проблемы износа:
🔧 Основные заменяемые детали A4VSO

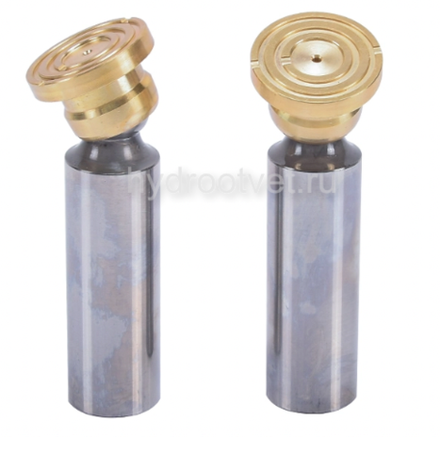

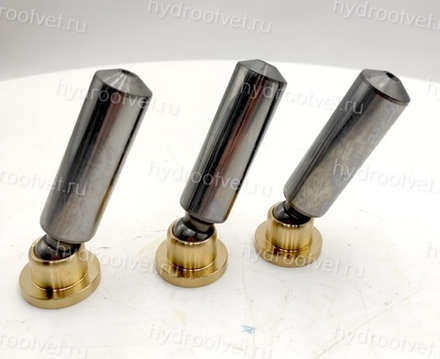

1. Поршневая группа (основной износ)
-

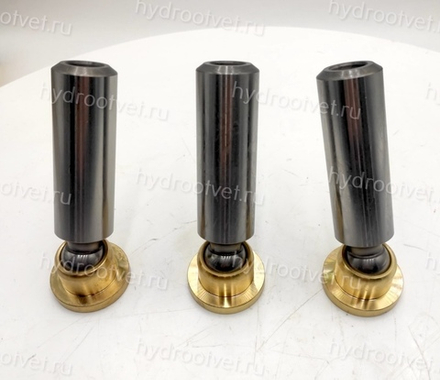

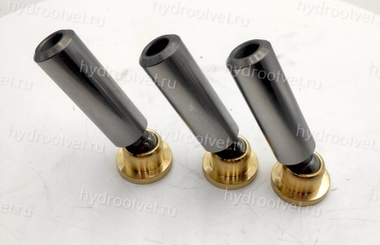

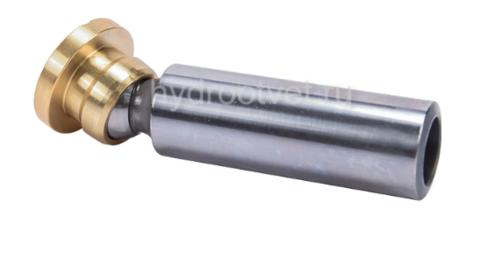

Поршни (9 шт., хромированные, Ø18-40 мм в зависимости от типоразмера)
-
Башмаки поршней с шаровыми шарнирами (требуют парной замены с поршнями)

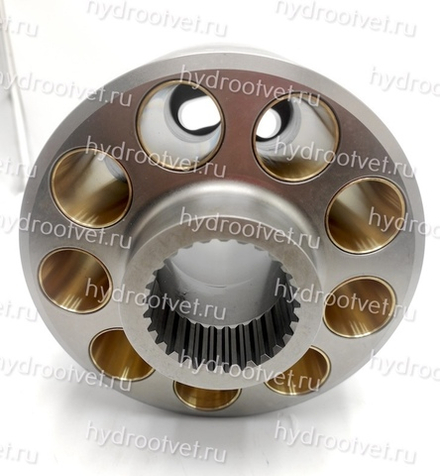

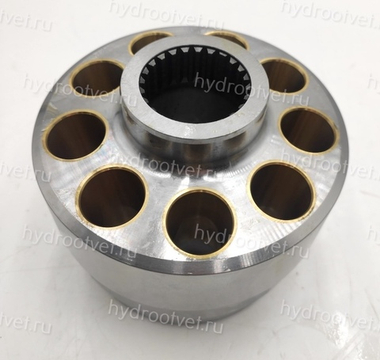

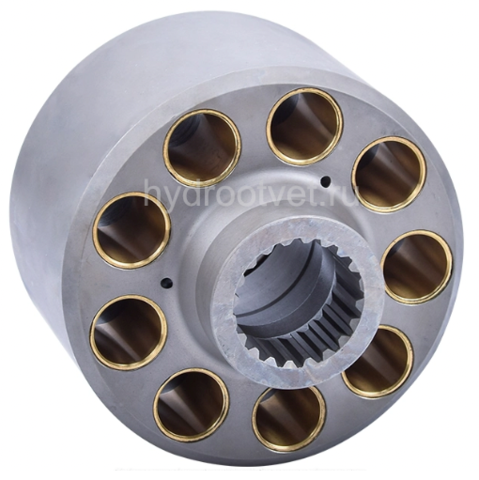

2. Блок цилиндров (ротор)
-
Рабочие поверхности цилиндров (допуск зазора 0,02-0,03 мм)
-

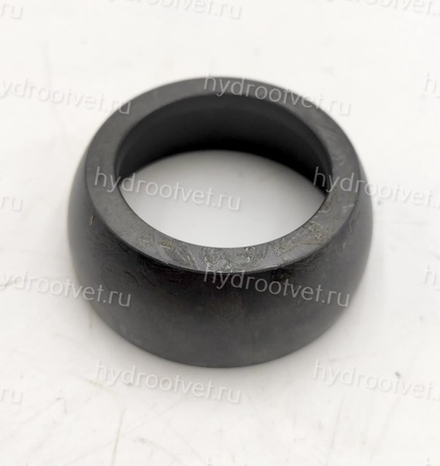

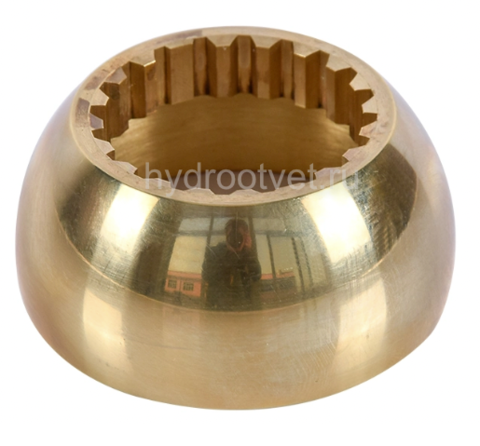

Опорная сферическая поверхность (проверка на контактные пятна)
-
Шлицевое соединение с валом
3. Распределительный узел
-

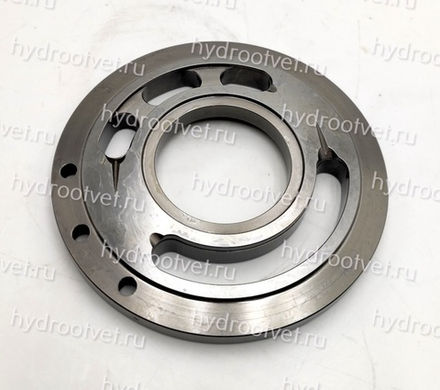

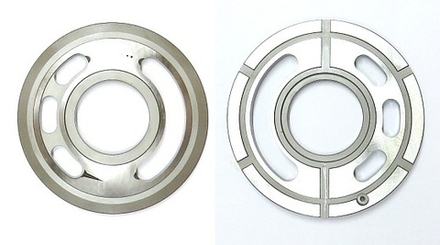

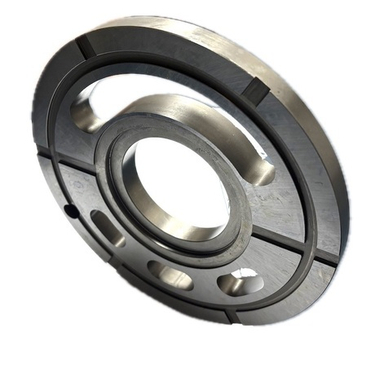

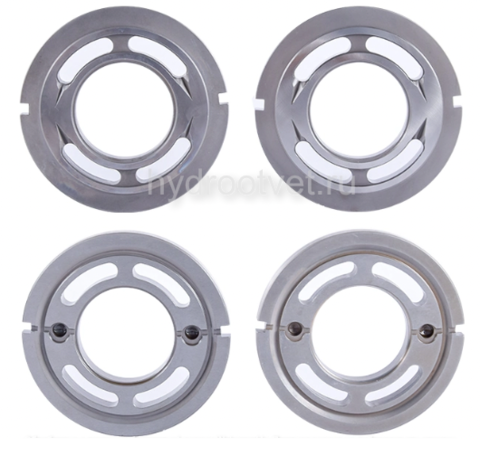

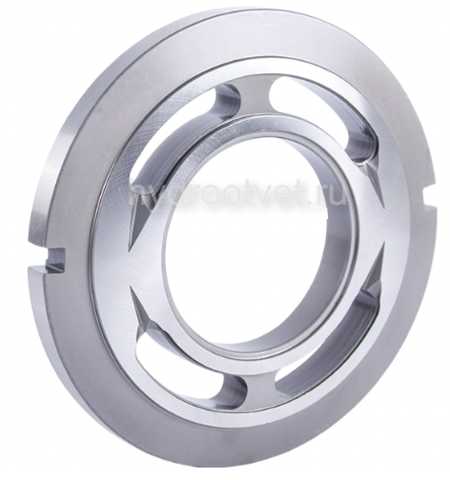

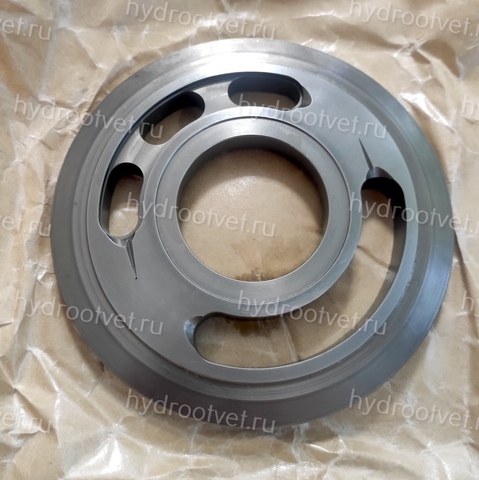

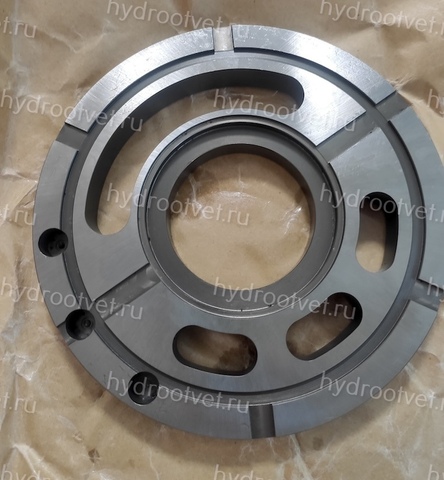

Распределительный диск (толщина 8-12 мм, проверка плоскостности)
-

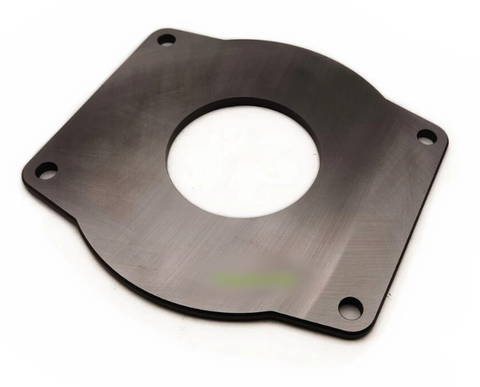

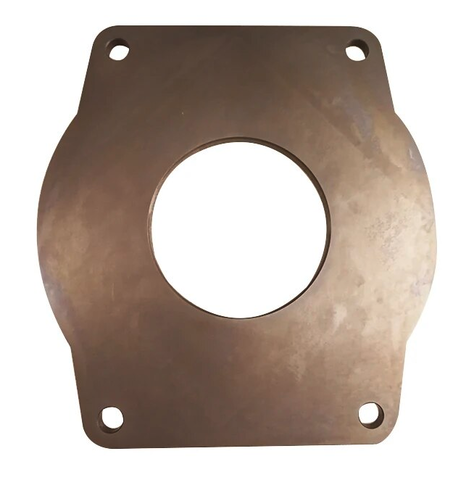

Сервисная пластина (с антифрикционным покрытием)
-

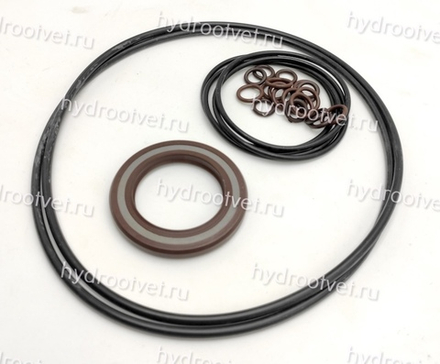

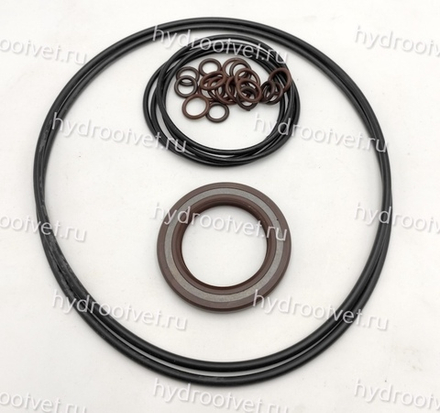

Уплотнительные кольца каналов (NBR/FKM)

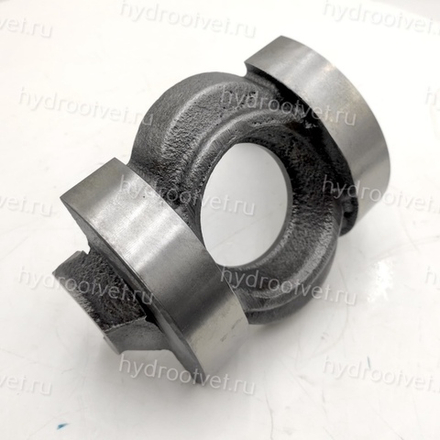

4. Наклонный механизм
-

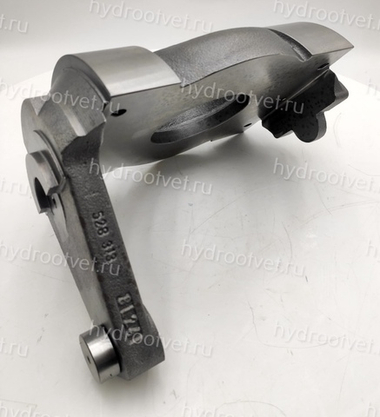

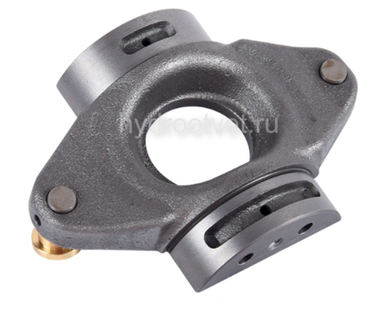

Наклонный диск (угол 18°-25°, твердость HRC 58-62)
-
Опорный подшипник (радиально-упорный, тип 329XX)
-

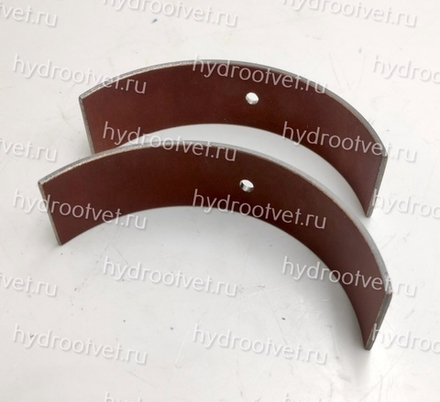

Цапфы наклона с бронзовыми втулками

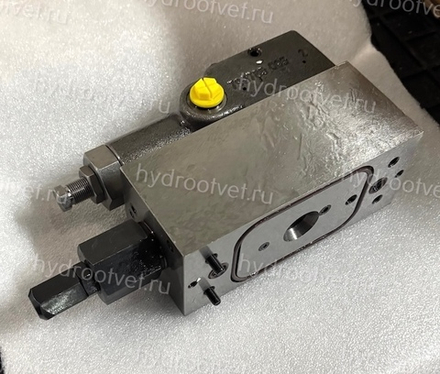

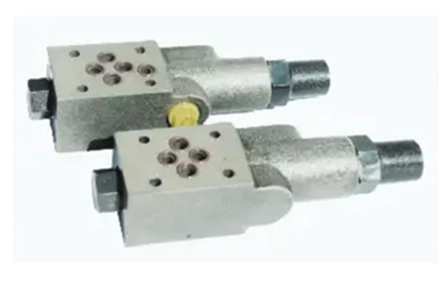

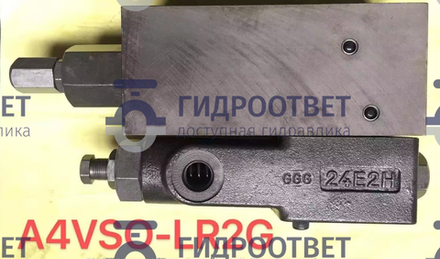

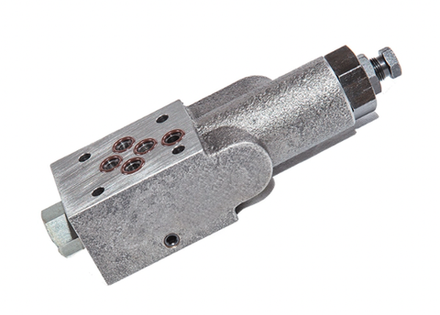

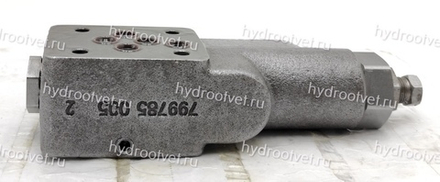

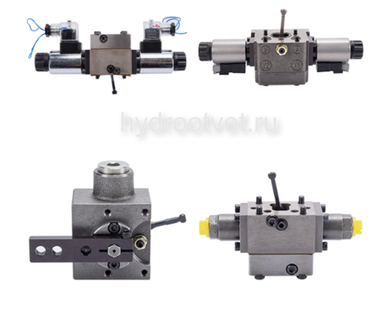

5. Система регулировки
-
Сервопоршень (Ø40-60 мм, проверка зеркала цилиндра)
-
Регулировочный золотник (прецизионная пара, зазор 0,005-0,01 мм)
-

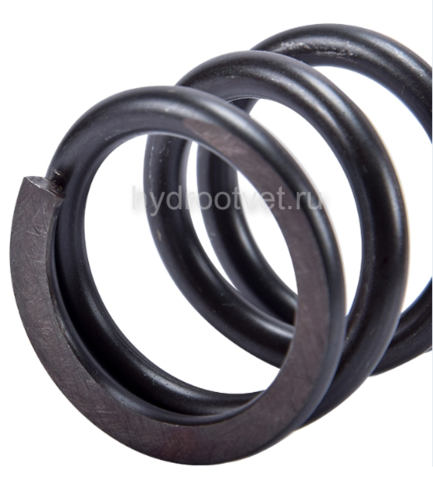

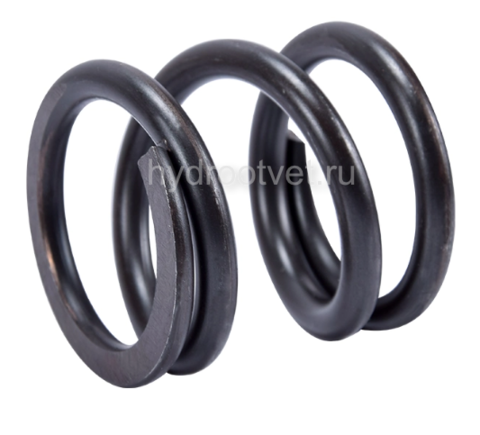

Регулировочные пружины (2 шт., жесткость 80-120 Н/мм)

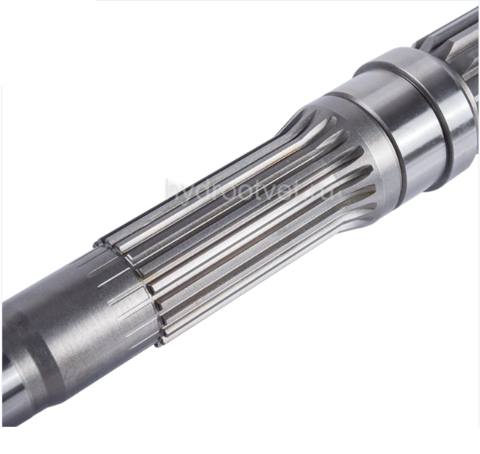

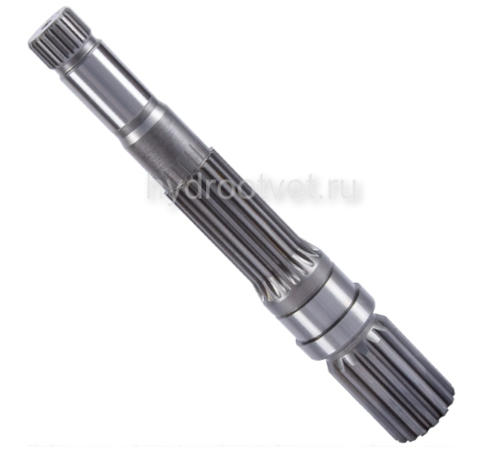

6. Вал и подшипники
-

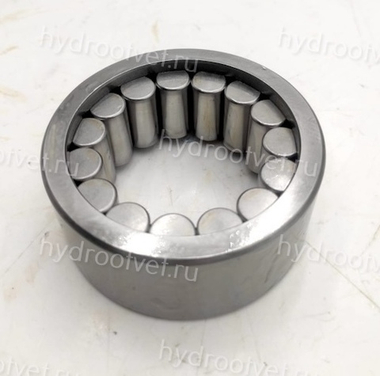

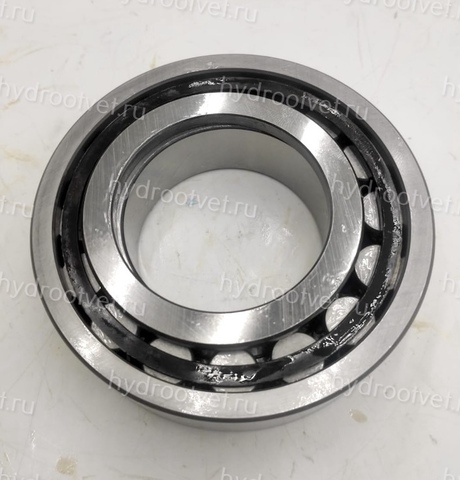

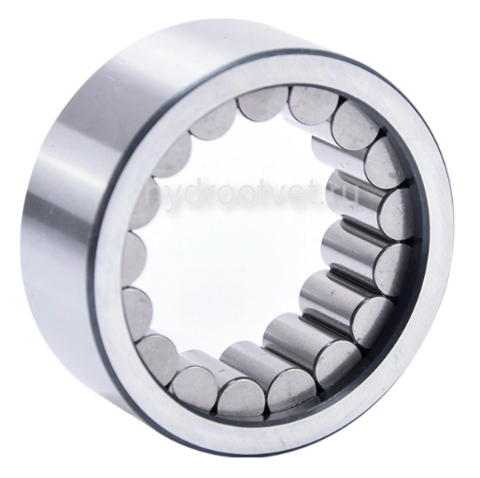

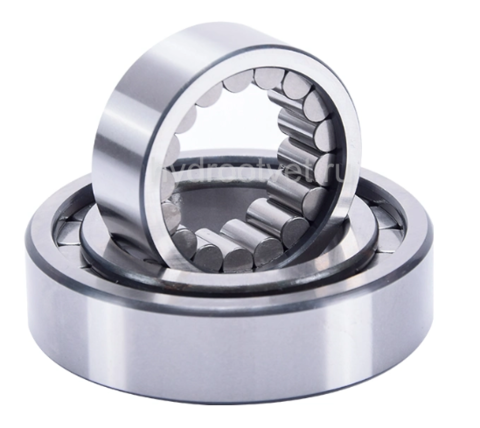

Радиально-упорные подшипники (типа 322/323 серии)
-

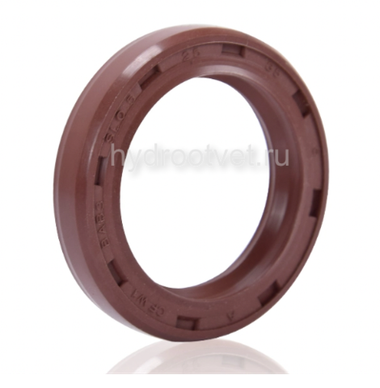

Уплотнение вала (сальник Simrit DAS)
-
Шпоночный паз (проверка на смятие)
7. Клапанная группа
-
Предохранительный клапан (в моделях с DR-регулированием)
-
Дренажный клапан с фильтром-сеткой
-
Обратные клапаны (в EP-версиях)
⚠️ Типичные неисправности A4VSO
-
Падение давления → износ поршней/распределительного диска
-
Шум при работе → износ подшипников (люфт >0,05 мм)
-
Самопроизвольное изменение подачи → заедание золотника
-
Утечки через дренаж (>30 капель/мин) → износ сальника вала
-
Перегрев → задиры на контактных поверхностях
🔨 Особенности ремонта разных модификаций
Для стандартных моделей (A4VSO 40/71/125):
-

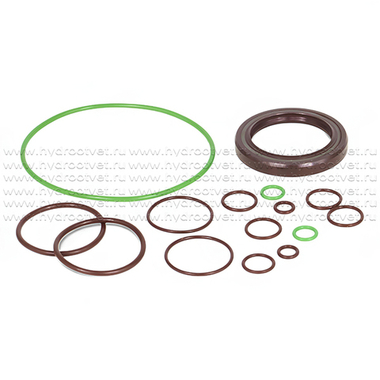

Замена ремкомплекта R902402500
-
Контроль зазора поршень-цилиндр (max 0,025 мм)
-
Регулировка предварительного натяга пружин (±0,5 мм)
Для высоконапорных версий (HD):
-
Обязательная замена усиленных подшипников (SKF 32226)
-
Проверка состояния опорной сферы
-
Контроль толщины сервисной пластины (min 4,5 мм)
Для моделей с электрорегулировкой (EP):
-
Диагностика датчика положения шайбы
-
Проверка герметичности сервопоршня
-
Калибровка электронного блока управления
📌 Рекомендации по ремонту
-
Порядок сборки:
-
Монтаж блока цилиндров со смазкой HLP 46
-
Установка диска по меткам совмещения
-
Регулировка осевого люфта (0,03-0,05 мм)
-
-
Тестирование:
-
Холодная обкатка (20% давления, 10 мин)
-
Проверка характеристик регулировки
-
Контроль утечек (<15 капель/мин)
-
Для точного подбора запчастей укажите полную маркировку насоса (например, A4VSO 180 LR2G/32R-PZB13K01) – предоставлю спецификацию с допусками! 🛠️
