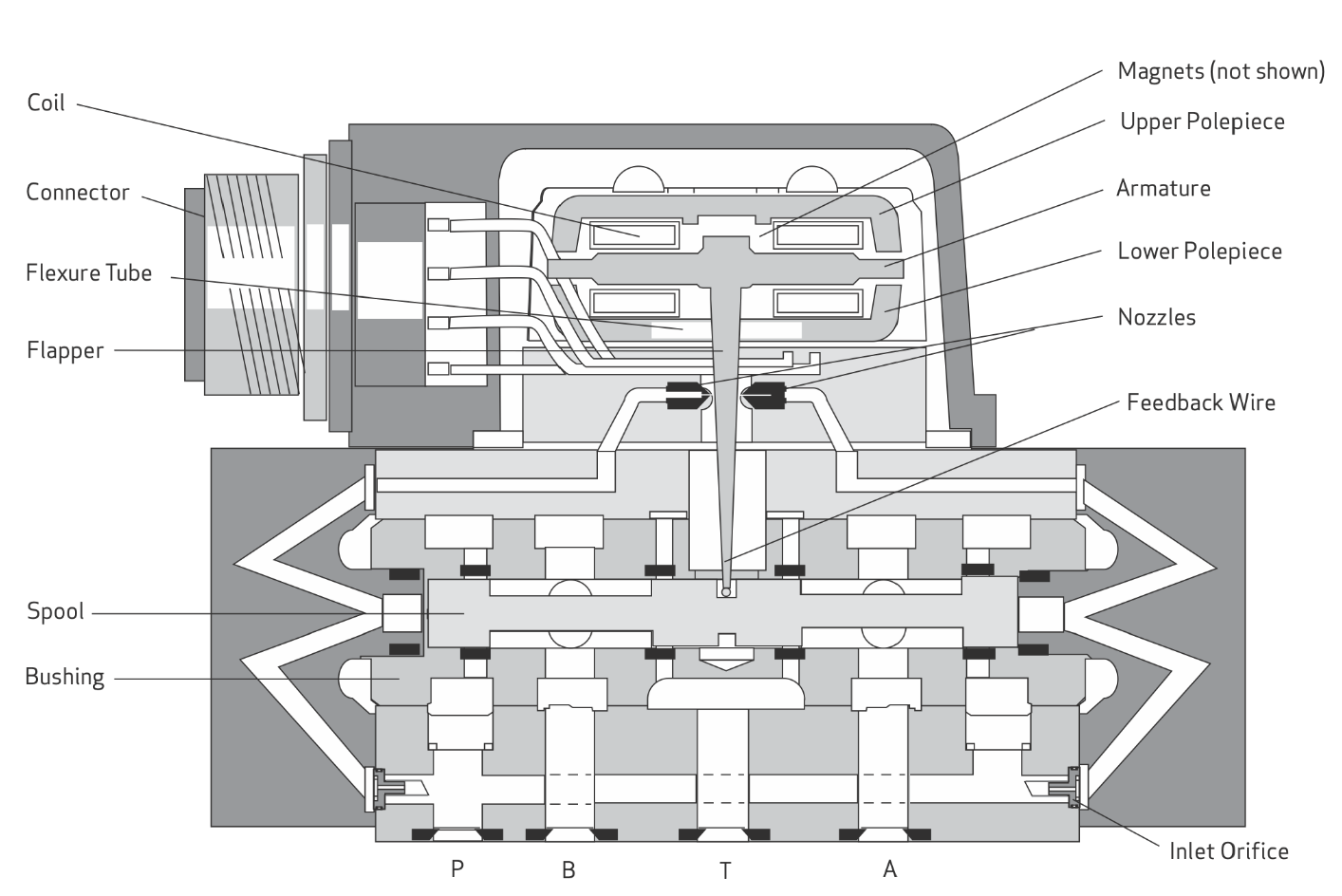

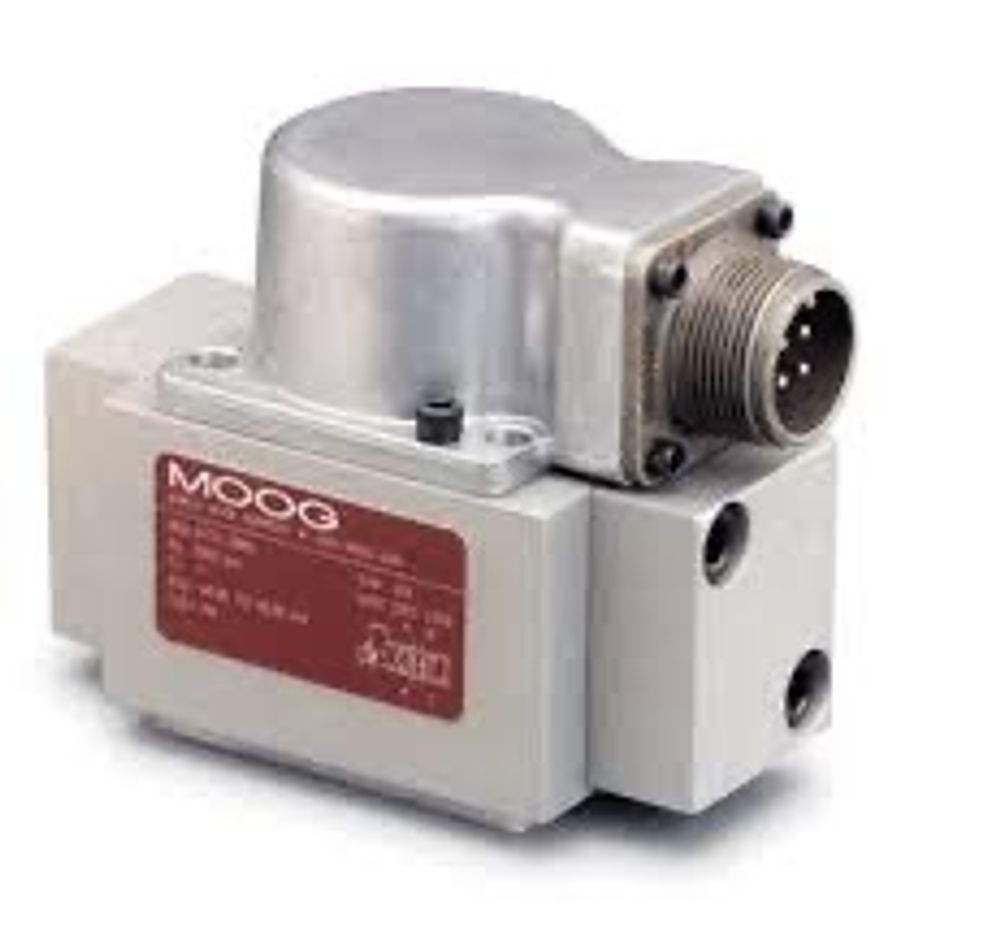

Сервоклапаны для регулирования расхода серии G77X/77X состоят из поляризованного моментного электродвигателя и двух ступеней гидравлического усиления мощности. Якорь двигателя проходит в воздушные зазоры цепи магнитного потока и поддерживается в этом положении гибкой трубкой. Гибкая трубка служит уплотнением между электромагнитной и гидравлической секциями клапана. Якорь окружен двумя обмотками двигателя, по одной с каждой стороны гибкой трубки. Заслонка гидравлического усилителя первой ступени жестко прикреплена к средней точке якоря. Заслонка проходит через гибкую трубку и проходит между двумя соплами, создавая два изменяемых отверстия между наконечниками сопел и заслонкой. Давление, регулируемое заслонкой и регулируемым отверстием сопла, подается в концевые участки золотника второй ступени. Вторая ступень представляет собой обычную четырехходовую конструкцию золотника, в которой выходной поток из клапана при фиксированном перепаде давления в клапане пропорционален смещению золотника из нулевого положения. Консольная пружина обратной связи прикреплена к клапану и входит в зацепление с пазом в центре катушки. При смещении катушки пружина обратной связи повреждается, что создает усилие на узел якорь/клапан. Входные сигналы создают магнитный заряд в якоре и приводят к отклонению якоря и заслонки. Этот узел поворачивается вокруг гибкой трубки и увеличивает размер одного соплового отверстия и уменьшает размер другого. Это действие создает перепад давления с одного конца катушки, что приводит к возникновению силы в тросе обратной связи, которая противодействует первоначальному крутящему моменту входного сигнала. Перемещение катушки продолжается до тех пор, пока усилие на тросе обратной связи не сравняется с усилием на входном сигнале.
