Предохранительные клапаны с разгрузкой

В данном разделе представлены предохранительные гидравлические клапаны с функцией разгрузки — специализированные устройства, предназначенные для защиты гидросистем от превышения давления с возможностью автоматического или дистанционного переключения насоса в режим циркуляции без давления. Такие клапаны широко применяются в гидросистемах с аккумуляторами, прессовом оборудовании, станках и мобильной технике .

Основные типы и конструктивные особенности

• Клапаны разгрузочные для гидроаккумуляторов (типа MRQA, DA/DAW) — обеспечивают автоматическую разгрузку насоса при достижении заданного давления в системе и повторное нагружение при снижении давления до определенного уровня (68% или 78% от настройки) . Модели DA и DAW (Ду10–Ду32) имеют пилотное управление, максимальное давление до 315 бар, расход до 240 л/мин, монтируются на плиту по DIN 24 340 и ISO 5781 . Клапаны MRQA (типоразмер Ду6) работают при давлении до 350 бар, расходе до 40 л/мин и имеют стыковой монтаж по ISO 4401 .

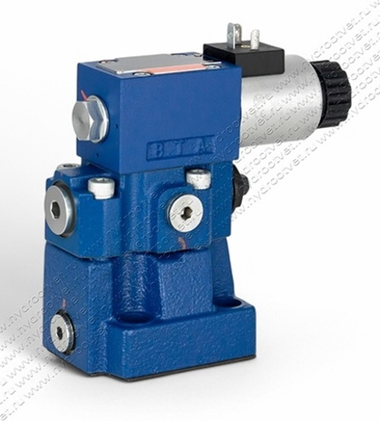

• Клапаны с электромагнитным управлением разгрузкой (серии RQM, Atos AGAM) — оснащаются встроенным электромагнитным клапаном для дистанционного переключения режимов, позволяют разгружать насос при запуске двигателя, выбирать до трех значений давления или переключаться между режимами предохранительного клапана и разгрузки . Модели RQM3-P*, RQM5-P*, RQM7-P* имеют максимальное давление 350 бар, расход от 200 до 500 л/мин, стыковой монтаж по ISO 6264 . Atos AGAM может комплектоваться соленоидным приводом для удаленного управления давлением за счет разгрузки .

• Клапаны с гидравлическим управлением разгрузкой (типа КПС) — аппараты непрямого действия, состоящие из основного и управляющего каскадов, предназначены для поддержания установленного давления, предохранения от превышения и разгрузки гидросистемы. Условный проход 40–50 мм, давление настройки до 32 МПа, фланцевое присоединение. Применяются в гидроприводах прессов, станков, литейных и литьевых машин .

Преимущества и области применения

Преимущества:

• Энергосбережение — разгрузка насоса при достижении заданного давления и в режимах ожидания снижает энергопотребление и нагрев масла .

• Автоматизация — возможность дистанционного управления разгрузкой, выбора нескольких значений давления и интеграции в АСУ ТП .

• Защита оборудования — предотвращают гидроудары при пуске и остановке насосов, обеспечивают плавное наполнение гидроаккумуляторов .

• Универсальность монтажа — стыковое (ISO 4401, ISO 6264), фланцевое (DIN 24 340) и встраиваемое (картриджное) исполнения под различные задачи .

• Широкий диапазон параметров — рабочее давление до 350–420 бар, расход от 40 до 500 л/мин, различные диапазоны настройки давления и типы регулировки (винт, рукоятка, защитный колпачок) .

Области применения:

• Гидравлические системы с аккумуляторами давления (прессы, станки, насосные станции) .

• Промышленное гидравлическое оборудование (литьевые машины, гидроприводы, металлорежущие станки) .

• Мобильная техника (экскаваторы, погрузчики, подъемники, строительное оборудование) .

• Системы пожаротушения и водоснабжения для защиты насосов от избыточного давления .

• Энергетическое оборудование и автоматизированные производственные линии.

Выберите подходящий предохранительный клапан с разгрузкой, ориентируясь на требуемый тип управления (автоматическое, электромагнитное, гидравлическое), способ монтажа, максимальное давление и расход. Для точного подбора обращайтесь к консультантам.
