Предохранительные клапаны 100 бар

В данном разделе представлены предохранительные гидравлические клапаны с максимальным давлением регулировки 100 бар — универсальные устройства для защиты гидравлических систем, промышленного оборудования, трубопроводов и емкостей от превышения давления. Клапаны данного типа охватывают широкий спектр применений: от систем низкого давления до оборудования среднего звена, где требуется точная настройка срабатывания в диапазоне до 100 бар .

Основные типы и исполнения

Клапаны с давлением регулировки 100 бар выпускаются в нескольких конструктивных вариантах:

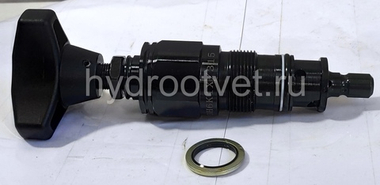

• Предохранительные клапаны прямого действия (серия M-6) — например, модели M6M, M6V, M6T (с обратным клапаном) для гидравлических систем. Диапазон регулировки 10–100 бар, максимальное давление 250 бар, типоразмер 06 (CETOP 03), номинальный расход 20 л/мин. Применяются в металлорежущих станках, прессах, литьевых машинах, робототехнике .

• Предохранительные клапаны с разгрузкой (тип DBW) — клапаны непрямого действия со встроенным электромагнитным разгрузочным клапаном. Давление настройки до 100 бар (в стандартном исполнении до 315/350 бар). Обеспечивают дистанционное переключение насоса на циркуляцию без давления. Монтаж на плиту (типоразмеры 10, 25, 32) .

• Клапаны последовательности (тип DZ) — для управления несколькими исполнительными механизмами. Давление до 100 бар, типоразмеры 10, 20, 30 (CETOP R05). Максимальный расход до 300 л/мин. Обеспечивают включение второго потребителя только после достижения заданного давления .

• Клапаны предохранительные фланцевые (17с7нж, 17с12нж) — пружинные полноподъемные фланцевые клапаны для воды, пара, газа. Давление до 100 кгс/см² (98 бар), температура до +450°C, условный проход от 25 до 150 мм. Материалы: сталь 20Л, сталь 12Х18Н9ТЛ, 12Х18Н10Т. Устанавливаются на паровые котлы, сосуды под давлением, трубопроводы .

• **Картриджные встраиваемые клапаны (Atos RQ *) — двухступенчатые предохранительные клапаны с пилотным управлением и возможностью электромагнитной разгрузки. Давление настройки до 100 бар (стандартно до 350 бар). Встраиваются в клапанные блоки по стандарту ISO 7368 (типоразмеры 16–32) .

• Латунные резьбовые клапаны (серия 305/6) — для систем водоснабжения, отопления и сжатого воздуха. Диапазон настройки 1–100 бар (подпружинные исполнения 1/2–5 бар, 5–12 бар, 12–16 бар и выше). Присоединения от G1/4 до G2". Максимальная температура до +225°C .

Преимущества и области применения

Преимущества:

• Широкий охват давлений — настройка до 100 бар охватывает как низконапорные системы (вода, воздух, пар), так и гидравлику среднего звена .

• Разнообразие конструкций — прямого и непрямого действия, с разгрузкой, последовательности, фланцевые, резьбовые, картриджные под любые задачи .

• Универсальность монтажа — резьбовой (G, NPT), фланцевый (ГОСТ, DIN), стыковой (CETOP), встраиваемый (картридж) .

• Материалы под среду — от латуни и чугуна для воды и воздуха до нержавеющей стали и жаропрочных сплавов для пара, нефтепродуктов и химии .

• Соответствие стандартам — ГОСТ, ТУ, разрешения Ростехнадзора, международные сертификаты (TÜV, CE) .

Области применения:

• Промышленная гидравлика (станки, прессы, литьевые машины, гидроприводы) с давлением до 100 бар .

• Паровые и водогрейные котлы, сосуды под давлением, компрессорные установки .

• Трубопроводы воды, пара, газа, нефтепродуктов .

• Системы водоснабжения, отопления, теплоснабжения .

• Химическая и нефтегазовая промышленность (специальные стали) .

• Холодильные установки и системы кондиционирования .

Выберите подходящий клапан с давлением регулировки 100 бар, ориентируясь на требуемый тип монтажа, рабочую среду, температуру и материал корпуса. Для точного подбора обращайтесь к консультантам.
