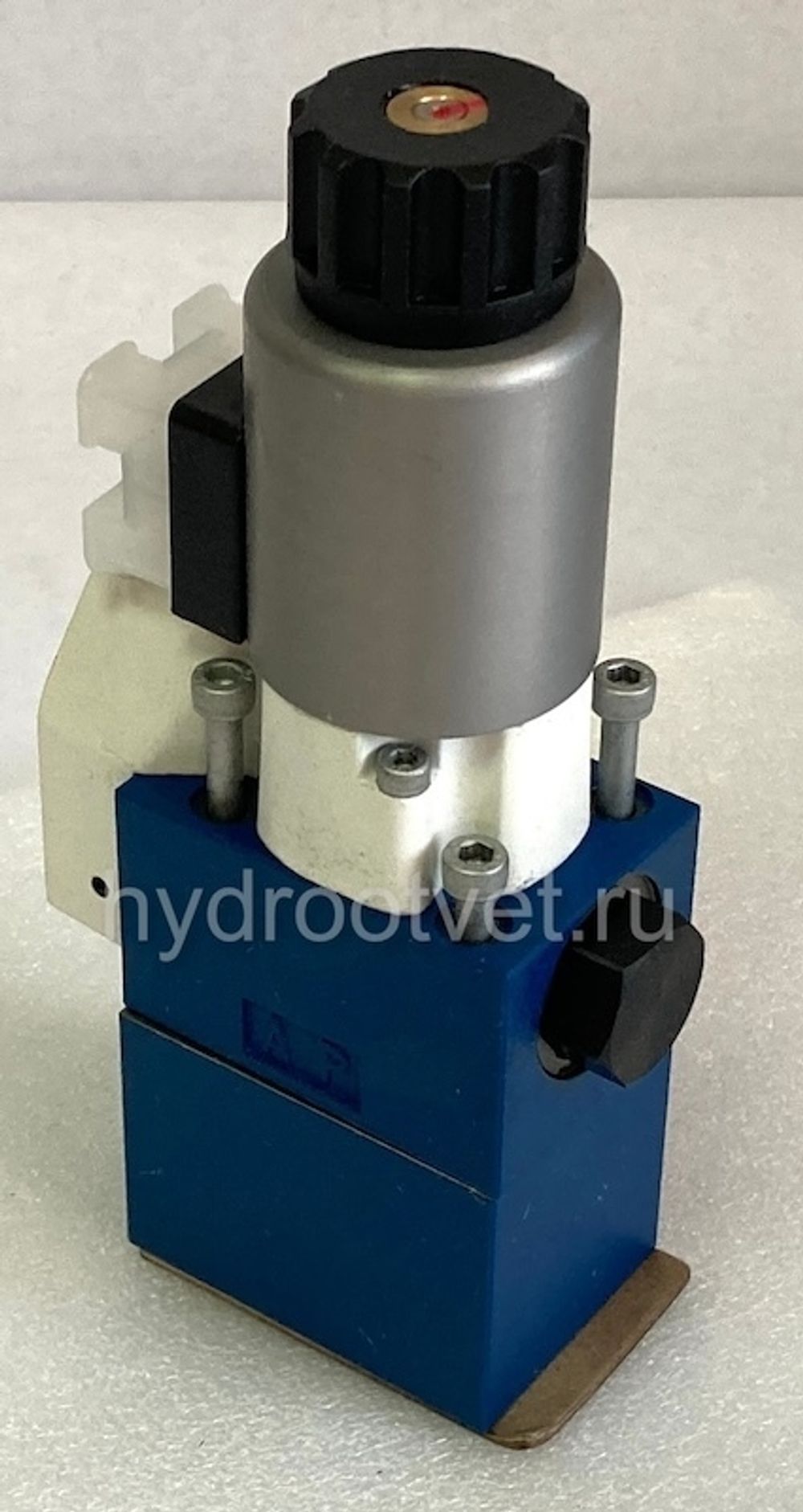

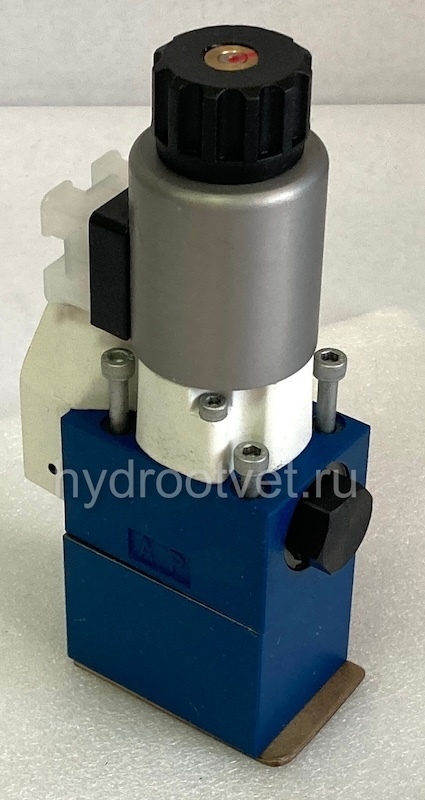

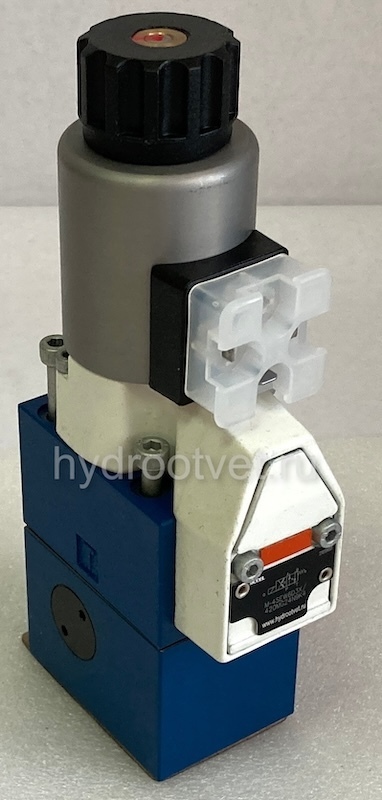

Клапан M-4SEW6D3X/420MG24N9K4 является гидравлическим распределителем седельного типа, то есть обеспечивает герметичное запирание потока (без утечек), что позволяет применять его без гидрозамка. Встроенный обратный клапан: нет. Уплотнение NBR. Клапан M-4SEW6D3X/420MG24N9K4 рассчитан на максимальный расход в 25 л/мин и максимальное рабочее давление до 420 бар. Распределитель M-4SEW6D3X/420MG24N9K4 устанавливается на монтажную поверхность Ду6 (ISO 4401-03 или CETOP03), в том числе и в качестве верхнего клапана, закрывающего столб из модульного набора клапанов. Клапаны M-4SEW6D3X/420MG24N9K4 производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры, с которым сотрудничает магазин Гидроответ, и являются качественными аналогами одноименного клапана известного немецкого бренда.
Общие
Рабочее положение | любое | |
Окружающая температура, макс 0С | +50 | |
Масса | распределитель 2/2 кг | 1,5 |
распределитель 3/2 кг | 1,5 | |
распределитель 4/2 кг | 2,3 |
Гидравлические
Рабочее давление, макс. | бар | см. графики |
Расход, макс. | л/мин | 25 |
Рабочая жидкость | Минеральное масло (HL, HLP) по DIN 51 524 | |
Температура рабочей жидкости 0С | - 30 до + 80 (при уплотнениях NBR) | |
Вязкость мм2/с | 2,8 до 500 | |
Чистота рабочей жидкости | Не хуже класса 9 по NAS 1638. Мы рекомендуем соответствующий фильтр с коэффициентом b10 ³ 75. |
Электрические
Тип тока | Постоянный ток |
Напряжения в поставке 3) V | 12 |
Допустимые отклонения напряжения % | ±10 |
Потребляемая мощность Вт | 30 |
Длительность включения | длительное |
Время переключения по IS0 6403 | см. таблицу ниже |
Частота включений вкл./час | 15000 |
Тип защиты по DIN 40 050 | IP 65 |
Максимальная температура катушки 4) 0С | 150 |
