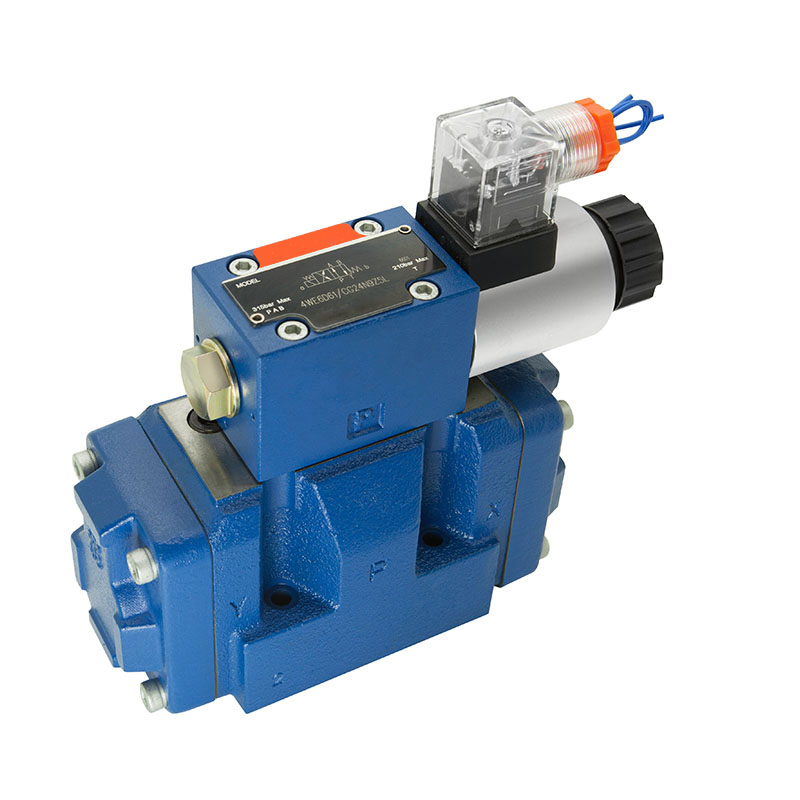

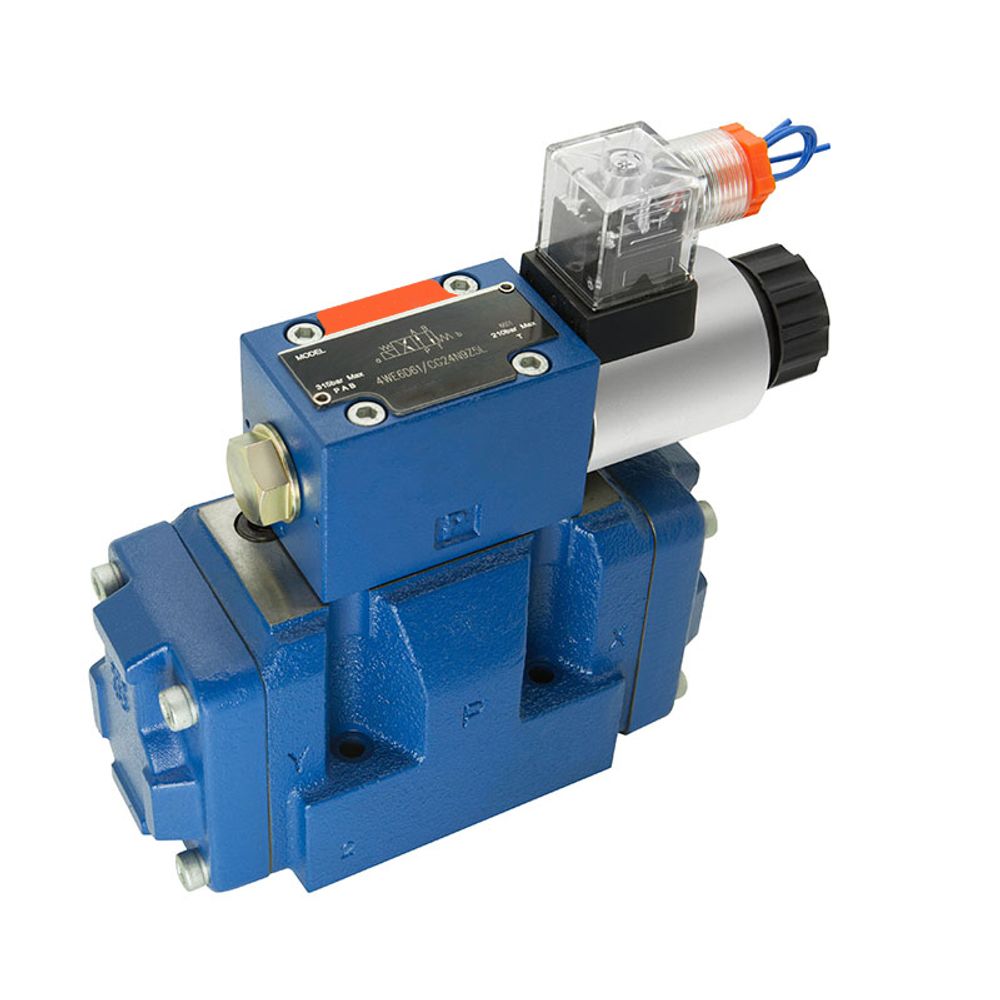

Фото H-4WEH10J4X/6EG24N9ETK4/B10D3 - Гидрораспределитель с электроуправлением Ду10 схема J (34), напряжение G24, каналы управления ET - X и Y - внутренние 1

арт. H-4WEH10J4X/6EG24N9ETK4/B10D3

H-4WEH10J4X/6EG24N9ETK4/B10D3 - Гидрораспределитель с электроуправлением Ду10 схема J (34), напряжение G24, каналы управления ET - X и Y - внутренние

Name: H-4WEH10J4X/6EG24N9ETK4/B10D3 - Гидрораспределитель с электроуправлением Ду10 схема J (34), напряжение G24, каналы управления ET - X и Y - внутренние
SKU: H-4WEH10J4X/6EG24N9ETK4/B10D3

Открыть PDF Подробнее о товаре

33 594 ₽

Цена с НДС

Под заказ - 03.12.2026

шт

В корзине

Выбрать

Подробнее о товаре

Технические характеристики

Типоразмер

Ду10

Схема

J (34)

Макс. давление, бар

350

Напряжение

G24

Управление пилотом

ET - X и Y - внутренние

Возврат основного золотника

от давления

Возврат пилота

пружинный

Регулятор времени срабатывания

нет

Встроенный дроссель

B10 - 1.0мм

Подпорный клапан

нет

Редукционный клапан

D3 = есть

Материал уплотнений

NBR

Максимальное рабочее давление, бар

350

Тип рабочей жидкости

Минеральное масло HL, HLP, HLPD, HVLP, HVLPD по стандарту DIN 51524, Водо-гликолевые смеси типа HFC по ISO 12922

Регулировка хода основного золотника

нет

Управление

электромагнитное

Тип распределителя

золотниковый

Условия поставки и гарантия

Срок поставки, если нет на складе

69 дней

Страна производства

Китай

Гарантия

12 месяцев при соблюдении инструкции по эксплуатации

Доставка

По России и Беларуси. Деловые линии, СДЭК, Major

Сдача на терминал ТК

Отвозим до терминала Деловых линии, ПВЗ СДЭК, Major БЕСПЛАТНО

Способ оплаты

По счету для юр.лиц или банковской картой для физ.лиц

Цены и сроки

Информация на сайте о наличии, дате поступления актуальна, цены с НДС

Конструкция и эксплуатация

Тип монтажа

на плиту

Рекомендованная температура масла, °С

-30 - +80

Температура окружающей среды, °С

-30 - +50

Макс. класс чистоты масла по ГОСТ 17216

13

Стандарт монтажа

ISO 4401-05 / CETOP05

Рекомендуемая вязкость, сСт

2.8 - 500

Вес в кг

7

Габариты в см

17x7x23

Бренды и совместимость

Взаимозаменяем с:

R900725075

Взаимозаменяем с: Код Рексрот

H-4WEH10J4X/6EG24N9ETK4/B10D3

Альтернатива Бренду

Bosch Rexroth

Торговая марка

ГИДРООТВЕТ

Подробнее

Свернуть

Описание

Гидрораспределитель H-4WEH10J4X/6EG24N9ETK4/B10D3 типоразмера Ду10 с пилотным электроуправлением от магнитов постоянного тока G24 служит для управления направлением движения рабочего органа. Имеет схему распределения потоков J (34). За счет наличия гидравлического каскада управления клапан H-4WEH10J4X/6EG24N9ETK4/B10D3 оснащен дополнительными функциями: регулировка времени срабатывания: нет, ограничение давления в канале управления: D3 = есть, каналы управления пилотом: ET - X и Y - внутренние. Расчитан на рабочее давление до 350 бар, встроенный дроссель: B10 - 1.0мм, подпорный клапан: нет, возврат основного золотника: от давления, возврат золотника пилотного клапана пружинный. Распределитель H-4WEH10J4X/6EG24N9ETK4/B10D3 устанавливает на монтажную поверхность Ду10 (ISO 4401-05 или CETOP05), в том числе и в качестве верхнего клапана, закрывающего столб из модульного набора клапанов. Клапаны H-4WEH10J4X/6EG24N9ETK4/B10D3 производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры, с которым сотрудничает магазин Гидроответ, и являются качественными аналогами одноименного клапана известного немецкого бренда.

Более подробнее про качество предлагаемых аналогов просим ознакомиться здесь.

Подробнее

Свернуть

Код заказа

¹⁾ Одинаковые размеры для установки и подключения.
³⁾ При внутренней подаче управляющего давления: минимальное управл. давление (см. графики); чтобы избежать недопустимых скачков давления в канал Р управляющего распределителя нужно установить дроссель (B10)
⁴⁾ Только в совокупности со встроенным дросселем "B10".
⁵⁾ 2 переключаемых состояния (гидравлическое конечное положение): только для золотников C, D, K, Z, Y; 3 переключаемых состояния (гидравлическое центрирование): только для типоразмеров 16 и 25 (тип H- 4W.H 25 ...) и типоразмера 32.
⁹⁾ Присоединительные штекеры не входят в поставку
¹⁰⁾ Не для типоразмера 16

Схемы

¹⁾ Пример: золотник Е, электромагнит на стороне "a". Пример заказа: H-4WEH 16 EA7X/6EG24N9ETSK4..B10..V..
²⁾ Золотник S только для типоразмера 16

Свободные проходные сечения в положении золотников Q, V и W клапана WEH

Типоразмер Золотник		Проходное сечение в мм2 при нулевом положении
Типоразмер Золотник		10	16	25 (тип 4W.H 22.7X/...)	25 (тип 4W.H 25.6X/...)	32
	P – A	–	–	–	–	–
	P – B	–	–	–	–	–
Q	A – T	13	32	78	83	78
	B – T	13	32	78	83	78
	P – A	13	32	73	83	73
V	P – B	13	32	73	83	73
	A – T	13	32	84	83	84
	B – T	13	32	84	83	84
	P – A	–	–	–	–	–
W	P – B	–	–	–	–	–
	A – T	2,4	6	10	14	20
	B – T	2,4	6	10	14	20

Развернутые и упрощенные изображения 3-позиционных распределителей

Для 3-х позиционных распределителей с центрированием давлением предпочтительны отдельные подвод давления и слив (без обозначений, E). Условия для внутреннего подвода и слива (ET, T)

Развернутые и упрощенные изображения 2-позиционных распределителей

¹⁾ Одинаковые размеры для установки и подключения.
³⁾ При внутренней подаче управляющего давления: минимальное управл. давление (см. графики); чтобы избежать недопустимых скачков давления в канал Р управляющего распределителя нужно установить дроссель (B10)
⁴⁾ Только в совокупности со встроенным дросселем "B10".
⁵⁾ 2 переключаемых состояния (гидравлическое конечное положение): только для золотников C, D, K, Z, Y; 3 переключаемых состояния (гидравлическое центрирование): только для типоразмеров 16 и 25 (тип H- 4W.H 25 ...) и типоразмера 32.
⁹⁾ Присоединительные штекеры не входят в поставку
¹⁰⁾ Не для типоразмера 16

Схемы

¹⁾ Пример: золотник Е, электромагнит на стороне "a". Пример заказа: H-4WEH 16 EA7X/6EG24N9ETSK4..B10..V..
²⁾ Золотник S только для типоразмера 16

Свободные проходные сечения в положении золотников Q, V и W клапана WEH

Типоразмер Золотник		Проходное сечение в мм2 при нулевом положении
Типоразмер Золотник		10	16	25 (тип 4W.H 22.7X/...)	25 (тип 4W.H 25.6X/...)	32
	P – A	–	–	–	–	–
	P – B	–	–	–	–	–
Q	A – T	13	32	78	83	78
	B – T	13	32	78	83	78
	P – A	13	32	73	83	73
V	P – B	13	32	73	83	73
	A – T	13	32	84	83	84
	B – T	13	32	84	83	84
	P – A	–	–	–	–	–
W	P – B	–	–	–	–	–
	A – T	2,4	6	10	14	20
	B – T	2,4	6	10	14	20

Развернутые и упрощенные изображения 3-позиционных распределителей

Для 3-х позиционных распределителей с центрированием давлением предпочтительны отдельные подвод давления и слив (без обозначений, E). Условия для внутреннего подвода и слива (ET, T)

Развернутые и упрощенные изображения 2-позиционных распределителей

Подробнее

Свернуть
