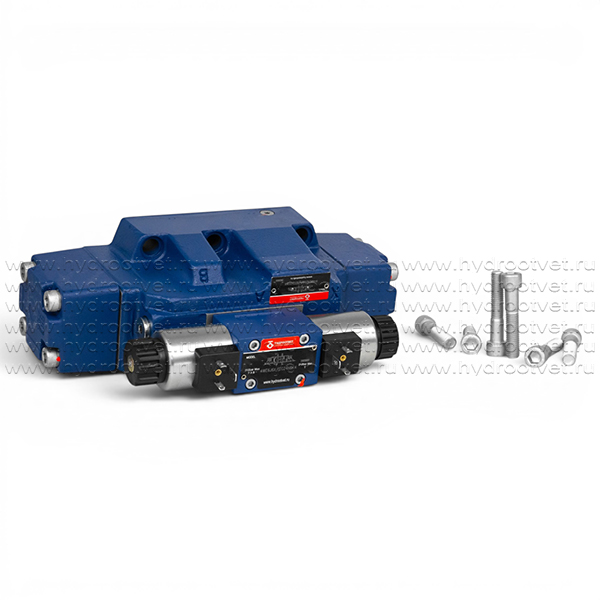

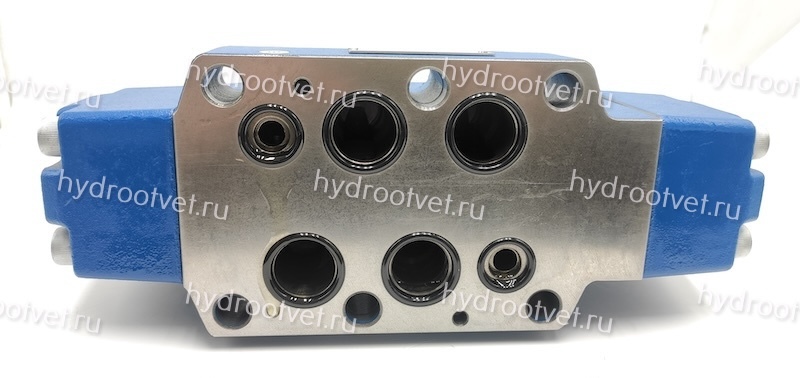

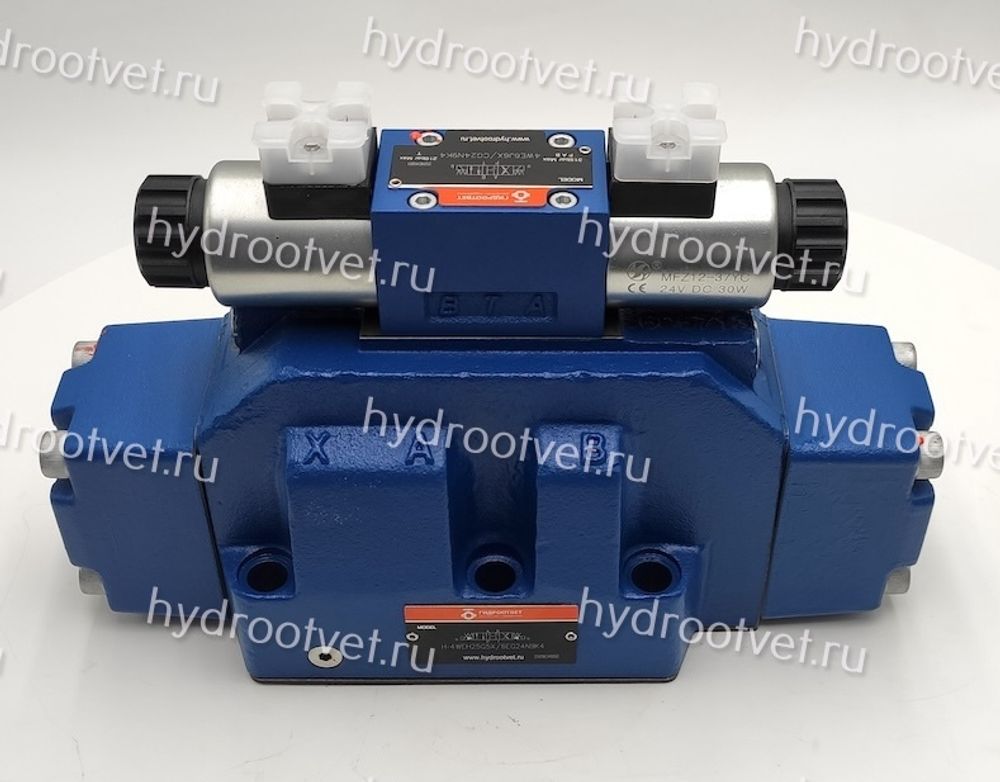

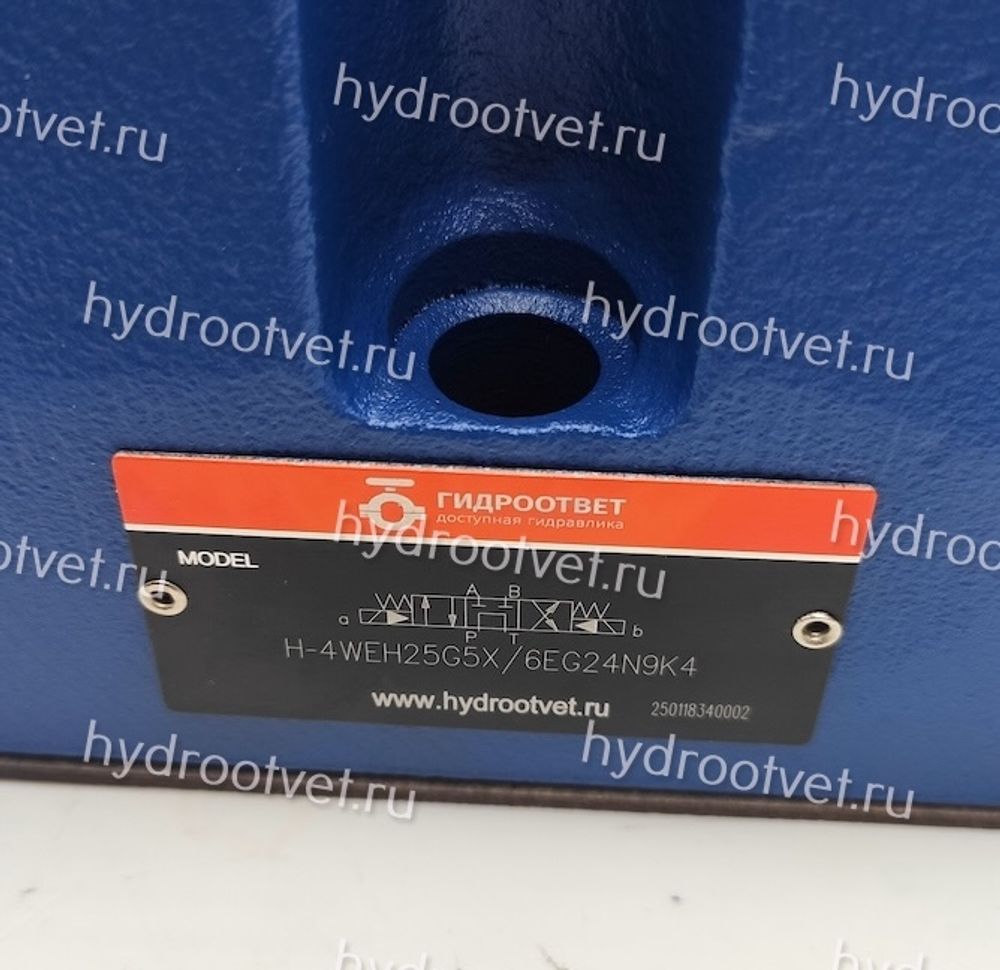

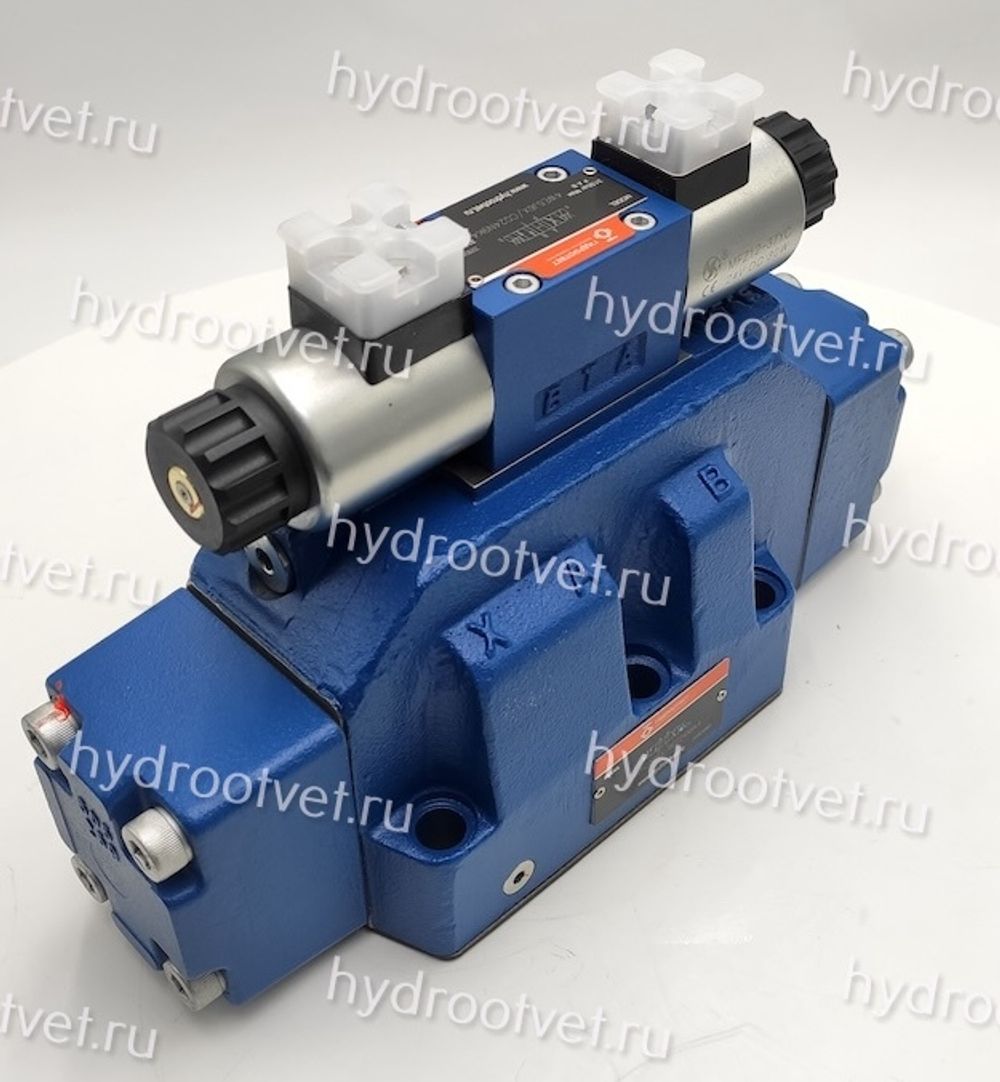

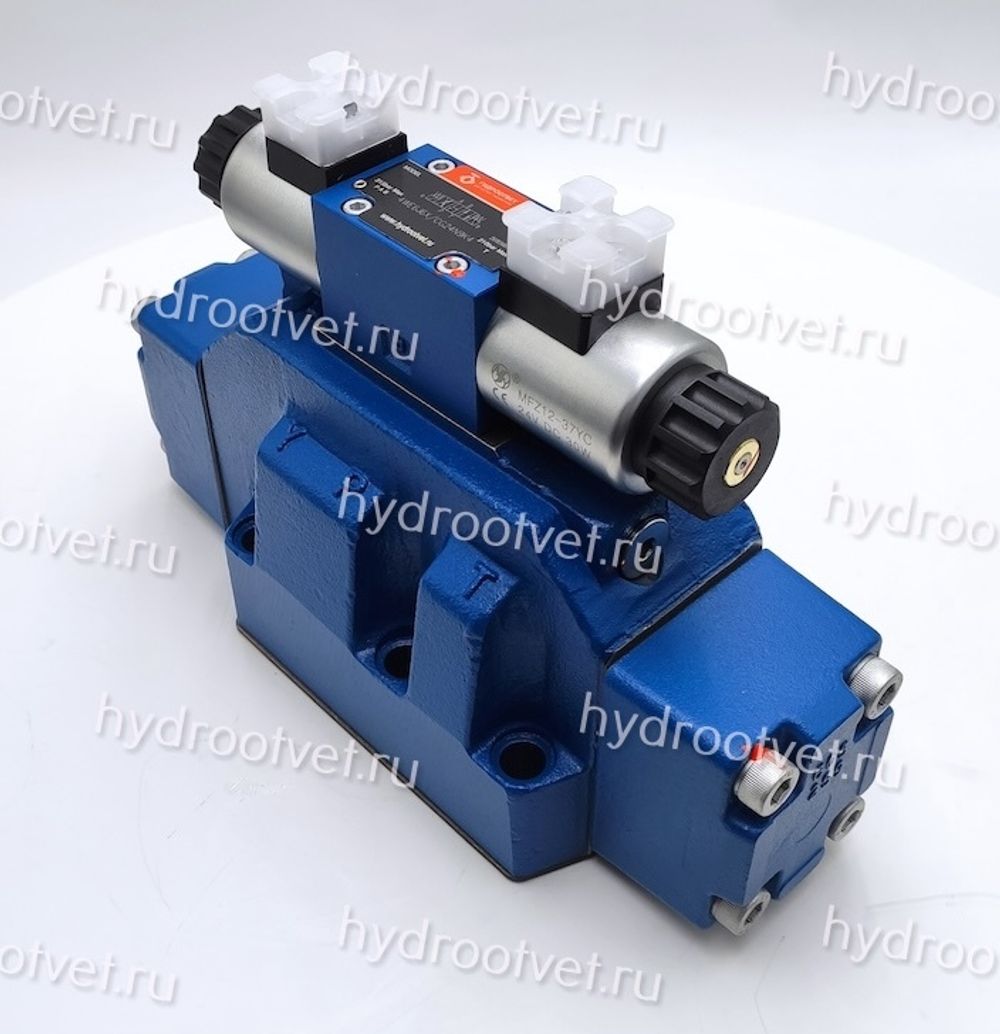

Гидрораспределитель H-4WEH25G6X/6EG24N9K4 типоразмера Ду25 с пилотным электроуправлением от магнитов постоянного тока G24 служит для управления направлением движения рабочего органа. Имеет схему распределения потоков G (64). За счет наличия гидравлического каскада управления клапан H-4WEH25G6X/6EG24N9K4 оснащен дополнительными функциями: регулировка времени срабатывания: нет, ограничение давления в канале управления: нет, каналы управления пилотом: X и Y - внешние. Расчитан на рабочее давление до 350 бар, встроенный дроссель: нет, подпорный клапан: нет, возврат основного золотника: от давления, возврат золотника пилотного клапана пружинный. Распределитель H-4WEH25G6X/6EG24N9K4 устанавливает на монтажную поверхность Ду25 (ISO 4401-08 или CETOP08), в том числе и в качестве верхнего клапана, закрывающего столб из модульного набора клапанов. Клапаны H-4WEH25G6X/6EG24N9K4 производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры, с которым сотрудничает магазин Гидроответ, и являются качественными аналогами одноименного клапана известного немецкого бренда.
Для гидрораспределителей с электрогидравлическим управлением типоразмера Ду 25 (схема 64 по ГОСТ или схема G по классификации Rexroth) реализация внутреннего питания канала управления имеет важную техническую особенность: Обязательное условие: Клапан подпора
Схема 64 (G) в нейтральном положении соединяет линию давления P со сливом T. При таком открытом центре давление в системе падает почти до нуля, что делает невозможным переключение основного золотника при использовании внутреннего питания, так как пилоту не хватает энергии для сдвига основного каскада.
Чтобы переключение работало, необходимо:
- Установить подпорный клапан в линии слива T внутри самого распределителя или сразу после него. Это создаст минимальное давление (обычно 0.4–0.5 МПа), необходимое для работы пилота управления даже в нейтральном положении золотника.
- Настроить пробки (штифты):
- Для питания: Убедитесь, что пробка в канале X установлена в положение «внутреннее» (канал X соединен с линией P).
- Для слива: Аналогично проверьте канал Y (внутренний или внешний слив управления). Для схемы 64 часто рекомендуют внешний слив (Y), чтобы скачки давления в линии T не влияли на точность управления.
Более подробнее про качество предлагаемых аналогов просим ознакомиться здесь.
1) Одинаковые размеры для установки и подключения.
3) При внутренней подаче управляющего давления: минимальное управл. давление (см. графики); чтобы избежать недопустимых скачков давления в канал Р управляющего распределителя нужно установить дроссель (B10)
4) Только в совокупности со встроенным дросселем "B10".
5) 2 переключаемых состояния (гидравлическое конечное положение): только для золотников C, D, K, Z, Y; 3 переключаемых состояния (гидравлическое центрирование): только для типоразмеров 16 и 25 (тип H- 4W.H 25 ...) и типоразмера 32.
9) Присоединительные штекеры не входят в поставку
10) Не для типоразмера 16
Схемы
1) Пример: золотник Е, электромагнит на стороне "a". Пример заказа: H-4WEH 16 EA7X/6EG24N9ETSK4..B10..V..
2) Золотник S только для типоразмера 16
Свободные проходные сечения в положении золотников Q, V и W клапана WEH
| Типоразмер Золотник | Проходное сечение в мм2 при нулевом положении | |||||
| 10 | 16 | 25 (тип 4W.H 22.7X/...) | 25 (тип 4W.H 25.6X/...) | 32 | ||
| P – A | – | – | – | – | – | |
| P – B | – | – | – | – | – | |
| Q | A – T | 13 | 32 | 78 | 83 | 78 |
| B – T | 13 | 32 | 78 | 83 | 78 | |
| P – A | 13 | 32 | 73 | 83 | 73 | |
| V | P – B | 13 | 32 | 73 | 83 | 73 |
| A – T | 13 | 32 | 84 | 83 | 84 | |
| B – T | 13 | 32 | 84 | 83 | 84 | |
| P – A | – | – | – | – | – | |
| W | P – B | – | – | – | – | – |
| A – T | 2,4 | 6 | 10 | 14 | 20 | |
| B – T | 2,4 | 6 | 10 | 14 | 20 | |
Развернутые и упрощенные изображения 3-позиционных распределителей
Для 3-х позиционных распределителей с центрированием давлением предпочтительны отдельные подвод давления и слив (без обозначений, E). Условия для внутреннего подвода и слива (ET, T)
Развернутые и упрощенные изображения 2-позиционных распределителей
