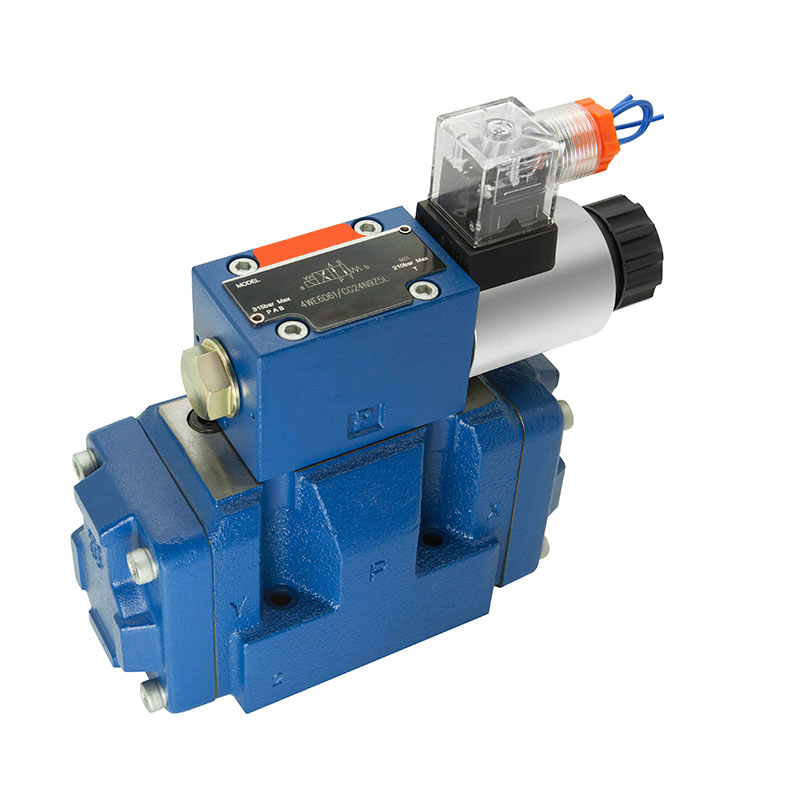

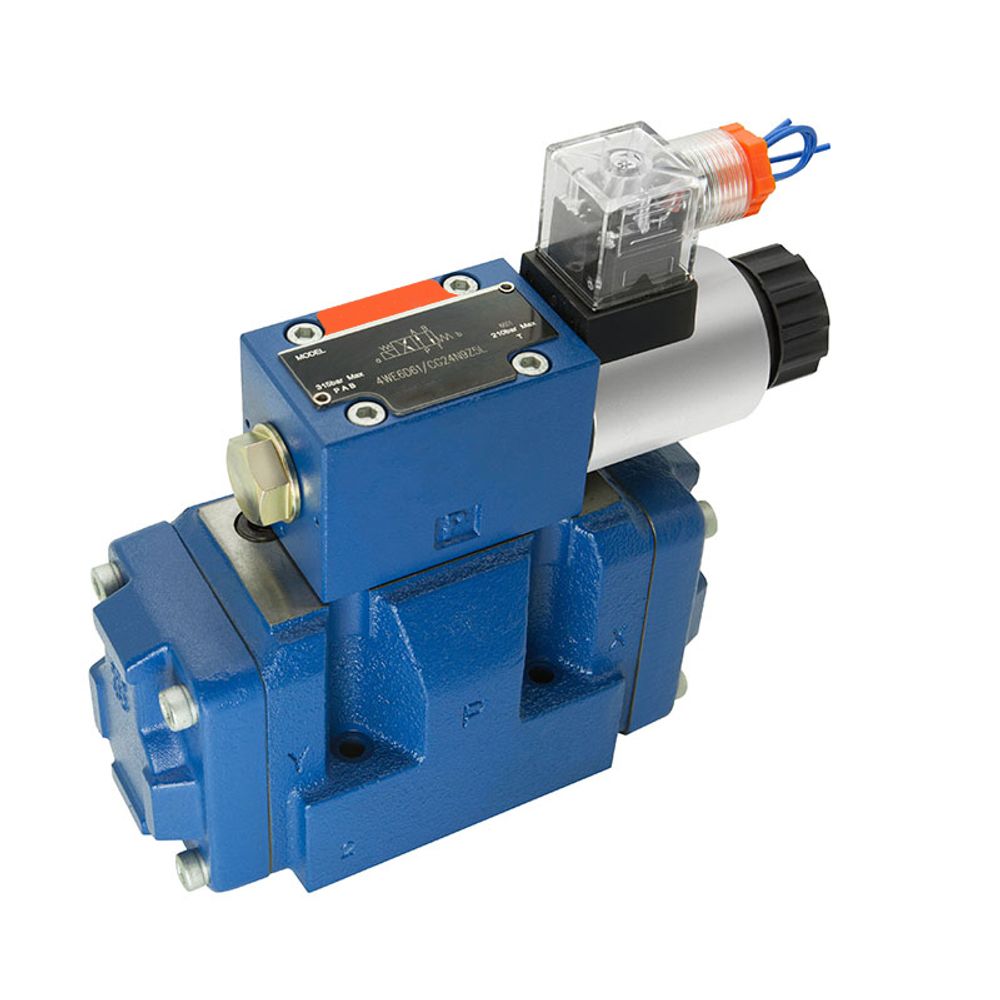

H-4WEH10C4X/6EG24N9S2K4 - Гидрораспределитель с электроуправлением Ду10 схема C (574), напряжение G24, каналы управления X и Y - внешние

Нет в наличии
Под заказ   69 дней
Купить в 1 клик

Скачать оригинальный каталог 4WEH      Подробное описание 4WEH на русском

Характеристики
Типоразмер
Ду10
Схема
C (574)
Тип монтажа
на плиту
Макс. давление, бар
350
Максимальный класс чистоты масла по ГОСТ 17216
13
Взаимозаменяем с:
R900929137
Взаимозаменяем с: Код Рексрот
H-4WEH10C4X/6EG24N9S2K4
Стандарт монтажа
ISO4401-05 или CETOP05
Напряжение
G24
Управление пилотом
X и Y - внешние
Возврат основного золотника
от давления
Возврат пилота
пружинный
Регулятор времени срабатывания
S2 - с регулировкой
Встроенный дроссель
нет
Подпорный клапан
нет
Редукционный клапан
нет
Материал уплотнений
NBR
Взаимозаменяем с артикулом Рексрот*
R900929137
Страна производства
Китай
При отсутствии на складе срок поставки составит:
60 дней
Вес в кг
7
Габариты в см
17x7x23
Гарантия
12 месяцев с даты отгрузки при условии соблюдения инструкции по эксплуатации
Доставка
По России и Беларуси. Отвозим до терминала г. Екатеринбург ТК Деловые линии или СДЭК БЕСПЛАТНО
Способ оплаты
По счету для юр.лиц или банковской картой для физ. лиц
Цены и сроки
Информация на сайте о наличии, ожидании или сроке поставки актуальная, цены указаны с НДС
Описание
Гидрораспределитель H-4WEH10C4X/6EG24N9S2K4 типоразмера Ду10 с пилотным электроуправлением от магнитов постоянного тока G24 служит для управления направлением движения рабочего органа. Имеет схему распределения потоков C (574). За счет наличия гидравлического каскада управления клапан H-4WEH10C4X/6EG24N9S2K4 оснащен дополнительными функциями: регулировка времени срабатывания: S2 - с регулировкой, ограничение давления в канале управления: нет, каналы управления пилотом: X и Y - внешние. Расчитан на рабочее давление до 350 бар, встроенный дроссель: нет, подпорный клапан: нет, возврат основного золотника: от давления, возврат золотника пилотного клапана пружинный. Распределитель H-4WEH10C4X/6EG24N9S2K4 устанавливает на монтажную поверхность Ду10 (ISO 4401-05 или CETOP05), в том числе и в качестве верхнего клапана, закрывающего столб из модульного набора клапанов. Клапаны H-4WEH10C4X/6EG24N9S2K4 производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры, с которым сотрудничает магазин Гидроответ, и являются качественными аналогами одноименного клапана известного немецкого бренда.
Код заказа

1) Одинаковые размеры для установки и подключения.
3) При внутренней подаче управляющего давления: минимальное управл. давление (см. графики); чтобы избежать недопустимых скачков давления в канал Р управляющего распределителя нужно установить дроссель (B10)
4) Только в совокупности со встроенным дросселем "B10".
5) 2 переключаемых состояния (гидравлическое конечное положение): только для золотников C, D, K, Z, Y; 3 переключаемых состояния (гидравлическое центрирование): только для типоразмеров 16 и 25 (тип H- 4W.H 25 ...) и типоразмера 32.
9) Присоединительные штекеры не входят в поставку
10) Не для типоразмера 16

Схемы

1) Пример: золотник Е, электромагнит на стороне "a". Пример заказа: H-4WEH 16 EA7X/6EG24N9ETSK4..B10..V..
2) Золотник S только для типоразмера 16

Свободные проходные сечения в положении золотников Q, V и W клапана WEH
Типоразмер    Золотник Проходное сечение в мм2 при нулевом положении
10 16 25 (тип 4W.H 22.7X/...) 25 (тип 4W.H 25.6X/...) 32
  P – A
  P – B
Q A – T 13 32 78 83 78
  B – T 13 32 78 83 78
  P – A 13 32 73 83 73
V P – B 13 32 73 83 73
  A – T 13 32 84 83 84
  B – T 13 32 84 83 84
  P – A
W P – B
  A – T 2,4 6 10 14 20
  B – T 2,4 6 10 14 20
Развернутые и упрощенные изображения 3-позиционных распределителей

Для 3-х позиционных распределителей с центрированием давлением предпочтительны отдельные подвод давления и слив (без обозначений, E). Условия для внутреннего подвода и слива (ET, T)

Развернутые и упрощенные изображения 2-позиционных распределителей
