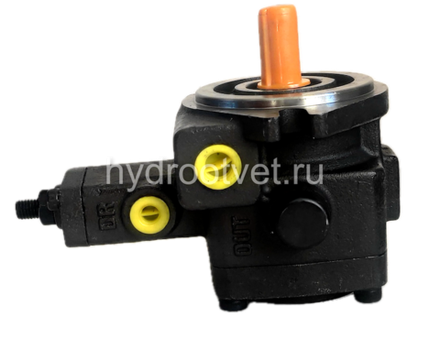

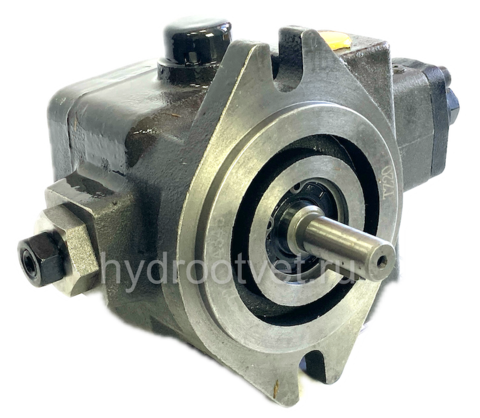

VP1 - Пластинчатые регулируемые насосы (аналог PVT-210)

Регулируемые пластинчатые насосы серии VP1 являются полными аналогами насосов фирмы ATOS модель PVT и насосов Duplomatic модели PVE. Насосы производятся в Китае на ведущем заводе-изготовителе гидромашин и являются качественными аналогами насосов итальянского производства.

Скачать оригинальный каталог PVE     Подробное описание VP1 на русском

Макс. рабочее давление: 70 бар
Максимальный расход: 15 л/мин

Код Аналога Код ATOS  Код Duplomatic  Артикул Duplomatic  Рабочий объем, см3 Макс. расход при 1500 об/мин (л/мин)
VP1 -12-70   PVE-006PC3-R00B/30N 3141100121 6,6 10
VP1 -12-35   PVE-006PC2-R00B/30N 3141100122 6,6 10
VP1 -20-70 PVT-210/70 PVE-011PC3-R00B/30N 3141100221 11,1 16,7
VP1 -20-35 PVT-210/35 PVE-011PC2-R00B/30N 3141100222 11,1 16,7
Конфигуратор
Номинальный расход при 3.5 бар и 1800 об/мин, л/мин
Диапазон давления регулировки, бар
Сбросить

Регулируемые пластинчатые насосы серии VP являются функциональными аналогами насосов фирмы Rexroth модели PV7...A, и полными аналогами насосов фирмы ATOS модель PVT и насосов Duplomatic модели PVE.

Насосы серии VP оснащены регулятором давления и расхода. Подача насоса регулируется автоматически в зависимости от давления в системе. При достижении давлением в системе значения настройки регулятора давления на насосе, происходит отсечка по давлению, и насос начинает подавать минимальный расход масла в систему, при это давление в системе сохраняется, но потребляемая мощность значительно снижается, и частота оборотов вала не меняется. Настройка номинальной подачи насоса происходит механически (винтом) перед запуском системы.

Данная конструкция насоса имеет высокий объемный КПД, позволяет повысить КПД всей гидросистемы в целом, имеет большой срок службы, и применяется в гидросистемах, в которых требуется регулирование объемного расхода. В основном, это станочное оборудование: токарные, фрезерные, шлифовальные, отрезные, расточные станки, станки много целевые с ЧПУ и обрабатывающие центры.

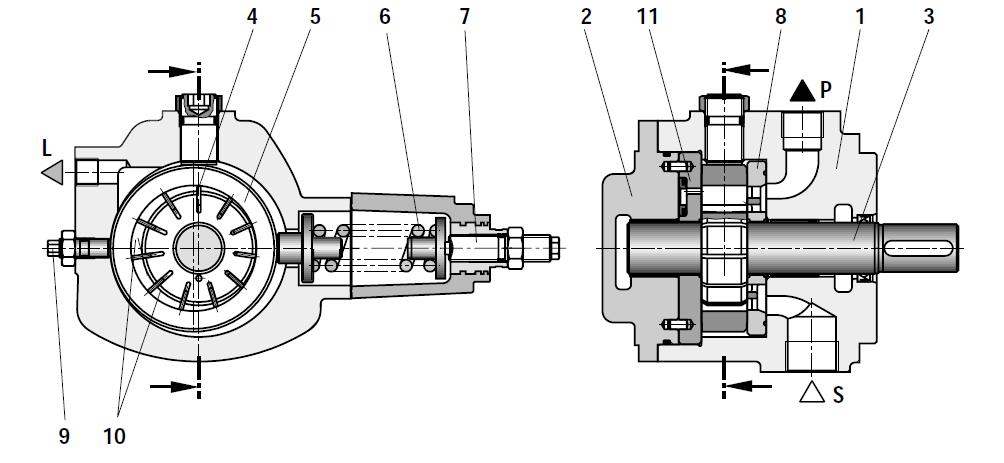

Насосы типа VP имеют прямое регулирование и настраиваемый рабочий объем. На изображении выше показаны детали насоса.

Основными деталями насоса являются: корпус (1), крышка (2), ротор (3), лопасти (4), статорное кольцо(5), пружина (6), регулировочный винт (7) и управляющая шайба (8). Для ограничения максимальной подачи в насосе имеется регулируемый упор (9). Ротор (5) вращается внутри статорного кольца (3). Находящиеся в роторе (3) лопасти (4) прижимаются центробежной силой к внутренней поверхности статорного кольца (5).

Всасывание и нагнетание Полости (10), нагнетающие жидкость, образованы лопастями (4), ротором (3), статорным кольцом (5), управляющей шайбой (8) и шайбой (11). При вращении ротора (3) полости (10) увеличиваются и заполняются через канал всасывания (S). После достижения максимального объема полости отсекаются от всасывания и при дальнейшем перемещении уменьшаются, при этом жидкость нагнетается в канал давления (Р).

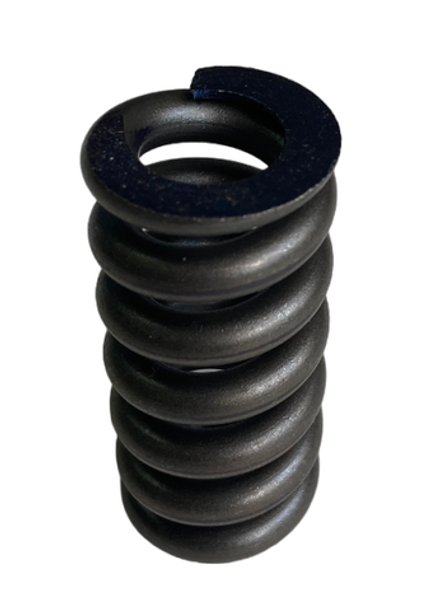

Регулирование давления Статорное кольцо (5) пружиной (6) удерживается в эксцентричном положении. Максимальное давление устанавливается регулировочным винтом (7), сжимающим пружину (6). При росте давления до значения, соответствующего силе пружины (6), она обжимается и статорное кольцо (5) перемещается к соосному положению нулевой подачи. Реальная подача соответствует потреблению в системе. При достижении максимального настроенного давления насос переходит в состояние нулевой подачи. При этом поддерживается постоянное рабочее давление, а подачей компенсируются утечки. Потери мощности и нагрев жидкости в этом режиме минимальны.

Описание

Регулируемые пластинчатые насосы серии VP являются функциональными аналогами насосов фирмы Rexroth модели PV7...A, и полными аналогами насосов фирмы ATOS модель PVT и насосов Duplomatic модели PVE.

Насосы серии VP оснащены регулятором давления и расхода. Подача насоса регулируется автоматически в зависимости от давления в системе. При достижении давлением в системе значения настройки регулятора давления на насосе, происходит отсечка по давлению, и насос начинает подавать минимальный расход масла в систему, при это давление в системе сохраняется, но потребляемая мощность значительно снижается, и частота оборотов вала не меняется. Настройка номинальной подачи насоса происходит механически (винтом) перед запуском системы.

Данная конструкция насоса имеет высокий объемный КПД, позволяет повысить КПД всей гидросистемы в целом, имеет большой срок службы, и применяется в гидросистемах, в которых требуется регулирование объемного расхода. В основном, это станочное оборудование: токарные, фрезерные, шлифовальные, отрезные, расточные станки, станки много целевые с ЧПУ и обрабатывающие центры.

Насосы типа VP имеют прямое регулирование и настраиваемый рабочий объем. На изображении выше показаны детали насоса.

Основными деталями насоса являются: корпус (1), крышка (2), ротор (3), лопасти (4), статорное кольцо(5), пружина (6), регулировочный винт (7) и управляющая шайба (8). Для ограничения максимальной подачи в насосе имеется регулируемый упор (9). Ротор (5) вращается внутри статорного кольца (3). Находящиеся в роторе (3) лопасти (4) прижимаются центробежной силой к внутренней поверхности статорного кольца (5).

Всасывание и нагнетание Полости (10), нагнетающие жидкость, образованы лопастями (4), ротором (3), статорным кольцом (5), управляющей шайбой (8) и шайбой (11). При вращении ротора (3) полости (10) увеличиваются и заполняются через канал всасывания (S). После достижения максимального объема полости отсекаются от всасывания и при дальнейшем перемещении уменьшаются, при этом жидкость нагнетается в канал давления (Р).

Регулирование давления Статорное кольцо (5) пружиной (6) удерживается в эксцентричном положении. Максимальное давление устанавливается регулировочным винтом (7), сжимающим пружину (6). При росте давления до значения, соответствующего силе пружины (6), она обжимается и статорное кольцо (5) перемещается к соосному положению нулевой подачи. Реальная подача соответствует потреблению в системе. При достижении максимального настроенного давления насос переходит в состояние нулевой подачи. При этом поддерживается постоянное рабочее давление, а подачей компенсируются утечки. Потери мощности и нагрев жидкости в этом режиме минимальны.

Код заказа

Пример кода для одиночного насоса: VP1-8/20-1 (насос группы 1 с расходом 8 л/мин, диапазоном рабочего давления до 20 бар и шпоночным валом)

Пример код для сдвоенного насоса: VP11-8/20-12/35-2 (насос группы 11 с расходом переднего насоса 8 л/мин, диапазоном рабочего давления до 20 бар, расходом заднего насоса 12 л/мин, диапазоном рабочего давления до 35 бар и шлицевым валом)

Технические характеристики
Модель Расход, л/мин при 3.5 бар и 1800 об/мин Диапазон давления, бар Диапазон скорость вращения, об/мин Направление вращения (со стороны вала) Вес, кг
VP1-8-20 8 10—20 800-1800 По часовой (правое) 5
VP1-8-35 15—35
VP1-8-55 30—55
VP1-8-70 50—70
VP1-12-20 12 10—20
VP1-12-35 15—35
VP1-12-55 30—55
VP1-12-70 50—70
VP1-15-20 15 10—20
VP1-15-35 15—35
VP1-15-55 30—55
VP1-15-70 50—70
VP1-20-20 20 10—20
VP1-20-35 15—35
VP1-20-55 30—55
VP1-20-70 50—70



Минимальная частота вращения 800 об-мин
Максимальная частота вращения 1800 об-мин
Рабочее давление 70 бар
Направление вращения По часовой стрелке (со стороны вала)
Гидравлическое присоединение Трубное ISO 228 (DIN 259, ГОСТ 6357-81)
Рабочая жидкость Минеральное масло
Температура окружающей среды -20…+50 °C
Вязкость Минимальная 16 сСт
Рекомендуемая 25…50 сСт
Допустимая при пуске до 200 сСт
Материал уплотнений NBR (N)
Температура рабочей жидкости -10…+70 °C
Класс чистоты рабочей жидкости по ISO 4406 Максимальный 20-18-15
Рекомендуемый   18-16-13
Масса VP1 6 кг
Графики

Размеры, мм
