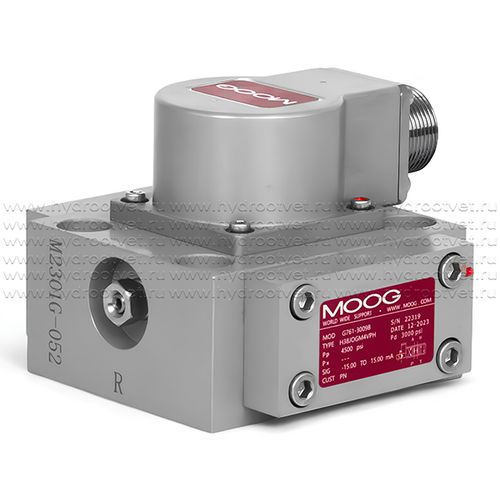

Сервоклапаны Moog G761

Сервоклапаны Moog G761

В этом разделе представлены высокопроизводительные двухступенчатые гидравлические сервоклапаны серии G761 от компании Moog, которые по праву считаются эталоном прецизионного управления потоком в гидравлических системах. Сервоклапан Moog G761 представляет собой гидравлический усилитель мощности, который преобразует слабый электрический входной сигнал (обычно ±20 мА) в строго пропорциональное изменение расхода рабочей жидкости на выходе. Благодаря своей надежной конструкции, высокой динамике и чрезвычайно низкому гистерезису, этот сервоклапан MOOG G761 широко используется в наиболее критичных и сложных применениях, где требуется максимальная точность и скорость реакции.

Технические характеристики

Клапаны серии G761, представленные в нашем каталоге, выполнены в типоразмере Ду8 (NG8 / NG8CETOP / NG8-ISO) и имеют стандартную притычную монтажную поверхность по ISO 10372-04. Ключевым преимуществом их конструкции является изоляция электромеханического преобразователя от рабочей жидкости («сухой» тип), что полностью исключает налипание магнитных частиц, содержащихся в масле, на элементы преобразователя и продлевает срок его службы. В каскаде управления используется сдвоенный бесфрикционный элемент «сопло-заслонка», а большие усилия на золотнике делают клапан устойчивым к загрязнениям.

Восстановленные сервоклапаны Moog G761

Мы понимаем, что оригинальные сервоклапаны Moog стоят очень дорого, поэтому основное внимание в каталоге уделяем восстановленным (refurbished) сервоклапанам Moog G761.

Процесс восстановления сервоклапана MOOG G761 включает: полную разборку и диагностику, дефектовку и замену всех изношенных деталей (уплотнения, золотниковые пары, пружины), очистку в ультразвуковой ванне (минеральной ванне), калибровку и финальное тестирование на специализированных стендах для проверки всех параметров: времени отклика, гистерезиса, номинального расхода и линейности. Это позволяет получить устройство, полностью готовое к работе, с сохранением всех каталожных параметров по точности и быстродействию.

Ключевые преимущества восстановленных клапанов:

• Экономия до 50% — цена в 2–3 раза ниже нового, при идентичных рабочих характеристиках

• 12 месяцев гарантии — на каждый восстановленный клапан, с протоколом испытаний

• Наличие модификаций — G761-3002B, G761-3005B, G761-3008B, G761-3606 и другие (популярные версии на складе). Доступны варианты как с механической обратной связью (MFB), так и с обратной связью по усилию.

• Полная документация — каждый восстановленный клапан сопровождается протоколом финального тестирования

• Сертифицированные стенды — восстановление и тестирование проводятся на оборудовании, соответствующем заводским спецификациям Moog

Качественные аналоги

Помимо восстановленных оригиналов, в каталоге представлены надежные аналоги сервоклапана MOOG G761:

• SFL218 (Китай) — это двухкаскадный сервоклапан (Ду8) с сервомеханизмом типа «сопло-заслонка» и L = обратной связью по усилию. Притычная поверхность по ISO 10372-04 обеспечивает полную взаимозаменяемость. Клапан имеет номинальный расход от 4 до 60 л/мин, максимальное давление до 350 бар, и поддерживает сигналы управления ±10 В и 4–20 мА, что гарантирует полную совместимость по управляющим сигналам. Гарантия 12 месяцев при цене значительно ниже оригинала.

• FF-131/101 (Double flapper-nozzle force feedback) — качественный электрогидравлический сервоклапан расхода с высокой динамической характеристикой, надежной работой и длительным сроком службы

Широкая номенклатура и поддержка: Помимо G761, сервоклапаны этой же серии включают в себя модели G761/761, которые доступны в широкой номенклатуре модификаций под заказ. Если у вас есть на замене сервоклапан Moog G761 другой модификации (например, G761-3008, G761-3009A), мы можем предложить полный кросс-референс с моделями, включая и Rexroth, и Parker, и Atos под ваш запрос.

Области применения и преимущества

Сервоклапаны Moog G761 используются в самом высокотехнологичном оборудовании, где требуется исключительная точность и надежность:

• Литьевые машины и выдувное оборудование (прецизионный контроль впрыска и дозирования)

• Испытательные стенды (аэрокосмическая, автомобильная, материаловедческая отрасли) — для точного моделирования нагрузок и высокоточного управления силой и давлением

• Промышленные прессы и кузнечное оборудование (плавное управление движением и усилием)

• Металлорежущие станки с ЧПУ и обрабатывающие центры — для управления подачей инструмента

• Системы управления турбинами в энергетике и ветроэнергетические установки (стабилизация и регулирование лопаток)

• Тяжелая мобильная техника (системы рулевого управления)

• Авиационные тренажеры и симуляторы полета — для создания реалистичных ощущений движения

Ключевые преимущества сервоклапана G761:

• Высокая динамика и повторяемость — гистерезис от 0,2% и частота срабатываний до 200 Гц обеспечивают исключительную точность позиционирования

• Устойчивость к загрязнениям — прочная конструкция с высокими усилиями на золотнике и встроенный фильтр в канале подвода жидкости защищают клапан от преждевременного износа

• Простота обслуживания — легкий доступ к встроенному фильтру (в отличие от серии 760, фильтр расположен более удобно, что существенно упрощает его замену)

• Долговечность — использование запатентованного карбидного шарика в механизме обратной связи вместо традиционной стали (шарик из карбида). Moog определяет долгий срок службы как более 1 миллиарда циклов — это золотой стандарт надежности в гидравлике. При одном миллиарде циклов износа на стальном шарике уже виден, а карбидный шарик остается неизменным, гарантируя стабильность характеристик на десятилетия вперед.

• Стабильность характеристик — «сухой» электромеханический преобразователь (сухой воздушный зазор) полностью изолирован от рабочей жидкости. Это предотвращает накопление магнитных частиц на элементах преобразователя, обеспечивая неизменные параметры управления в течение всего срока службы.

• Простота монтажа — наличие штифта на присоединительной поверхности полностью исключает ошибки при установке, гарантируя точное позиционирование клапана на плите. Регулировка нуля выполняется с помощью эксцентрикового устройства, расположенного снаружи, что не требует разбора клапана.

• Компактная конструкция — квадратный корпус и минимальные габариты позволяют использовать клапан в системах с ограниченным монтажным пространством.

Важные условия эксплуатации

• Чистота масла — как и любой сервоклапан, G761 требует высокой чистоты рабочей жидкости. Для обеспечения заявленного ресурса (более 1 млрд циклов) необходима тонкость фильтрации не хуже 10-го класса чистоты по ГОСТ 17216 (ISO 4406 13/11).

• Вязкость — рекомендуется использовать минеральные масла с вязкостью 10–100 сСт (в рабочем диапазоне температур). Рабочая жидкость должна быть совместима с материалами уплотнений (FKM для высоких температур).

• Температура — диапазон рабочих температур масла от -20°C до +135°C (в зависимости от типа уплотнений).

Если вам нужно купить сервоклапан Moog G761 по выгодной цене — восстановленный вариант или надежный аналог, обратитесь к нашим специалистам. Они помогут подобрать подходящую модификацию под ваши параметры расхода и управляющего сигнала, предоставят кросс-референс с другими производителями (Bosch Rexroth, Atos, Parker) и проконсультируют по вопросам выбора фильтрации для системы.
