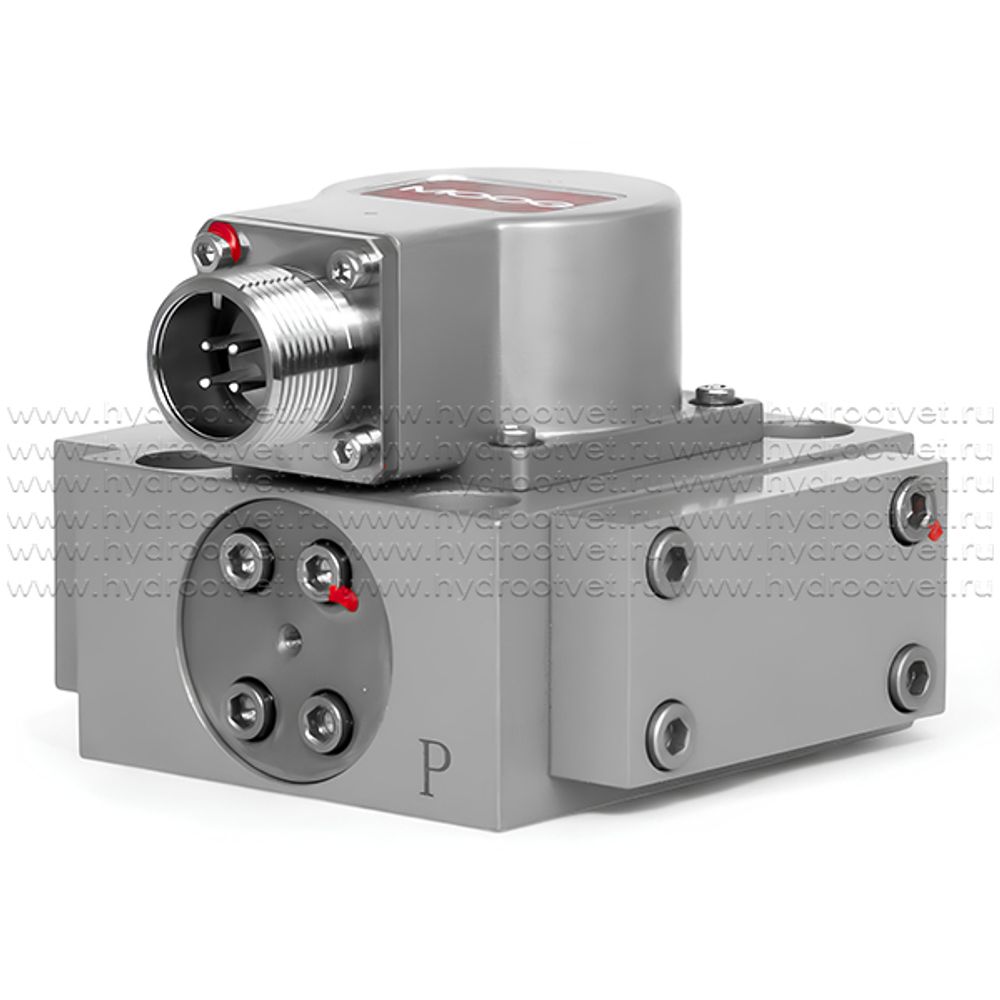

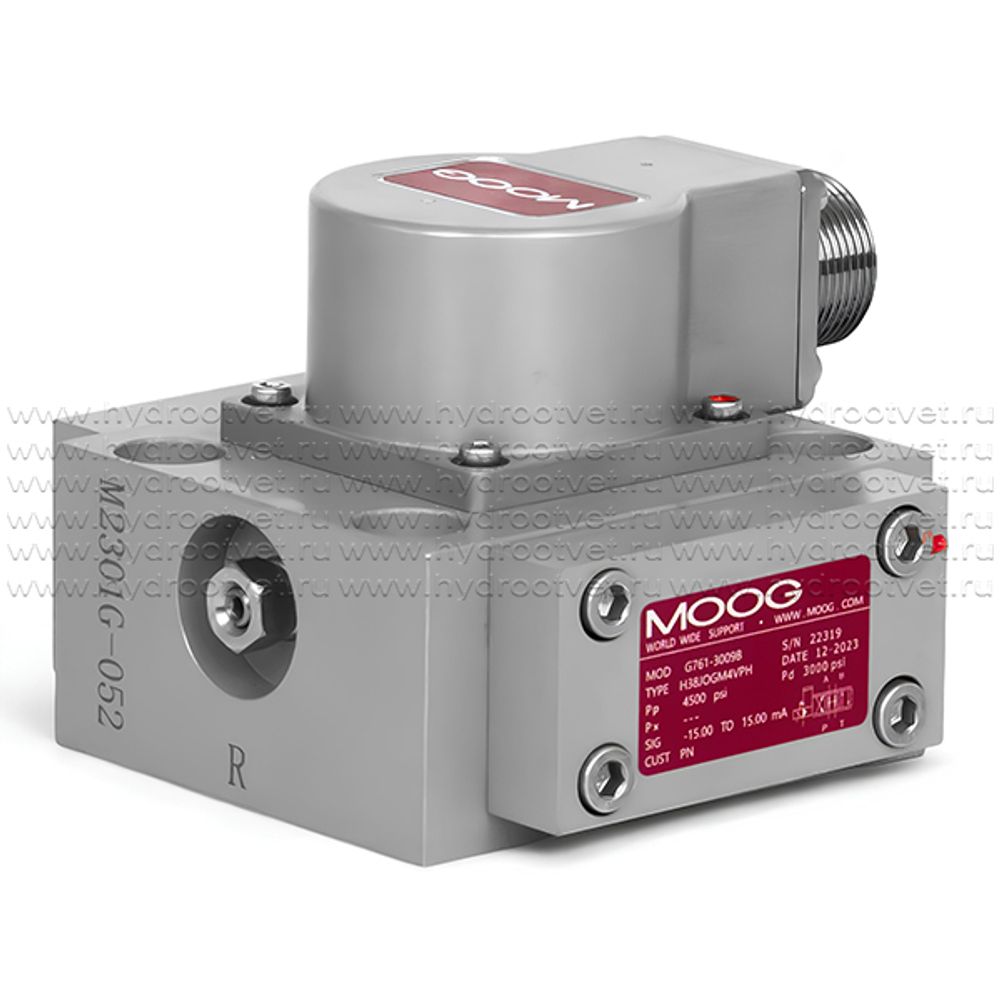

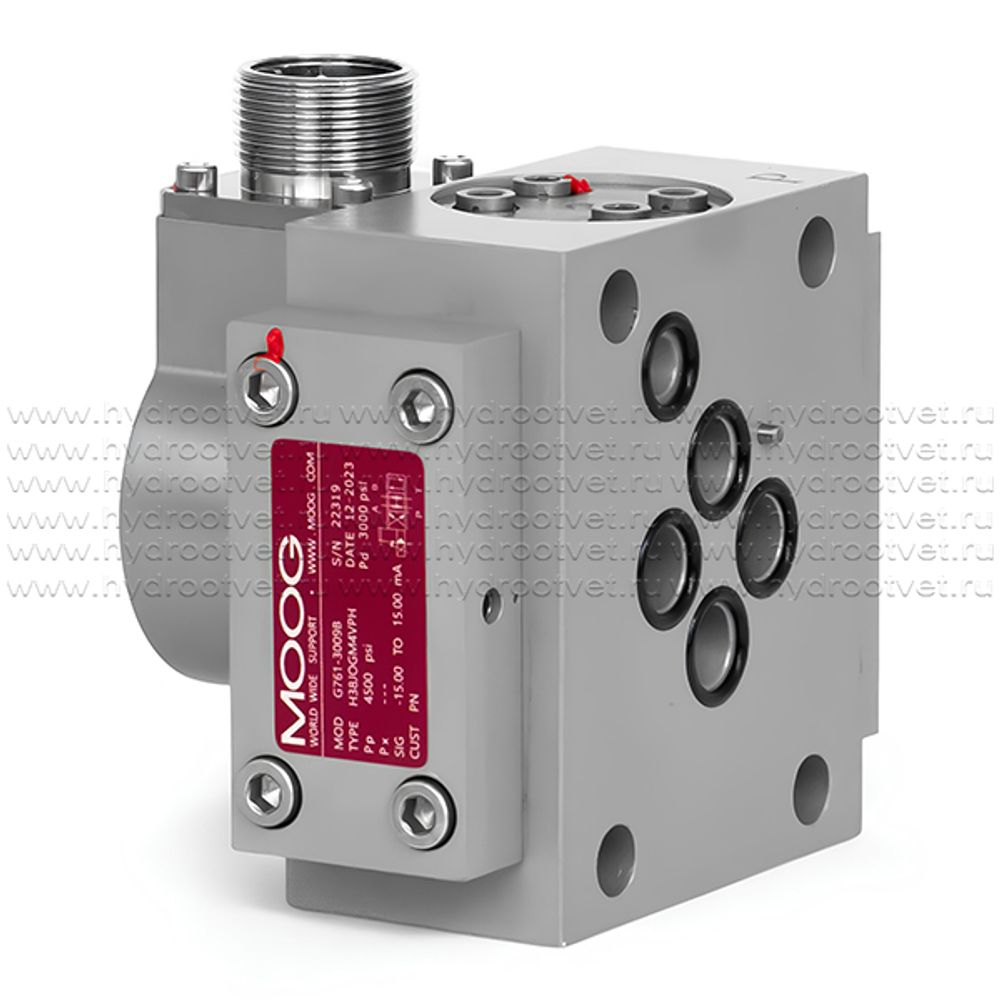

Сервоклапан модели G761-3001B H04JOFM4VPL – это гидравлический компонент, регулирующий подачу рабочей среды гидросистемы к исполнительному механизму. Расход гидравлического масла через сервоклапан строго соответствует управляющему сигналу, при стабильном перепаде давления на самом клапане и нагрузке на исполнительном органе. По своей схемотехнической реализации G761-3001B H04JOFM4VPL схож с серией 760, за исключением незначительного, но важного конструктивного изменения – интегрированный фильтр теперь расположен иначе, что существенно упрощает его обслуживание. Данный клапан подходит для гидросистем, в которых требуется высокое быстродействие и точность, по сравнению с пропорциональными гидроклапанами
Ключевые характеристики сервоклапана G761
- Универсальность применения: Прочная конструкция сервоклапана G761 обеспечивает его надежную работу в любых промышленных условиях.
- Надежность механического отклика: Устройство оснащено простым, но эффективным механиз- мом механической обратной связи.
- Бесфрикционное управление: Каскад управления построен на сдвоенном элементе "сопло-заслонка", функционирующем без трения, что гарантирует высокую точность и долговечность.
- Защита электромеханического преобразователя:
- Изоляция от рабочей жидкости ("сухой" тип) предотвращает накопление магнитных частиц на элементах преобразователя.
- Электромеханический преобразователь не подвержен влиянию внешних магнитных полей.
- Обмотки надежно защищены от вибрационных и тепловых воздействий специальной полимерной оболочкой.
- Снижение влияния загрязнений: Высокие управляющие усилия на золотнике минимизируют воздействие механических примесей в рабочей жидкости.
- Температурная стабильность: Использование сдвоенного элемента "сопло-заслонка" обеспечивает минимальное влияние колебаний температуры жидкости на работу сервоклапана.
- Простота монтажа: Специальный штифт на присоединительной поверхности исключает ошибки при установке.
- Точная настройка: Регулировка нулевого положения осуществляется с помощью эксцентрикового механизма.
- Гибкость подключения: Возможность независимого гидравлического питания каскада управления.
- Легкость обслуживания: Встроенный фильтр в канале подачи жидкости в каскад управления легко доступен для очистки или замены.
Конструктивные особенности сервоклапана G761

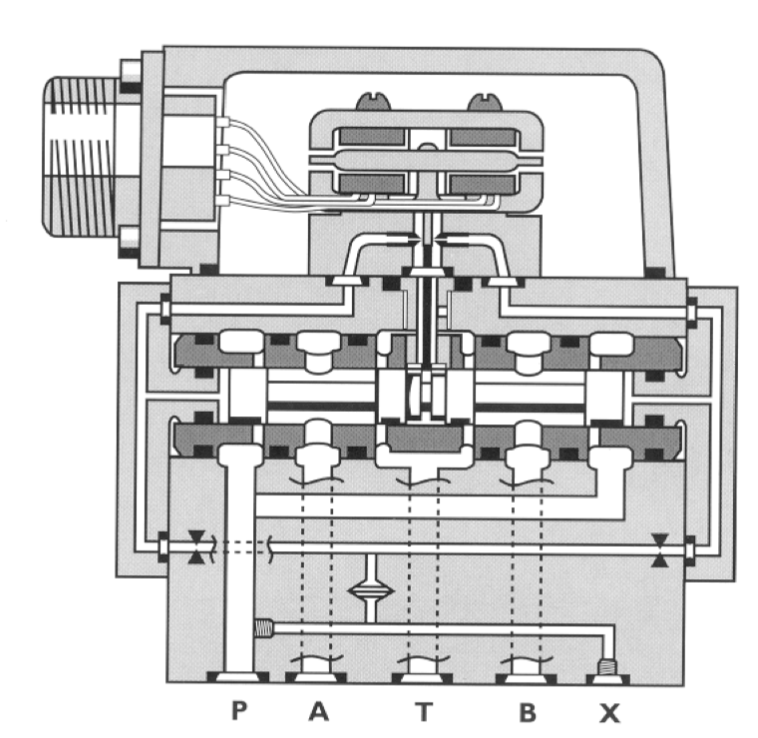

Сервоклапан G761, в частности модель G761-3001B H04JOFM4VPL, имеет в своей конструкции электромеханический преобразователь, каскад управления типа "сопло-заслонка", золотниковую пару и корпус.
Электромеханический узел сервоклапана G761-3001B H04JOFM4VPL состоит из двух управляющих обмоток, двух постоянных магнитов, двух магнитопроводов и якоря. Якорь смонтирован на тонкостенной гибкой трубке, которая служит упругим элементом и непроницаемым разделителем электромагнитной и гидравлической частей устройства.
Каскад управления сервоклапана G761-3001B H04JOFM4VPL представлен сдвоенным элементом "сопло-заслонка". Заслонка, расположенная на стержне, связанном с якорем, находится между двумя соплами. Такое расположение создает два регулируемых гидравлических дросселя, проводимость которых зависит от зазора между заслонкой и соплом. Жидкость, проходя через постоянный и переменный дроссели, формирует давление под золотником. Отклонение заслонки меняет давление под разными концами золотника, вызывая его перемещение.
Золотниковая пара (гильза-золотник) сервоклапана G761-3001B H04JOFM4VPL функционирует за счет перемещения золотника, который управляет подачей рабочей жидкости через прецизионные отверстия гильзы к исполнительному механизму. Расход жидкости прямо пропорционален смещению золотника.
При движении золотника пружина обратной связи, заканчивающаяся шариком в пазу золотника, деформируется. Возникающий момент силы воздействует на трубку, приводя к смещению заслонки в направлении, противоположном движению золотника.
Принцип работы сервоклапана G761
При подаче управляющего тока на обмотки электромеханического преобразователя возникает момент силы, воздействующий на якорь и вызывающий изгиб гибкой трубки. Связанная с трубкой заслонка смещается, изменяя расстояния до сопел. Это приводит к перепаду давлений на торцах золотника и его последующему перемещению. Пружина обратной связи, соединенная с трубкой и золотником, обеспечивает движение заслонки в противоположном направлении до достижения нейтрального положения. Величина перемещения золотника и, соответственно, расход жидкости к исполнительному органу, прямо пропорциональны величине управляющего тока. любое изменение электрического сигнала приводит к соответствующему смещению золотника и изменению расхода рабочей жидкости.
