В данном разделе представлены управляемые предохранительные гидравлические клапаны — устройства, предназначенные для защиты гидросистем от превышения давления с возможностью дистанционного управления, разгрузки насосов и настройки нескольких значений давления. Управляемые клапаны (также называемые клапанами непрямого действия или с пилотным управлением) состоят из основной ступени и управляющего (пилотного) клапана, что позволяет точно регулировать давление и обеспечивать дополнительные функции .
Основные типы и исполнения
Управляемые предохранительные клапаны выпускаются в нескольких конструктивных вариантах:
-
С пилотным управлением (непрямого действия) — наиболее распространенный тип, где основной клапан управляется пилотным клапаном меньшего размера. Обеспечивают высокую точность регулирования, стабильность при переменных расходах и минимальный гистерезис. Давление настройки до 350-420 бар, расход от 95 до 760 л/мин в зависимости от типоразмера .
-

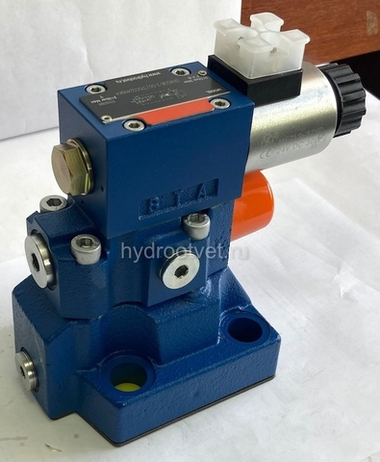

С электромагнитным управлением (разгрузочные) — оснащаются встроенным электромагнитным клапаном для дистанционного переключения режимов. Позволяют разгружать насос при запуске двигателя, выбирать до трех значений давления или переключаться между режимами предохранительного клапана и разгрузки. Модели RQM5-W и RQM7-W с пилотным гидрораспределителем DS3-* обеспечивают максимальное давление 350 бар и расход до 400 л/мин .
-
Пропорциональные с электронным управлением — обеспечивают бесступенчатую регулировку давления пропорционально входному электрическому сигналу (0-10В или 4-20мА). Оснащаются встроенным электронным блоком с обратной связью по давлению, гистерезис менее 1%, точность до ±0,5%. Типоразмеры CETOP R06/R08/R10 (Ду10, Ду25, Ду32), расход до 500 л/мин, давление до 350 бар .
-
Картриджные (встраиваемые) с управлением — компактные решения для встраивания в гидроблоки. Выпускаются в различных исполнениях: нормально открытые (для разгрузки при пуске), нормально закрытые с управлением, с блокировкой при подаче напряжения. Модели Sun Hydraulics RVCK, RVCL, RVCN обеспечивают расход до 95 л/мин и давление до 350 бар . Клапаны серии CRQ с пилотным управлением устанавливаются в седла типа D-10С и доступны с диапазонами регулировки до 350 бар .
-
С дистанционным управлением — позволяют настраивать давление с выносного пульта или управлять несколькими значениями давления. Модели МКПВП-20/3СД1Э предназначены для дистанционного управления давлением в гидроприводах станков, прессов и литьевых машин. Работают пропорционально управляющему электрическому сигналу .
-
Пилотные клапаны малой производительности — специальные клапаны (RBAC, RBAA, RBAE) для управления более крупными гидравлическими устройствами. Расход от 1 до 10 л/мин, давление до 420 бар. Используются в качестве пилотной ступени в двухкаскадных системах .
Преимущества и области применения
Преимущества:
-
Дистанционное управление — возможность разгрузки насоса, переключения давлений и управления с пульта без непосредственного доступа к клапану .
-
Высокая точность — пропорциональное управление с обратной связью обеспечивает точность до ±0,5% и гистерезис менее 1% .
-
Многозначная настройка — возможность выбора до трех различных значений давления в одном клапане .
-
Энергосбережение — разгрузка насоса при запуске и в режимах ожидания снижает энергопотребление и нагрев масла .
-
Компактность — картриджные исполнения позволяют встраивать клапаны непосредственно в гидроблоки, минимизируя трубопроводы .
-
Универсальность монтажа — трубное, стыковое (CETOP, ISO 6264), картриджное (встраиваемое) и фланцевое присоединения под различные задачи .
Области применения:
-
Промышленное гидравлическое оборудование (прессы, станки, литьевые машины, гидроприводы) .
-
Мобильная техника (экскаваторы, погрузчики, подъемники, бульдозеры) .
-
Автоматизированные производственные линии и энергетическое оборудование.
-
Нефтегазовая и химическая промышленность (специальные исполнения для агрессивных сред) .
Выберите подходящий управляемый предохранительный клапан, ориентируясь на требуемый тип управления (пилотное, электромагнитное, пропорциональное), способ монтажа, максимальное давление и расход. Для точного подбора обращайтесь к консультантам.
