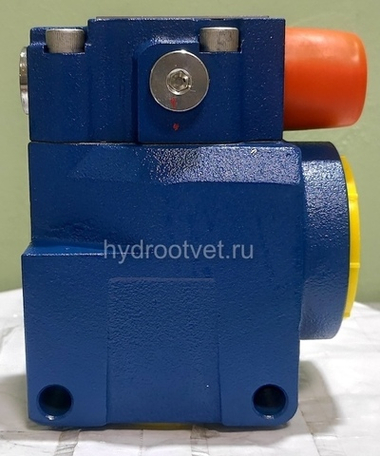

В данном разделе представлены предохранительные гидравлические клапаны трубного монтажа — устройства, предназначенные для защиты гидравлических систем, трубопроводов и оборудования от превышения давления, монтируемые непосредственно в трубопроводную линию с помощью резьбовых соединений. Такие клапаны широко применяются в промышленных гидросистемах, мобильной технике и специальном оборудовании, где требуется надежная защита с возможностью встраивания в существующие трубопроводные магистрали .
Основные типы и конструктивные особенности
Клапаны трубного монтажа выпускаются в нескольких конструктивных вариантах:
-
Перепускные предохранительные с пилотным управлением (серии RQM5-W, RQM7-W) — клапаны непрямого действия, где в качестве пилота используется гидрораспределитель DS3-* . Выпускаются в пяти исполнениях, благодаря электромагнитному управляющему пилотному клапану обеспечивают возможность разгрузки общего потока и выбора до трех значений давления . Максимальное давление 350 бар, расход от 250 до 400 л/мин, присоединения: напорное отверстие P — 3/4" BSP для RQM5-W и 1"1/4 BSP для RQM7-W, выходное отверстие T — 1" BSP и 1"1/2 BSP соответственно . Температура рабочей жидкости от -20 до +80°С, вязкость 10-400 сСт, уплотнения NBR для минеральных масел или FPM для фосфатных эфиров .
-
Односторонние предохранительные клапаны прямого действия — ограничивают давление в трубопроводе на пути к гидродвигателю, обеспечивая безопасную работу оборудования . Внутри корпуса находится пружина с запирающим элементом, при нормальном давлении прижатым к седлу. При превышении давления запорный элемент сдвигается, и клапан выводит излишки жидкости через дренажную линию в бак . Рекомендуется устанавливать такие клапаны ближе к гидравлическому двигателю для более быстрого срабатывания .
-
Резьбовые угловые клапаны (серии АСТА П341, П361) — малоподъёмные пружинные клапаны угловой конструкции для автоматической защиты оборудования и трубопроводов . Диаметр условного прохода DN 15–25 (1/2"–1"), давление настройки 0,3–30 бар, температура рабочей среды до +220°С . Материал корпуса — нержавеющая сталь SS304, присоединение резьбовое R-Rc (вход-выход) . Применяются для защиты паропроводов, сосудов под давлением (ресиверы, автоклавы), обвязок тепловых энергоустановок .
-
Клапаны с пропорциональным электронным управлением (серии PRE*G) — перепускные предохранительные клапаны с пилотным пропорциональным управлением и интегрированным цифровым электронным блоком . Типоразмеры DN10, DN25, DN32 (CETOP R06/R08/R10), рабочее давление до 350 бар, максимальный расход до 500 л/мин, время отклика 80/40 мс, гистерезис менее 3%, точность менее ±1% . Входной сигнал 0...+10В или 4...20 мА, четыре диапазона регулирования давления, возможность исполнения с интерфейсом CAN-BUS. Притычной монтаж по стандарту ISO 4401 (CETOP RP121H) .
Преимущества и области применения
Преимущества:
-
Универсальность монтажа — встраивание непосредственно в трубопроводную линию с помощью стандартных резьбовых соединений (BSP, R, Rc) без необходимости в специальных монтажных плитах .
-
Компактность — отсутствие дополнительных переходных элементов позволяет экономить пространство в гидравлических системах .
-
Дистанционное управление — модели с электромагнитным пилотом обеспечивают возможность разгрузки потока и выбора нескольких значений давления .
-
Высокая точность — пропорциональные версии с обратной связью обеспечивают точность регулирования до ±1% и гистерезис менее 3% .
-
Надежность — пружинный механизм гарантирует многократное срабатывание, уплотнения из NBR или FPM обеспечивают длительный срок службы при температурах до +80°С (специальные исполнения до +220°С) .
-
Широкий диапазон параметров — давление от 0,3 до 350 бар, расход от 20 до 500 л/мин, различные типоразмеры и материалы корпуса (сталь, нержавеющая сталь) .
Области применения:
-
Промышленное гидравлическое оборудование (прессы, станки, литьевые машины, гидроприводы) .
-
Мобильная техника (экскаваторы, погрузчики, подъемники, строительное оборудование) .
-
Паро- и трубопроводы, сосуды под давлением (ресиверы, автоклавы, пастеризаторы) .
-
Обвязки тепловых энергоустановок и котельное оборудование .
-
Нефтегазовая и химическая промышленность (исполнения из нержавеющей стали) .
-
Системы водоснабжения и отопления с давлением до 30 бар .
Выберите подходящий предохранительный клапан трубного монтажа, ориентируясь на требуемый тип управления (прямого действия, пилотное, пропорциональное), присоединительный размер, максимальное давление и расход. Для точного подбора обращайтесь к консультантам.
