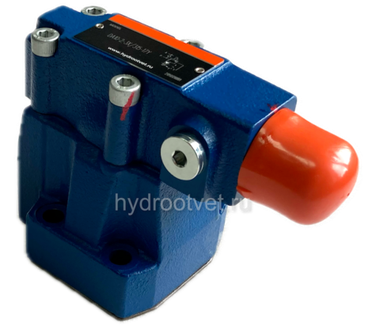

В данном разделе представлены предохранительные гидравлические клапаны на плиту (модульного или стыкового монтажа) — компактные устройства, предназначенные для установки между монтажной плитой и гидрораспределителем с целью защиты гидравлических систем от превышения давления . Такие клапаны широко применяются в промышленном оборудовании, гидростанциях и мобильной технике, где требуется минимизация трубопроводных соединений и компактное размещение гидроаппаратуры. Рабочее давление достигает 315–350 бар, расход — от 60 до 500 л/мин в зависимости от типоразмера и исполнения .
Основные типы и конструктивные особенности
Клапаны на плиту выпускаются в нескольких конструктивных вариантах:
-
Модульные предохранительные клапаны (серии UZPR6, UZPR10) — устанавливаются между плитой и распределителем, представляют собой перепускные предохранительные клапаны с ручным управлением для монтажа на монтажную плиту . Могут монтироваться в канале Р, А, В или одновременно в каналах А и В. При превышении максимального давления в любом из этих каналов, регулируемого пружиной, клапан сбрасывает избыточное давление в сливной канал Т. Модель UZPR6-A-14 имеет максимальное давление 140 бар , модель UZPR10-W-31.5 — 315 бар .
-
Клапаны с пилотным управлением и электромагнитной разгрузкой (серии RQM*-W) — перепускные предохранительные клапаны с пилотным управлением, где в качестве пилота выступает гидрораспределитель DS3-* . Благодаря электромагнитному управляющему пилотному клапану обеспечивается возможность разгрузки общего потока и выбора до трех значений давления. Регулировка второго и третьего значения давления достигается при помощи перепускного предохранительного клапана, установленного между главной ступенью и электромагнитным клапаном. По умолчанию настройка давления осуществляется винтом с шестигранной головкой, по требованию возможна установка регулировочной рукоятки SICBLOC. Модель RQM5-W рассчитана на максимальное давление 350 бар и расход до 250 л/мин, модель RQM7-W — на расход до 400 л/мин .
-
Клапаны стыкового монтажа по международным стандартам — соответствуют стандартам ISO 4401 (CETOP RP121H) и ISO 6264, что обеспечивает взаимозаменяемость с оборудованием ведущих мировых производителей . Доступны типоразмеры от CETOP 03 (Ду6) до CETOP 10 (Ду32) с различными диапазонами регулировки давления и расхода.
-
Переходные плиты для монтажа — согласно ОСТ 3-5766-85, для установки предохранительных клапанов применяются специальные переходные плиты одиночного монтажа, конструкция и размеры которых регламентированы отраслевым стандартом для обеспечения единообразия и надежности в производстве и эксплуатации .
-
Исполнения для различных рабочих сред — стандартные уплотнения из NBR предназначены для гидравлических жидкостей на основе минеральных масел (типа HL или HM по ISO 6743-4), уплотнения FPM (Viton) применяются для огнестойких жидкостей типа HFDR (фосфатные эфиры) . Для других типов жидкостей (HFA, HFB, HFC) требуется согласование с производителем. Рабочая температура жидкости должна находиться в пределах от -20 до +80°С для нормальной работы уплотнений .
Преимущества и области применения
Преимущества:
-
Компактность и модульность — установка между плитой и распределителем позволяет создавать компактные гидроблоки без дополнительных трубопроводных соединений .
-
Универсальность монтажа — возможность установки в различных каналах (Р, А, В или одновременно А и В) для защиты отдельных линий гидросистемы .
-
Дистанционное управление — модели с электромагнитным пилотом обеспечивают возможность разгрузки потока и выбора нескольких значений давления .
-
Высокие рабочие параметры — давление до 350 бар, расход до 400–500 л/мин в зависимости от типоразмера .
-
Стандартизация — соответствие международным стандартам ISO 4401 и ISO 6264, взаимозаменяемость с оборудованием ведущих производителей .
-
Широкий диапазон настроек — различные варианты регулировки (винт с шестигранником, регулировочная рукоятка, электромагнитное управление) и несколько диапазонов давления .
Области применения:
-
Промышленное гидравлическое оборудование — прессы, станки, литьевые машины, гидроприводы .
-
Мобильная техника — экскаваторы, погрузчики, подъемники, строительное оборудование .
-
Автоматизированные производственные линии и робототехнические комплексы.
-
Гидросистемы с аккумуляторами, требующие разгрузки насосов и дистанционного управления давлением.
Выберите подходящий предохранительный клапан на плиту, ориентируясь на требуемый типоразмер (Ду6, Ду10, Ду16, Ду25, Ду32), максимальное давление (от 140 до 350 бар), расход и наличие дополнительных функций (электромагнитная разгрузка, несколько значений давления). Для точного подбора обращайтесь к консультантам.
