В данном разделе представлены модульные предохранительные гидравлические клапаны — компактные устройства стыкового монтажа, предназначенные для установки между распределителем и монтажной плитой с целью защиты гидравлических систем от превышения давления . Благодаря модульной конструкции, такие клапаны позволяют создавать компактные гидроблоки без дополнительных трубопроводных соединений, что особенно ценно в современном промышленном оборудовании, станках и мобильной технике .
Основные типы и конструктивные исполнения
Модульные предохранительные клапаны выпускаются в нескольких конструктивных вариантах:
-
Прямого действия (серии UZPR6, UZPR10, HMP, HM) — простые и надежные устройства для систем с расходами до 35–60 л/мин. Могут устанавливаться в канале Р, А, В или одновременно в каналах А и В. При превышении максимального давления в контролируемом канале клапан сбрасывает избыточное давление в сливной канал Т . Доступны диапазоны регулировки до 70, 140, 210 и 350 бар .
-

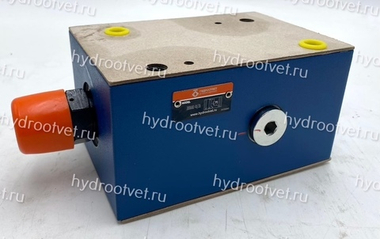

С пилотным управлением (серия ZDB6, KM) — двухкаскадные клапаны для более точного регулирования давления и стабильной работы при переменных расходах. Типоразмеры CETOP 03 и CETOP 05 (Ду6 и Ду10) с максимальным расходом до 120 л/мин и давлением до 350 бар . Обеспечивают высокую точность настройки и минимальный гистерезис благодаря качественным компонентам и точной калибровке .
-
Однолинейные и двухлинейные исполнения — модели типа 011 предназначены для защиты одной линии (канал Р→Т), модели типа 012 — для одновременной защиты линий А и В . Такая конфигурация позволяет гибко настраивать гидросистему под конкретные требования безопасности.
-
Исполнения с различными типами регулировки — стандартная настройка осуществляется винтом с шестигранной головкой и стопорной гайкой. Доступны модификации с регулировочной рукояткой (опция V) для быстрой перенастройки, а также с безопасной рукояткой (VS) и исполнения со сниженными утечками (R) .
Преимущества и области применения
Преимущества:
-
Компактность и модульность — установка между плитой и распределителем позволяет создавать гидроблоки без дополнительных трубопроводов, экономя пространство и снижая риск утечек .
-
Стандартизация — соответствие международным стандартам ISO 4401 (CETOP RP121H) и DIN 24340 обеспечивает взаимозаменяемость с оборудованием ведущих мировых производителей .
-
Широкий диапазон параметров — рабочее давление до 350 бар, производительность от 35 до 120 л/мин в зависимости от типоразмера и исполнения .
-
Универсальность по рабочей среде — работа с минеральными маслами, водно-гликолевыми (WG) и фосфатно-эфирными (PE) жидкостями, температура от -20 до +80°С .
-
Точность настройки — плавное регулирование давления с возможностью фиксации настроек, наличие версий с увеличенной чувствительностью и быстродействием .
-
Долговечность — срок службы более 10 лет при соблюдении условий эксплуатации и класса чистоты рабочей жидкости .
Области применения:
-
Промышленное гидравлическое оборудование — прессы, металлорежущие и деревообрабатывающие станки, литьевые и формовочные машины .
-
Мобильная техника — экскаваторы, погрузчики, подъемные краны, строительная и сельскохозяйственная техника .
-
Автоматизированные производственные линии и робототехнические комплексы.
-
Специальное оборудование, требующее компактного встраивания гидроаппаратуры.
Выберите подходящий модульный предохранительный клапан, ориентируясь на требуемый типоразмер (Ду6 или Ду10), максимальное давление и расход, тип управления (прямого или пилотного действия) и конфигурацию каналов. Для точного подбора обращайтесь к консультантам.
