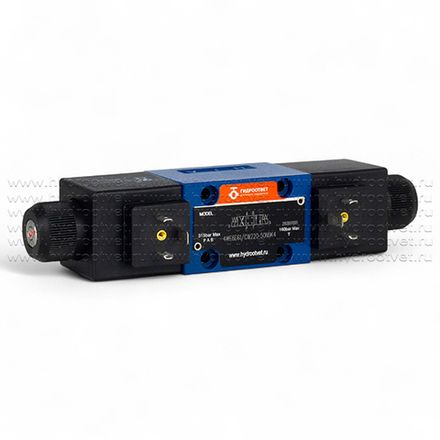

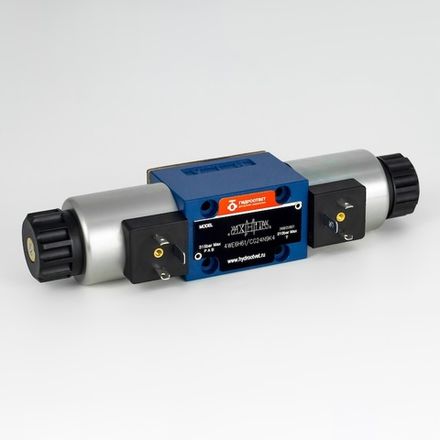

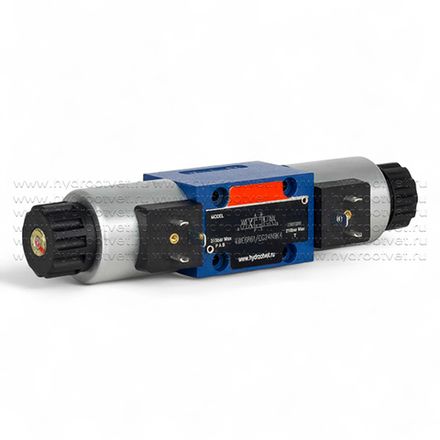

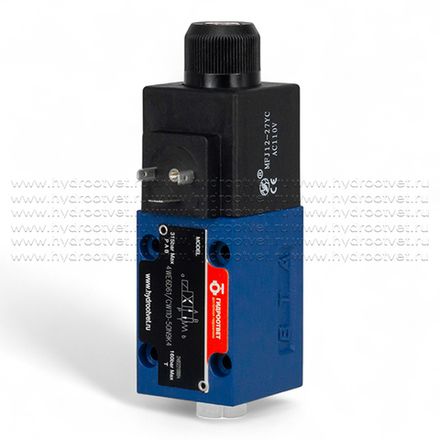

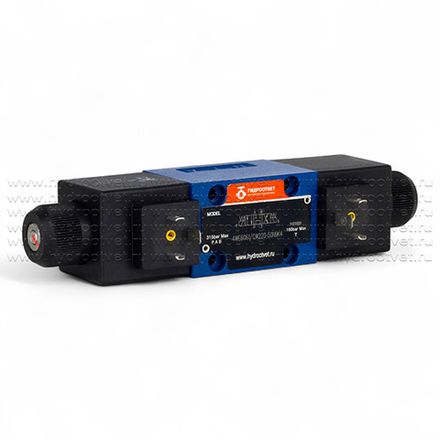

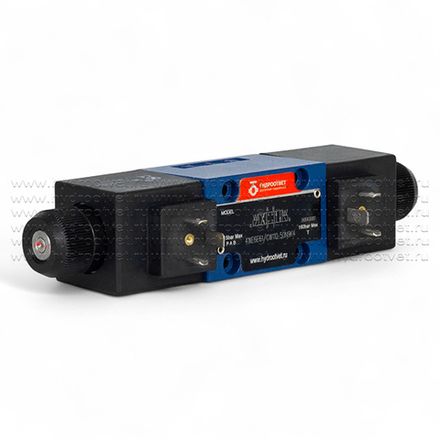

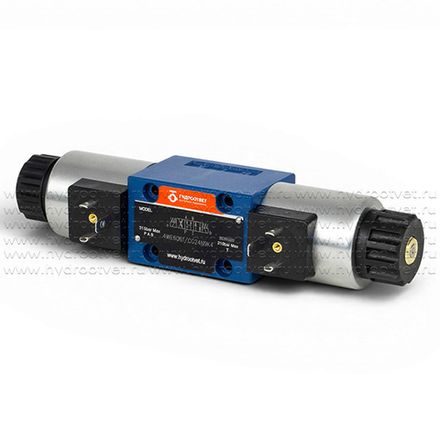

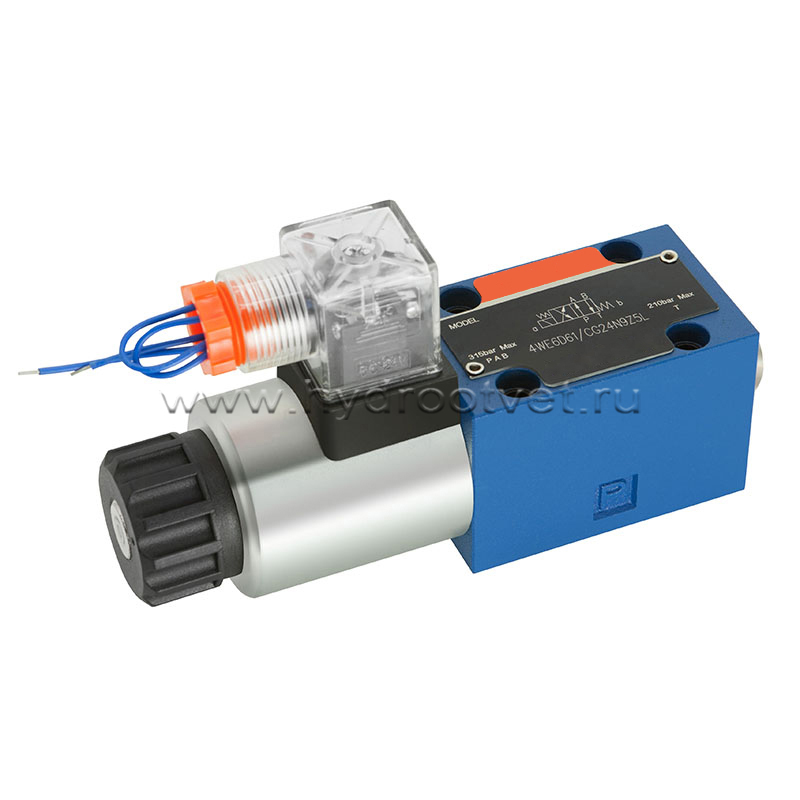

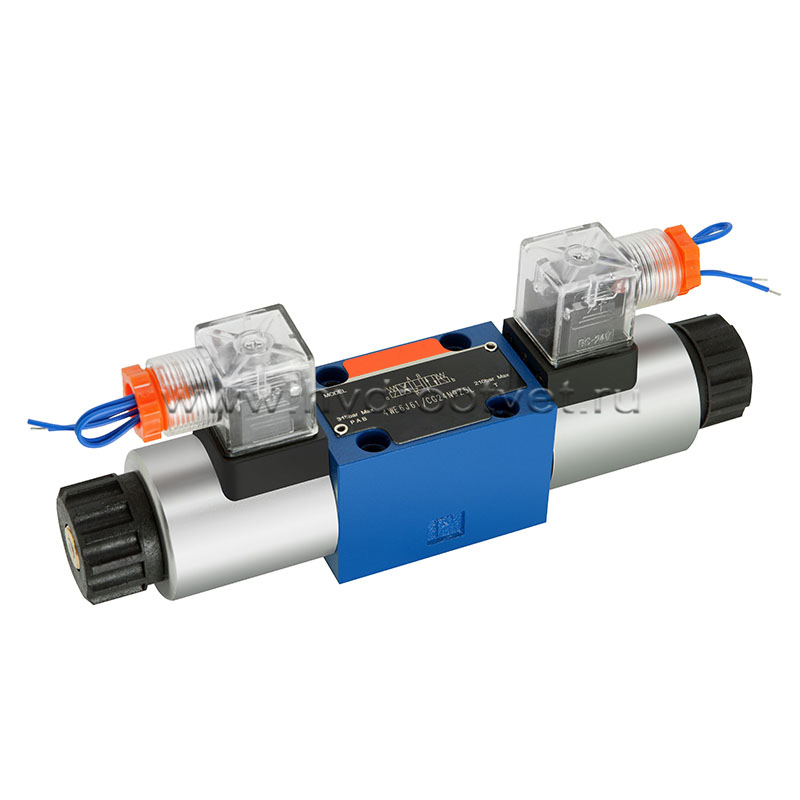

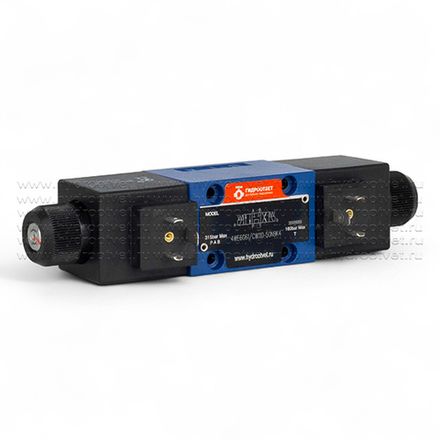

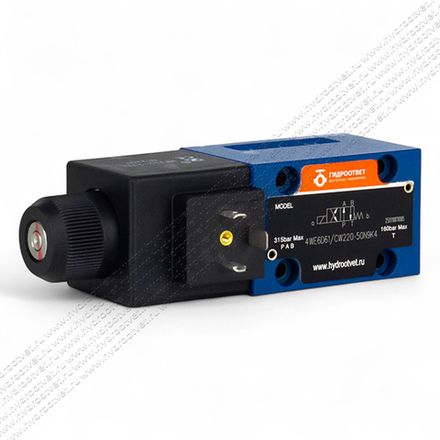

Особенности модели 4WE6:
- Золотниковый гидрораспределитель прямого действия с электромагнитным управлением
- Расположение каналов согласно DIN 24340, форме А
- Расположение каналов согласно ISO 4401-03-02-0-05 и NFPA T5.1 R2-2002 D03
- Присоединительные плиты заказываются отдельно
- Работающие в масле электромагниты постоянного или переменного тока со съемной катушкой
- Магнитная катушка поворачивается на 90°
- Замена катушки происходит без снятия клапана с места установки
- Ручное дублирование, по выбору.

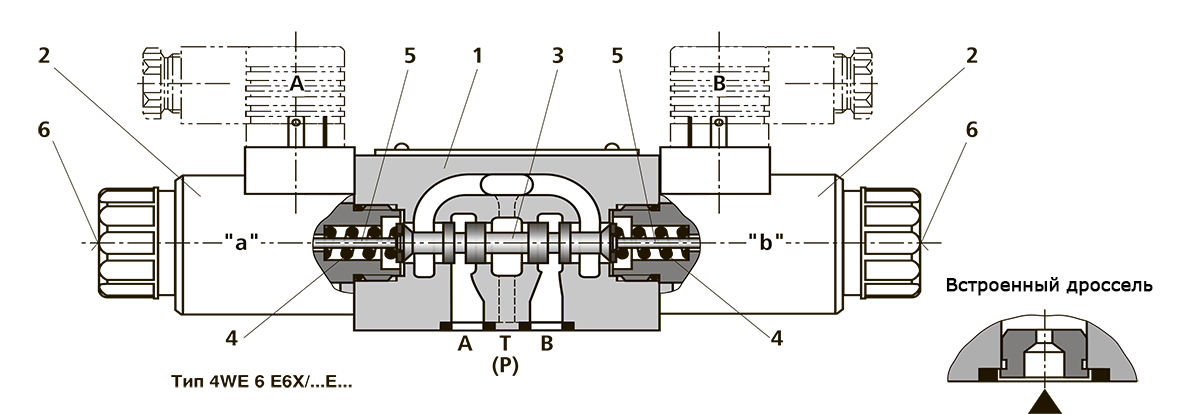

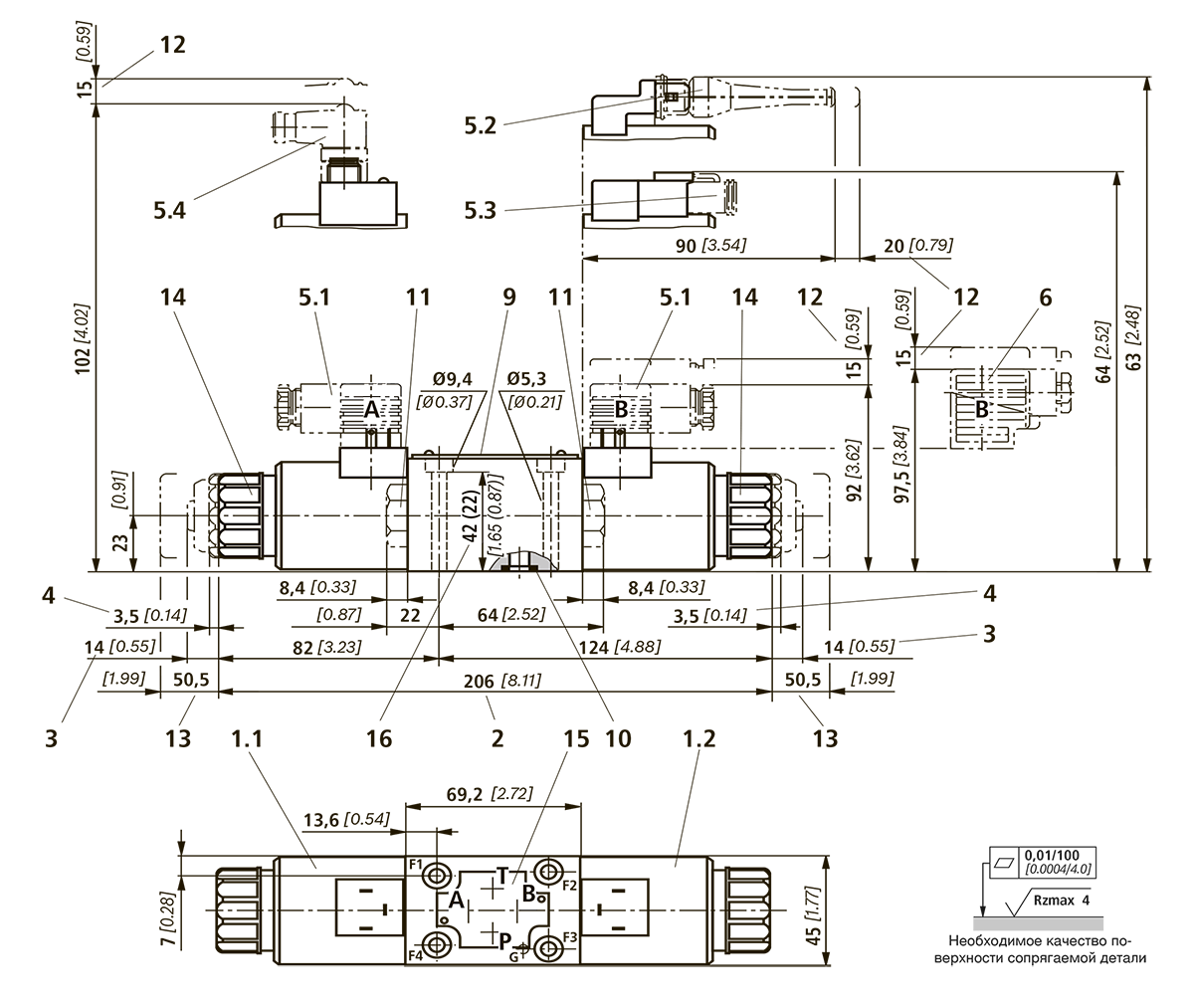

Принцип действия, конструктивная схема клапана 4WE6

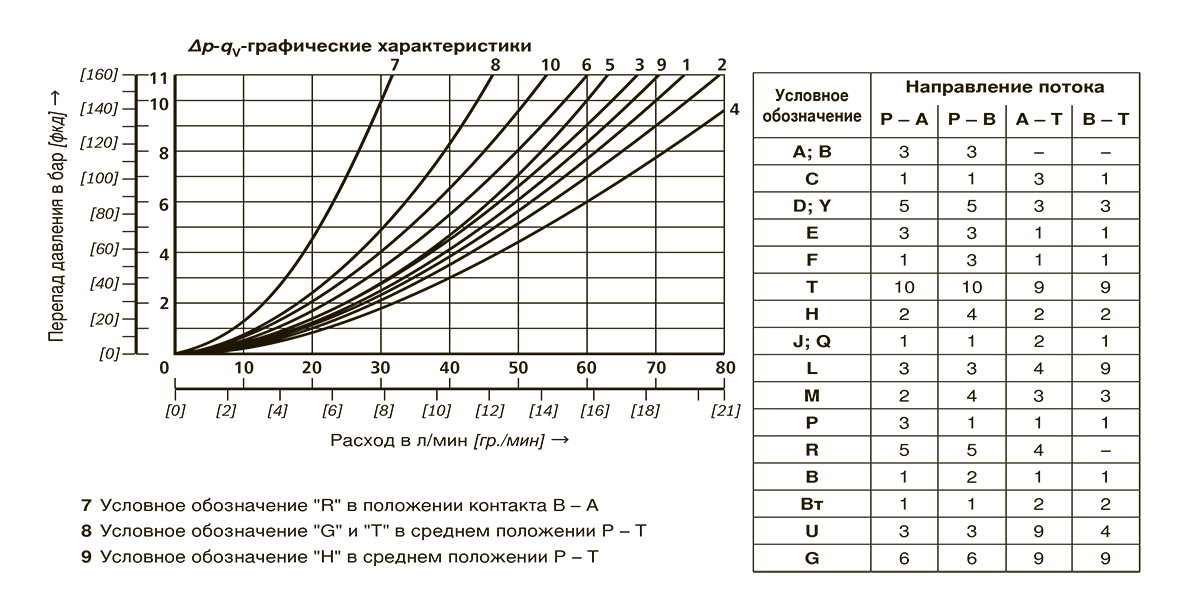

Распределители типа WE6 являются золотниковыми гидрораспределителями с электромагнитным управлением. Они служат для управления пуском, остановом и направлением объемного потока. Основные части распределителей корпус (1), один или два магнита (2), золотник (3), а также одна или две возвратные пружины (4). В отключенном состоянии золотник (3) удерживается возвратными пружинами (4) в среднем или исходном положении (за исключением импульсного золотника). Золотник (3) приводится в действие работающими в масле магнитами (2). Усилие от магнита (2) передается с помощью толкателя (5) на золотник (3) и перемещает его из нейтральной позиции в нужное конечное положение. Благодаря этому реализуется необходимое направление движения объемного потока от P к A и от B к T или от P к B и от A к T. После отключения магнита (2) золотник (3) перемещается при помощи возвратных пружин (4) в свое исходное положение. В качестве дополнительной опции может применяться ручное дублирование (6), при помощи которого можно перемещать золотник (3) без возбуждения электромагнита.
Тип .WE 6 .6X/O… (доступно только для схем A, C и D)
При таком исполнении речь идет о двухпозиционных распределителях с 2 магнитами без фиксатора. Определенного положения золотника в обесточенном состоянии не существует (бистабильный распределитель).

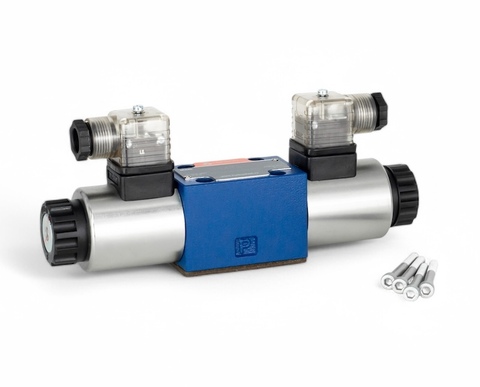

Тип .WE 6 .6X/OF… (импульсный золотник, только для схем A, C и D)
При таком исполнении речь идет о двухпозиционных распределителях, с 2 магнитами и с фиксатором. Благодаря этому обеспечивается фиксация обоих положений золотника и постоянное возбуждение магнита больше не требуется.
Внимание! При применении распределителей с фиксаторами в количестве двух и более штук в сливной линии будут возникать скачки давления, которые могут вызвать нежелательные перемещения золотника! Рекомендуется сливные линии провести раздельно или установить обратный клапан в общей сливной магистрали.
Величина внутренних перетечек может изменяться со временем ввиду особенностей конструкции.

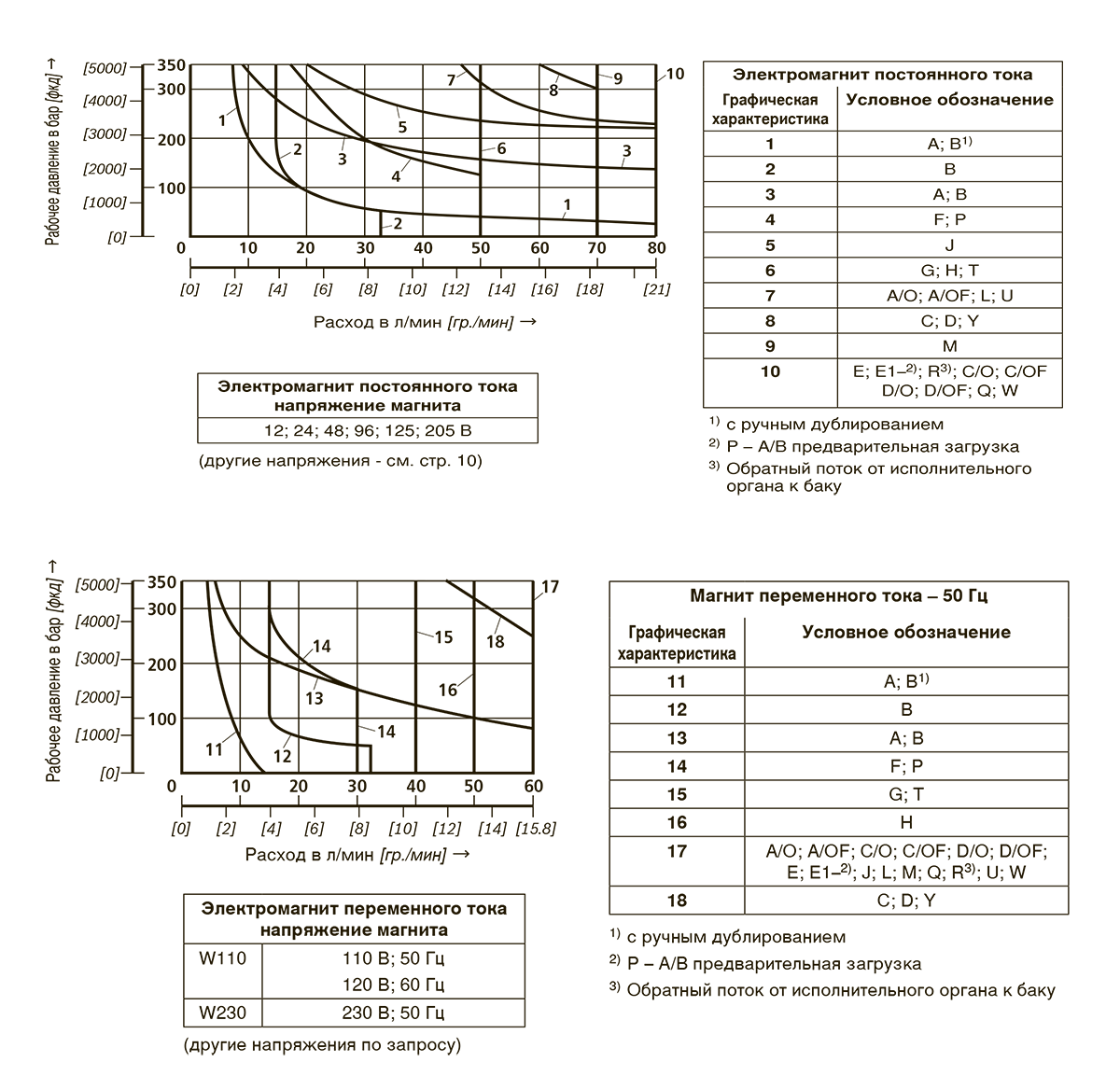

Встроенный дроссель необходимо применять тогда, когда вследствие конкретных рабочих условий в процессе переключения величина расхода может превысить максимально допустимую для распределителя.
