4WE10 - Гидрораспределитель золотниковый Ду 10 с электроуправлением

Схемы гидрораспределителей с работающими в масле электромагнитами постоянного или переменного тока Тип .WE10

Общие

Гидравлические

Элекстрические

¹⁾ Применяется при уплотнениях NВR и FРМ
²⁾ Применяется только при уплотнениях FРМ
³⁾ Другие напряжения - по заявке
⁴⁾ При оценке температуры поверхности катушек магнитов учитывать европейские нормы EN563 и EN982!

Замечание по магнитам переменного тока. Эти магниты применимы к двум или трем сетям с различными параметрами; Например: магнит типа W110 для 110 В, 50 Гц

При подключении электроуправления необходимо обязательно подключить защитный  провод (PE).

Данные для заказа: W110 - 110 В, 50  Гц; W230 - 230 В, 50  Гц

Допустимая мощность (для вязкости = 41 мм2/с и температуры = 50 °С)

Приведенные значения допустимой мощности применимы при двух потоках в распределителе (напр. от Р к А и возвратный от В к Т). При наличии только одного потока (напр. от Р к А при запертом В) влияние сил со стороны потока изменяется и величина допустимой гидравлической мощности может быть значительно меньше. Допустимая гидравлическая мощность оценивается при нагретых в работе магнитах, 10 % падения напряжения питания и отсутствии противодавления в линии слива.

Допустимая мощность (переменный ток для n = 41 мм2/с и t = 50 °С)

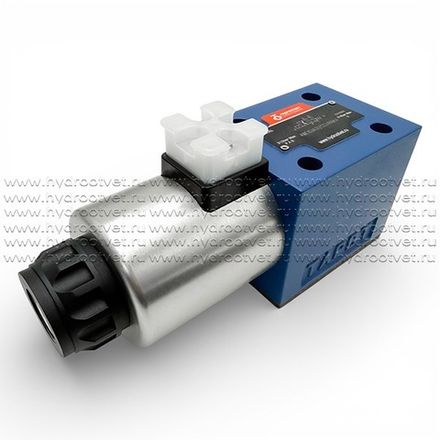

Клапан 4WE10 с магнитом постоянного тока

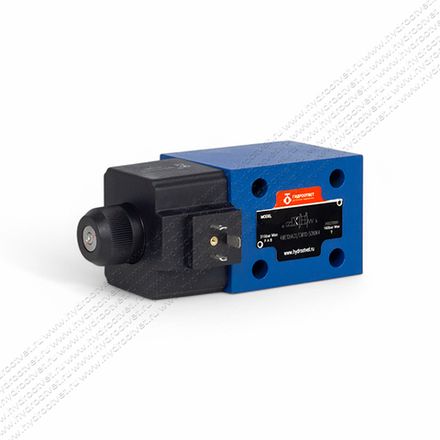

Клапан 4WE10 с магнитом переменного тока

1 Трехпозиционный распределитель
2 Двухпозиционный распределитель с одним магнитом (А, С, D, ЕА...)
З Двухпозиционный распределитель с одним магнитом (В, Y, ЕВ...)
4 Заглушка в распределителе с одним магнитом
5 Магнит "а"
6 Магнит "b"
7 Место для снятия катушки
8 Штекер по DIN 43650 без индикации (заказывается отдельно)
9 Штекер с индикацией
13 Кнопка ручного переключения "N9" (стандарт) - переключение вручную возможно только при давлении до 50 бар в сливной линии. Предохранять от повреждения!
15 Табличка
16 Уплотнительное кольцо 13х1.6х2 (Для распределителя со встроенным дросселем - кольцо 12 х 2)
17 При наличии сверловки в блоке может быть использовано второе гнездо Т (ТВ).
18 Расположение гидравлических каналов по DIN 24 340 form А, ISO 4401 и CETOP-RP 121 Н.

Крепежные винты М6 х 40 DIN 912-10.9, М = 15.5 Нм, должны заказываться отдельно
