Особенности
- Распределитель прямого управления от электромагнита, в стандартном исполнении
- Расположение каналов по DIN 24 340 Form А, ISO 4401 и CEТOР-RР 121 Н.
- Переключаемые в масле электромагниты постоянного или переменного тока со съемной катушкой
- Поворотная на 90° катушка электромагнита
- Катушка снимается без разгерметизации гидросистемы
- Ручное дублирование, по выбору
Принцип действия, конструктивная схема
Переключаемые электромагнитами золотниковые распределители типа WE управляют пуском, остановкой и направлением движения потока жидкости. Основными элементами распределителя являются: корпус (1), один или два электромагнита (2), золотник (3) и одна или две возвратные пружины (4). При отсутствии управляющего сигнала золотник (3) удерживается пружинами (4) в среднем или в исходном положении (кроме импульсного золотника). Переключение золотника (3) осуществляется от заполненного маслом магнита (2). Условием надежного срабатывания магнита является заполнение его полостей маслом. Магнит через толкатель (2) перемещает управляющий золотник (3) из исходного положения в заданную позицию. При этом обеспечивается перетекание жидкости по направлениям Р-А и В-Т или Р-В и А-Т. При обесточенном магните (2) золотник (3) пружиной (4) перемещается в исходное положение. По заказу может быть установлено устройство аварийного переключения (5) без включения магнита.
Тип WE 1О.ЗХ/ОС.... (возможен при обозначениях А, С и D)
Двухпозиционные распределители с двумя магнитами и без фиксатора. При отсутствии управляющего сигнала определенная позиция не задается

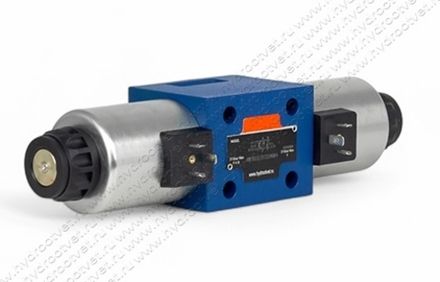

Тип WE 1О.ЗХ/ОFС...(импульсный, возможен при обозначениях А, С и D)
Двухпозиционные распределители с двумя магнитами и фиксатором. Положение переключенного золотника фиксируется и длительное включение магнита не требуется
Встроенный дроссель (тип 4WE 10../.../8..)
Устанавливается в канале Р распределителя, если по условиям работы возможен расход, приводящий к превышению допустимой мощности распределителя
