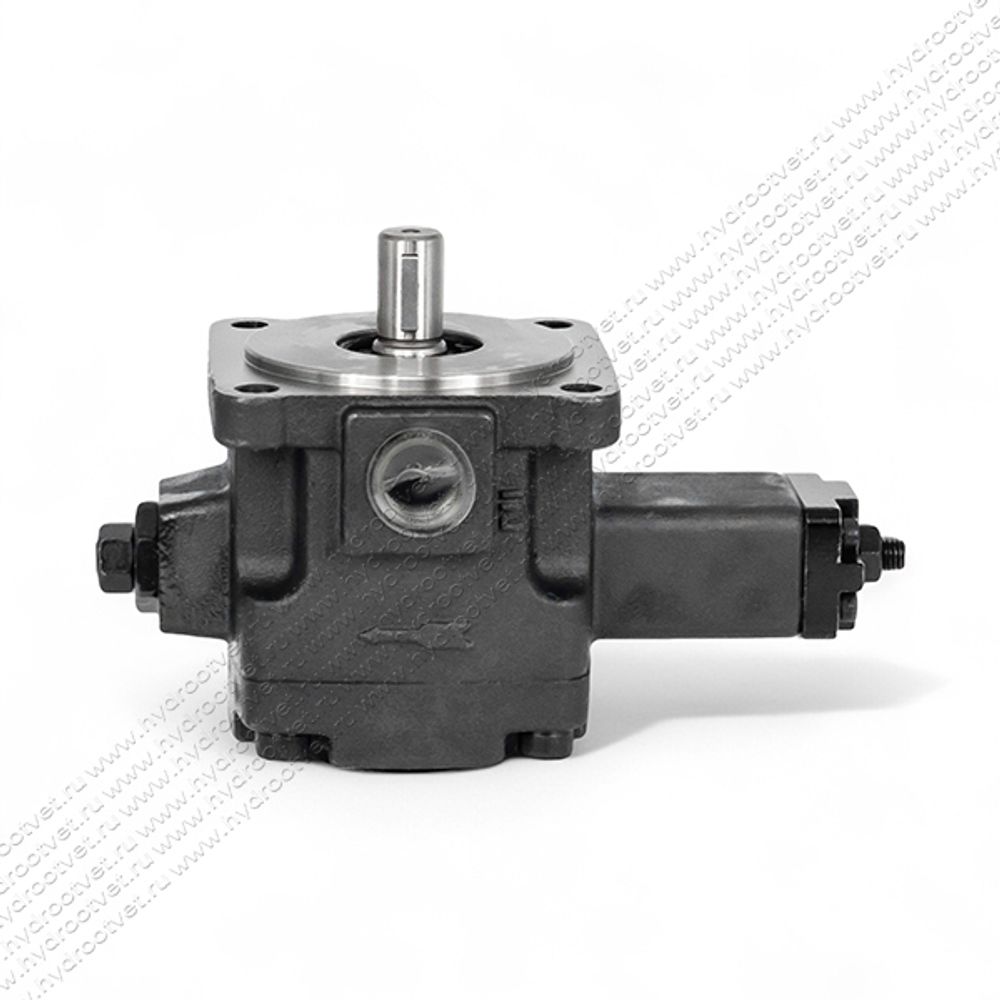

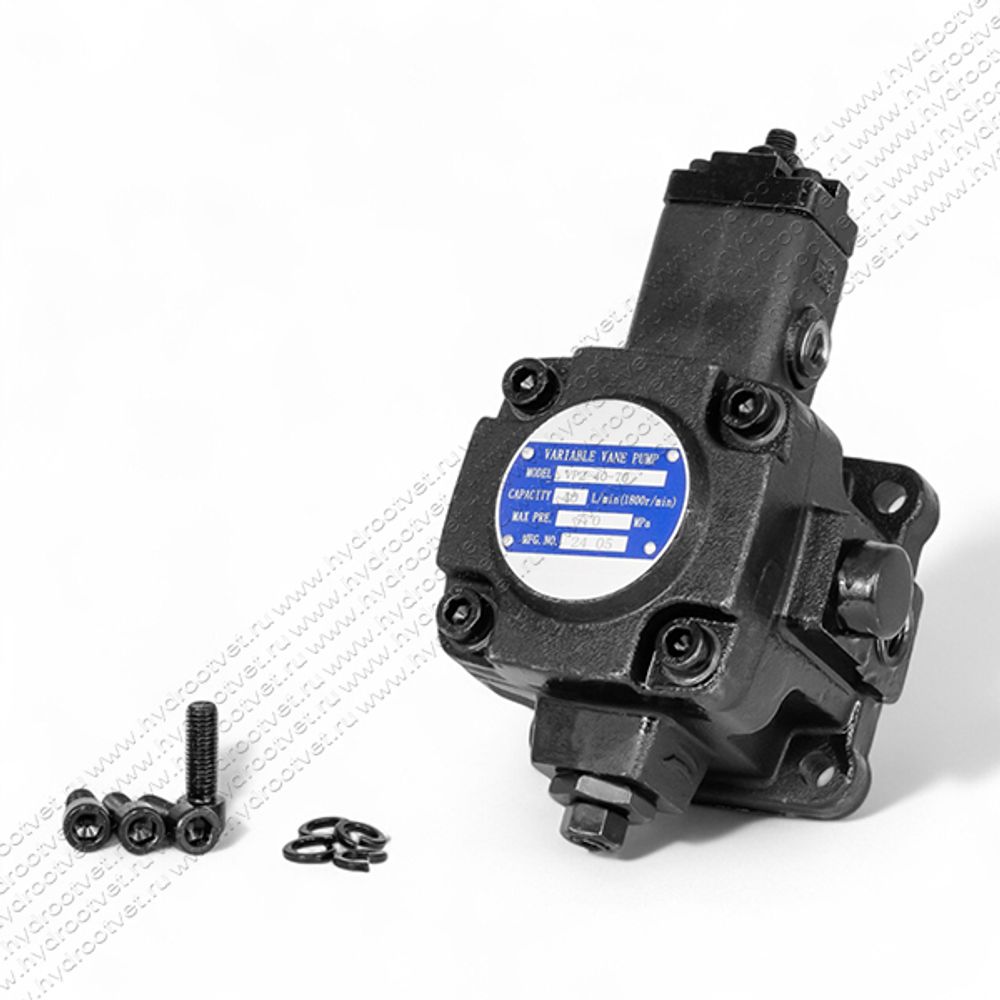

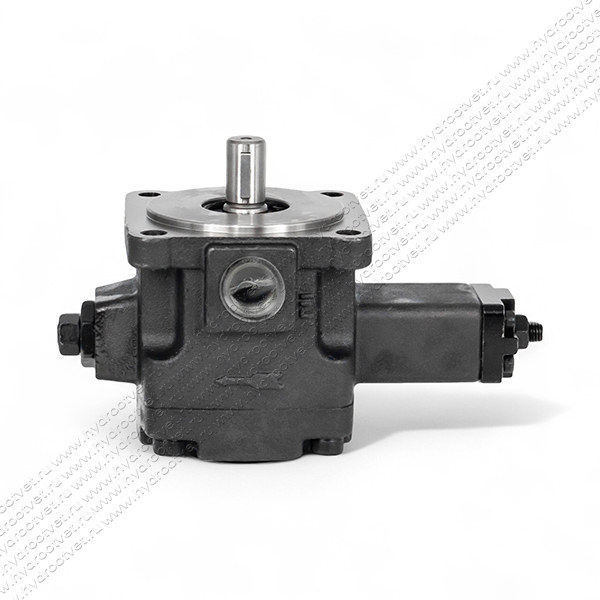

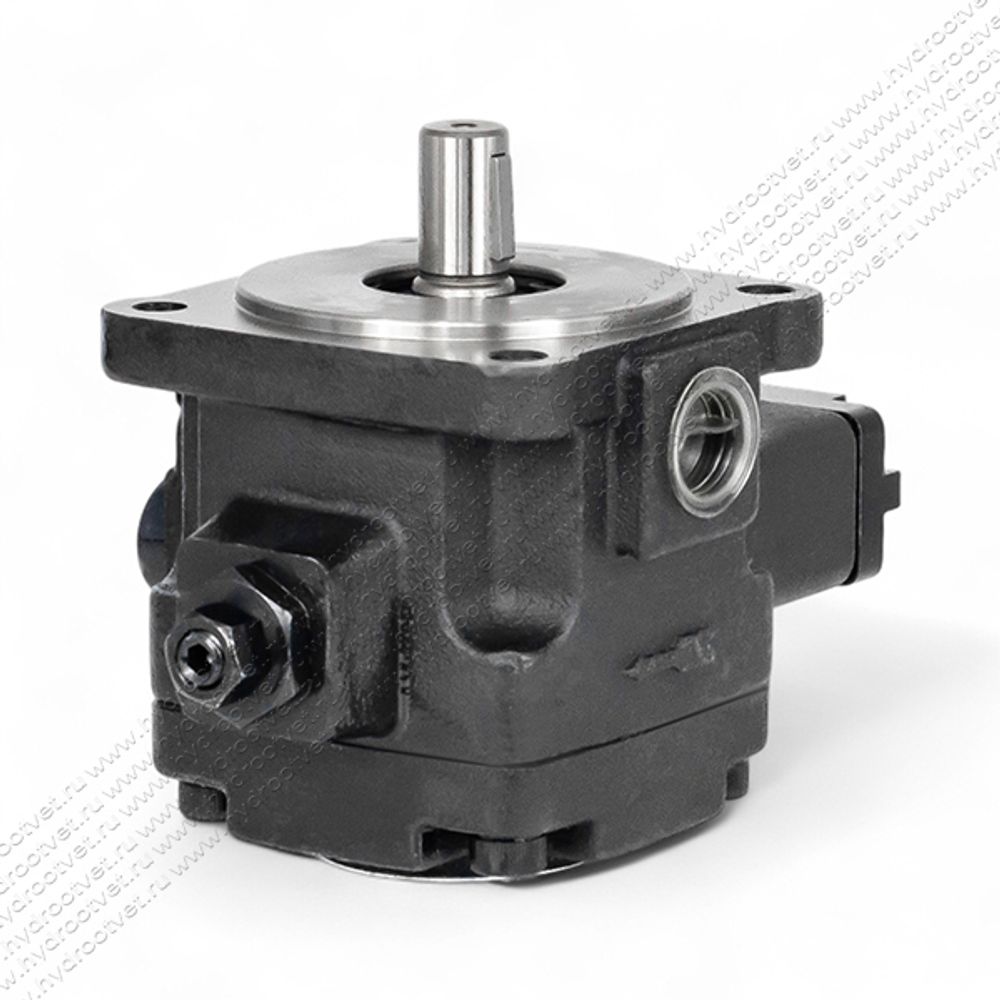

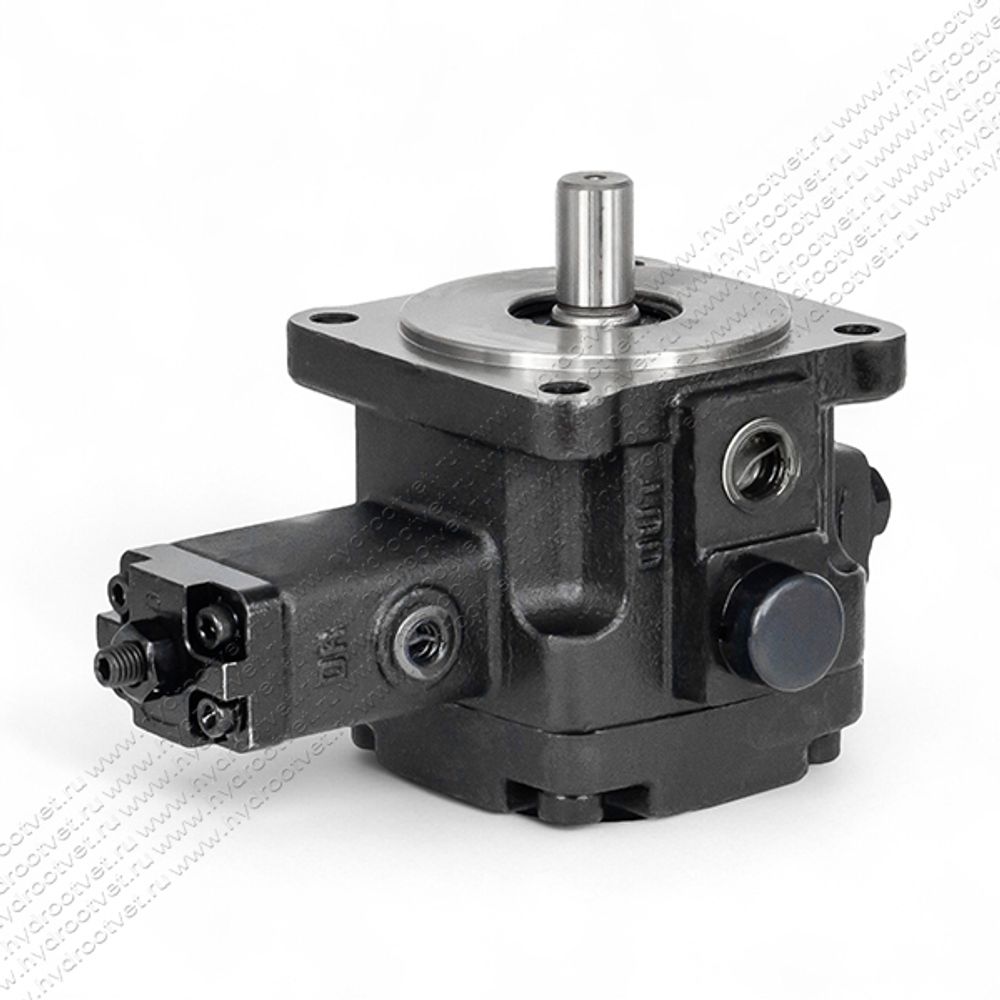

Регулируемые пластинчатые насосы VP2 -40-70 являются полными аналогами насосов фирмы ATOS модели PVT-322/70 и насосов Duplomatic модели PVE-023PC3-R90B/30N. Рабочий объем насоса составляет 22,2 см3, а диапазон регулировки давления: 15-35 бар. Насосы производятся в Китае на ведущем заводе-изготовителе гидромашин, с которым сотрудничает магазин Гидроответ, и являются качественными аналогами насосов итальянского производства.
1. Вращение насоса VP2-40-70 осуществляется по часовой стрелке, если смотреть со стороны вала - это исполнение является стандартным.
2. Вал насоса VP2-40-70 должен быть установлен горизонтально. Для правильной центровки вала насоса и электродвигателя эксцентриситет между ними должен быть в пределах 0,05 мм, а погрешность по углу эксцентриситета между ними должна быть в пределах 1°. Концы вала позволяют избежать увеличения радиальных и осевых нагрузок. Кроме того, в качестве монтажного кронштейна, пожалуйста, используйте достаточно жесткий материал.
3. Закрепите трубы, особенно всасывающую. Диаметры труб подбирайте в соответствии с размером отверстия в гидронасоса VP2-40-70, учитывая рекомендованные скорости потока; Всасывающие трубы должны быть надежно герметизированы, чтобы исключить протечку.
4. Гидравлическая система должна быть оснащена теплообменником (без охлаждающего устройства объем масляного бака должен быть увеличен).
5. Гидробак должен быть оснащен диафрагмой для отделения пузырьков и грязи от масла; Сливной патрубок для возврата масла в бак должен находиться ниже уровня масла в баке, на минимальной глубине 50 мм, даже при низком и минимально допустимом уровне жидкости, чтобы избежать кавитации на всасывании насоса VP2-40-70.
6. Давление во всасывающем канале гидронасоса VP2-40-70 должно составлять от -0,03 до +0,03 МПа; В случае, если насос установлен на резервуаре или выше верхней крышки бака, высота всасывающего отверстия насоса должна составлять менее 500 мм.
7. Сливной патрубок пластинчатого насоса VP2-40-70 должен быть заведен непосредственно в гидробак и находиться ниже уровня масла, при этом противодавление должно быть не более 0,03 МПа.
8. Величины настроек регулятора давления P и рабочего объема Q насоса VP2-40-70 установленные на заводе-изготовителе следующие:
• Значение расхода: максимальное, расход согласно каталогу 40 л/мин при 1800 об/мин.
• Настройка давления: минимальное значение диапазона рабочего давления.
9. Регулировка расхода и давления на насосе VP2-40-70: Для их регулировки сначала ослабьте контргайку, а затем отрегулируйте винты, после регулировки затяните контргайку. При повороте регулировочного винта по часовой стрелке расход уменьшается, а при повороте против часовой стрелки - увеличивается. Давление увеличивается при повороте винта регулировки давления по часовой стрелке и уменьшается при повороте против часовой стрелки.
10. Опорный болт: Упорные болты устанавливаются при сборке насоса VP2-40-70. Пожалуйста, не регулируйте их.
11. Гидравлическое масло: Используйте гидравлическое масло с вязкостью 40-50 сСт (ISO VG32) при температуре 40°С. Диапазон рабочих температур гидравлического масла составляет от +15 до +60°С для насоса VP2-40-70. Если температура масла ниже 15°С, пожалуйста, используйте режим пониженного давления в гидросистеме, пока масло не разогреется до температуры +15°С.
12. Необходимо внимательно следить за чистотой масла, трубопроводы и гидробак должны быть тщательно очищены, также в гидросистеме должны быть установлены фильтры тонкой очистки. Тонкость фильтрации масла в системе рекомендована 25 мкм, класс чистоты масла должен быть не грубее 12–го класса по ГОСТ 17216; Дополнительно на всасывании у насоса VP2-40-70 установите фильтр достаточной пропускной способности (номинальный расход должен более чем в два раза превышать расход насоса) на высоте 50 мм над дном бака так, чтобы рекомендуемая тонкость очистки составляла - 100 микрон (или 150 мкм для сетчатого фильтрующего материала).
13. Для обеспечения достаточной смазки трущихся деталей, пожалуйста, заполните корпус насоса VP2-40-70 маслом перед запуском.
14. Первый пуск: Запустите насос VP2-40-70 в режиме холостого хода (без давления) и повторите данное действие несколько раз путем пуска и остановки электродвигателя. Учитывайте время, необходимое для удаления воздуха из насоса и трубопроводов. Затем дайте насосу непрерывно поработать в течение 10 минут для лучшей деаэрации. В местах выпуска воздуха рекомендуется установить специальный стравливающий клапан.
