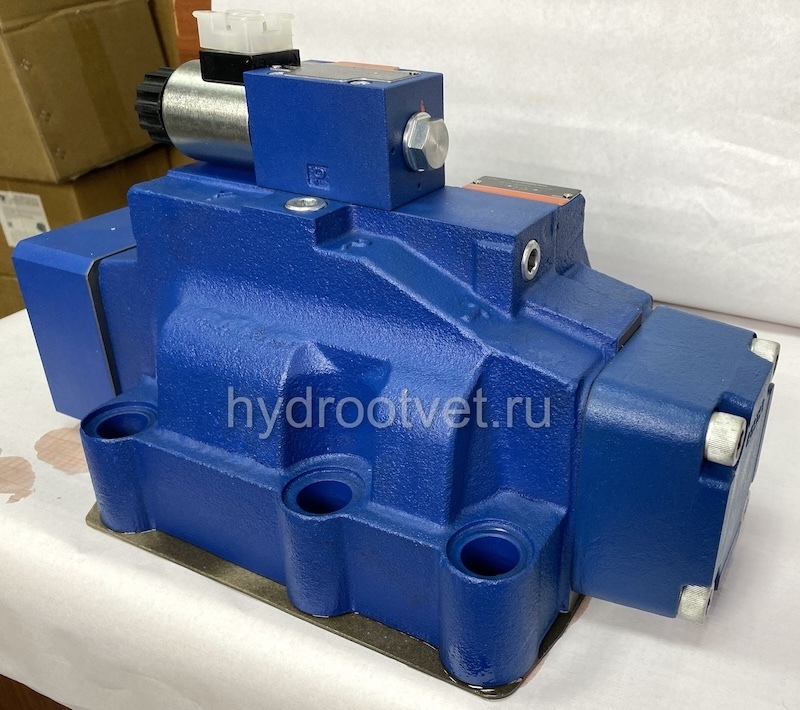

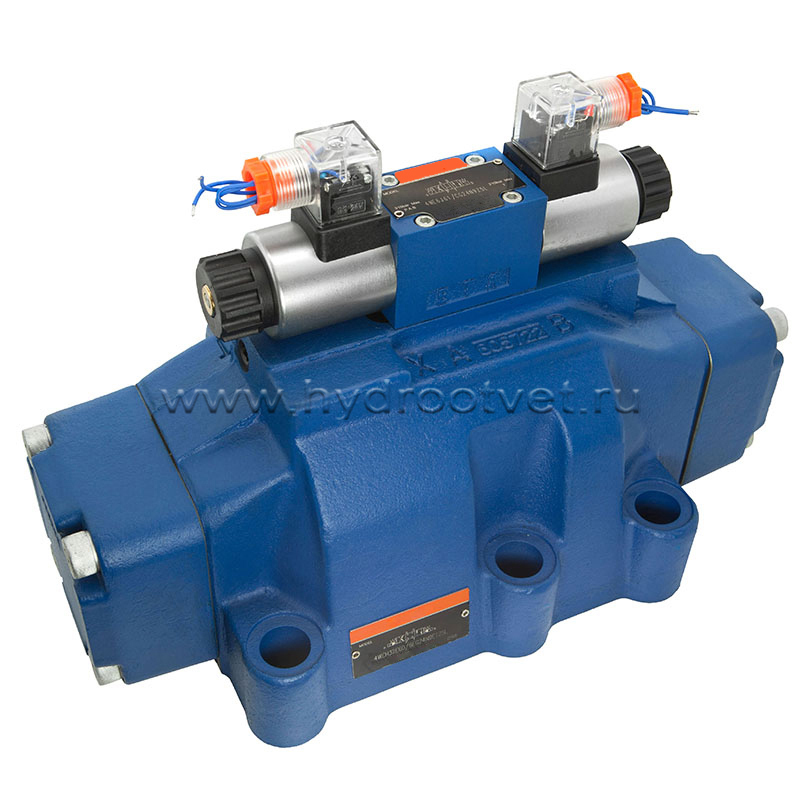

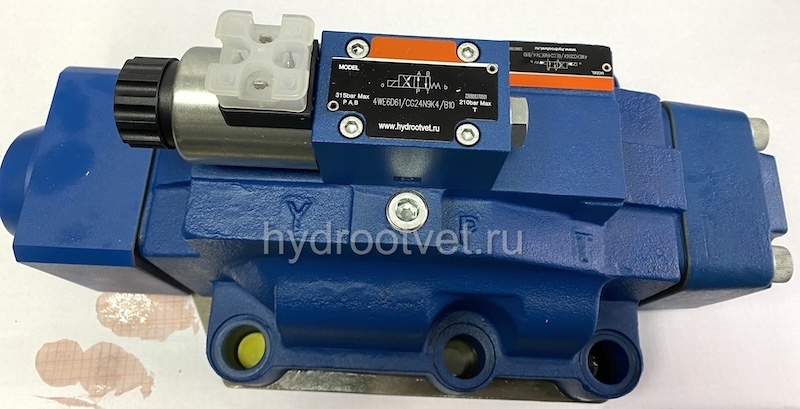

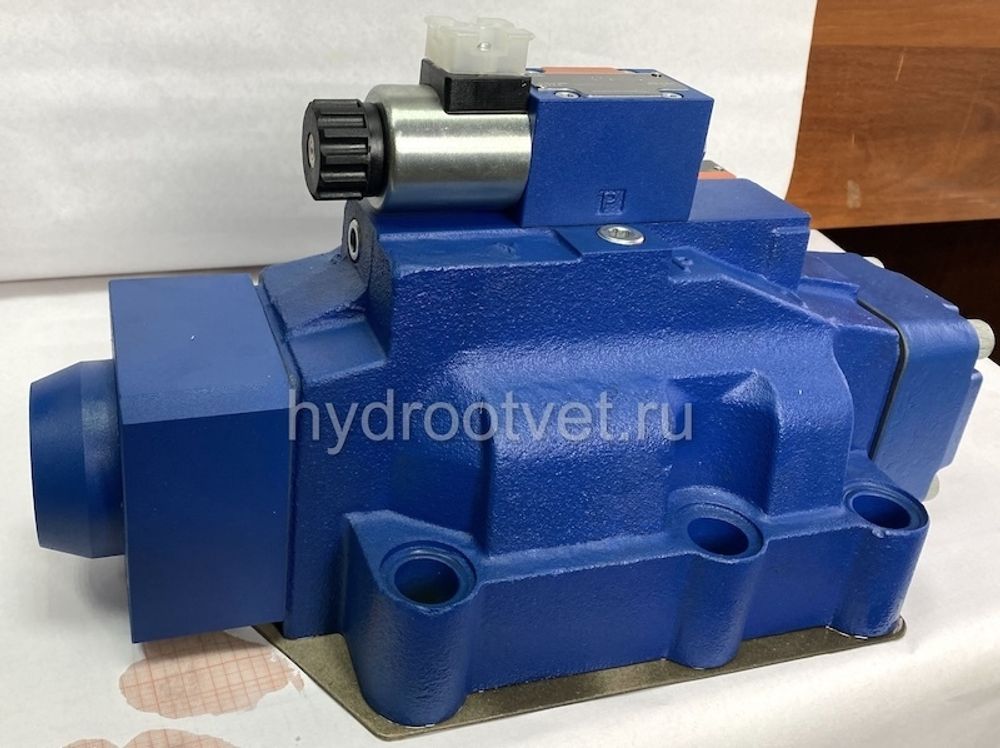

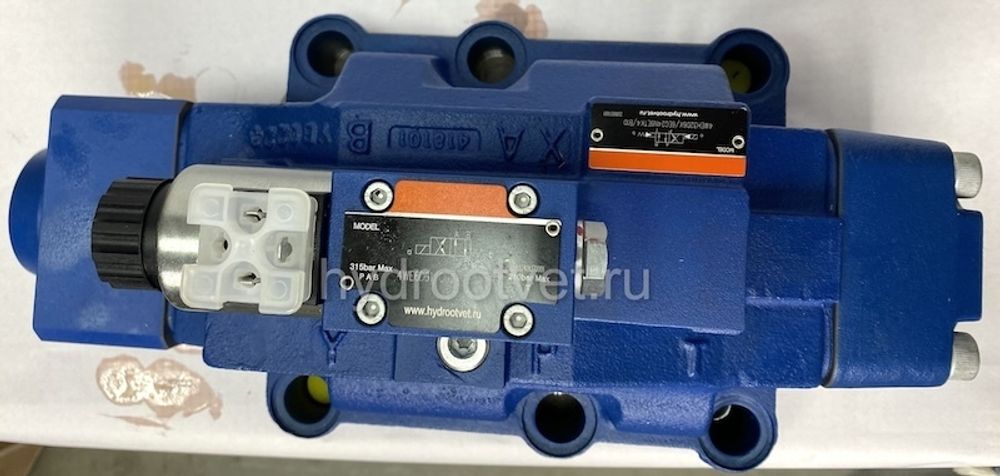

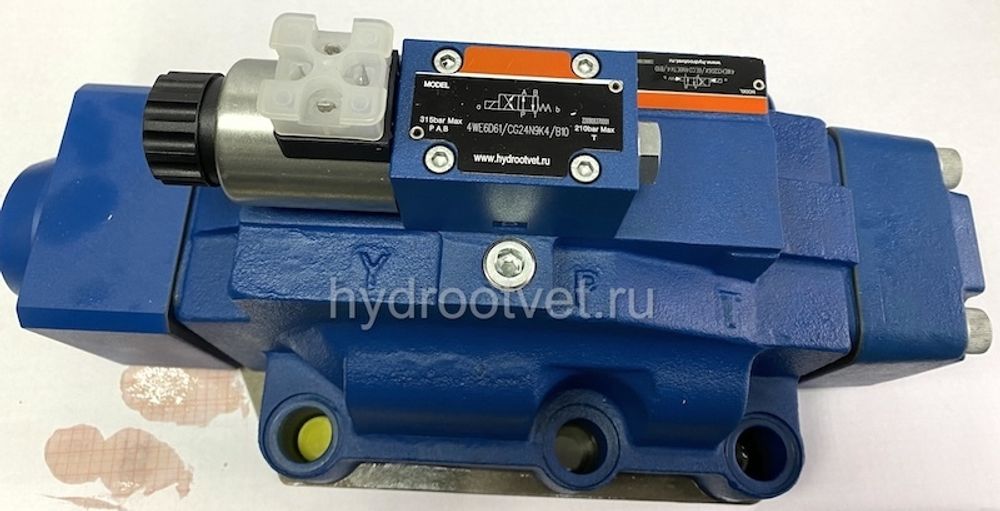

Гидрораспределитель 4WEH32C6X/6EG24N9EK4/B10P4.5 типоразмера Ду32 с пилотным электроуправлением от магнитов постоянного тока G24 служит для управления направлением движения рабочего органа. Имеет схему распределения потоков C (574). За счет наличия гидравлического каскада управления клапан 4WEH32C6X/6EG24N9EK4/B10P4.5 оснащен дополнительными функциями: регулировка времени срабатывания: нет, ограничение давления в канале управления: нет, каналы управления пилотом: E = X - внутр. и Y - внеш.. Расчитан на рабочее давление до 280 бар, встроенный дроссель: B10 - 1.0мм, подпорный клапан: P4.5 = есть, возврат основного золотника: от давления, возврат золотника пилотного клапана пружинный. Распределитель 4WEH32C6X/6EG24N9EK4/B10P4.5 устанавливает на монтажную поверхность Ду32 (ISO 4401-10 или CETOP10), в том числе и в качестве верхнего клапана, закрывающего столб из модульного набора клапанов. Клапаны 4WEH32C6X/6EG24N9EK4/B10P4.5 производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры, с которым сотрудничает магазин Гидроответ, и являются качественными аналогами одноименного клапана известного немецкого бренда.
1) Одинаковые размеры для установки и подключения.
3) При внутренней подаче управляющего давления: минимальное управл. давление (см. графики); чтобы избежать недопустимых скачков давления в канал Р управляющего распределителя нужно установить дроссель (B10)
4) Только в совокупности со встроенным дросселем "B10".
5) 2 переключаемых состояния (гидравлическое конечное положение): только для золотников C, D, K, Z, Y; 3 переключаемых состояния (гидравлическое центрирование): только для типоразмеров 16 и 25 (тип H- 4W.H 25 ...) и типоразмера 32.
9) Присоединительные штекеры не входят в поставку
10) Не для типоразмера 16
Схемы
1) Пример: золотник Е, электромагнит на стороне "a". Пример заказа: H-4WEH 16 EA7X/6EG24N9ETSK4..B10..V..
2) Золотник S только для типоразмера 16
Свободные проходные сечения в положении золотников Q, V и W клапана WEH
Типоразмер Золотник | Проходное сечение в мм2 при нулевом положении | |||||
10 | 16 | 25 (тип 4W.H 22.7X/...) | 25 (тип 4W.H 25.6X/...) | 32 | ||
P – A | – | – | – | – | – | |
P – B | – | – | – | – | – | |
Q | A – T | 13 | 32 | 78 | 83 | 78 |
B – T | 13 | 32 | 78 | 83 | 78 | |
P – A | 13 | 32 | 73 | 83 | 73 | |
V | P – B | 13 | 32 | 73 | 83 | 73 |
A – T | 13 | 32 | 84 | 83 | 84 | |
B – T | 13 | 32 | 84 | 83 | 84 | |
P – A | – | – | – | – | – | |
W | P – B | – | – | – | – | – |
A – T | 2,4 | 6 | 10 | 14 | 20 | |
B – T | 2,4 | 6 | 10 | 14 | 20 |
Развернутые и упрощенные изображения 3-позиционных распределителей
Для 3-х позиционных распределителей с центрированием давлением предпочтительны отдельные подвод давления и слив (без обозначений, E). Условия для внутреннего подвода и слива (ET, T)
Развернутые и упрощенные изображения 2-позиционных распределителей
