В этом разделе представлены трехлинейные редукционные клапаны — гидравлические устройства, предназначенные для поддержания стабильного пониженного давления в отдельном контуре гидросистемы независимо от колебаний давления в основной магистрали. Трехлинейная конструкция (порты P, A, T) решает сразу две задачи: редуцирование давления и защиту вторичного контура от скачков, обеспечивая обратный сброс избыточной жидкости через сливную линию в бак. Трехлинейный редукционный клапан широко применяется в системах управления строительно-дорожной техники, сельхозмашин, металлообрабатывающих станков и других гидрофицированных агрегатов, где требуется точное регулирование давления в одном из потребителей.
Принцип действия и конструктивные особенности
Как работает трехлинейный редукционный клапан? В нормальном положении трехлинейный редукционный клапан обычно открыт: рабочая жидкость свободно поступает из порта P (напорная магистраль) в порт A (к потребителю). По мере повышения давления в порту A оно воздействует на золотник, преодолевая усилие регулировочной пружины. При превышении заданного порога золотник смещается, частично перекрывая канал P→A и одновременно открывая сброс A→T, что предотвращает дальнейший рост давления и стабилизирует редуцированное давление на заданном уровне.
Трехлинейные редукционные клапаны выпускаются в двух основных исполнениях:
-
Прямого действия — простые и компактные устройства, где золотник управляется непосредственно пружиной. Отличаются быстродействием и достаточны для систем с расходами до 30–50 л/мин и давлением до 350 бар.
-
Непрямого действия (пилотные) — двухкаскадные клапаны с управляющей пилотной ступенью. Обеспечивают высокую точность регулирования, стабильность при переменных расходах и возможность дистанционного управления. Подходят для систем с расходами до 300 л/мин и более.
-
Пропорциональные с электронным управлением — современные клапаны, в которых редуцированное давление бесступенчато регулируется электрическим сигналом (0–10 В, 4–20 мА). Обеспечивают высокую точность, плавность настройки и интеграцию в АСУ ТП. Применяются в прецизионных гидросистемах — станках с ЧПУ, литьевых машинах, испытательных стендах.

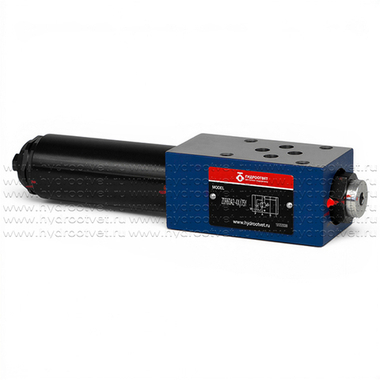

По способу монтажа трехлинейные редукционные клапаны могут быть резьбовыми (встраиваемыми в трубопровод), фланцевыми, модульными (стыковыми по стандартам ISO 4401/CETOP) или картриджными (ввертными). Варианты редуцирования — в канале P, A или B (на выбор), что позволяет гибко адаптировать клапан под конкретную гидравлическую схему. Дополнительные опции: встроенный порт для подключения манометра, обратный клапан, различные типы регулировки (винт с шестигранной головкой, рукоятка SICBLOC, запираемая рукоятка).
Преимущества и области применения
Использование трехлинейного редукционного клапана даёт ряд ключевых преимуществ:
-
Точное поддержание заданного давления в отдельном контуре даже при значительных колебаниях расхода и давления на входе
-
Защита вторичного контура от скачков давления — трёхлинейная конструкция допускает обратный поток из исполнительного механизма в сливную магистраль
-
Гибкость настройки — возможность выбора различных диапазонов регулировки (от 3–25 бар до 50–280 бар и выше) и вариантов редуцирования (P, A, B)
-
Удобство контроля — наличие порта для подключения манометра позволяет визуально отслеживать редуцированное давление
-
Универсальность монтажа — соответствие стандартам ISO 4401, CETOP и DIN 24340 обеспечивает взаимозаменяемость с оборудованием ведущих производителей
Области применения:
-
Строительно-дорожная техника — системы управления отвалами, отвалами грейдеров, ковшами погрузчиков
-
Лесная и сельскохозяйственная техника — управление навесным оборудованием, подъёмными механизмами
-
Подъёмно-транспортные средства — тормозные системы, гидролифты
-
Металлорежущие станки и обрабатывающие центры с ЧПУ — регулирование давления подачи инструмента
-
Литьевые машины и прессы — питание вспомогательных контуров с пониженным давлением
-
Тормозные системы спецтехники — точное дозирование тормозного усилия
-
Промышленное гидравлическое оборудование — любые системы, где один потребитель требует давления ниже, чем в основной магистрали
Что представлено в каталоге
В нашем ассортименте вы найдёте трехлинейные редукционные клапаны ведущих производителей, а также их качественные аналоги, полностью взаимозаменяемые по присоединительным размерам и техническим характеристикам.
Выберите подходящий трёхлинейный редукционный клапан в нашем каталоге или проконсультируйтесь со специалистами — они помогут подобрать оптимальный вариант под вашу гидравлическую схему. Обращайтесь.
