Особенности
- управляющая головка со встроенным распределителем

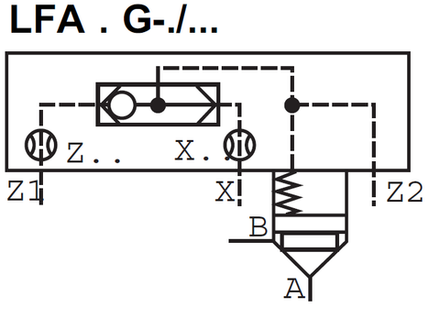

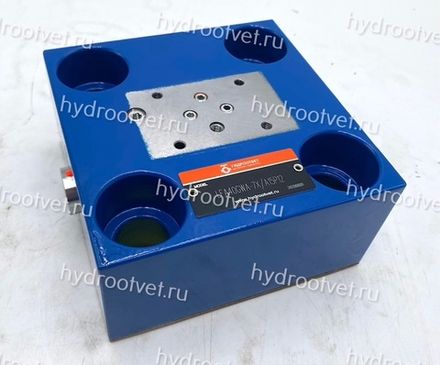

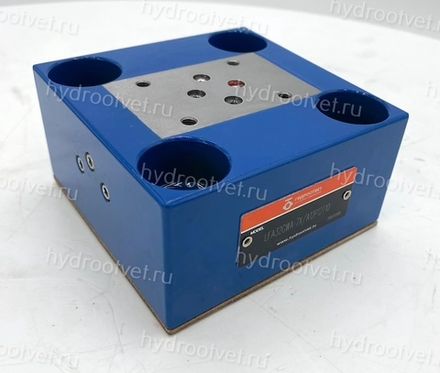

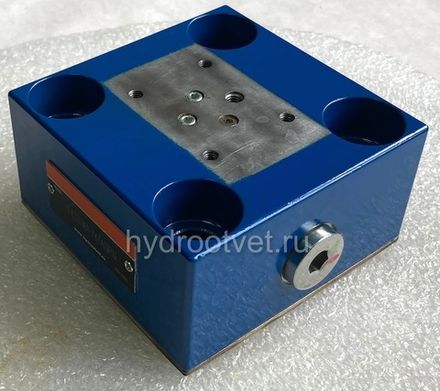

- управляющая головка со встроенным челночным клапаном

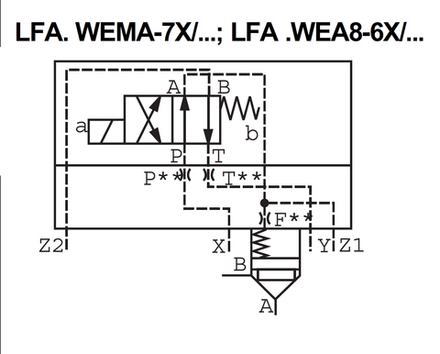

- управляющая головка с пристыкованным золотниковым распределителем и челночным клапаном
- управляющая головка с пристыкованным клапанным распределителем и челночным клапаном
Пилотные клапаны: Золотниковый тип 4WE6, Седельный тип SEW6 и Седельный тип SED6
Принцип работы
2-линейные встроенные клапаны используются как элементы компактных блочных конструкций. Основной клапан с выходами А и В устанавливается в гнездо управляющего агрегата по DIN ISO 7368 и закрывается крышкой. В большинстве случаев в крышке имеется пилотный клапан. В соответствии с типом пилотного клапана основной клапан выполняет функции распределителя, дросселя или регулятора давления. Очень рациональным является использование одного типоразмера клапана в широком диапазоне расходов к потребителям. Экономически выгодно также использование с разными функциями одного основного клапана.
Функции распределителя

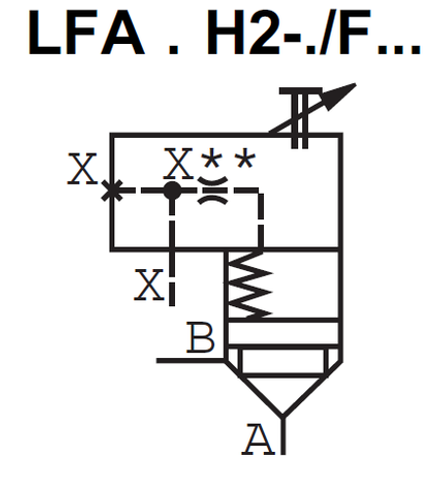

Как правило, в комплект входят одна управляющая головка (1) и один основной клапан (2). Управляющая головка имеет соответствующие сверления и, в соответствии с функциями , может содержать ограничитель хода, гидравлически управляемый седельный распределитель или челночный клапан. Модификации могут иметь электрически управляемые золотниковый или седельный распределители стыкового присоединения. Основной клапан включает буксу (3),кольцо (4) (только до ном.разм.32), конусный клапан (5),по выбору - с демпферной цапфой (6) или без неё (7), и закрывающую пружину (8).
Функционирование
2-линейные клапаны управляются гидравлически. Принцип работы основан на трёх рабочих поверхностях:A1, A2, A3. Площадь А1 клапана принимается за 100%. Разность в диаметрах создаёт кольцевую поверхность с площадями 7% или 50%. Соответственно, отношение площадей А1:А2 составляет 14,3:1 или 2:1. Поверхность А3 представляет собой сумму поверхностей А1+А2. С учётом разных площадей А2 площадь А3 составляет 107% или 150% относительно площади А1.
Принцип действия:
Подача давления к поверхности А1 и А2 приводит к открытию основного клапана. Поверхность А3 и пружина служат для закрытия клапана. Результирующая от действия различных сил определяет положение клапана. 2-линейный клапан пропускает поток от А к В и от В к А.При подаче давления к поверхности А3 от клапана, нагруженного давлением, или от отдельной системы управления, канал А герметично перекрывается.
