Особенности:
- Электрогидравлическое переключение (WEH)
- Для стыковочного монтажа расположение отверстий по DIN 24 340 form A, ISO 4401 и CETOP – RP 121 H,
- Центрирование — пружинами или давлением, крайнее положение — под действием пружины или давления
- Ручное дублирование
- Регулирование времени срабатывания (по выбору)
- Подпорный клапан в канале Р основного распределителя (по выбору)
- Дополнительные функции (по выбору):
- регулировка величины хода основного золотника;
- контроль положения золотника;
- механический или индуктивный датчик конечного положения основного золотника (контактный или бесконтактный)
Гидравлический каскад управления
4WEH... и 4 WH...
Давление управления подводится независимо к каналу Х от отдельной гидросистемы. Слив системы управления (дренаж) - через отдельный канал Y, в бак.
4WEH..E..
Давление в канал управления подводится из основного канала Р основного распределителя. Слив системы управления (дренаж) — отдельный, через канал Y в бак. На монтажной плите выход Х закрыт. Переделка распределителя с внутреннего подвода давления на внешний или наоборот (ном. разм. 16): снять крышку со стороны электромагнита "а", вынуть или установить заглушку, поставить, закрыть крышку.
4WEH..ET..
Давление в канал X подводится внутри из канала Р основного распределителя. Слив системы управления (дренаж) — внутренний, через канал T в бак. На монтажной плите выходы Х и Y заглушены.
4WEH..T..
Давление управления подводится отдельно, через канал Х, от автономной гидросистемы. Слив системы управления (дренаж) - внутренний, через канал Т в бак. На монтажной плите выход Y заглушен.
- Винтовая пробка M6 DIN 906–8.8, 3 A/F – слив
- Винтовая пробка M6 DIN 906–8.8, 3 A/F – подвод давления
- Винтовая пробка M8x1 DIN 906–8.8, 4 A/F – для внешнего
Моменты затяжки MA болтов крышки:
Ду16: 35 Нм
Ду25: 68 Нм
Момент затяжки MA болтов крепления управляющего распределителя: Ду10 - 32: 9 Нм.
Вставной дроссель
Применение вставного дросселя требуется, если необходимо ограничить расход в канале Р управляющего распределителя.
Принцип действия, вид в разрезе

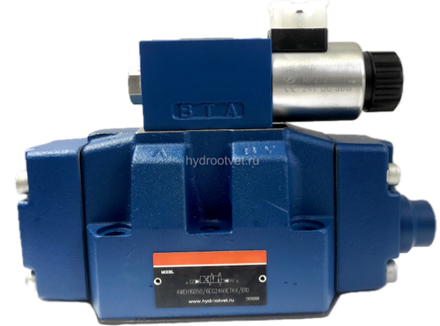

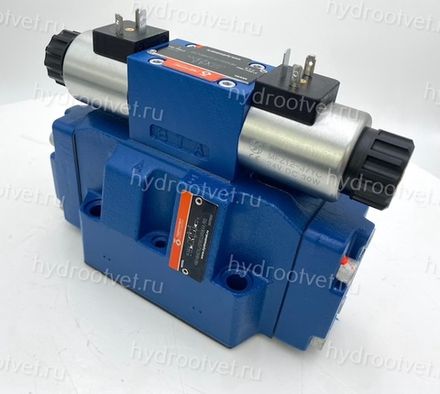

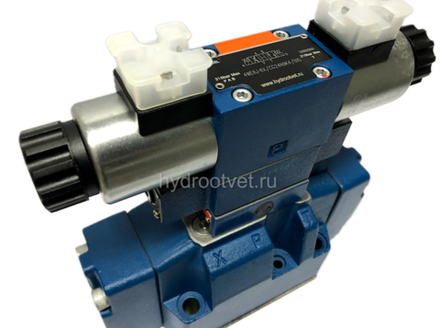

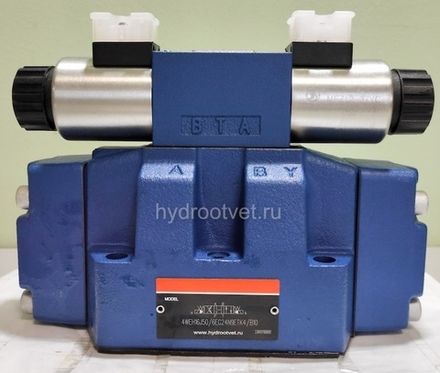

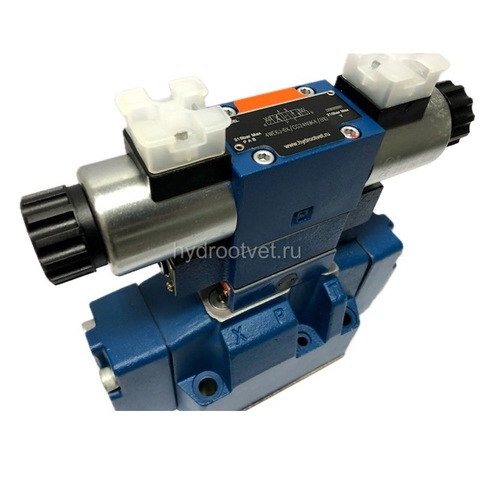

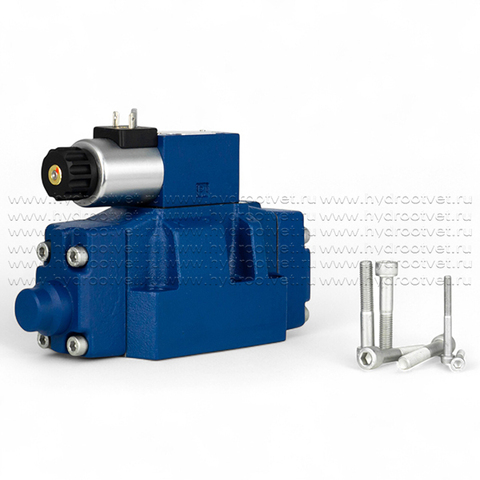

Распределители типа 4WEH...
Распределители типа 4 WEH... представляют собой золотниковые распределители с электрогидравлическим управлением. Они управляют пуском, остановкой и направлением потока. Они состоят из основного распределителя, основными деталями которого являются корпус (1), основной золотник (2), одна или две возвратные пружины (3.1) и (3.2), и управляющего распределителя (4) с одним или двумя электромагнитами "a" (5.1) и/или "b" (5.2). Золотник в главном клапане удерживается в нулевом или исходном положении с помощью пружин или давления. Обе полости установки пружин (6) и (8) соединяются с баком. Давление в управляющий распределитель подается внутренним или внешним путем через канал Х. При срабатывании управляющего распределителя, например, от электромагнита "а", золотник смещается влево и соединяет полость (8) с давлением. Полость (6) остается без давления. Управляющее давление, действуя слева на золотник, смещает его, обжимая пружину (3.1). Через золотник соединяются каналы P с B и A с T . При выключении магнита управляющий золотник возвращается в исходное положение. Полость (8) соединяется с баком и разгружается. Управляющая жидкость из полостей пружин перетекает в бак через канал Y. Слив управляющей жидкости, так же как и ее подвод может осуществляться внешним и внутренним путем (отдельно — через канал Y). Ручное дублирование (9) позволяет сместить управляющий золотник без включения электромагнита.
Распределители типа 4WH...
Распределители типа WH представляют собой золотниковые распределители с гидравлическим управлением. Они управляют пуском, остановкой и направлением обьемного потока. Распределители состоят из корпуса (1), золотника (2), одной или двух возвратных пружин (3.1 и 3.2) в клапанах с пружинным возвратом или пружинным центрированием, а также из обводной плиты (11). Приведение в действие золотника (2) осуществляется нагружением давлением. Золотник (2) удерживается в нулевом или исходном положении с помощью пружин или давлением. Подвод и слив управляющей жидкости осуществляется внешним путем.
4/3 распределитель с пружинным центрированием золотника
При таком конструктивном исполнении золотник (2) удерживается в нулевом положении двумя возвратными пружинами (3.1 и 3.2). Обе полости установки пружины (6 и 8) соединяются каналами Х и Y через обводную плиту (11). При нагружении давлением управления одной из торцевых сторон золотника (2) золотник перемещается. В результате этого достигается необходимое соединение каналов. Возврат золотника в среднее или исходное положение происходит под действием обжатой пружины.
Распределитель 4/3 с гидравлическим центрированием основного золотника, тип 4WEH...H
При этом исполнении основной золотник удерживается в среднем положении за счет нагружения обоих торцов давлением. Центрирующая втулка, упирающаяся в корпус фиксирует положение золотника. При разгрузке от давления одного из торцев золотник перемещается. Рабочая жидкость из разгруженной полости перетекает через управляющий распределитель в канал Y (отдельный)
Дополнительные функции:
| Регулировка времени переключения Время переключения главного клапана (1) можно регулировать путем применения сдвоенного дросселя с обратным клапаном (12) (типа Z2FS6). Переналадка с дросселирования подачи (13) на дросселирование слива (14): Снять управляющий клапан (4) (оставив плиту (15) для закрепления уплотнительных колец), повернуть плиту вокруг продольной оси и снова установить; смонтировать управляющий распределитель. Момент затяжки винтов (16) MA = 9 Нм. |
 |
|
Редукционный клапан "D3" Внимание! При использовании редукционного клапана "D3" (17), в канале Р управляющего распределителя должен быть установлен встроенный дроссель "B10". |
 |
| Подпорный клапан (не для типоразмера 10) При клапанах с разгрузкой в центральной позиции и с внутренней подачей давления в канал управления X нужно для превышения минимального давления управления встраивать подпорный клапан. Перепад давлений на подпорном клапане следует добавить к перепаду давлений на главном клапане (см. графические характеристики) для получения общей величины. Давление открытия составляет около 4.5 бар. |
 |
