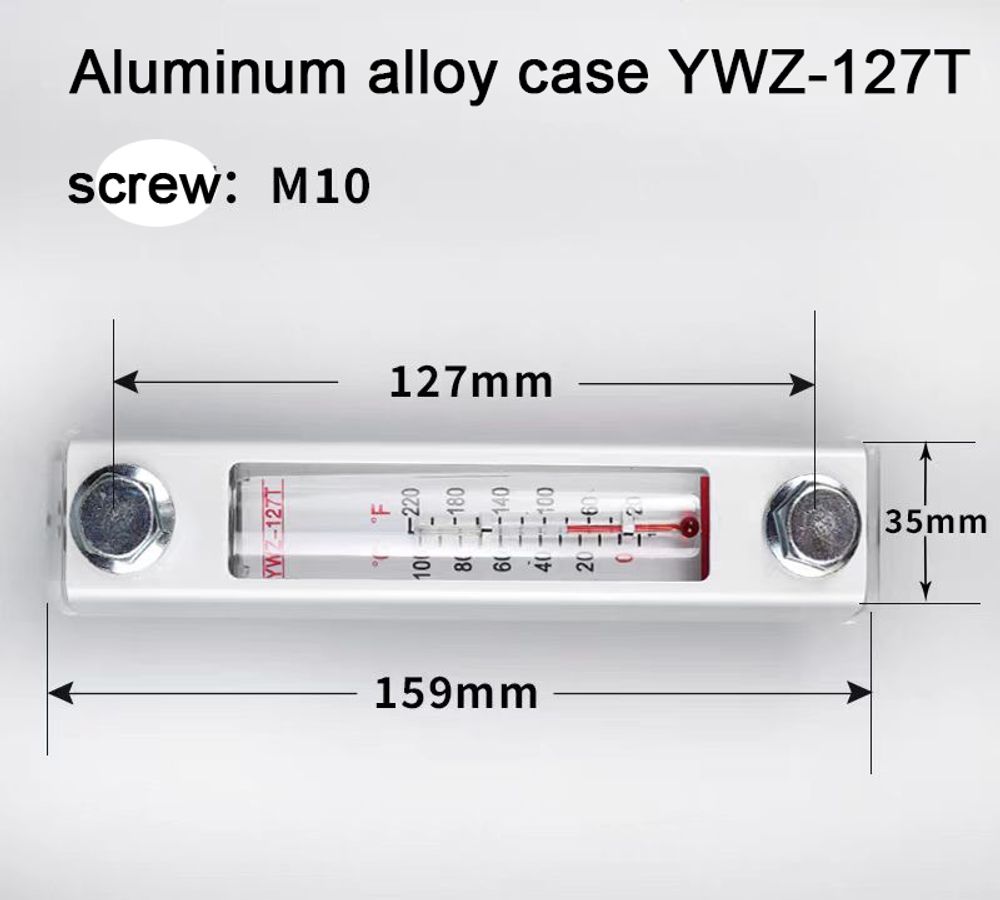

YWZ-127T - Уровнемер (127 мм) - указатель уровня масла в гидробаке с визуальным термометром

Указатели уровня модели YWZ-127T применяются для проверки и контроля уровня жидкости и температуры масла в гидравлическом баке. Межосевое расстояние крепежных отверстий составляет 127 мм. Подходит для малых и средних гидробаков.

Инструкция по формированию кода заказа:

Выберите длину индикаторы в зависимости от уровня жидкости в гидробаке. Если вам подходит указатель уровня с межосевым расстоянием в 250 мм без учета температуры, то код заказа будет YWZ-250; если вам нужен еще и термометр, то код заказа будет YWZ-250T.

Примечание 1: Поверхность индикатора не должна соприкасаться с водой.
Примечание 2: Серия YWZ может использоваться в сочетании с обратным клапаном типа YD, который предотвращает вытекание масла из гидробака при замене указателя уровня.

Инструкция по формированию кода заказа:

Выберите длину индикаторы в зависимости от уровня жидкости в гидробаке. Если вам подходит указатель уровня с межосевым расстоянием в 250 мм без учета температуры, то код заказа будет YWZ-250; если вам нужен еще и термометр, то код заказа будет YWZ-250T.

Примечание 1: Поверхность индикатора не должна соприкасаться с водой.
Примечание 2: Серия YWZ может использоваться в сочетании с обратным клапаном типа YD, который предотвращает вытекание масла из гидробака при замене указателя уровня.

Температура эксплуатации от -20°С до 100°С
Давление 1 - 1,5 бар

Температура эксплуатации от -20°С до 100°С
Давление 1 - 1,5 бар

Инструкция по монтажу указателей уровня

В соответствии с размером межосевого расстояния (E), указанным в коде заказа, просверливают два монтажных отверстия, например, в гидробаке. Если толщина стенки <10 мм, то диаметр отверстий для двух крепежных винтов составляет Ф11 мм; если >10 мм, то отверстия для двух крепежных винтов должны иметь резьбу M10 для сопряжения плоскости двух вышеуказанных отверстий.

Инструкция по монтажу указателей уровня

В соответствии с размером межосевого расстояния (E), указанным в коде заказа, просверливают два монтажных отверстия, например, в гидробаке. Если толщина стенки <10 мм, то диаметр отверстий для двух крепежных винтов составляет Ф11 мм; если >10 мм, то отверстия для двух крепежных винтов должны иметь резьбу M10 для сопряжения плоскости двух вышеуказанных отверстий.
