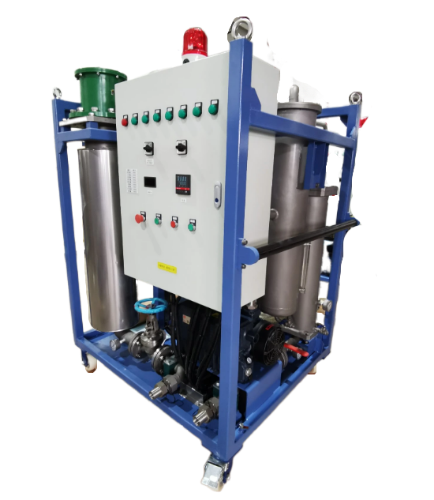

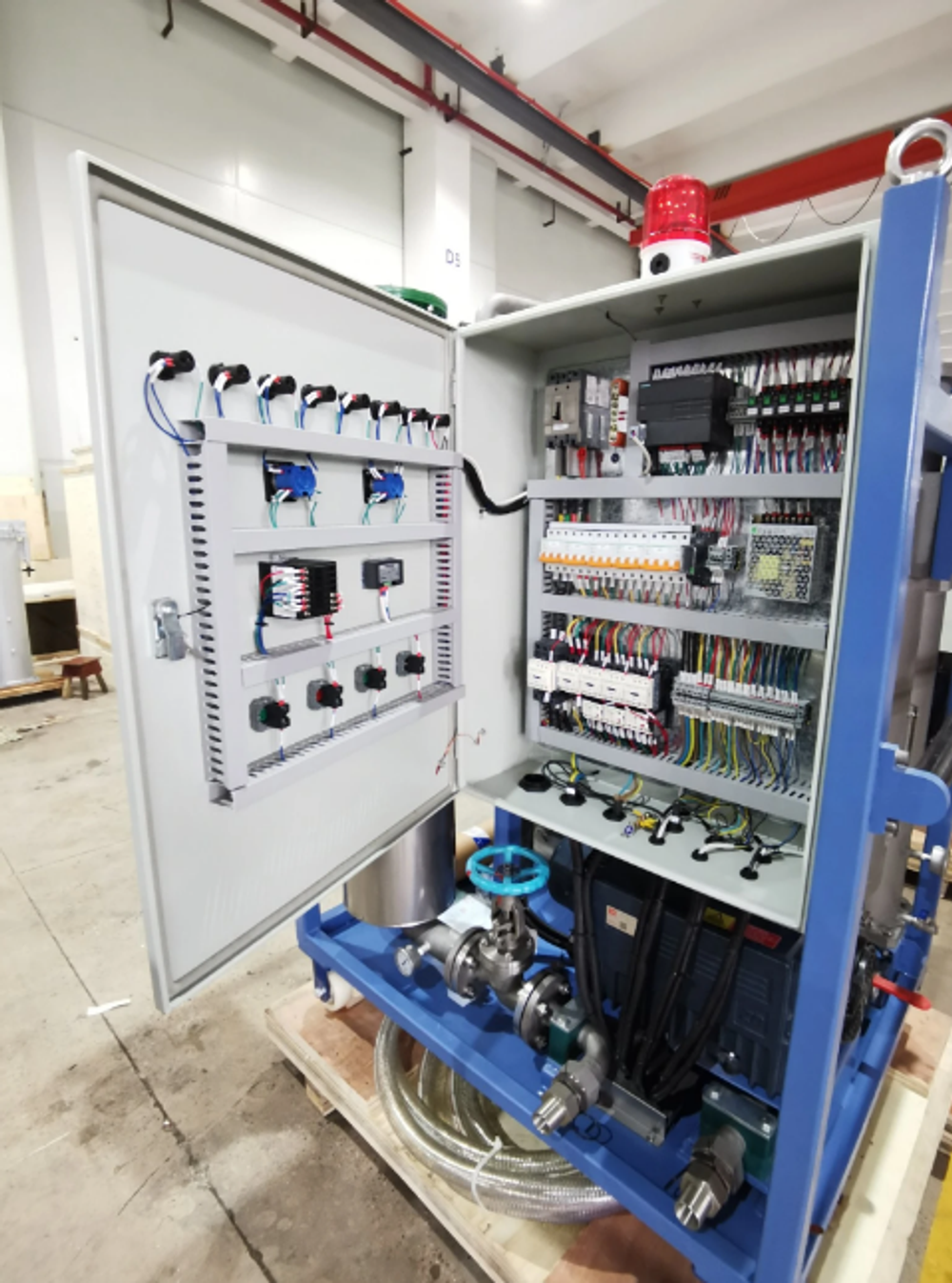

VKVP70A - Станция комплексной очистки масла

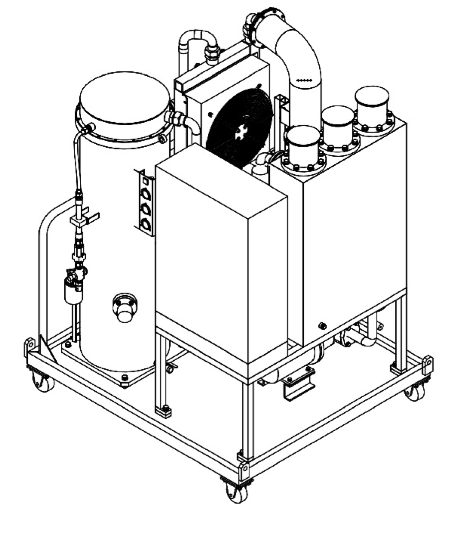

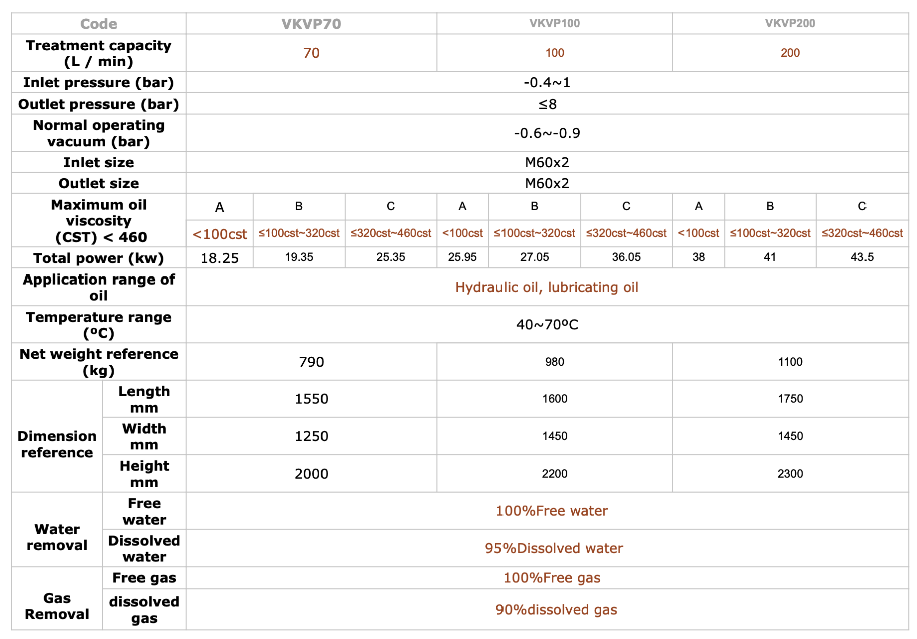

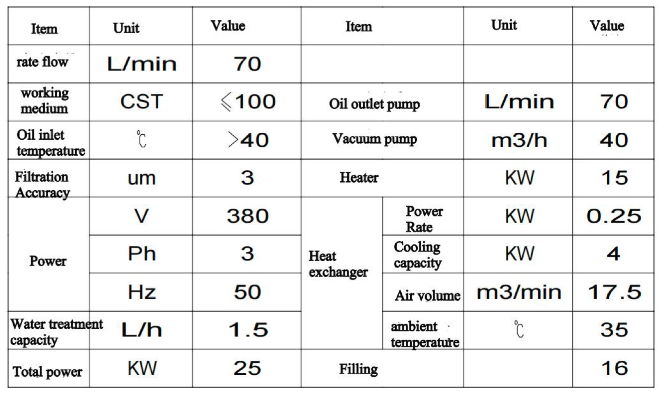

Вязкость масла: <100 сСт,  для минерального масла HLP46 - 46 сСт
Удаление воды: 100% свободной воды; 95% растворенного в воде газа
Удаление газа: 100% свободного газа; 90% растворенного газа

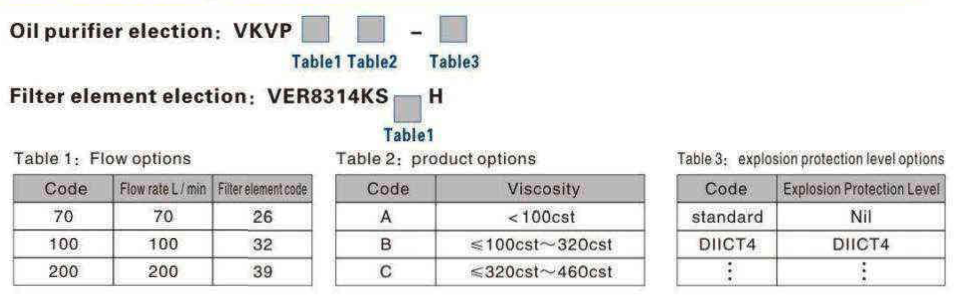

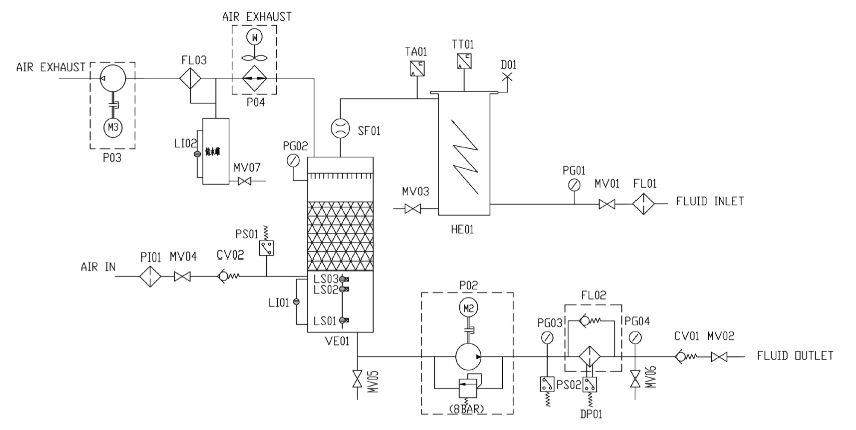

Загрязненное масло откачивается из системы при помощи впускного насоса P01. Данный насос функционирует через впускной запорный клапан MV01 и масляный всасывающий фильтр FL01. Если разрежение на входе в насос достигает значения -0,8 бар, это может свидетельствовать о том, что входной фильтр засорился или впускной клапан не открыт. В такой ситуации необходимо отключить насос и провести проверку, прежде чем разрежение нормализуется. Обычно масло поступает в верхнюю часть вакуумного контейнера через нагревательный бак HE01 и окно SF01. Масло распыляется через сопло, образуя стабильную масляную плёнку в вакуумном баке. Под воздействием силы тяжести масло опускается на дно контейнера, в то время как газ и влага удаляются из верхней части. Для поддержания стабильного вакуума в контейнере используется вакуумный насос P03. Наружный воздух, поступающий в контейнер, предварительно фильтруется боковым воздушным фильтром PI01. Воздух с низкой относительной влажностью и поток загрязнённого масла образуют большую площадь масляной плёнки, через которую необходимо пройти. Поскольку давление водяных паров в плёнке загрязнённого масла значительно выше, чем в воздухе, большое количество воды, содержащейся в масле, испаряется. Вакуумный насос P03 создаёт стабильный вакуум в контейнере, что позволяет получить воздух с низкой относительной влажностью. Когда наружный воздух втягивается в контейнер через ручной клапан MV04 уровня PI01 на боковой стороне воздушного фильтра, его объём может быть увеличен в 3–10 раз в зависимости от настроек вакуума в контейнере. Это, в свою очередь, снижает относительную влажность воздуха. Кроме того, в контейнере создаётся вакуум, который способствует выходу газов, растворённых в масле, и других газов в атмосферу. Если давление в контейнере снижается до -0,45 бар, система автоматически отключается. Это значение может быть изменено заказчиком в зависимости от требований для достижения максимальной эффективности. Масло, которое оседает на дне резервуара, откачивается выпускным насосом P02. Оно проходит через выпускной фильтр FL02, односторонний клапан CV01 и выпускной запорный клапан MV02 перед тем, как покинуть маслоочиститель.
