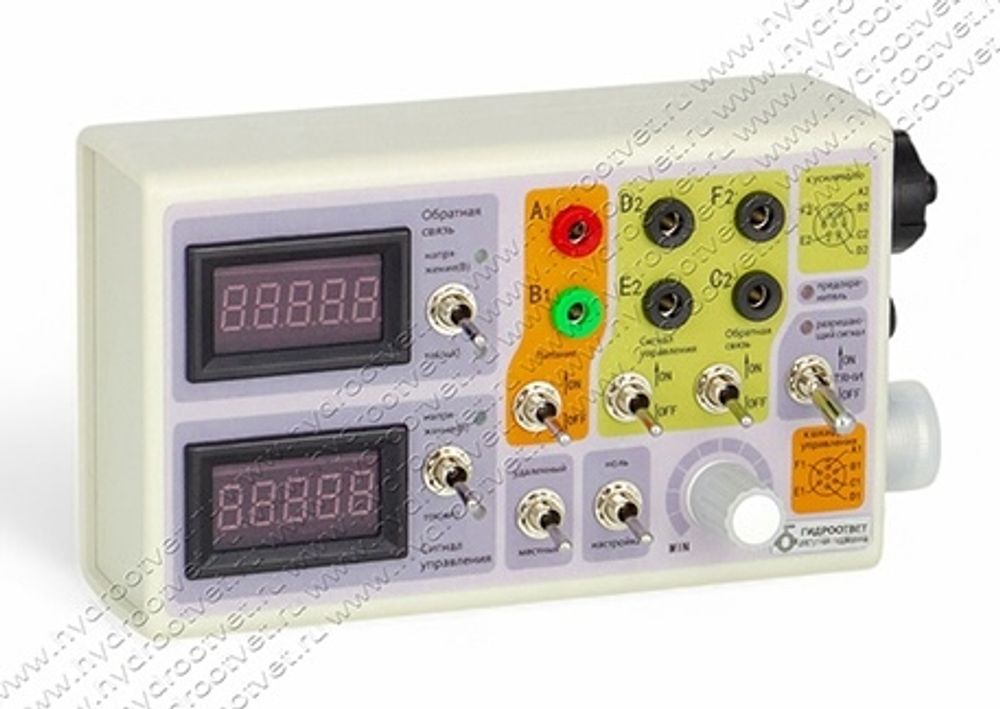

Тестер для проверки пропорциональных клапанов

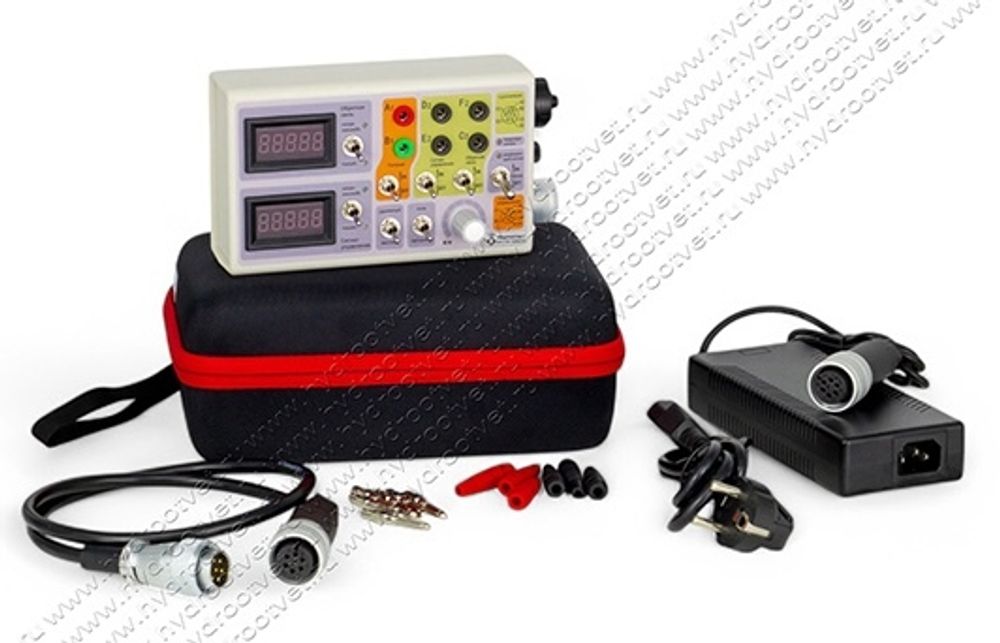

Сервисный чемодан с прибором для проверки клапанов пропорционального регулирования со встроенными электронными устройствами (OBE) «ГИДРООТВЕТ» HO101 поставляется с блоком питания от сети 220В (для русифицированной версии). Является альтернативой бошевскому прибору VT-VETSY.

Аппарат подходит для онлайн-тестирования пропорциональных клапанов как на отдельном стенде, так и на месте установки гидроклапана. Тестер «ГИДРООТВЕТ» HO101 необходим при вводе в эксплуатацию, поиске неисправностей в гидравлических установках с клапанами пропорционального регулирования

С помощью тестера «ГИДРООТВЕТ» HO101 можно контролировать или задавать сигнал управления, поступающий на клапан, и сигнал обратной связи от датчика на клапане.
Вид сигнала управления можно выбирать ±10 В и 4–20 мА.
Прибор оснащен функцией блокировки переключателя разрешающего сигнала.
Переключение между локальным и удаленным управлением по выбору.

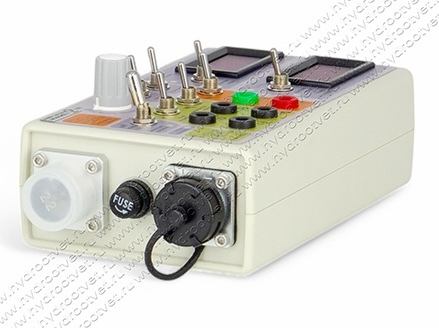

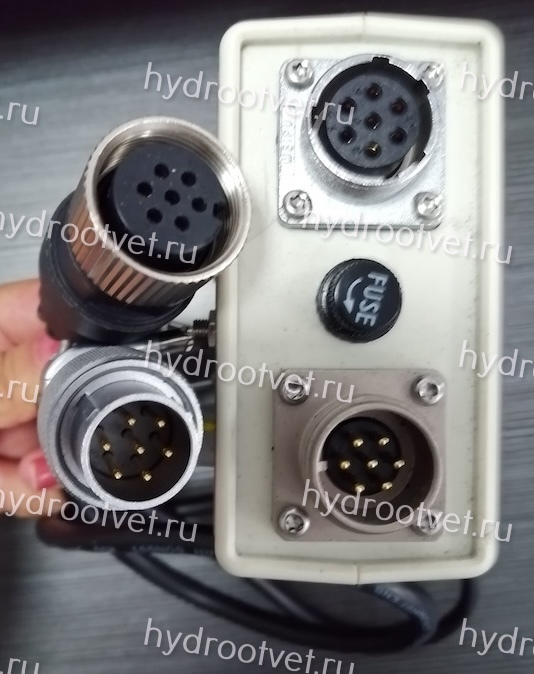

Семижильный разъем предотвращает неправильное подключение.
В набор входит предохранитель для защиты от короткого замыкания.

Контрольный прибор «ГИДРООТВЕТ» HO101 предназначен для управления и проверки работы гидравлических клапанов с пропорциональным электромагнитным управления со встроенными электронными усилителями и рабочим напряжением 24В производства Bosch Rexroth и их аналогов. Это распределители с пропорциональным управлением и клапаны давления с пропорциональным управлением со встроенными электронными устройствами (OBE) следующих моделей:

• 4WRAE (без электрической обратной связи по положению)
• 4WREE
• 4WRSE
• 4WRKE
• 4WRTE
• 4WRLE
• 4WRGE
• 4WRDE
• 2WRCE
• FESE
• 3FERE
• 4WRZE (без электрической обратной связи по положению)
• DBEE (без электрической обратной связи по положению)
• DBEME (без электрической обратной связи по положению)
• DBETE (без электрической обратной связи по положению)
• ZDBEE (без электрической обратной связи по положению)
• DREE (без электрической обратной связи по положению)
• И аналогичных клапанов других производителей (PARKER, MOOG, STAR, ATOS, DUPLOMATIC, EATON, VIKERS и прочее)

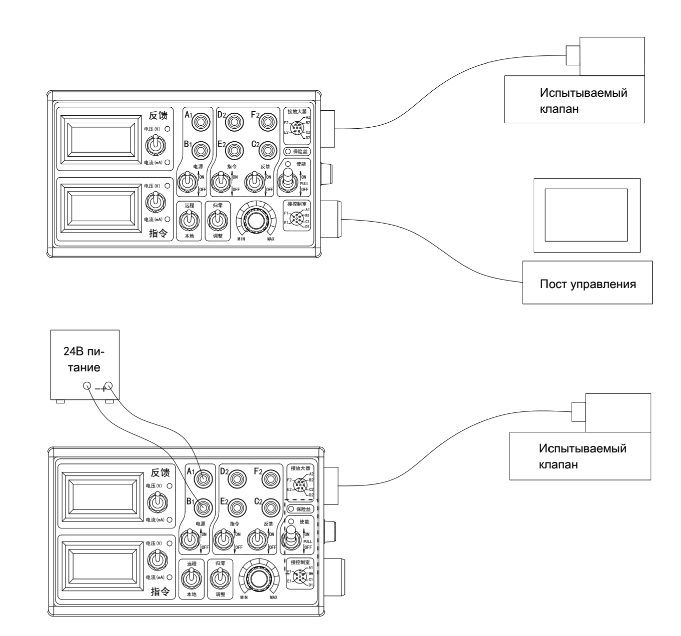

Существует две схемы подключения прибора «ГИДРООТВЕТ» HO101:

Внимание:
С контрольным прибором «ГИДРООТВЕТ» HO101 может работать лицо, обученное обращению с аппаратом, клапаном и гидроустановкой. При соответствующей настройке контрольный прибор игнорирует сигналы управления, идущие от системы управления. Если в структуре управления предусмотрены защитные меры, то прибор отключает их функции.
За повреждения, вызванные неправильным подключением и эксплуатацией, наша фирма ответственности не несет!
