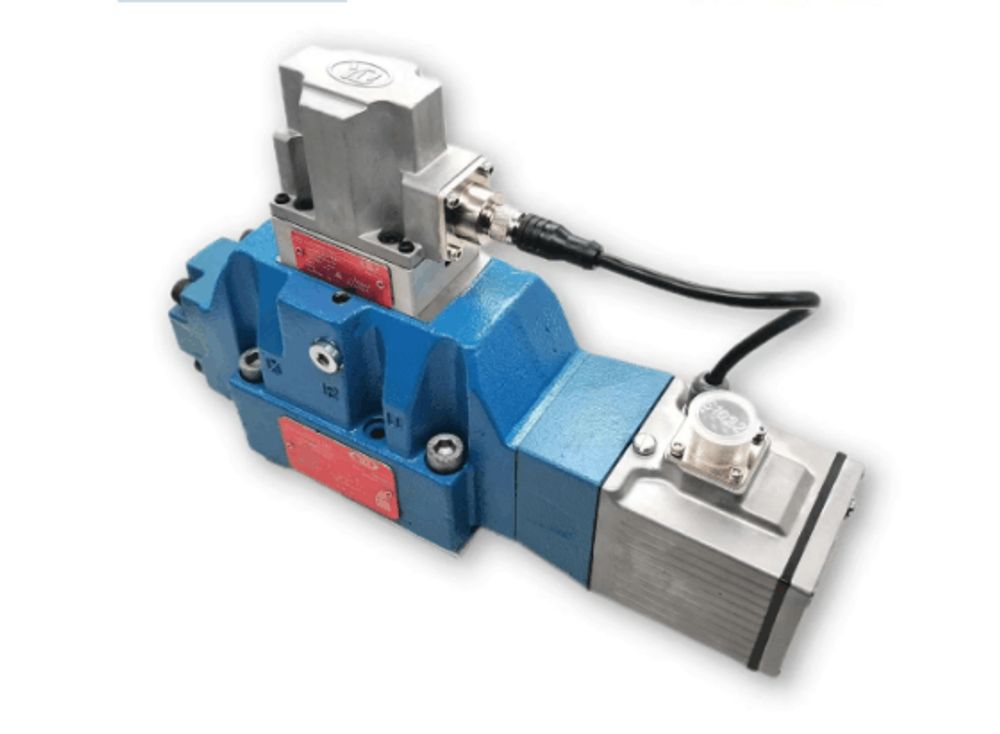

Фото MOOG D662 аналог - SVZ662 - Сервоклапан Ду16 двухкаскадный типа струйная трубка с D = электрическая обратная связь, притычная поверхность по ISO 4401-07. Со встроенной электроникой 1

арт. D662

MOOG D662 аналог - SVZ662 - Сервоклапан Ду16 двухкаскадный типа струйная трубка с D = электрическая обратная связь, притычная поверхность по ISO 4401-07. Со встроенной электроникой

Name: MOOG D662 аналог - SVZ662 - Сервоклапан Ду16 двухкаскадный типа струйная трубка с D = электрическая обратная связь, притычная поверхность по ISO 4401-07. Со встроенной электроникой
SKU: D662

Открыть PDF Подробнее о товаре

688 800 ₽

Цена с НДС

Под заказ - 29.12.2026

шт

В корзине

каталог - по запросу

Макс. рабочее давление: 350 бар
Номинальный расход: 150 и 250 л/мин
Частота > 80 Гц

Выбрать

Подробнее о товаре

Технические характеристики

Типоразмер

Ду16

Макс. давление, бар

350

Управляющий сигнал

токовый в мА / по напряжению в В

Материал уплотнений

NBR/FKM

Тип сервоклапана

D = электрическая обратная связь

Вид сервомеханизма

струйная трубка

Число каскадов

двухкаскадный

Условия поставки и гарантия

Срок поставки, если нет на складе

61 дней

Страна производства

Китай

Гарантия

12 месяцев при соблюдении инструкции по эксплуатации

Доставка

По России и Беларуси. Деловые линии, СДЭК, Major

Сдача на терминал ТК

Отвозим до терминала Деловых линии, ПВЗ СДЭК, Major БЕСПЛАТНО

Способ оплаты

По счету для юр.лиц или банковской картой для физ.лиц

Цены и сроки

Информация на сайте о наличии, дате поступления актуальна, цены с НДС

Конструкция и эксплуатация

Тип монтажа

на плиту

Макс. класс чистоты масла по ГОСТ 17216

10

Стандарт монтажа

ISO 4401-07

Вес в кг

24

Габариты в см

32x10x20

Бренды и совместимость

Взаимозаменяем с:

MOOG D662-...D...B

Взаимозаменяем с: Код MOOG

MOOG D662-...D...B

Альтернатива Бренду

Bosch Rexroth, MOOG

Торговая марка

ГИДРООТВЕТ

Подробнее

Свернуть

Описание

Аналог MOOG от ведущего завода Китая. Доставка от 3-х недель. Гарантия 1 год.

Пропорциональные сервоклапаны серий SVZ662 являются дросселирующими распределителями. Клапаны SVZ662 могут быть с успехом применены в системах, управляющих положением или скоростью, усилием или давлением, имеющих высокие динамические свойства и высокое быстродействие. Клапаны SVZ662 производятся в Китае на ведущем заводе-изготовителе севрогидроаппаратуры и являются качественными аналогами клапана MOOG D662-...D...B известного немецкого бренда. Клапан SVZ662 двухкаскадный и имеет в основе конструкции сервомеханизм типа струйная трубка с D = электрическая обратная связь. Расход сервораспределителя соответствует типоразмеру Ду16, максимальное рабочее давление может достигать 280 бар. Сигнал управления, подаваемый на клапан, может быть токовый в мА / по напряжению в В, а величины управляющего сигнала, помимо стандартных ±10В и 4...20 мА, могут иметь значения аналогичные сигналам управления для клапанов MOOG D662-...D...B. Уплотнения выбираются из двух вариантов: NBR (каучук) для температуры рабочей жидкости -40～+135℃ и FKM (фторкаучук) - для -20～+180℃. Клапан D662 устанавливается на монтажную поверхность по стандарту ISO 4401-07.

Сервоклапан серии D662 является дроссельным распределителем и устанавливаются в электрогидравлических системах управления положением, скоростью, давлением или усилием, включая те из них, где требуется высокое быстродействие.

Подробнее

Свернуть

Код заказа

Пример кода для заказа SVZ662-02HXF6VSX2-A

Коды заменяемых клапанов MOOG:

D662-2714E D01HABM6NSF2
D662-4724 D01HDBM6NSF2-O
D662-2718E D02HABM6NSF2
D662-2722E D02HDBM6NSF2
D662-4038 D01HABF6NSF2-A
D662-4723 D01HDBM6NSF2-A
D662-4014 D01JABF6VSX2-A
D662-4010 D02HABF6VSX2-A
D662-4888 D02HABM6VSX2-A
D662-4889 D01HDAM4NSM2-O

Пример кода для заказа SVZ662-02HXF6VSX2-A

Коды заменяемых клапанов MOOG:

D662-2714E D01HABM6NSF2
D662-4724 D01HDBM6NSF2-O
D662-2718E D02HABM6NSF2
D662-2722E D02HDBM6NSF2
D662-4038 D01HABF6NSF2-A
D662-4723 D01HDBM6NSF2-A
D662-4014 D01JABF6VSX2-A
D662-4010 D02HABF6VSX2-A
D662-4888 D02HABM6VSX2-A
D662-4889 D01HDAM4NSM2-O

Подробнее

Свернуть

Технические характеристики

Основные характеристики

work pressure		Mineral oil or other fluids according to DIN 51524
Oil ports P, A, B (X port internal discharge) MPa	MPa	≤31.5
Oil ports P, A, B (outside of X port) MPa	MPa	≤35
Oil port T (Y port internal discharge) MPa	MPa	≤21
Oil port T (outside Y port)		≤35
Rated flow (when the valve pressure difference is ΔP=1MPa) L/min	L/min	150	250
Hysteresis	%	≤0.5
Resolution	%	≤0.2
Zero drift(ΔT=55℃)	%	≤1.5
Nonlinearity	%	≤10
Asymmetry	%	≤10
Internal leakage	L/min	≤4.2	≤5.1
Amplitude bandwidth（-3dB）	Hz	≥80
Phase bandwidth（-90°)	Hz	≥80
Valve body structure		Three-stage servo valve with spool sleeve
pilot stage		Secondary nozzle flapper servo valve
Pilot stage oil supply method		Optional internal control or external control
Pilot oil filtration		With internal oil filter, replaceable

Электрические характеристики

Класс защиты клапана = Соответствует стандартам EN60529, IP65
Управляющий сигнал 0~±10 мА; или 0~±10 В; или 4~20 мА
Питается от 24 В постоянного тока (22~28 В постоянного тока) Imax=300 мА, или ±15 В постоянного тока, Imax=250 мА

Основные характеристики

work pressure		Mineral oil or other fluids according to DIN 51524
Oil ports P, A, B (X port internal discharge) MPa	MPa	≤31.5
Oil ports P, A, B (outside of X port) MPa	MPa	≤35
Oil port T (Y port internal discharge) MPa	MPa	≤21
Oil port T (outside Y port)		≤35
Rated flow (when the valve pressure difference is ΔP=1MPa) L/min	L/min	150	250
Hysteresis	%	≤0.5
Resolution	%	≤0.2
Zero drift(ΔT=55℃)	%	≤1.5
Nonlinearity	%	≤10
Asymmetry	%	≤10
Internal leakage	L/min	≤4.2	≤5.1
Amplitude bandwidth（-3dB）	Hz	≥80
Phase bandwidth（-90°)	Hz	≥80
Valve body structure		Three-stage servo valve with spool sleeve
pilot stage		Secondary nozzle flapper servo valve
Pilot stage oil supply method		Optional internal control or external control
Pilot oil filtration		With internal oil filter, replaceable

Электрические характеристики

Класс защиты клапана = Соответствует стандартам EN60529, IP65
Управляющий сигнал 0~±10 мА; или 0~±10 В; или 4~20 мА
Питается от 24 В постоянного тока (22~28 В постоянного тока) Imax=300 мА, или ±15 В постоянного тока, Imax=250 мА

Подробнее

Свернуть
