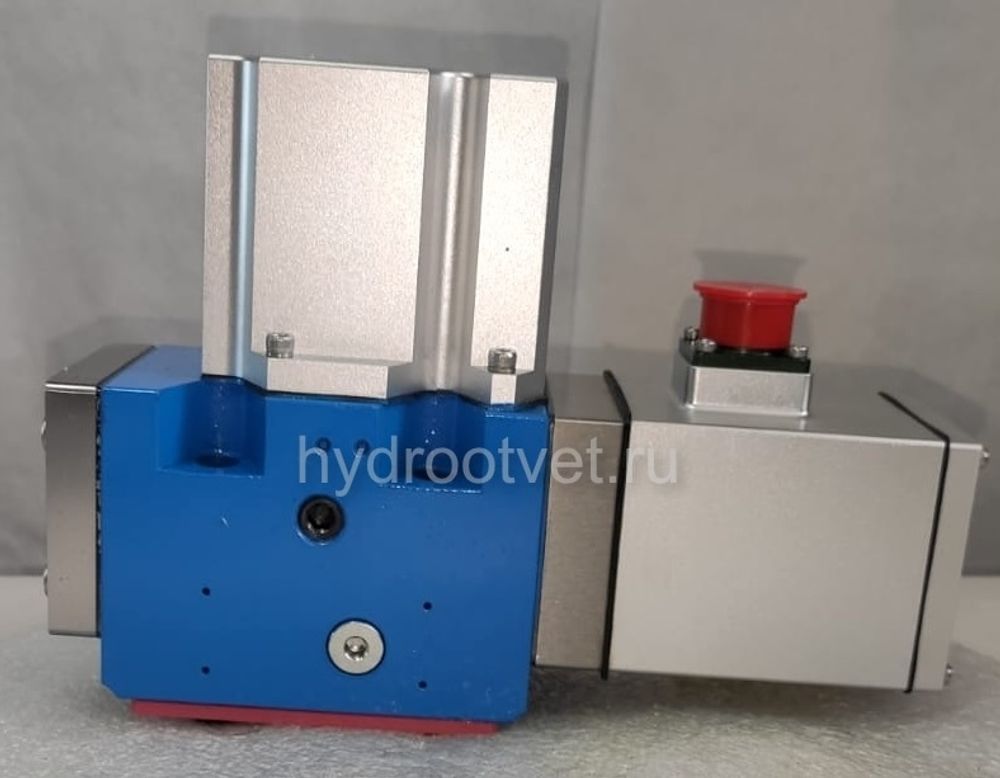

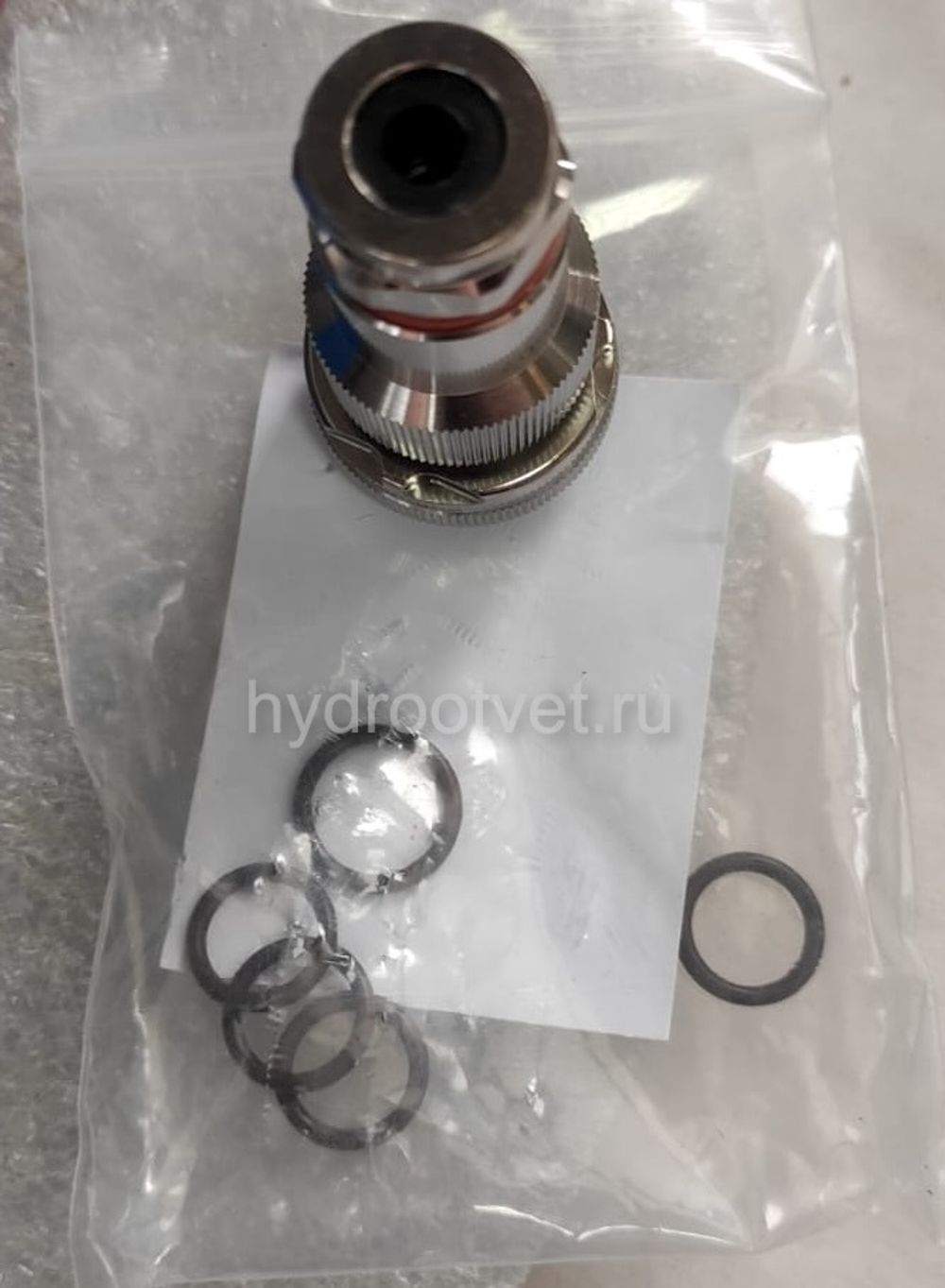

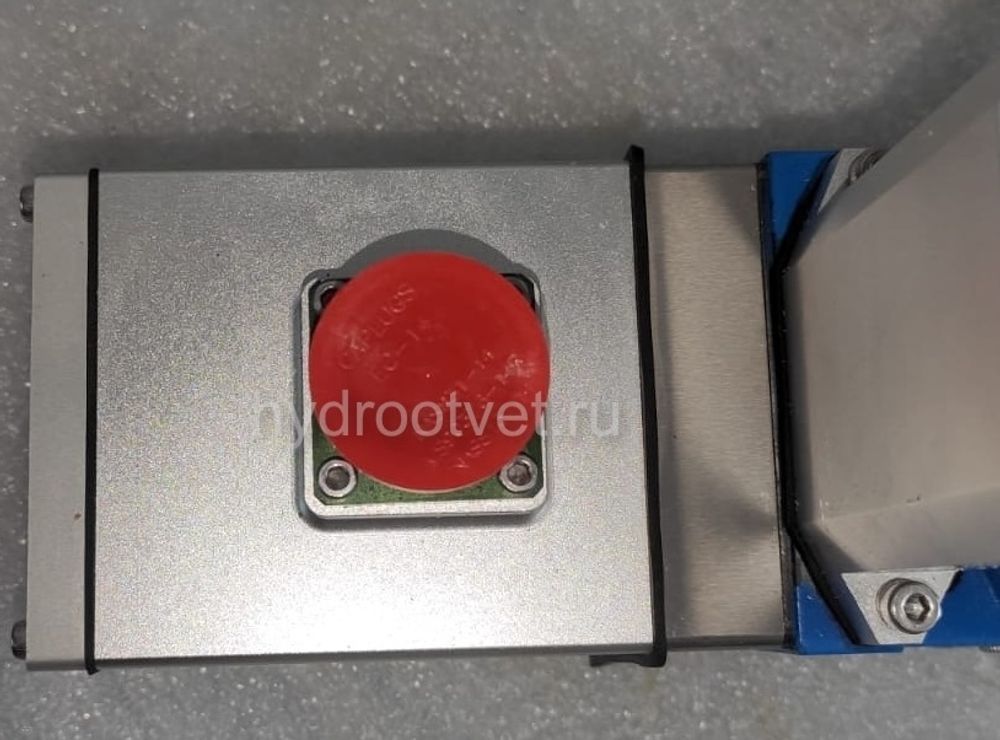

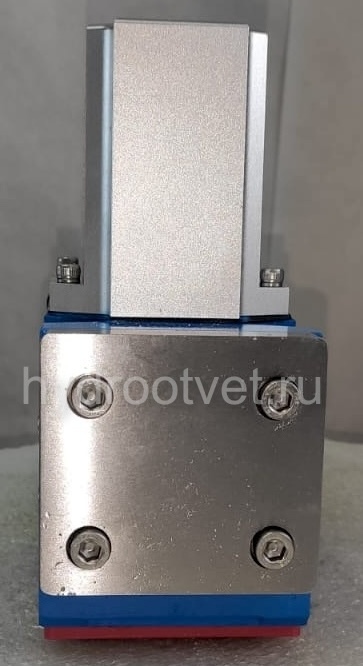

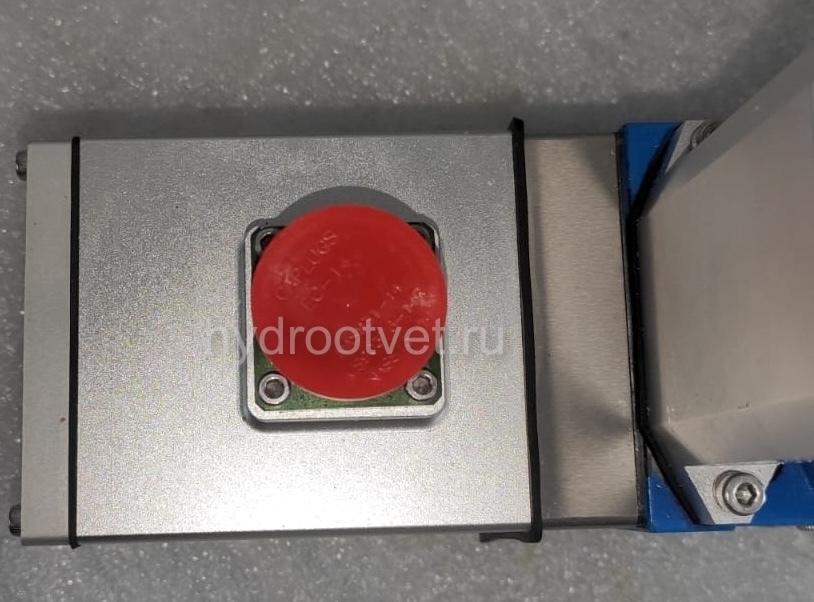

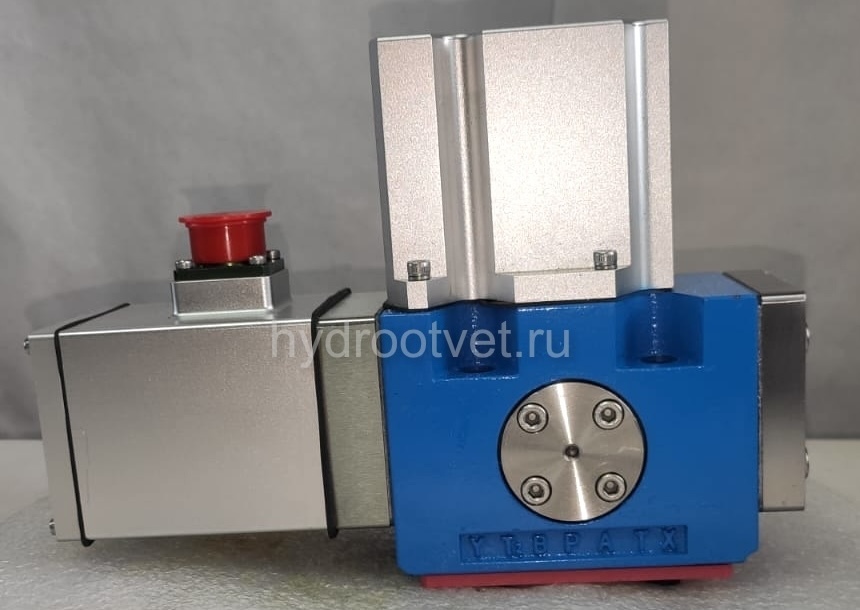

Фото MOOG D661 аналог - SFD234 - Сервоклапан Ду10 двухкаскадный типа струйная трубка с D = электрическая обратная связь, притычная поверхность по ISO 4401-05. Со встроенной электроникой 1

арт. SFD234

MOOG D661 аналог - SFD234 - Сервоклапан Ду10 двухкаскадный типа струйная трубка с D = электрическая обратная связь, притычная поверхность по ISO 4401-05. Со встроенной электроникой

Name: MOOG D661 аналог - SFD234 - Сервоклапан Ду10 двухкаскадный типа струйная трубка с D = электрическая обратная связь, притычная поверхность по ISO 4401-05. Со встроенной электроникой
SKU: SFD234

Открыть PDF Подробнее о товаре

608 121 ₽

Цена с НДС

Под заказ - 27.12.2026

шт

В корзине

Макс. рабочее давление: 350 бар
Максимальный расход: 200 л/мин
Частота > 75 Гц

Выбрать

Подробнее о товаре

Технические характеристики

Типоразмер

Ду10

Макс. давление, бар

350

Управляющий сигнал

токовый в мА / по напряжению в В

Материал уплотнений

NBR/FKM

Тип сервоклапана

D = электрическая обратная связь

Вид сервомеханизма

струйная трубка

Число каскадов

двухкаскадный

Номинальный расход при ΔP=70 бар, л/мин

40; 120; 160

Модель клапана

MOOG D661

Условия поставки и гарантия

Срок поставки, если нет на складе

61 дней

Страна производства

Китай

Гарантия

12 месяцев при соблюдении инструкции по эксплуатации

Доставка

По России и Беларуси. Деловые линии, СДЭК, Major

Сдача на терминал ТК

Отвозим до терминала Деловых линии, ПВЗ СДЭК, Major БЕСПЛАТНО

Способ оплаты

По счету для юр.лиц или банковской картой для физ.лиц

Цены и сроки

Информация на сайте о наличии, дате поступления актуальна, цены с НДС

Конструкция и эксплуатация

Тип монтажа

на плиту

Макс. класс чистоты масла по ГОСТ 17216

10

Стандарт монтажа

ISO 4401-05

Вес в кг

4

Габариты в см

23x8x16

Бренды и совместимость

Взаимозаменяем с:

MOOG D661

Взаимозаменяем с: Код MOOG

MOOG D661

Альтернатива Бренду

Bosch Rexroth, MOOG

Торговая марка

ГИДРООТВЕТ

Подробнее

Свернуть

Описание

Аналог MOOG от ведущего завода Китая. Доставка от 3-х недель. Гарантия 1 год.

Пропорциональные сервоклапаны серий SFD234 являются дросселирующими распределителями. Клапаны SFD234 могут быть с успехом применены в системах, управляющих положением или скоростью, усилием или давлением, имеющих высокие динамические свойства и высокое быстродействие. Клапаны SFD234 производятся в Китае на ведущем заводе-изготовителе севрогидроаппаратуры и являются качественными аналогами клапана MOOG D661 известного немецкого бренда. Клапан SFD234 двухкаскадный и имеет в основе конструкции сервомеханизм типа струйная трубка с D = электрическая обратная связь. Расход сервораспределителя соответствует типоразмеру Ду10, максимальное рабочее давление может достигать 350 бар. Сигнал управления, подаваемый на клапан, может быть токовый в мА / по напряжению в В, а величины управляющего сигнала, помимо стандартных ±10В и 4...20 мА, могут иметь значения аналогичные сигналам управления для клапанов MOOG D661 . Уплотнения выбираются из двух вариантов: NBR (каучук) для температуры рабочей жидкости -40～+135℃ и FKM (фторкаучук) - для -20～+180℃. Клапан SFD234 устанавливается на монтажную поверхность по стандарту ISO 4401-05.

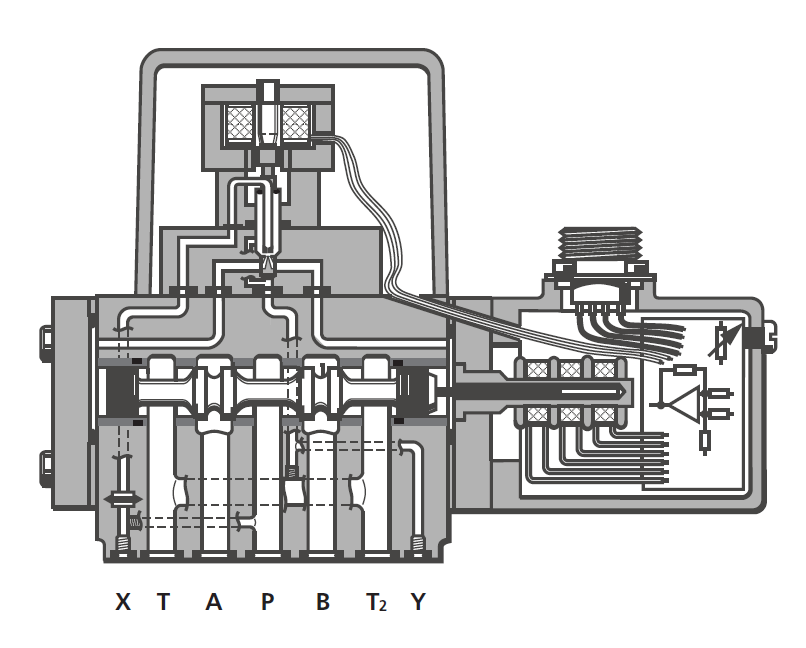

Конструкция

Сервоклапан серии SFD234 является дроссельным распределителем и устанавливаются в электрогидравлических системах управления положением, скоростью, давлением или усилием, включая те из них, где требуется высокое быстродействие. Сервоклапан серии SFD234 оснащены пилотным каскадом типа «струйная трубка» (Servojet pilot stage).

Особенности работы пилотного каскада сервоклапана со струйной трубкой. Основными элементами пилотного каскада со струйной трубкой (КСТ) являются: моментный мотор, струйная трубка и ресивер. Протекание тока в обмотке управления вызывает струйную трубку из нейтрального положения. Это перемещение в сочетании со специальной формой сопла направляет сконцентрированную струю жидкости больше в одно отверстие ресивера, чем в другое. В результате этого в портах управления возникает перепад давления, что вызывает перемещение золотника под действием управляющего потока. Слив с пилотного каскада в резервуар осуществляется через кольцеобразную площадку вокруг сопла. Действительное значение расхода зависит от величины электрического сигнала управления и перепада давлений на клапане.

Принцип работы

Сигнал управления, соответствующий требуемой величине расхода, подаётся на встроенный электронный усилитель, который управляет пилотным каскадом. Вращения якоря моментального мотора в электромагнитном поле приводит к отклонению струйной трубки в сторону одного из приёмных окон ресивера, вследствие чего возникает перепад давлений в подторцовых полостях золотника, от чего золотник начинает перемещаться, открывая один и закрывая другие прецизионные отверстия в гильзе, тем самым, организуя расход рабочей жидкости на исполнительный механизм. Величина перемещения золотника измеряется датчиком положения, питающимся от генератора переменного тока. Снимаемый с обмоток датчика положения сигнал через фазочувствительный усилитель поступает в электронный блок, где он сопоставляется с сигналом управления. Электронный усилитель подаёт ток управления, пропорциональный разности этих двух сигналов, на катушку электромеханического преобразователя, который измеряется до тех пор, пока величина сигнала обратной связи с фазочувствительного усилителя не станет равной величине сигнала управления. Таким образом, золотник перемещается пропорционально сигналу управления.

Технические характеристики встроенной электроники

Диапазон сигнала управления 0... ± 10 В. Клапаны с сигналом управления в виде напряжения. Входным каскадом встроенной электроники является дифференциальный усилитель, и ход золотника клапана пропорционален разности напряжений (UD-UE), где D и E обозначение контактов электрического разъёма. 100%-е открытие клапана PÞA и BÞТ обеспечивается при номинальном значении (UD-UE) = +10В. При входном сигнале 0 В распределительный золотник находится в среднем положении. В том случае, если сигнал управления подается только на один из контактов (D или Е в соответствии с требуемым направлением расхода), то неиспользуемый контакт следует заземлить.

Диапазон сигнала управления 0... ± 10 мА. Клапаны с сигналом управления в виде тока. Ход золотника клапана пропорционален току ID или -IE. 100% открытие клапана PÞA и BÞТ обеспечивается при номинальном значении ID = ±10 мA. При входном сигнале 0 мА распределительный золотник находится в среднем положении. Контакты D и Е – прямой и инверсный входы электронного усилителя; в соответствии с требуемым направлением потока рабочей жидкости используется либо контакт D, либо Е. Неиспользуемый контакт заземляется (0В).

Фактический выходной сигнал от 4 до 20 мА. Сигнал IF, снимаемый с контакта F (смотрите диаграмму ниже), соответствует фактическому положению золотника. Этот сигнал может быть использован для контроля положения золотника и определения неисправностей в работе клапана. Полный ход золотника соответствует сигналу от 4 до 20 мА. Среднее положение 12 мА. 20 мА соответствует 100%-му открытию клапана PÞA и BÞТ.

Общие требования:

Питание - 24 В постоянного тока, (мин. 18 В, макс. 32 В постоянного тока)
Максимальное потребление тока 300 мА ·
Все линии подачи сигналов, а также датчики должны быть экранированы. ·
Экранирование должно быть соединено с ( 0В ) источника питания и корпусом ответной части разъёма (ЕМС). ·
Ответная часть разъёма должна удовлетворять требованиям стандарта EN 55011:1998, класс В, EN 50082-2:1995, показатель эффективности по классу А. ·
Минимальное поперечное сечение всех проводников 0,75 мм2.
Примечание: При подключении клапана убедитесь, что возможная разница в величине локальных потенциалов (0В) не приведёт к возникновению токов короткого замыкания.

Подробнее

Свернуть

Код заказа

Пример кода для заказа SFD234-80KXA4NSX2A

Коды заменяемых клапанов MOOG:

D661-2745 P60HAAM4NSF2
D661-4737 P60HDAM4NSF2-O
D661-2722E P80HAAM4NSF2
D661-4732 P80HDAM4NSF2-O
D661-4909 P80HXAM4NSX2-0
D661-4642 G45 HOA06 VSP2HA
D661-4892 P80HDAM4NSM2-O
D661-4891 P30HDAM4NSM2-O
D661-4890 P60HDAM4NSM2-O

D661-4070 P80HXA06NSF2-A
D661-4790 P80HDAM6NSF2-A
D661-4716A P80HPAR6NSF2-A
D661-5707 P60HXAW6NVT0-Q
D661-4339C G30HOAA4NSX2HO
D661-164D P60FDGMANSA0
D661-4624 G30HXAO6NSF2HA
D661-4695 CG75BXAA5NSM2HO
D661-4352C G75HOAA4NSM2-O

D661-4484C G75HOAA6VSS2HO
D661-4890C P60HDAM4NSM2-O
D661-5727 P60HDAM4V6A0-P
D661-4651 G35JOAA6VSX2HA
D661-4110 P60HAAF6VSM2-O
D661-4455E G35HOCO6VSX2HA
D661-4387C G45HOAO7VSS2HA
D661-4910 P80HAA 4 VSM2-0

Пример кода для заказа SFD234-80KXA4NSX2A

Коды заменяемых клапанов MOOG:

D661-2745 P60HAAM4NSF2
D661-4737 P60HDAM4NSF2-O
D661-2722E P80HAAM4NSF2
D661-4732 P80HDAM4NSF2-O
D661-4909 P80HXAM4NSX2-0
D661-4642 G45 HOA06 VSP2HA
D661-4892 P80HDAM4NSM2-O
D661-4891 P30HDAM4NSM2-O
D661-4890 P60HDAM4NSM2-O

D661-4070 P80HXA06NSF2-A
D661-4790 P80HDAM6NSF2-A
D661-4716A P80HPAR6NSF2-A
D661-5707 P60HXAW6NVT0-Q
D661-4339C G30HOAA4NSX2HO
D661-164D P60FDGMANSA0
D661-4624 G30HXAO6NSF2HA
D661-4695 CG75BXAA5NSM2HO
D661-4352C G75HOAA4NSM2-O

D661-4484C G75HOAA6VSS2HO
D661-4890C P60HDAM4NSM2-O
D661-5727 P60HDAM4V6A0-P
D661-4651 G35JOAA6VSX2HA
D661-4110 P60HAAF6VSM2-O
D661-4455E G35HOCO6VSX2HA
D661-4387C G45HOAO7VSS2HA
D661-4910 P80HAA 4 VSM2-0

Подробнее

Свернуть

Технические характеристики

Основные характеристики

Параметр	Размерность	Значение
Давление питания Ps	МПа	2〜35
Номинальное давление питания Pn	МПа	21
Номинальный расход Qn (dP = 7 МПа)	л/мин	40; 120; 160
Номинальный ток In	мА	10
Гистерезис	%	<0.4
Чувствительность	%	<0.1
Внутренние утечки	л/мин	<4,7; 5,4; 5,4
Утечки в пилотном клапане	л/мин	<2,6
Расход пилотного каскада для 100% ступенчатого входного сигнала	л/мин	<2,6
Уход нуля при изменении температуры рабочей жидкости на 55°С	%	<±2
Дрейф нуля при изменении давления подачи в диапазоне (80-110%) Pn	%	<±2
Частотная характеристика (АФЧХ): - Соотношение амплитуд при -3дБ - Сдвиг по фазе при -90°	Гц Гц	>95; 75; 75 >95; 75; 75
Температура окружающей среды	℃	-15〜100
Масса	кг	=6.1

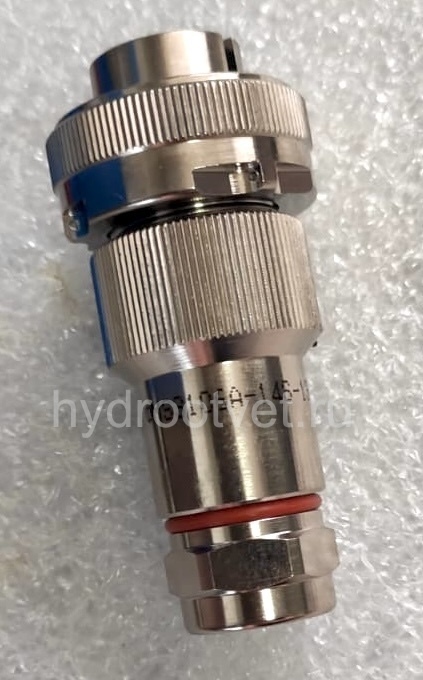

Электрические характеристики

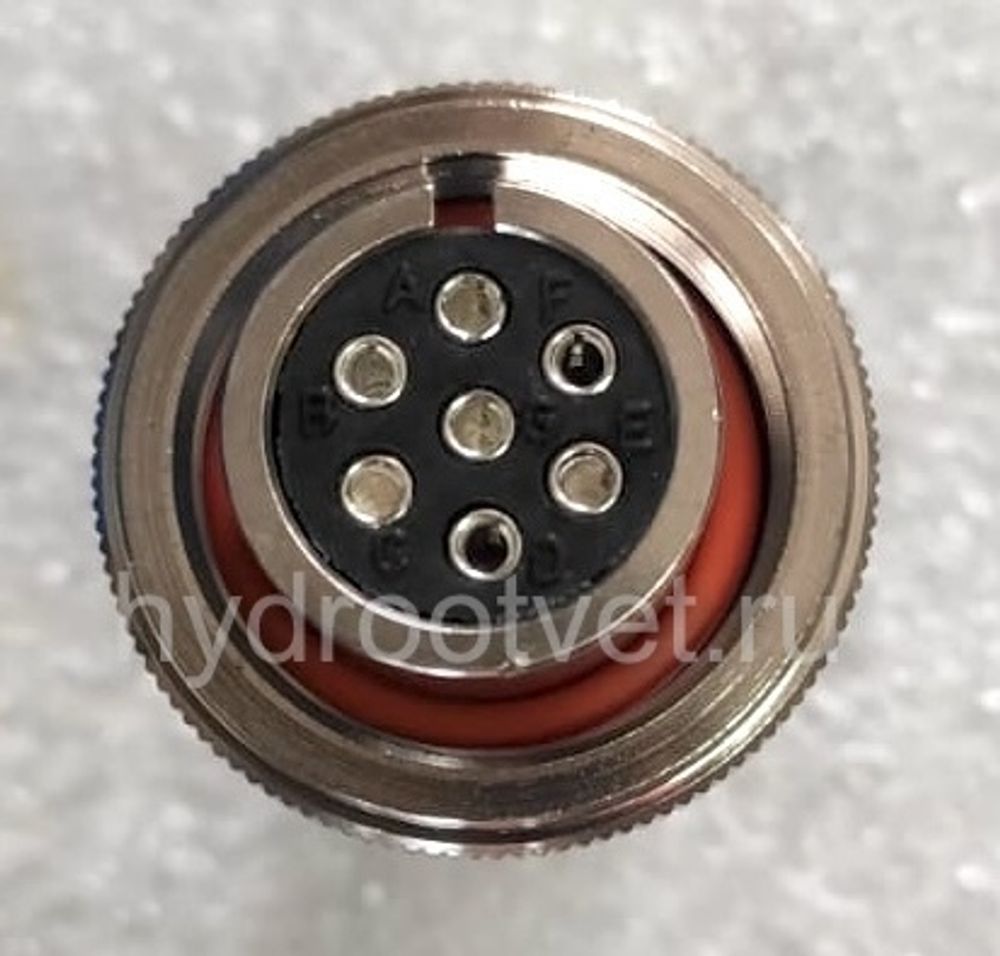

Контакт	Описание
A	Питание - 24В постоянного тока (Iмакс. = 300мА)
В	Питание - 0В
C	Разрешающий сигнал, U(c-b) >+8,5 В пост. тока Ie= 2,0мА при 24В пост. тока
D-E	Входной сигнал U(в-e): 0... ±10В Вх. сигн. Id=- Ie: от 0 до ±10мА, Re= 10 кОм Вх. сигн.(инверт.) Ie=-Id: от до 0±10мА, Re= 200кОм
F-B	Выходной сигнал, соответствующий фактическому положению золотника 4〜20мА I(f-b): от 4 до 20 мА. 12 мА = золотник в центральном положении, RL=100...500 Ом
PE	Контакт земля

Основные характеристики

Параметр	Размерность	Значение
Давление питания Ps	МПа	2〜35
Номинальное давление питания Pn	МПа	21
Номинальный расход Qn (dP = 7 МПа)	л/мин	40; 120; 160
Номинальный ток In	мА	10
Гистерезис	%	<0.4
Чувствительность	%	<0.1
Внутренние утечки	л/мин	<4,7; 5,4; 5,4
Утечки в пилотном клапане	л/мин	<2,6
Расход пилотного каскада для 100% ступенчатого входного сигнала	л/мин	<2,6
Уход нуля при изменении температуры рабочей жидкости на 55°С	%	<±2
Дрейф нуля при изменении давления подачи в диапазоне (80-110%) Pn	%	<±2
Частотная характеристика (АФЧХ): - Соотношение амплитуд при -3дБ - Сдвиг по фазе при -90°	Гц Гц	>95; 75; 75 >95; 75; 75
Температура окружающей среды	℃	-15〜100
Масса	кг	=6.1

Электрические характеристики

Контакт	Описание
A	Питание - 24В постоянного тока (Iмакс. = 300мА)
В	Питание - 0В
C	Разрешающий сигнал, U(c-b) >+8,5 В пост. тока Ie= 2,0мА при 24В пост. тока
D-E	Входной сигнал U(в-e): 0... ±10В Вх. сигн. Id=- Ie: от 0 до ±10мА, Re= 10 кОм Вх. сигн.(инверт.) Ie=-Id: от до 0±10мА, Re= 200кОм
F-B	Выходной сигнал, соответствующий фактическому положению золотника 4〜20мА I(f-b): от 4 до 20 мА. 12 мА = золотник в центральном положении, RL=100...500 Ом
PE	Контакт земля
