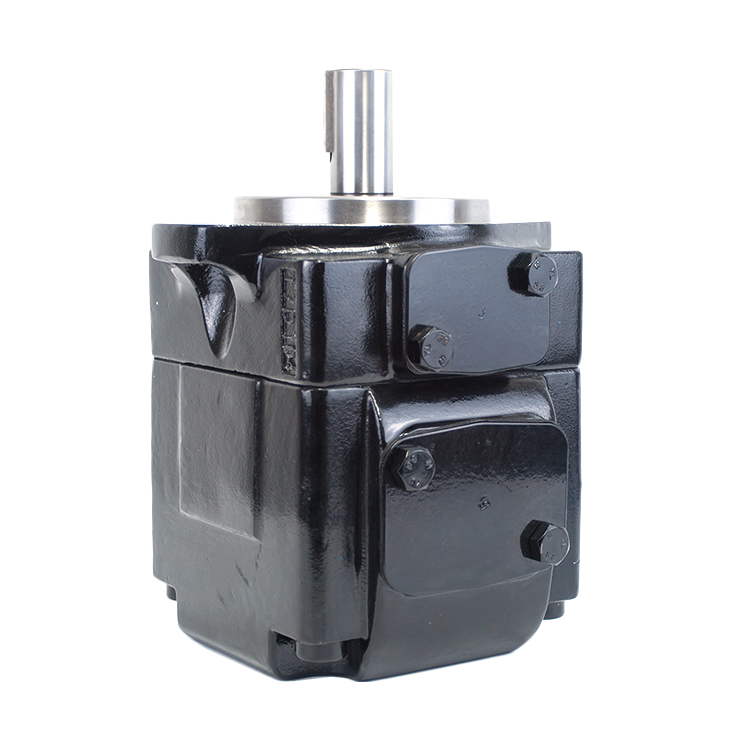

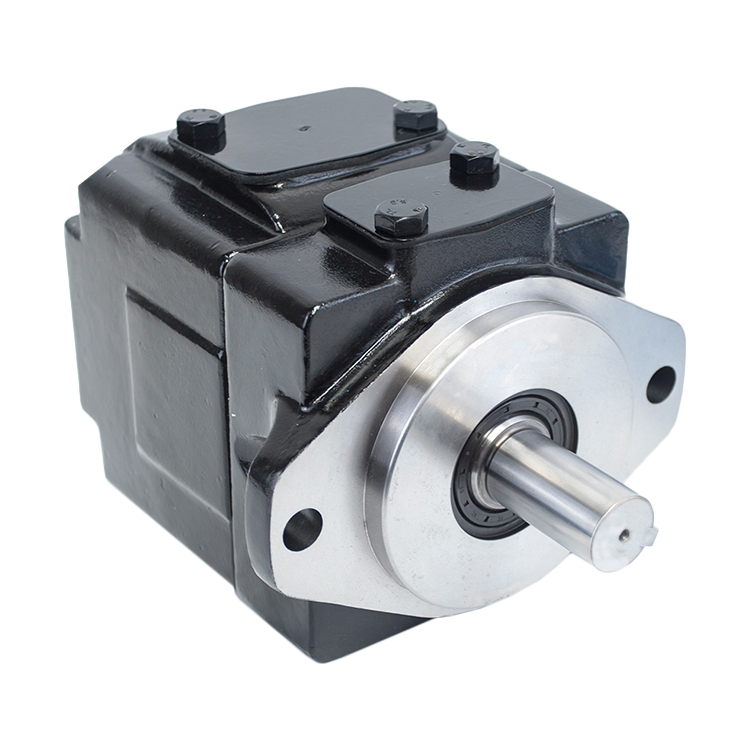

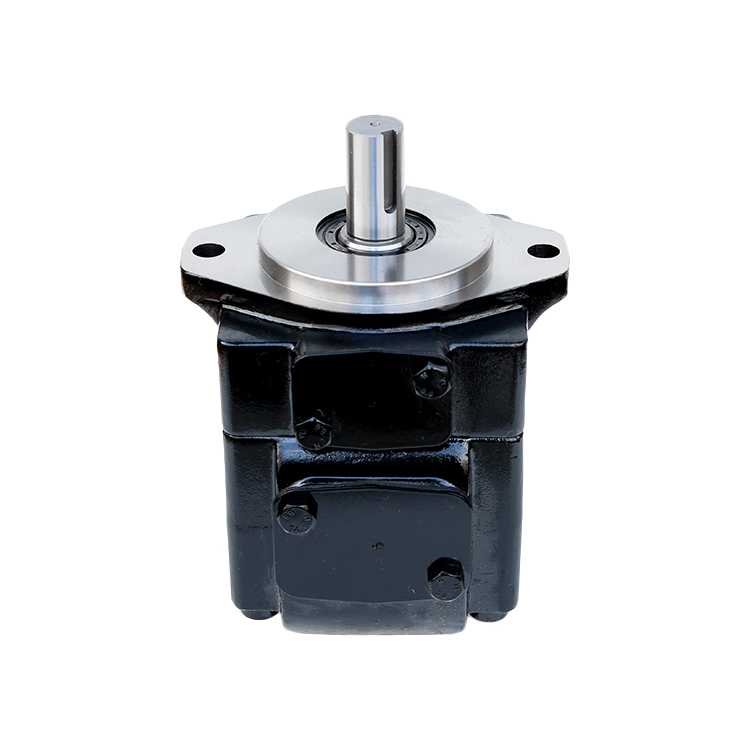

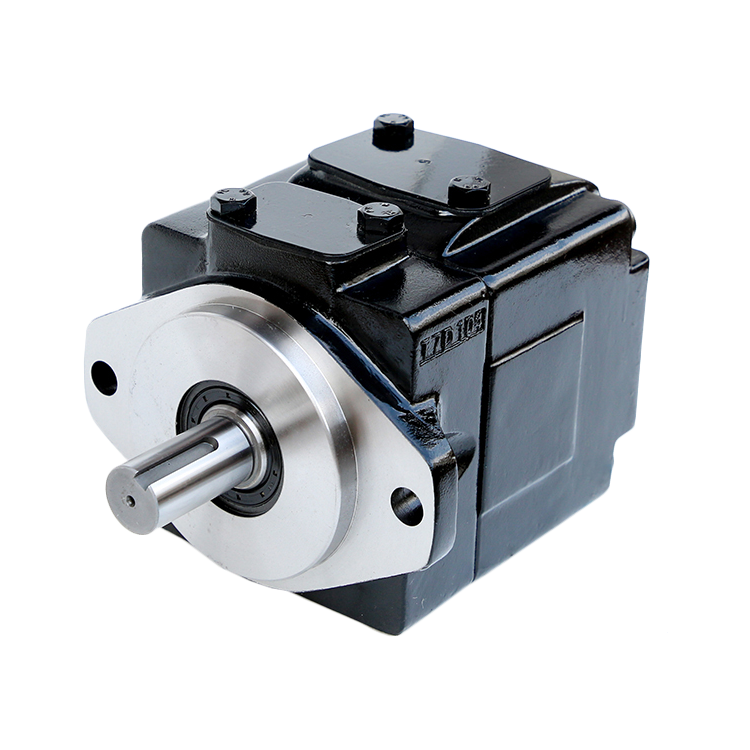

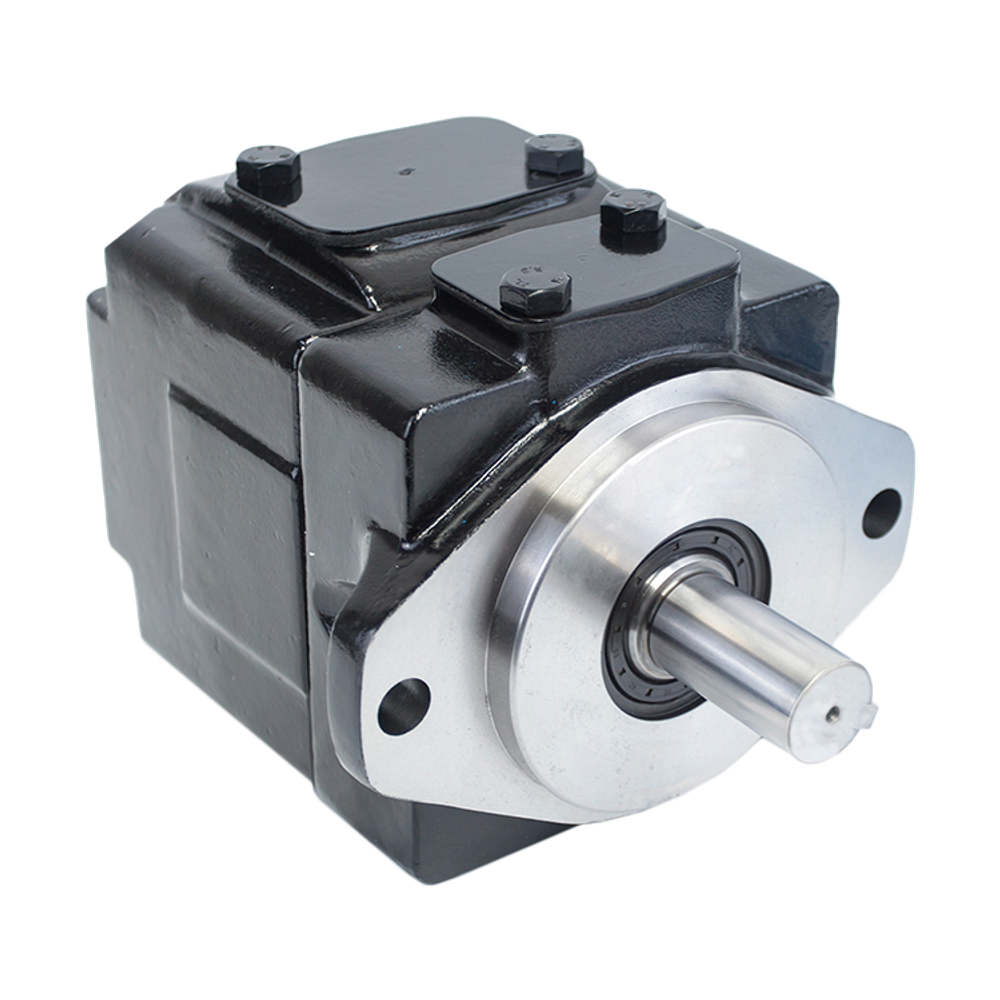

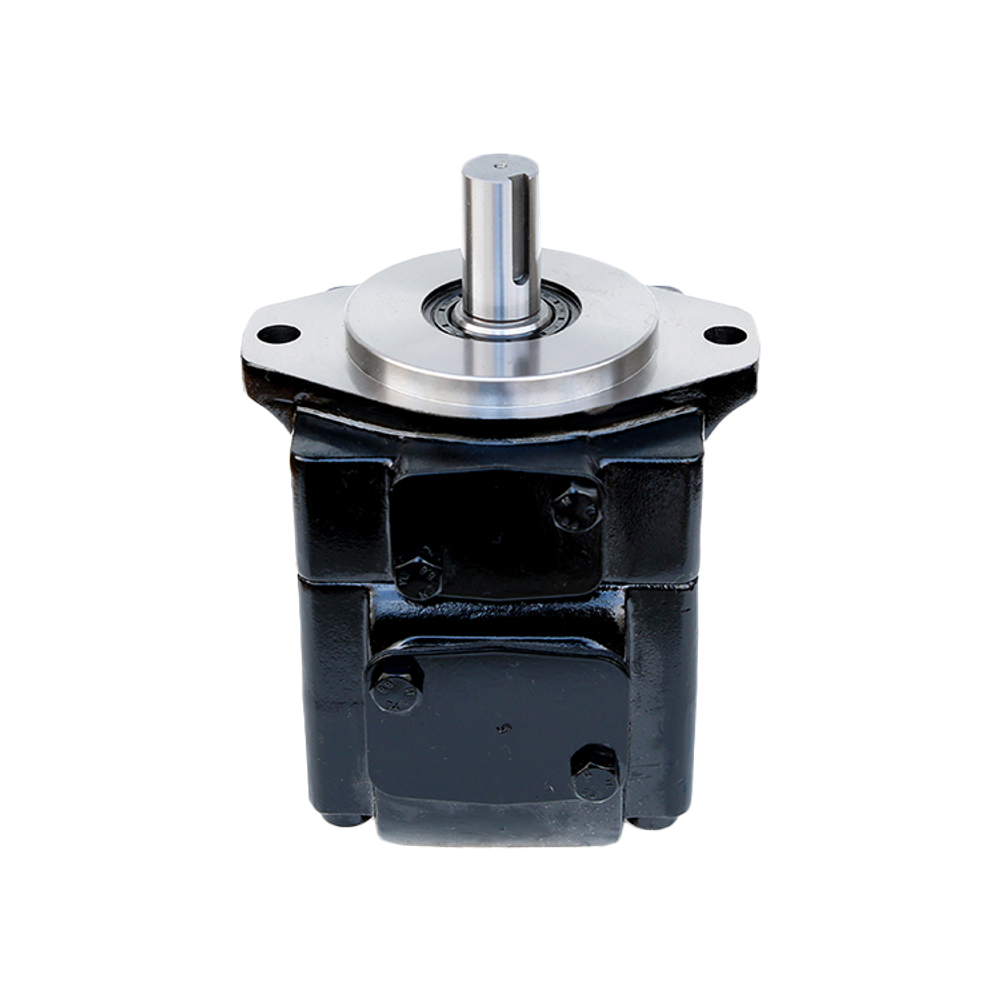

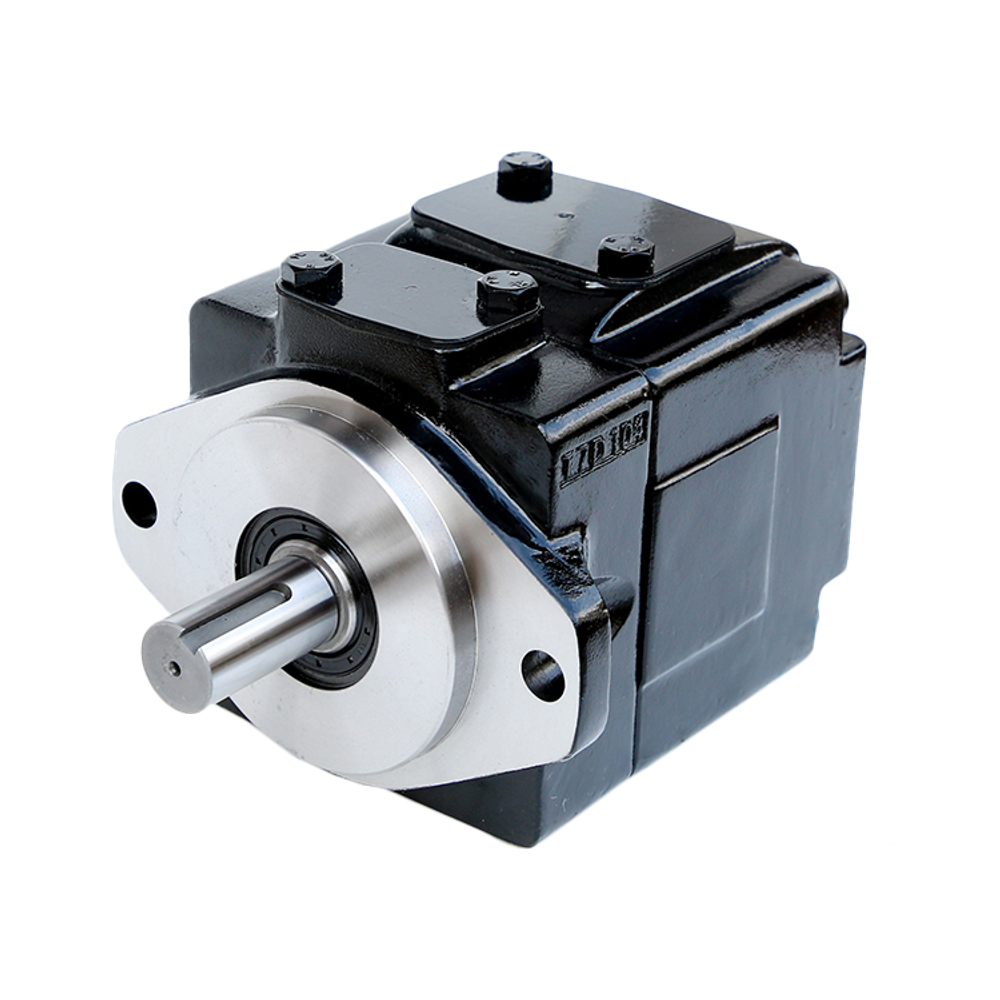

T7DSB381R00A500 - Пластинчатый нерегулируемый насос серии T7DS с рабочим объемом 120,6 см3

Одиночный насос

Одиночный насос

Одиночные насосы

Примечание:
HF-0、HF-2= Противоизносное гидравлическое масло (HLP)
HF-1= Минеральное масло (HL)
HF-3= Эмульсии (HFA, HFB)
HF-4= Водногликолиевые растворы (HFC)
HF-5= Синтетические масла (фосфатные эфиры и т.д.) (HFD)

Допустимое минимальное абсолютное давление на всасывании, бар

Одиночные насосы

Примечание:
HF-0、HF-2= Противоизносное гидравлическое масло (HLP)
HF-1= Минеральное масло (HL)
HF-3= Эмульсии (HFA, HFB)
HF-4= Водногликолиевые растворы (HFC)
HF-5= Синтетические масла (фосфатные эфиры и т.д.) (HFD)

Допустимое минимальное абсолютное давление на всасывании, бар

1. При монтаже насоса T7DSB381R00A500 соосность вала насоса T7DSB381R00A500 и вала электродвигателя не должна расходится более чем на 0.1 мм. Максимально допустимый угол отклонения от оси составляет 0.2 градуса. Насос T7DSB381R00A500 должен быть соединен с электродвигателем через упругую муфту. Вал насоса T7DSB381R00A500 не должен испытывать радиальные и аксиальные нагрузки. Кронштейн, соединяющий насос и электродвигатель, должен иметь достаточную жесткость и полностью гасить вибрации.
2. Если рабочая частота вращения насоса T7DSB381R00A500 ниже 1200 об/мин, то необходимо устанавливать насос T7DSB381R00A500 всасывающим каналом вверх, чтобы насос T7DSB381R00A500 мог беспрепятственно всасывать масло при запуске.
3. Обязательно закрепите трубы: особенно зафиксируйте напорные трубы при помощи соответствующих колодок в зависимости от диаметра трубопровода. Установите обязательно в гидросистему с насосом T7DSB381R00A500 предохранительный клапан (или клапаны). Настройка давления открытия предохранительного клапана должна быть на 10-15% выше, чем максимальное давление в системе. Всасывающий трубопровод, идущий к насосоу T7DSB381R00A500, должен иметь соответствующие уплотнения в соединениях и не допускать утечек масла. Гидробак должен иметь разделительную стенку во избежание пузырьков и частиц загрязнения в масле. Сливная труба от насоса T7DSB381R00A500 должна быть опушена ниже уровня масла минимум на 50 мм во избежание образования пузырьков воздуха. Учитывайте что уровень масла в баке колеблется.
4. Масло в системе с насосом T7DSB381R00A500 должно поддерживаться чистым. Бак и трубы должны быть полностью очищены от грязи. В гидросистеме с насосом T7DSB381R00A500 должны быть установлены фильтры тонкой очистки с тонкостью фильтрации 25 мкм. Класс чистоты масла для насоса T7DSB381R00A500 должен быть не ниже 10 по NAS. Допускается применять и всасывающий фильтр, но его минимальная тонкость должна быть от 100 мкм (сетка 150), пропускная способность в 2 раза выше расхода на насосе T7DSB381R00A500 и фильтр не должен быть установлен ниже 50 мм от дна гидробака.
5. Выбор рабочей жидкости. Данные насосы T7DSB381R00A500 могут работать с маслами на нефтяной основе, водосодержащими эмульсиями, синтетические масла и т.д. Однако, основные характеристики насоса T7DSB381R00A500 могут меняться в зависимости от применяемой рабочей жидкости, поэтому внимательно выбирайте максимальную частоту оборотов насоса T7DSB381R00A500 и его рабочее давление, которые указаны в технических характеристиках. Для увеличения срока службы насоса T7DSB381R00A500 рекомендуется применять гидравлические минеральные масла (такие как VG32 и VG46 по ISO). Рекомендованная вязкость для лучшей работы насоса T7DSB381R00A500 - это 30 сСт. Диапазон температур рабочей жидкости: от 10 до 60 °С, рекомендованный диапазон - 35 - 50°С. Особенно избегайте высокой температуры масла при длительной работе насоса T7DSB381R00A500, так как это сокращает его срок службы. Если необходимо, установите в гидросистему с насосом T7DSB381R00A500 нагреватель и/или теплообменник (охладитель), которые позволят поддерживать температуру рабочей жидкости в нужном диапазоне.
6. Проверьте магистраль всасывания и напорный канал, проверьте направление вращение вала насоса T7DSB381R00A500 перед запуском насоса.
   После сборки насоса рукой проверните насос за вал. Лучше заполнить насос маслом при первом пуске.
   Во время первого пуска или после долгого простоя насос T7DSB381R00A500 может иметь проблемы со всасыванием, в таких случаях нужно установить клапан выпуска воздуха сразу после насоса в напорном канале или выпустите воздух из напорного канала, ослабив соединение в труборазводке. Запуск насоса T7DSB381R00A500 нужно осуществлять без нагрузки. Нагрузку (давление) в системе можно создать через 1-2 секунды после запуска насоса T7DSB381R00A500.
7. Если при запуске вязкость масла ниже оптимальной (54 сСт), то давление в системе следует ограничить до 50%, пока система не нагреется.
