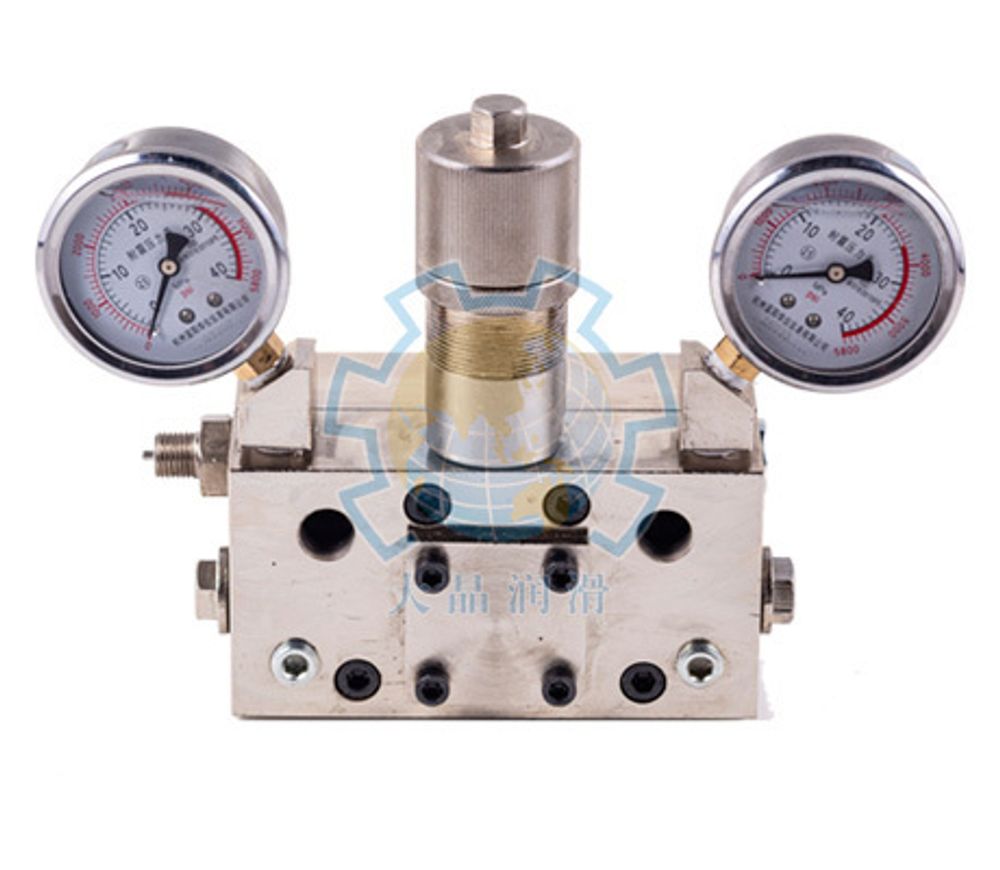

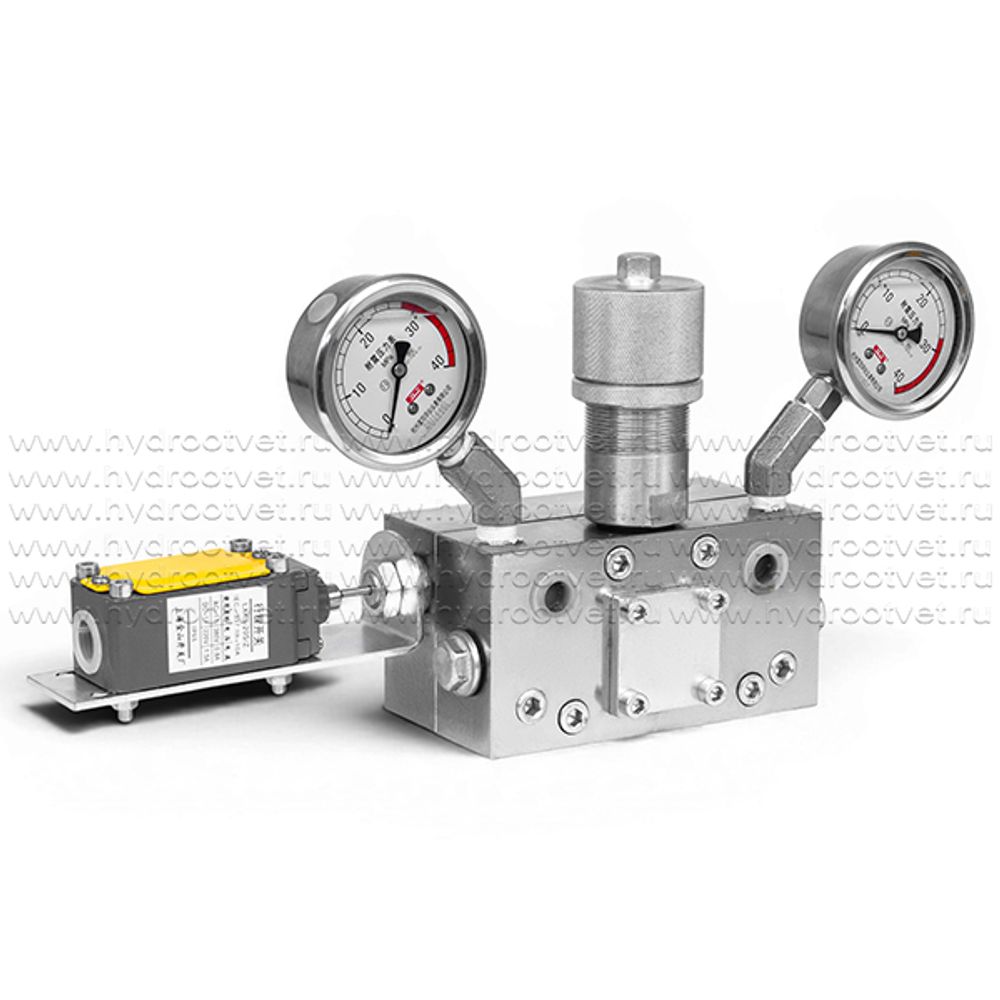

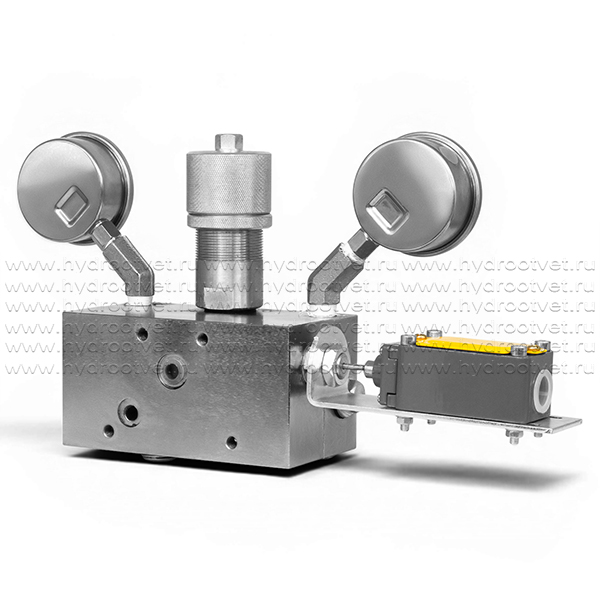

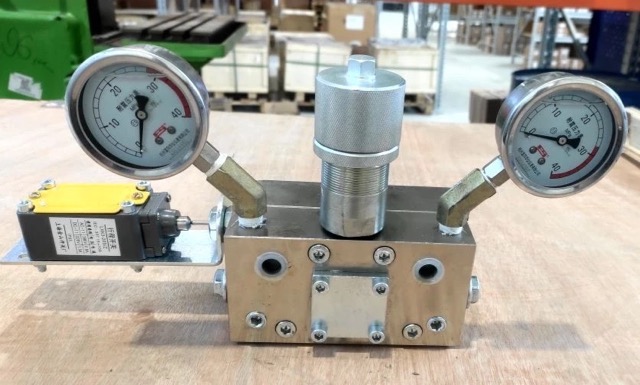

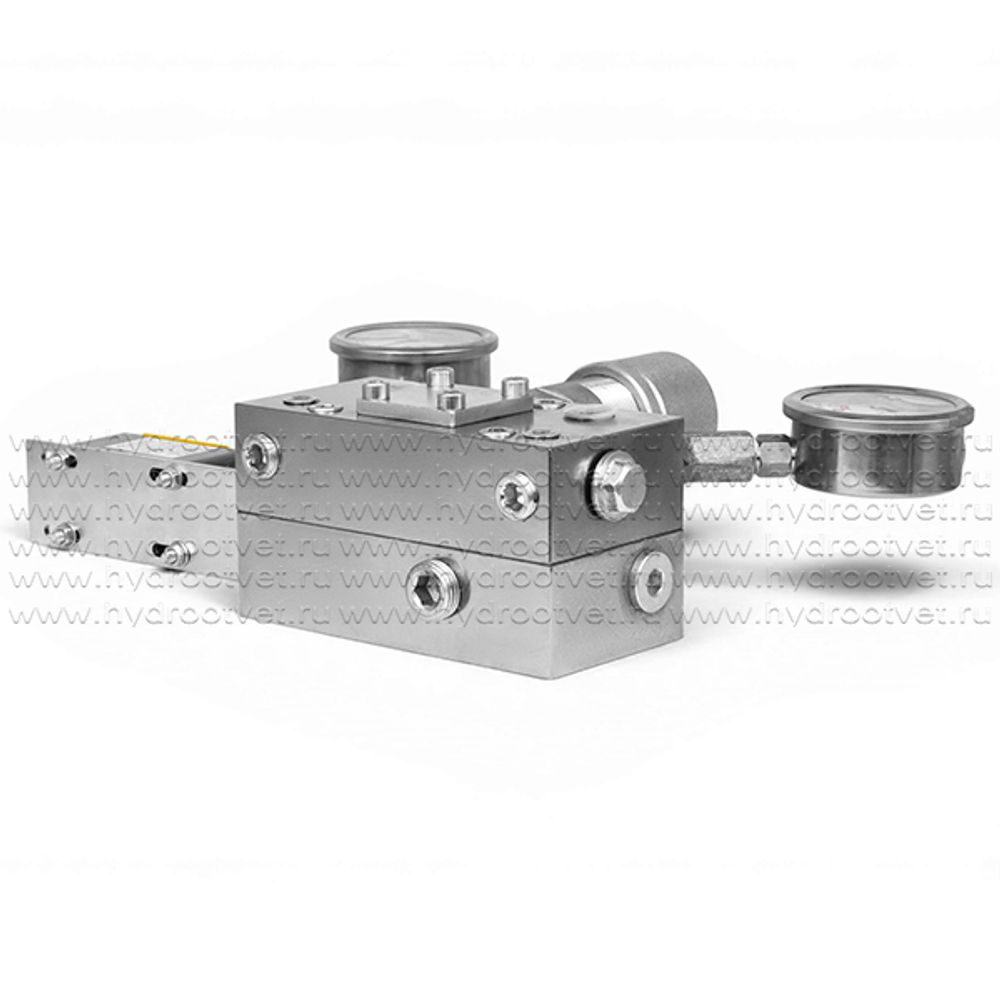

DR4-5 - Реверсивный клапан автоматический

Гидравлический автоматический реверсивный клапан DR4-5 используется в централизованной системе смазки и устанавливается на выходе из смазочного насоса, поочередно направляя в две магистрали подачу масла. Клапан DR4-5 управляется по давлению и за счет этого происходит переключения потоков. Реверсивное давление можно регулировать от 0 до 20 МПа, при этом регулировка удобна, конструкция проста, коммутация надежна.

DR4-5 — это автоматический гидравлический реверсивный клапан, используемый в двухмагистральных (петлевых и тупиковых) централизованных системах смазки. Он производит поочередное переключение подачи смазочного материала (пластичной смазки или масла) от насоса в одну из двух питающих линий. Этот тип клапанов изначально разработан американскими брендами Farval / Bijur Delimon и широко применяется на тяжелом промышленном оборудовании, металлургических заводах и карьерной технике.

Принцип работы и назначение клапана DR4-5

Поочередная подача: В двухмагистральных системах смазочные питатели срабатывают при подаче давления сначала в магистраль А, а затем в магистраль Б. Клапан DR4-5 автоматически перенаправляет поток из линии А в линию Б после завершения цикла смазки.

Гидравлическое управление: Переключение происходит автоматически за счет встроенного датчика давления, когда давление в рабочей магистрали достигает установленного предела.

Регулировка давления: Клапан оснащен механизмом настройки давления срабатывания (обычно в диапазоне от 3,5 до 20 МПа / 500–3500 psi). Заводская настройка чаще всего составляет 10 МПа (1500 psi).

Основные технические характеристики DR4-5

• Максимальное давление: до 20 МПа (200 бар / 3500 psi).
• Пропускная способность: зависит от модификации (стандартно до 400–600 см³/мин).
• Типы систем: Подходит как для тупиковых (Non-return), так и для петлевых (Return) систем смазки.
