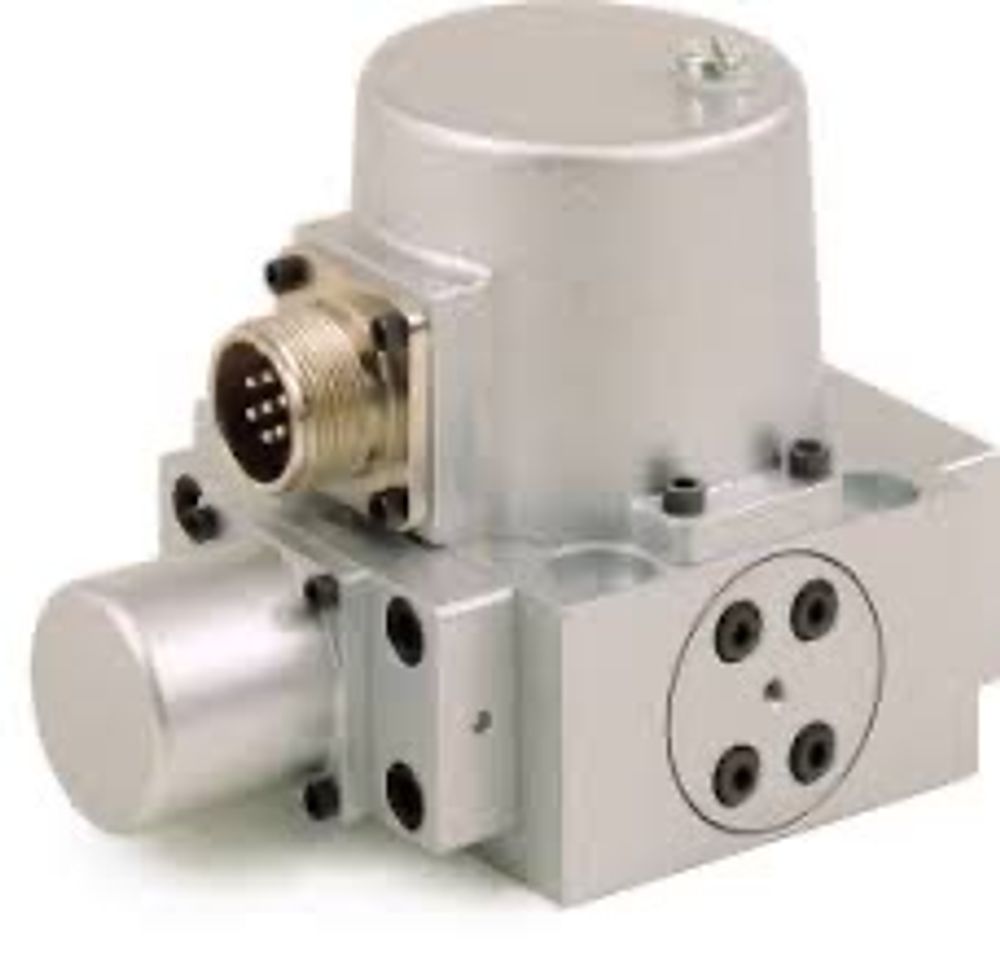

D765-1668G S19JOGM4VSX0 - Сервоклапан Moog (восстановленный)

Сервоклапаны для регулирования расхода серии D765 представляют собой дросселирующие гидрораспределители 4/3. Конструкция этих клапанов основана на хорошо известной серии D761. Механическая обратная связь заменена электрической обратной связью с датчиком положения. Встроенная электроника замыкает контур позиционирования катушки. Эти клапаны подходят для электрогидравлических систем регулирования положения, скорости, давления или усилия с чрезвычайно высокими требованиями к динамическому реагированию.

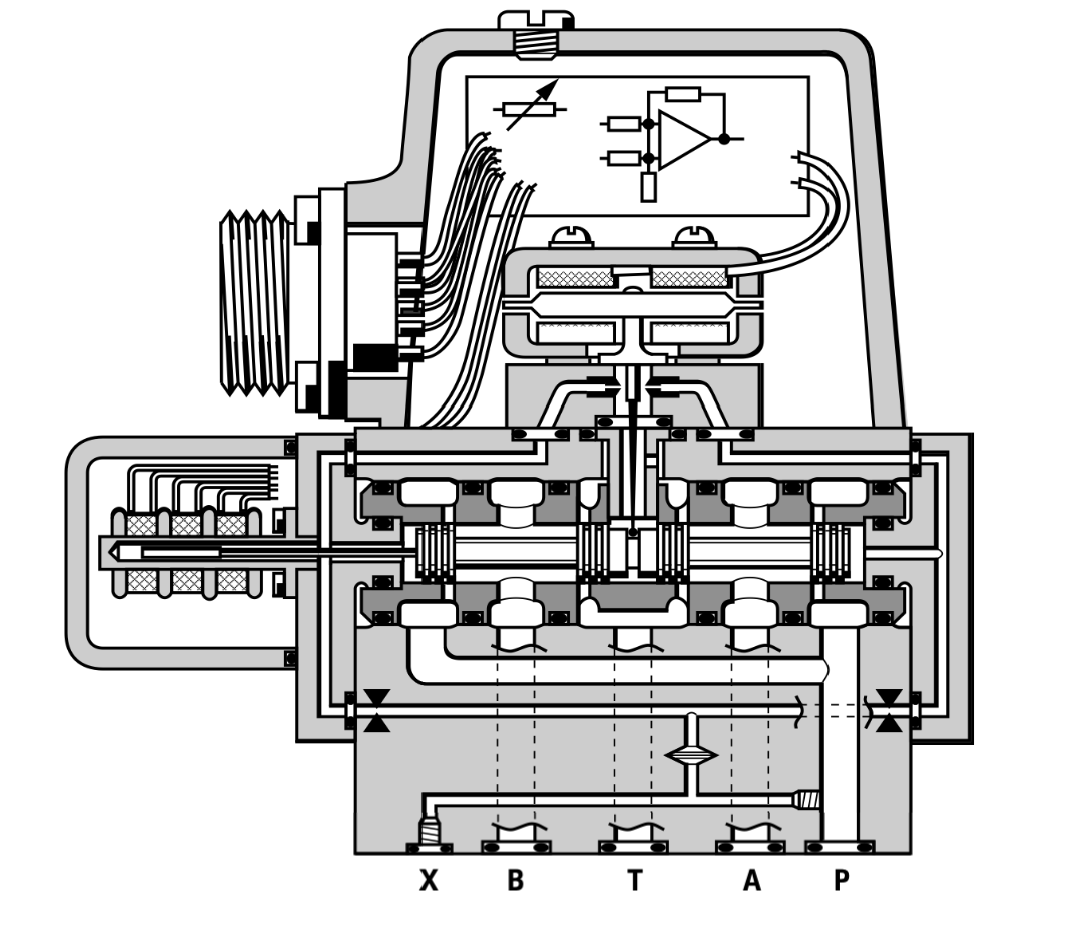

Принцип работы клапана D765

Электрический командный сигнал (заданное значение расхода) подается на встроенный регулятор положения, который приводит в действие контрольную ступень. Система отклоняемых форсунок создает разницу давлений в приводных зонах золотника и влияет на его перемещение. Датчик положения (LVDT), который возбуждается с помощью генератора измеряет положение катушки (фактическое значение, напряжение в положении). Затем этот сигнал демонстрируется и передается обратно в контроллер, где он сравнивается с командным сигналом. Контроллер управляет управляющим каскадом до тех пор, пока ошибка между командным сигналом и сигналом обратной связи не станет равной нулю. Таким образом, положение золотника пропорционально электрическому командному сигналу.
