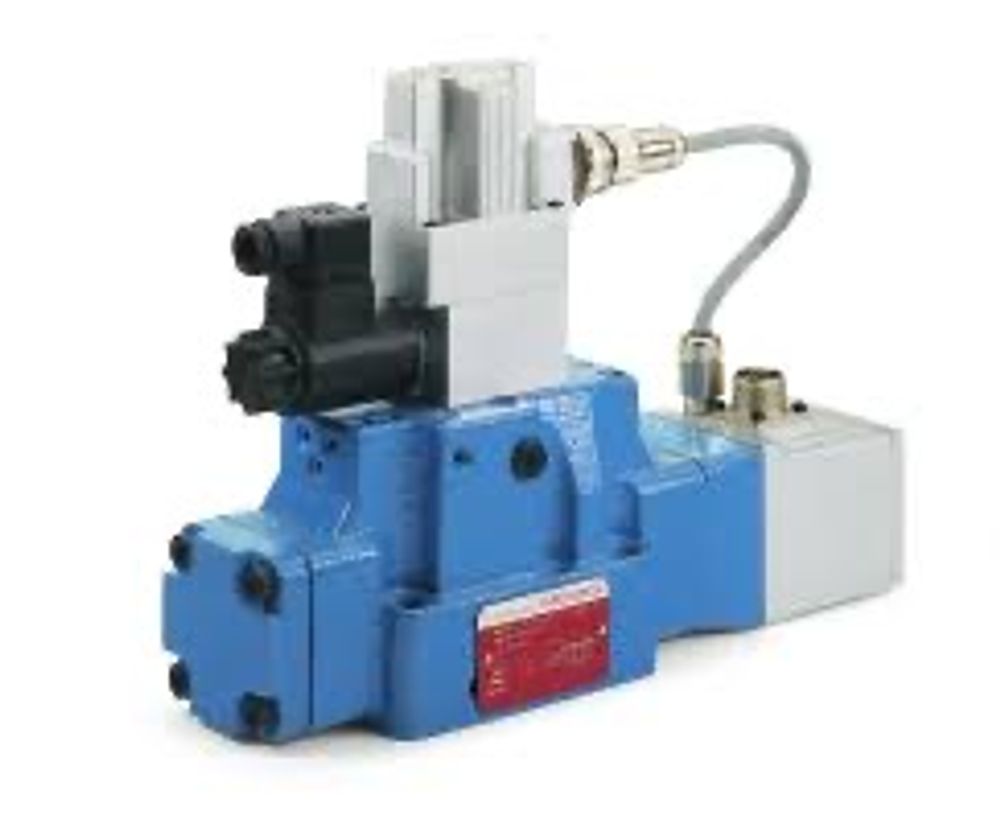

D662-4766 D02HXBM6NSF2-A - Сервоклапан Moog (восстановленный)

Клапаны серии Moog D662 - это пропорциональные клапаны с пилотным управлением, со встроенной электроникой и аналоговым интерфейсом Пропорциональные клапаны D662 оснащены золотниками, которые устанавливаются непосредственно в корпус клапана и управляются гидравлически. Такая конструкция обеспечивает значительно более высокий расход и позволяет использовать различные варианты безотказной работы. В моделях серии D662 в качестве управляющего устройства используется сервомотор. Для этого управляющего устройства требуется небольшое количество масла, но оно постоянно используется. Клапаны этой серии выпускаются в трехступенчатой конфигурации с типоразмером CETOP07 (также доступны для заказа D663 и D664 = CETOP08 и D665 = CETOP10). Этот пропорциональный клапан был разработан с учетом требований промышленного применения и отличается высокой функциональной гибкостью и выдающейся динамикой.

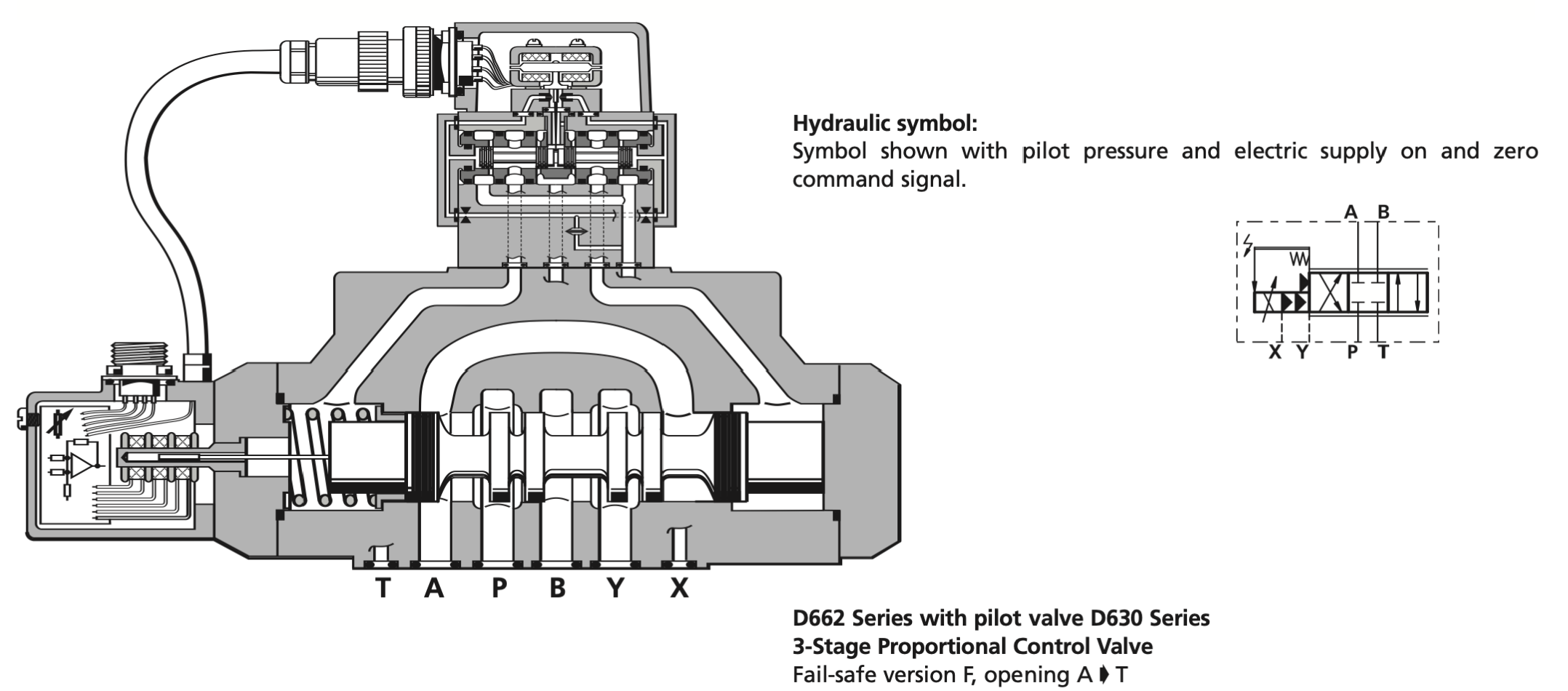

ПРИНЦИП ДЕЙСТВИЯ МНОГОСТУПЕНЧАТОГО КЛАПАНА D662

Контур регулирования положения золотника главной ступени замыкается встроенной электроникой. Электрический командный сигнал (заданное значение расхода) подается на встроенный регулятор положения, который приводит в действие катушку клапана. Датчик положения (LVDT), который возбуждается с помощью генератора колебаний, измеряет положение основной катушки (фактическое значение, напряжение положения). Затем этот сигнал демодулируется и подается обратно в контроллер, где он сравнивается с командным сигналом. Контроллер управляет управляющим клапаном до тех пор, пока ошибка между командным сигналом и сигналом обратной связи не станет равной нулю. Таким образом, положение главного золотника пропорционально электрическому командному сигналу.
