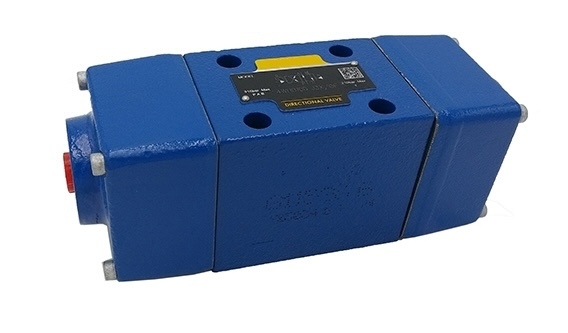

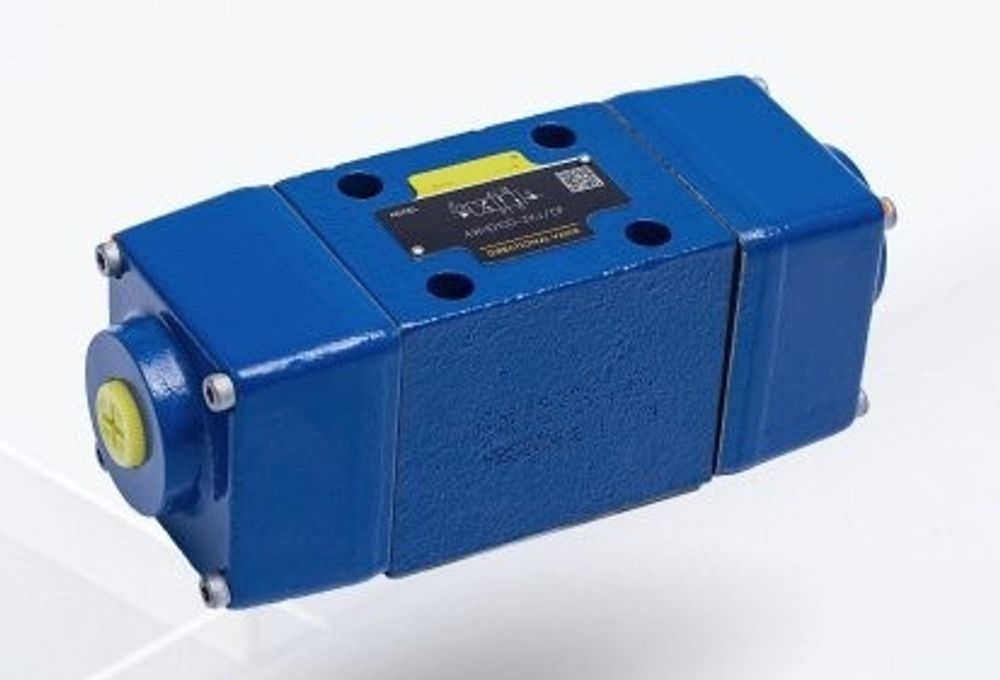

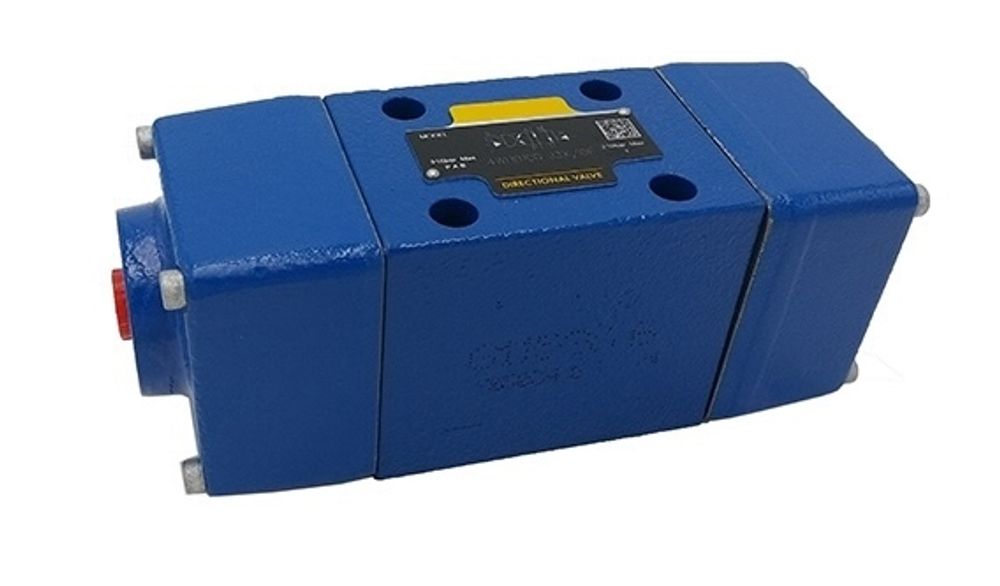

Фото 4WHD10E3X - Распределитель с гидроуправлением Ду10, схема 44 1

Фото 4WHD10E3X - Распределитель с гидроуправлением Ду10, схема 44 2

арт. 4WHD10E3X

4WHD10E3X - Распределитель с гидроуправлением Ду10, схема 44

Name: 4WHD10E3X - Распределитель с гидроуправлением Ду10, схема 44
SKU: 4WHD10E3X

Открыть PDF Подробнее о товаре

25 584 ₽

Цена с НДС

Под заказ - 07.01.2027

шт

В корзине

Выбрать

Подробнее о товаре

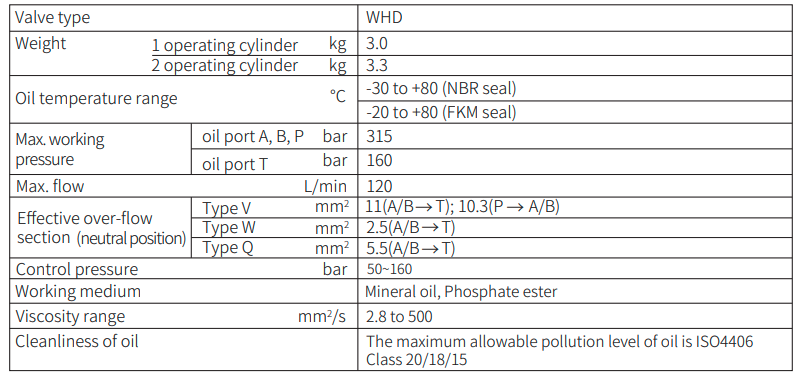

Технические характеристики

Типоразмер

Ду10

Схема

D (574А)

Макс. давление, бар

315

Возврат

пружинный

Материал уплотнений

NBR

Управление

гидравлическое

Тип распределителя

золотниковый

Условия поставки и гарантия

Срок поставки, если нет на складе

69 дней

Страна производства

Китай

Гарантия

12 месяцев при соблюдении инструкции по эксплуатации

Доставка

По России и Беларуси. Деловые линии, СДЭК, Major

Сдача на терминал ТК

Отвозим до терминала Деловых линии, ПВЗ СДЭК, Major БЕСПЛАТНО

Способ оплаты

По счету для юр.лиц или банковской картой для физ.лиц

Цены и сроки

Информация на сайте о наличии, дате поступления актуальна, цены с НДС

Конструкция и эксплуатация

Тип монтажа

на плиту

Макс. класс чистоты масла по ГОСТ 17216

13

Стандарт монтажа

ISO 4401-05 / CETOP05

Вес в кг

2

Габариты в см

17x7x20

Бренды и совместимость

Взаимозаменяем с:

R978870678

Взаимозаменяем с: Код Рексрот

4WHD10E3X

Альтернатива Бренду

Bosch Rexroth

Торговая марка

ГИДРООТВЕТ

Подробнее

Свернуть

Описание

Гидрораспределитель 4WHD10E3X с гидравлическим управлением служит для управления направлением движения рабочего органа. Имеет схему распределения потоков E (44), возврат в исходное положение происходит за счет пружин. Распределитель 4WHD10E3X устанавливает на монтажную поверхность Ду10 (ISO 4401-05 или CETOP05), в том числе и в качестве верхнего клапана, закрывающего столб из модульного набора клапанов. Клапаны 4WHD10E3X производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры, с которым сотрудничает магазин Гидроответ, и являются качественными аналогами одноименного клапана известного немецкого бренда.

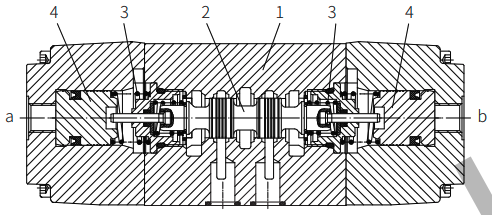

Клапан WHD - это направляющий клапан, который использует гидравлические потоки для управления открытием, закрытием и направлением потока. Он состоит из корпуса (1), основного золотника (2), пружин сброса (3) и одного или нескольких отверстий (4). В исходном состоянии обе возвратные пружины удерживают главный золотник в центральном положении. Когда внешнее масло поступает в отверстие A, оно заставляет левый золотник двигаться вправо, перемещая золотник и приводя в движение клапан в этом направлении. Как только внешнее масло удалено, давление пружины возвращает золотник в его центральное положение. Если внешнее масло попадает в отверстие В, оно перемещает правую катушку влево, снова перемещая клапан в противоположном направлении. Когда контрольное масло заканчивается, катушки возвращаются в свое центральное положение под действием натяжения пружины в другом направлении. Клапан. Если приводные элементы используются без возвратных пружин и без фиксирующих механизмов, положение катушки в исходном состоянии определено не будет. Модель WHD... (Только для обозначений A, C и D) Данная модель представляет собой распределительный клапан с гидравлическим приводом. При использовании приводов с блокировочными механизмами золотник может быть зафиксирован в определенном положении. Из-за ограничений, налагаемых условиями работы, в процессе переключения поток может превышать значения кривой производительности. Поэтому для обеспечения правильной работы необходимо установить ограничители потока в канале Р.

Более подробнее про качество предлагаемых аналогов просим ознакомиться здесь.
