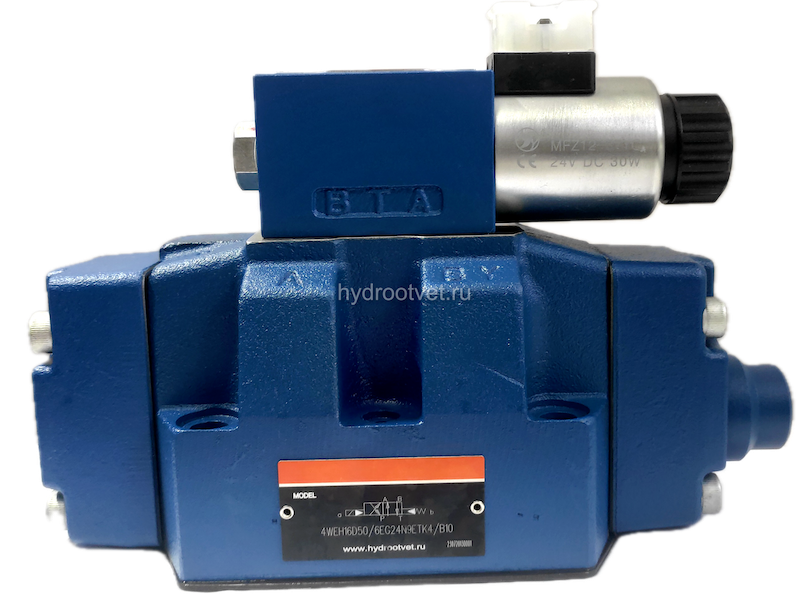

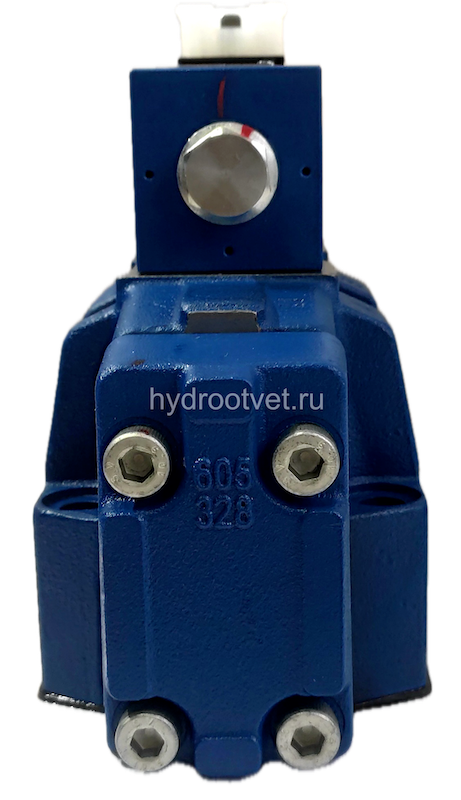

4WEH16HD7X/6EG24N9ETK4/10B08 - Гидрораспределитель с электроуправлением Ду16 схема D (574А), напряжение G24, каналы управления ET - X и Y - внутренние

Нет в наличии
Под заказ   69 дней
Купить в 1 клик

Скачать оригинальный каталог 4WEH     Скачать оригинальный каталог 4WEH     Подробное описание 4WEH на русском



Характеристики
Типоразмер
Ду16
Схема
D (574А)
Тип монтажа
на плиту
Максимальный класс чистоты масла по ГОСТ 17216
13
Взаимозаменяем с:
R900932283
Взаимозаменяем с: Код Рексрот
4WEH16HD7X/6EG24N9ETK4/10B08
Стандарт монтажа
ISO 4401-07 / CETOP07
Напряжение
G24
Управление пилотом
ET - X и Y - внутренние
Возврат
пружинный/гидравлический
Возврат основного золотника
H = от пружины
Возврат пилота
пружинный
Регулятор времени срабатывания
нет
Встроенный дроссель
B08 - 0.8мм
Подпорный клапан
нет
Редукционный клапан
нет
Материал уплотнений
NBR
Взаимозаменяем с артикулом Рексрот*
R900932283
Страна производства
Китай
При отсутствии на складе срок поставки составит:
60 дней
Вес в кг
9
Габариты в см
24x10x25
Максимальное рабочее давление, бар
350
Гарантия
12 месяцев с даты отгрузки при условии соблюдения инструкции по эксплуатации
Доставка
По России и Беларуси. Отвозим до терминала г. Екатеринбург ТК Деловые линии или СДЭК БЕСПЛАТНО
Способ оплаты
По счету для юр.лиц или банковской картой для физ. лиц
Цены и сроки
Информация на сайте о наличии, ожидании или сроке поставки актуальная, цены указаны с НДС
Обозначение электромагнитов в коде клапана
E - европейского производства, С - китайского производства. Отличия по функционалу нет. Катушки полностью взаимозаменяемы. Проверены китайские катушки на рексротовских оригинальных клапанах и наоборот: оригинальные катушки на китайских клапанах. Всё работает.
Регулировка хода основного золотника
есть
Описание
Гидрораспределитель 4WEH16HD7X/6EG24N9ETK4/10B08 типоразмера Ду16 с пилотным электроуправлением от магнитов постоянного тока G24 служит для управления направлением движения рабочего органа. Распределитель оснащен винтом для регулировки величины хода основного золотника, что позволяет настраивать величину расхода через клапан. Имеет схему распределения потоков D (574А). За счет наличия гидравлического каскада управления клапан 4WEH16HD7X/6EG24N9ETK4/10B08 оснащен дополнительными функциями: регулировка времени срабатывания: нет, ограничение давления в канале управления: нет, каналы управления пилотом: ET - X и Y - внутренние. Расчитан на рабочее давление до 280 бар, встроенный дроссель: B08 - 0.8мм, подпорный клапан: нет, возврат основного золотника: H = от пружины, возврат золотника пилотного клапана пружинный. Распределитель 4WEH16HD7X/6EG24N9ETK4/10B08 устанавливает на монтажную поверхность Ду16 (ISO 4401-07 или CETOP07), в том числе и в качестве верхнего клапана, закрывающего столб из модульного набора клапанов. Клапаны 4WEH16HD7X/6EG24N9ETK4/10B08 производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры, с которым сотрудничает магазин Гидроответ, и являются качественными аналогами одноименного клапана известного немецкого бренда.



Более подробнее про качество предлагаемых аналогов просим ознакомиться здесь

Код заказа

1) Одинаковые размеры для установки и подключения.
3) При внутренней подаче управляющего давления: минимальное управл. давление (см. графики); чтобы избежать недопустимых скачков давления в канал Р управляющего распределителя нужно установить дроссель (B10)
4) Только в совокупности со встроенным дросселем "B10".
5) 2 переключаемых состояния (гидравлическое конечное положение): только для золотников C, D, K, Z, Y; 3 переключаемых состояния (гидравлическое центрирование): только для типоразмеров 16 и 25 (тип H- 4W.H 25 ...) и типоразмера 32.
9) Присоединительные штекеры не входят в поставку
10) Не для типоразмера 16

Схемы

1) Пример: золотник Е, электромагнит на стороне "a". Пример заказа: H-4WEH 16 EA7X/6EG24N9ETSK4..B10..V..
2) Золотник S только для типоразмера 16

Свободные проходные сечения в положении золотников Q, V и W клапана WEH
Типоразмер    Золотник Проходное сечение в мм2 при нулевом положении
10 16 25 (тип 4W.H 22.7X/...) 25 (тип 4W.H 25.6X/...) 32
  P – A
  P – B
Q A – T 13 32 78 83 78
  B – T 13 32 78 83 78
  P – A 13 32 73 83 73
V P – B 13 32 73 83 73
  A – T 13 32 84 83 84
  B – T 13 32 84 83 84
  P – A
W P – B
  A – T 2,4 6 10 14 20
  B – T 2,4 6 10 14 20
Развернутые и упрощенные изображения 3-позиционных распределителей

Для 3-х позиционных распределителей с центрированием давлением предпочтительны отдельные подвод давления и слив (без обозначений, E). Условия для внутреннего подвода и слива (ET, T)

Развернутые и упрощенные изображения 2-позиционных распределителей
